Zawory zmywarek Bosch
Zawory do zmywarek Bosch sterują dopływem, przepływem przez płaszcz wodny, regeneracją zmiękczacza lub kierowaniem wody do ramion. Brak poboru, woda napływająca podczas postoju albo niedomywanie jednego kosza wymagają innej diagnostyki. Przed zakupem ustal funkcję zaworu i odczytaj pełny E-Nr z końcówką /xx.
Jaki zawór może być potrzebny do zmywarki Bosch?
Określenie „zawór zmywarki” obejmuje elementy wykonujące różne zadania. Nie są one wzajemnie zamienne, nawet jeśli mają podobne złącze lub obudowę.
- Zawór dopływowy lub wąż AquaStop otwiera dopływ wody z instalacji. Cewka może znajdować się w obudowie przy kranie albo wewnątrz urządzenia.
- Zawór odpływowy płaszcza wodnego opróżnia odpowiednią komorę wymiennika lub płaszcza do układu zmywarki. Nie zastępuje pompy spustowej, która usuwa brudną wodę do kanalizacji.
- Zawór regeneracyjny kieruje wodę przez układ zmiękczania i pojemnik soli w określonej fazie programu.
- Zwrotnica, dystrybutor lub zawór alternatywny zmienia drogę wody pomiędzy dolnym i górnym ramieniem natryskowym. W części konstrukcji jest zamontowany w zespole misy albo pompy.
Przed demontażem trzeba więc ustalić, czy problem dotyczy napełniania, płaszcza wodnego, regeneracji czy obiegu myjącego.
Objawy uszkodzenia zaworu i inne możliwe przyczyny
| Objaw | Co może być przyczyną | Jak rozróżnić podejrzenia |
| Zmywarka nie pobiera wody | zamknięty lub zakamieniony zawór instalacji, zagięty wąż, zabrudzone sitko, uruchomione zabezpieczenie przeciwzalaniowe, zawór AquaStop, przepływomierz, przewody lub moduł | Najpierw sprawdź przepływ z kranu, ułożenie węża i sitko. Jeśli warunki dopływu są prawidłowe, dopiero wtedy badaj zawór i jego sterowanie. |
| Słychać buczenie, ale woda nie płynie | niedrożność przed zaworem, za małe ciśnienie, zablokowany mechanizm zaworu albo uszkodzona cewka | Buczenie potwierdza jedynie pobudzenie elementu, a nie jego otwarcie. Sprawdź przepływ przed zaworem i drożność toru wodnego. |
| Czysta woda pojawia się w komorze podczas postoju | zawór dopływowy nie zamyka się szczelnie | Zakręć zawór instalacji i obserwuj, czy przybywanie wody ustaje. Jeśli tak, podejrzenie toru dopływowego jest uzasadnione. |
| Po postoju pojawia się brudna lub pachnąca woda | cofanie z kanalizacji, niewłaściwie poprowadzony wąż odpływowy, problem z syfonem lub zaworem zwrotnym | Zamknięcie kranu nie zatrzyma cofania od strony odpływu. W takim przypadku wymiana zaworu dopływowego nie usunie usterki. |
| Jeden kosz pozostaje niedomyty | zablokowane ramię, nieprawidłowy załadunek, niedrożny kanał, zużyta pompa myjąca albo uszkodzona zwrotnica | Zaznacz położenie ramion przed uruchomieniem i sprawdź po przerwaniu kolejnych etapów, czy oba zmieniają pozycję. Nie obchodź blokady drzwi, aby obserwować pracę przy otwartej komorze. |
| Woda dociera do obu ramion, ale pod małym ciśnieniem | zabrudzone filtry i kanały, ciało obce w pompie, uszkodzona turbina lub pompo-grzałka | Gdy oba ramiona są jednakowo słabe, przyczyna częściej leży w obiegu lub pompie niż w samym zaworze rozdzielającym. |
Przy problemach z odpompowaniem zacznij od filtra, pompy spustowej, węża i syfonu. Odpowiednie elementy znajdziesz w kategorii pompy zmywarek Bosch, a części toru dopływowego wśród węży i elementów węży.
Co sprawdzić przed pomiarem zaworu?
- Odłącz zmywarkę od zasilania, zakręć wodę i upewnij się, że zawór instalacji faktycznie daje swobodny przepływ.
- Sprawdź, czy wąż nie jest zagięty, ściśnięty przez zabudowę ani uszkodzony.
- Po odkręceniu przyłącza oczyść sitko wlotowe. Przed ponownym uruchomieniem sprawdź szczelność połączenia.
- Obejrzyj podstawę zmywarki. Woda w dolnej tacy może uruchomić zabezpieczenie przeciwzalaniowe, wyłączyć napełnianie i wymusić pracę pompy. Samo osuszenie tacy nie usuwa źródła przecieku.
- Skontroluj wtyczkę zaworu, przewody i styki. Nadtopienie, korozja albo przewód przerwany przy złączu mogą dawać objaw identyczny jak uszkodzona cewka.
Jeżeli symbol dopływu lub kod błędu pojawia się ponownie, jego znaczenie należy sprawdzić w instrukcji właściwej dla pełnego E-Nr. W różnych generacjach Bosch ten sam ogólny objaw może być raportowany innym kodem. Również E19 nie jest wystarczającą podstawą do zakupu zaworu: w określonych rodzinach trzeba brać pod uwagę cewkę zaworu płaszcza, inny solenoid, instalację przewodów oraz obwód sterujący modułu.
Jak zmierzyć cewkę elektrozaworu?
Pomiar rezystancji wykonuje się przy odłączonym zasilaniu, po zdjęciu wtyczki z cewki. Miernik podłącz do dwóch zacisków badanego zaworu, dzięki czemu pozostałe obwody zmywarki nie zafałszują wyniku.
- Przerwa w obwodzie, czyli wskazanie poza zakresem, świadczy o przerwanym uzwojeniu lub połączeniu wewnętrznym.
- Bardzo mała rezystancja względem wartości przewidzianej dla danej cewki może wskazywać zwarcie uzwojenia.
- Stabilny wynik liczbowy potwierdza tylko ciągłość cewki. Nie dowodzi, że zawór otwiera się pod ciśnieniem, ma prawidłowy przepływ i zamyka się szczelnie.
Nie ma jednej prawidłowej rezystancji dla wszystkich zaworów Bosch. Występują różne napięcia zasilania i konstrukcje, dlatego wynik trzeba porównać z dokumentacją konkretnej części albo identycznym, sprawnym elementem.
Sprawdzenie napięcia sterującego podczas programu pozwala odróżnić brak polecenia z modułu od zaworu, który otrzymuje zasilanie, lecz nie otwiera przepływu. Jest to pomiar pod napięciem sieciowym i powinien być wykonywany wyłącznie przez osobę z odpowiednimi kwalifikacjami, doświadczeniem oraz właściwymi przyrządami. Nie podawaj napięcia „na próbę”, dopóki oznaczenia cewki i wymagane napięcie nie zostały jednoznacznie potwierdzone.
Gdzie znajduje się zawór i jak wygląda wymiana?
Droga dostępu zależy od konstrukcji wskazanej przez E-Nr:

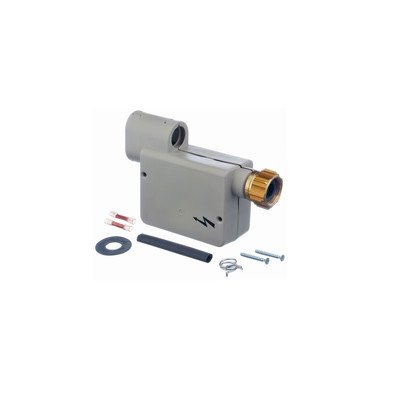

- Obudowa AquaStop znajduje się zwykle przy zaworze instalacji i jest połączona z wężem dopływowym. Zawiera część elektryczną, dlatego nie wolno jej zanurzać, przecinać węża ani wykonywać prowizorycznych połączeń.
- W zmywarkach z wewnętrznym zaworem dopływowym dostęp może wymagać wyjęcia urządzenia z zabudowy i zdjęcia osłony dolnej lub bocznej.
- Zawory płaszcza wodnego są w wielu rodzinach dostępne po zdjęciu lewej ściany, lecz w innych wykonaniach układ wodny wygląda inaczej.
- Dostęp do zwrotnicy może wymagać demontażu zespołu misy i rozłączenia pompy, węży oraz wiązek. Niewłaściwe złożenie zatrzasków lub uszczelnienia grozi przeciekiem do podstawy.
Przed rozłączeniem instalacji opróżnij urządzenie, oznacz wtyczki i zrób zdjęcia prowadzenia przewodów oraz węży. Nie chwytaj za przewody, nie przekładaj uszczelek ze starego elementu, jeśli nowa część ma własne, i nie smaruj ich przypadkowym olejem. Po montażu najpierw wykonaj kontrolę szczelności połączeń, a dopiero potem próbny program, obserwując napełnianie, pracę obiegu i odpompowanie.
Jak dobrać zawór do zmywarki Bosch?
Podstawą jest pełny E-Nr z końcówką /xx, odczytany z tabliczki przy krawędzi drzwi. Przykładowo oznaczenie bez końcówki wykonania nie musi rozróżniać wszystkich zmian konstrukcyjnych wprowadzonych w okresie produkcji.
Przy porównywaniu zaworów sprawdź:
- numer katalogowy i potwierdzone numery zastępcze;
- funkcję elementu: dopływ, płaszcz wodny, regeneracja albo rozdział obiegu;
- napięcie i pozostałe oznaczenia cewki;
- rodzaj złącza, króćców, mocowania i uszczelnienia;
- w przypadku AquaStop także długość węża oraz sposób połączenia z urządzeniem;
- czy zawór występuje oddzielnie, w zestawie naprawczym, z wężem, płaszczem lub zespołem misy.
Nie dobieraj części wyłącznie po wyglądzie. Ten sam kształt obudowy nie potwierdza parametrów elektrycznych ani funkcji hydraulicznej. Jeśli nie masz pewności, przygotuj zdjęcie tabliczki znamionowej, starego zaworu, wtyczki i czytelnych oznaczeń części. Pozostałe grupy podzespołów można sprawdzić w kategorii części do zmywarek Bosch i Siemens.
FAQ – zawory do zmywarek Bosch
Czy buczenie oznacza, że elektrozawór jest sprawny?
Nie. Buczenie może oznaczać, że cewka została zasilona, ale rdzeń lub droga wodna pozostają zablokowane. Trzeba jeszcze sprawdzić dopływ przed zaworem i rzeczywisty przepływ za nim.
Czy woda w zmywarce po kilku godzinach oznacza nieszczelny AquaStop?
Jeśli jest czysta i przestaje przybywać po zakręceniu kranu, podejrzenie nieszczelnego zaworu dopływowego jest zasadne. Brudna woda może natomiast cofać się z odpływu.
Czy prawidłowa rezystancja potwierdza sprawność zaworu?
Potwierdza jedynie, że uzwojenie nie ma oczywistej przerwy. Zawór nadal może być zablokowany, ograniczać przepływ lub nie domykać się pod ciśnieniem.
Czy błąd E19 zawsze oznacza zawór płaszcza wodnego?
Nie. Znaczenie zależy od rodziny urządzenia. Poza zaworem trzeba uwzględnić inne cewki, przewody, złącza i obwód sterujący. Właściwą procedurę ustala się według pełnego E-Nr.
Czy zawór można dobrać po samym numerze modelu Bosch?
Do bezpiecznego doboru potrzebny jest kompletny E-Nr zakończony /xx. Skrócony model, podobne złącze lub zgodny wygląd nie gwarantują właściwego napięcia, przepływu i mocowania.
