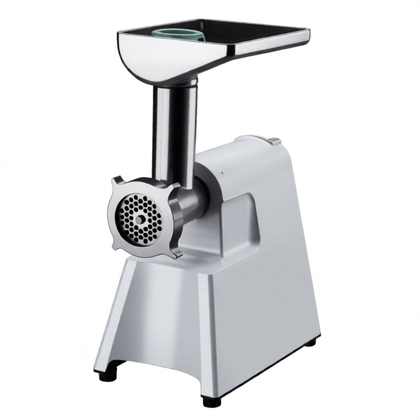

Robot kuchenny G1300K Braun
Części do robota kuchennego i maszynki do mielenia Braun G1300K obejmują elementy zespołu mielącego oraz napędu. Gdy urządzenie miażdży mięso, zatrzymuje się pod obciążeniem albo silnik pracuje bez obracania ślimaka, przed zakupem ustal źródło problemu. Właściwy wariant dobieraj według pełnego oznaczenia z tabliczki, typu urządzenia, numeru części i wymiarów mocowania.
Braun G1300K – od objawu do właściwej części

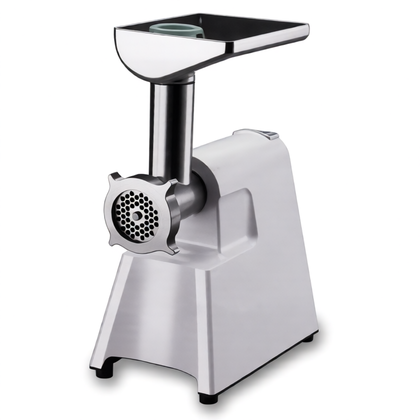

Braun G1300K jest maszynką do mielenia występującą w rodzinie urządzeń oznaczonych typem 4195. Jej zespół roboczy składa się z głowicy, ślimaka, noża, sitka i pierścienia dociskowego, a napęd przenoszą elementy znajdujące się w korpusie silnikowym. Podobne objawy mogą wynikać zarówno z błędnego montażu lub zapchania głowicy, jak i ze zużycia noża, przekładni, szczotek silnika albo połączeń elektrycznych.
| Objaw | Co może być przyczyną | Co sprawdzić | Jak rozumieć wynik |
| Mięso jest miażdżone, wyciskane lub owija się wokół ślimaka | Odwrócony nóż, zabrudzone powierzchnie tnące, stępiony nóż, zużyte sitko, ścięgna blokujące otwory | Rozłóż głowicę, oczyść nóż i sitko, sprawdź płaskość oraz krawędzie. Ostrze noża musi być skierowane w stronę sitka | Poprawa po ponownym montażu wskazuje na błąd złożenia lub zabrudzenie. Brak poprawy po oczyszczeniu przemawia za zużyciem współpracującej pary nóż–sitko |
| Silnik zwalnia albo urządzenie zatrzymuje się pod obciążeniem | Zbyt duże kawałki, kości lub ścięgna, zatkane sitko, przeciążenie, uszkodzona przekładnia | Po odłączeniu zasilania usuń produkt i sprawdź, czy ślimak oraz przekładnia nie zacinają się mechanicznie | Lekka praca bez produktu kieruje uwagę na przeciążenie zespołu mielącego. Opór, trzaski lub przeskakiwanie mogą wskazywać na uszkodzone zęby przekładni |
| Silnik słychać, ale ślimak się nie obraca | Pęknięte albo wytarte koło zębate, uszkodzone połączenie napędu, nieprawidłowo osadzona głowica | Sprawdź zamocowanie bagnetowe głowicy. Po zdjęciu obudowy skontroluj koła zębate pod kątem pęknięć, ubytków i startego tworzywa | Obracający się silnik przy nieruchomym wyjściu przekładni wskazuje na przerwę w przeniesieniu napędu, a nie na problem z nożem lub sitkiem |
| Maszynka wyłącza się i uruchamia po ostygnięciu | Zadziałanie zabezpieczenia po przeciążeniu, nadmierne tarcie w głowicy, problem z połączeniami elektrycznymi | Wyłącz urządzenie, wyjmij wtyczkę, oczyść głowicę i pozostaw silnik do ostygnięcia przez około 15 minut | Jednorazowe wyłączenie podczas ciężkiej pracy może wynikać z przeciążenia. Powtarzanie objawu przy pustej lub lekko obciążonej maszynce wymaga kontroli napędu i obwodu zasilania |
| Urządzenie nie reaguje na włącznik | Brak zasilania, uszkodzony przewód lub włącznik, zużyte szczotki, przerwa w połączeniach, usterka silnika | Najpierw sprawdź gniazdo i przewód. Po rozebraniu urządzenia można skontrolować ciągłość obwodu oraz stan szczotek i złączy | Pomiar ciągłości ujawnia przerwę, ale nie potwierdza sprawności silnika pod obciążeniem. Nie wymieniaj silnika bez wykluczenia przewodu, włącznika, szczotek i połączeń |
Dlaczego Braun G1300K miażdży zamiast mielić?
Najpierw sprawdź kolejność i kierunek montażu. Na ślimak zakłada się nóż, a następnie sitko; krawędź tnąca noża musi przylegać do sitka. Wycięcie sitka powinno trafić na występ w głowicy, aby tarcza nie obracała się podczas pracy. Dopiero wtedy zakłada się pierścień dociskowy. Mocne dokręcanie pierścienia nie naprawi odwróconego noża ani zabrudzonych powierzchni.
Nóż i sitko tworzą współpracującą parę tnącą. Jeżeli ich powierzchnie są nierówne, skorodowane lub wytarte, produkt może być rozcierany, nagrzewać się i wychodzić z otworów nierównomiernie. Przed wymianą usuń ścięgna z osi noża i dokładnie oczyść otwory sitka. Oględziny nie zawsze ujawnią niewielkie zużycie powierzchni, dlatego ważny jest również rezultat próby po prawidłowym montażu.
W G1300K stosowane są sitka o różnych średnicach otworów, między innymi 3, 4,5 i 8 mm. Średnica oczek określa grubość mielenia, lecz nie potwierdza zgodności całej tarczy. Trzeba porównać także średnicę zewnętrzną, grubość, otwór osi, położenie wycięcia i numer części.
Zatrzymywanie się maszynki i zabezpieczenie silnika
Przed mieleniem usuń kości i grube ścięgna, a produkt pokrój na kawałki mieszczące się swobodnie w kanale podawczym. Używaj wyłącznie popychacza. Wpychanie produktu sztućcem stwarza ryzyko kontaktu z obracającym się ślimakiem i nożem.
Jeżeli silnik nagle się zatrzyma, wyłącz maszynkę i pozostaw ją do ostygnięcia przez około 15 minut. Instrukcja tej rodziny urządzeń przewiduje ponowne chłodzenie przez podobny czas, jeśli silnik nie ruszy po pierwszej przerwie. Zabezpieczenia nie wolno mostkować ani zastępować przypadkowym elementem.
Nawracające wyłączenia są informacją diagnostyczną, a nie dowodem uszkodzenia zabezpieczenia. Najpierw wyklucz zapchane sitko, niewłaściwie złożoną głowicę, nadmierny opór ślimaka i uszkodzoną przekładnię. Gdy maszynka przerywa także bez obciążenia, sprawdzenia wymagają przewód, włącznik, konektory, połączenia lutowane, szczotki i silnik.
Jak sprawdzić koła zębate i szczotki silnika?
Uszkodzenie przekładni jest prawdopodobne, gdy silnik pracuje, ale ślimak stoi, obraca się skokowo albo z korpusu dochodzą trzaski. Po odłączeniu urządzenia od sieci i zdjęciu obudowy należy szukać:
- pęknięć koła, zwłaszcza w okolicy piasty;
- brakujących, zaokrąglonych lub startych zębów;
- odłamków i pyłu z tworzywa wewnątrz przekładni;
- nadmiernego luzu osiowego i śladów ocierania;
- zablokowania spowodowanego fragmentem uszkodzonego koła.
Koła współpracujące należy ocenić razem. Wymiana jednego elementu może nie wystarczyć, jeśli drugie koło ma zniekształcone zęby, które szybko uszkodzą nową część. Nie smaruj przekładni dowolnym smarem – środek musi być odpowiedni dla materiału kół i miejsca zastosowania.
Szczotki węglowe mogą powodować nieregularne uruchamianie, utratę mocy lub całkowity brak pracy silnika. Po wyjęciu sprawdź obie szczotki: powinny przesuwać się swobodnie w prowadnicach, a sprężyny muszą dociskać je do komutatora. Nierówne zużycie, pęknięcie, zakleszczenie lub brak docisku uzasadniają wymianę kompletu. Nie podawaj przypadkowych szczotek tylko dlatego, że mieszczą się w uchwycie – znaczenie mają ich wymiary, rodzaj materiału i sposób podłączenia.
Pomiar ciągłości od przewodu przez włącznik do silnika można wykonywać wyłącznie na urządzeniu odłączonym od sieci. Wynik OL lub brak sygnału ciągłości wskazuje przerwę, ale trzeba zawęzić jej miejsce, mierząc kolejne odcinki osobno. Niska rezystancja nie potwierdza, że wirnik, komutator i szczotki zachowują się prawidłowo podczas pracy.
Pomiary pod napięciem, otwieranie korpusu silnikowego i naprawa przewodów sieciowych są czynnościami serwisowymi. Wymagają kwalifikacji, doświadczenia, bezpiecznego stanowiska i odpowiednich narzędzi pomiarowych. Nie są przeznaczone dla osoby bez przygotowania.
Demontaż i czyszczenie zespołu mielącego
Do czyszczenia części roboczych nie trzeba otwierać obudowy silnika. Po wyłączeniu i wyjęciu wtyczki:
- Zdejmij tackę i odłącz głowicę od korpusu, zwalniając mocowanie bagnetowe.
- Odkręć pierścień dociskowy.
- Wyjmij sitko, nóż i ślimak, zapamiętując kierunek montażu noża.
- Usuń resztki produktu z otworów sitka i przestrzeni wokół osi.
- Umyj elementy dopuszczone do kontaktu z wodą w ciepłej wodzie z płynem, a następnie dokładnie je osusz.
- Złóż głowicę w prawidłowej kolejności i dopiero kompletną zamontuj w korpusie.
Nie zanurzaj części silnikowej i nie myj elementów maszynki w zmywarce. Silne detergenty oraz wysoka temperatura mogą powodować matowienie, utlenianie i korozję metalowych powierzchni. Przed odłożeniem sprzętu sitko, nóż i ślimak muszą być suche.
Jak dobrać części do Braun G1300K?
Podstawą jest tabliczka znamionowa na korpusie urządzenia. Odczytaj pełny model G1300K, numer Type zapisany na urządzeniu oraz wszystkie dodatkowe numery produktu lub wykonania. Braun wykorzystuje czterocyfrowe oznaczenie typu do identyfikacji urządzeń i części, ale ten sam ogólny model może występować w więcej niż jednym wariancie katalogowym.
Przy doborze części roboczych porównaj:
- numer katalogowy starego elementu, jeżeli jest czytelny;
- kształt i wymiar mocowania noża na ślimaku;
- średnicę, grubość, otwór centralny i wycięcie sitka;
- wykonanie końca ślimaka oraz jego połączenie z napędem;
- średnicę, uzębienie, piastę i położenie koła zębatego;
- wymiary i zakończenia elektryczne szczotek silnika;
- kształt zatrzasków, uszczelek, podkładek i elementów obudowy.

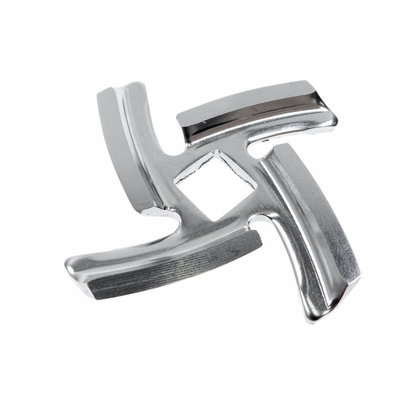

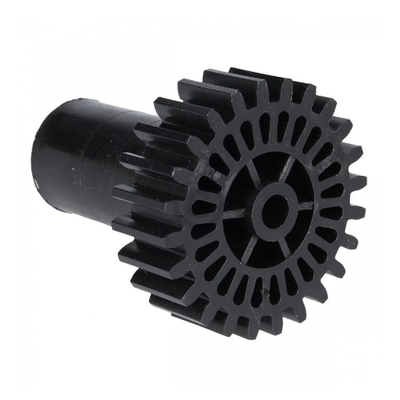

W katalogach dla rodziny G1300/Typ 4195 spotykane są między innymi nóż 67000899 oraz koło zębate 67051414, ale numer części należy potwierdzić dla pełnego oznaczenia konkretnego urządzenia. Sam wygląd, podobna liczba zębów albo pasująca wtyczka nie wystarczają.
Nie zakładaj również zgodności wszystkich akcesoriów pomiędzy G1300K i G1500. Instrukcja wspólna dla tej rodziny oznacza część wyposażenia do formowania Kubbe i kiełbas jako przeznaczoną dla G1500. Akcesorium do G1300K kupuj dopiero po potwierdzeniu numeru katalogowego lub zgodności z pełnym oznaczeniem z tabliczki.
Jeżeli szukasz części do innego wykonania urządzenia, przejdź do kategorii roboty kuchenne Braun. W razie wątpliwości przygotuj zdjęcie całej tabliczki znamionowej, starej części z obu stron i jej mocowania – pozwala to odróżnić elementy podobne wizualnie, ale niezgodne mechanicznie.
FAQ – części i naprawa Braun G1300K
W którą stronę założyć nóż w Braun G1300K?
Krawędzie tnące noża muszą być skierowane w stronę sitka i przylegać do jego płaskiej powierzchni. Odwrócony nóż zwykle powoduje miażdżenie oraz wyciskanie produktu zamiast skutecznego cięcia.
Dlaczego silnik działa, ale ślimak się nie obraca?
Najpierw sprawdź, czy głowica jest prawidłowo zablokowana w mocowaniu bagnetowym. Jeśli silnik pracuje, a wyjście napędu pozostaje nieruchome lub przeskakuje, prawdopodobną przyczyną jest pęknięte albo wytarte koło zębate przekładni.
Czy zatrzymywanie się maszynki oznacza uszkodzony silnik?
Nie. Zatrzymanie może wynikać z przeciążenia, zapchanego sitka, ścięgien na nożu, oporu ślimaka albo zadziałania zabezpieczenia termicznego. Jeżeli problem występuje bez obciążenia, trzeba dodatkowo sprawdzić przewód, włącznik, złącza, szczotki i połączenia wewnętrzne.
Czy nóż i sitko należy wymieniać razem?
Nie w każdym przypadku, ale trzeba ocenić oba elementy jako parę tnącą. Nowy nóż współpracujący z nierównym lub silnie zużytym sitkiem może nadal miażdżyć produkt. Wymiana kompletu jest uzasadniona, gdy obie powierzchnie mają ślady zużycia, korozji lub odkształcenia.
Czy części z Braun G1500 pasują do G1300K?
Nie można tego zakładać na podstawie podobnego wyglądu ani wspólnego typu rodziny. Niektóre części mogą być wspólne, ale wyposażenie dodatkowe bywa różne. Zgodność potwierdź według pełnego oznaczenia urządzenia i numeru katalogowego części.
Jakie dane są potrzebne do doboru części?
Odczytaj model G1300K, pełne oznaczenie Type dokładnie tak, jak zapisano je na tabliczce, oraz dodatkowe numery produktu lub wykonania. Przygotuj także numer starej części, jej wymiary i zdjęcia mocowania.
