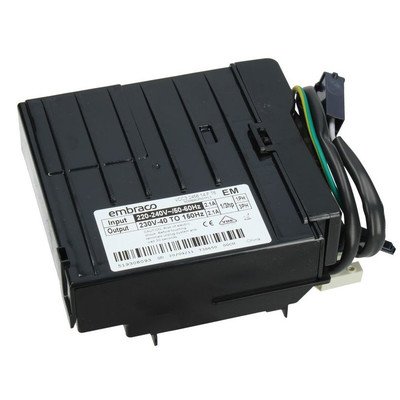

Inwertery i moduły sterujące sprężarki Candy
Inwerter lub moduł sterujący sprężarką Candy może powodować brak chłodzenia, nieregularny start albo pracę urządzenia bez przerwy. Przed zakupem trzeba wykluczyć czujnik, wentylator, oblodzenie, przewody i samą sprężarkę. Elektronikę dobieraj po pełnym modelu, kodzie produktu i oznaczeniu starego modułu, nie tylko po wyglądzie lub złączu.
Za co odpowiada inwerter sprężarki Candy
W lodówkach z kompresorem inwerterowym moduł sterujący przekształca zasilanie i reguluje pracę sprężarki. W zależności od konstrukcji może również odbierać sygnały z głównego modułu urządzenia, czujników temperatury oraz układów zabezpieczających. Zmiana prędkości sprężarki pozwala dopasować wydajność chłodzenia do aktualnego obciążenia zamiast pracować wyłącznie w trybie włącz/wyłącz.
Nie każda lodówka Candy korzysta z oddzielnego inwertera. W niektórych modelach sterowanie sprężarką jest zintegrowane z innym modułem, a w starszych konstrukcjach występuje klasyczny układ rozruchowy. Dlatego przed zamówieniem części trzeba ustalić, jaki układ znajduje się w konkretnym urządzeniu.
Objawy uszkodzenia modułu lub inwertera
Podejrzenie elektroniki sterującej może pojawić się, gdy:
- sprężarka nie uruchamia się, mimo że lodówka ma zasilanie i działa panel lub oświetlenie;
- sprężarka próbuje wystartować, po czym zatrzymuje się albo urządzenie cyklicznie podejmuje kolejne próby;
- chłodzenie jest niestabilne, komory nie osiągają temperatury albo urządzenie pracuje długo bez poprawy;
- pojawia się alarm temperatury lub kod błędu związany z komunikacją, wentylatorem albo sterowaniem;
- po zaniku zasilania lodówka nie wraca prawidłowo do pracy;
- moduł ma ślady przegrzania, nadpalenia, pęknięte elementy, uszkodzone złącze albo korozję.
Żaden z tych objawów samodzielnie nie potwierdza awarii inwertera. Identyczne zachowanie może powodować uszkodzony czujnik temperatury, wentylator zablokowany lodem, przerwany przewód, problem z głównym modułem, uszkodzona sprężarka albo nieszczelność układu chłodniczego.
Diagnostyka: objaw → sprawdzenie → następny krok
Lodówka nie chłodzi, ale panel działa
Najpierw sprawdź ustawienia temperatury, tryb Holiday lub Demo, szczelność drzwi oraz czy po dłuższym postoju urządzenie miało czas na schłodzenie. W modelach No Frost skontroluj, czy nie ma grubego lodu blokującego wentylator lub kanały powietrzne. Jeżeli zamrażarka chłodzi, a chłodziarka jest ciepła, podejrzenie może dotyczyć wentylatora, przepustnicy, oblodzenia albo czujnika, a nie inwertera.
Następnie ustal, czy sprężarka w ogóle pracuje. Sam brak słyszalnego dźwięku nie rozstrzyga sprawy, ponieważ sprężarka inwerterowa może pracować cicho i ze zmienną prędkością. Pomocne jest porównanie temperatur w obu komorach po kilku godzinach oraz sprawdzenie, czy skraplacz oddaje ciepło. Jeżeli sprężarka nie dostaje prawidłowego sterowania, można podejrzewać moduł, ale przed jego wymianą trzeba sprawdzić zasilanie, wiązkę i sygnały z głównego sterownika.
Sprężarka cyka, buczy lub startuje na chwilę
W klasycznej lodówce podobny objaw może powodować starter, przekaźnik PTC, kondensator lub zabezpieczenie termiczne. W układzie inwerterowym nie należy automatycznie szukać klasycznego startera. Rozruchem i regulacją prędkości zajmuje się elektronika falownika, ale przyczyną może być również zablokowana albo uszkodzona sprężarka.
Po odłączeniu urządzenia od zasilania obejrzyj złącza, przewody i obudowę inwertera. Nadpalenie na wyjściu do sprężarki może być skutkiem uszkodzenia modułu, ale również następstwem zwarcia w uzwojeniu sprężarki. Sama wymiana inwertera bez sprawdzenia kompresora może doprowadzić do uszkodzenia nowej części.
Lodówka pracuje bez przerwy i słabo chłodzi
Najpierw wyklucz nieszczelne drzwi, zabrudzony skraplacz, zbyt wysoką temperaturę otoczenia, zasłonięte kanały powietrzne, niesprawny wentylator, oblodzenie parownika i ubytek czynnika chłodniczego. Jeżeli sprężarka pracuje, ale temperatura nie spada, moduł nie jest jedynym podejrzanym.
W lodówce inwerterowej ważniejsze od samego dźwięku lub chwilowego poboru energii jest to, czy urządzenie osiąga temperaturę oraz czy sprężarka zmienia sposób pracy zgodnie z zapotrzebowaniem. Nieprawidłowo dobrany inwerter może uruchomić sprężarkę, ale nie zapewnić właściwej modulacji, komunikacji lub zabezpieczeń.
Co można sprawdzić miernikiem
Przed pomiarami odłącz wtyczkę od gniazda. Moduły inwerterowe zawierają obwody sieciowe i kondensatory, które mogą pozostawać niebezpieczne po odłączeniu urządzenia. Pomiar napięć na pracującej płytce, kontrolę szyny DC, sterowania sprężarki i przebiegów komunikacyjnych powinien wykonywać wykwalifikowany serwisant z właściwym miernikiem lub oscyloskopem oraz dokumentacją konkretnego modelu.
Bezpieczniejsza kontrola bez zasilania obejmuje:
- Oględziny płytki i złączy. Szukaj nadpaleń, pęknięć, śladów wilgoci, luźnych konektorów i uszkodzonej izolacji. Wynik wskazuje miejsce wymagające dalszej kontroli, ale nie dowodzi, że uszkodzony jest wyłącznie inwerter.
- Sprawdzenie wiązki. Po odłączeniu złączy można sprawdzić ciągłość przewodów między modułem, płytą główną i sprężarką. Pomiar wykonuje się na odłączonej wiązce, nie przez podłączoną elektronikę. Prawidłowa ciągłość nie wyklucza przerwy występującej dopiero przy drganiach lub obciążeniu.
- Badanie uzwojeń sprężarki. Punkty pomiarowe, kolejność i dopuszczalne wartości zależą od typu kompresora. Wyniki należy porównać z dokumentacją sprężarki. Zbliżone rezystancje między uzwojeniami oraz brak przebicia do obudowy nie wykluczają zwarcia międzyzwojowego, dlatego podstawowy pomiar omomierzem nie jest pełnym testem sprężarki.
- Kontrolę czujników. Jeżeli urządzenie zgłasza problem z temperaturą, czujnik NTC można badać po odłączeniu od modułu. Jego rezystancja powinna zmieniać się wraz z temperaturą, lecz wartość odniesienia i charakterystyka zależą od modelu. Sam pomiar w jednej temperaturze nie potwierdza pełnej sprawności czujnika.
Nie zwieraj przewodów sterujących, nie podawaj napięcia na przypadkowe piny i nie uruchamiaj sprężarki przez prowizoryczne połączenia. Inwerter, sprężarka i sposób komunikacji muszą tworzyć zgodny układ.
Gdzie znajduje się inwerter i jak uzyskać dostęp
Oddzielny inwerter sprężarki jest zwykle zamontowany w tylnej, dolnej części lodówki, w pobliżu kompresora, pod osłoną zespołu chłodniczego. Główny moduł sterujący może znajdować się przy panelu, pod górną osłoną lub w innej części obudowy. Dokładne położenie i kolejność demontażu zależą od rodziny urządzenia Candy.
Przy dostępie do modułu:
- odłącz urządzenie od sieci i zabezpiecz produkty wymagające chłodzenia;
- odczekaj na rozładowanie układów i nie dotykaj elementów mocy przed potwierdzeniem braku niebezpiecznego napięcia;
- zdejmuj wyłącznie osłony potrzebne do dostępu, bez naruszania rur układu chłodniczego;
- wykonaj zdjęcia położenia przewodów przed odłączeniem złączy;
- oznacz wiązki, jeżeli kilka konektorów ma podobny kształt;
- nie ciągnij za przewody i nie wyginaj pinów w złączach;
- po montażu sprawdź, czy osłona, uchwyty i przewody nie dotykają wentylatora ani gorących elementów.
Opisane czynności przy płytce zasilanej z sieci, pomiary napięcia oraz ingerencja w układ sprężarki wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone dla osoby bez przygotowania. Wymiana sprężarki, otwieranie obiegu czynnika i napełnianie układu wymagają specjalistycznego sprzętu oraz uprawnień.
Wymiana inwertera lub modułu
Wymiana polega na zamontowaniu części o potwierdzonej zgodności, a nie na zastąpieniu płytki elementem o podobnym wyglądzie. Przed demontażem zapisz oznaczenie starego modułu, oznaczenie sprężarki oraz dane z tabliczki znamionowej. Po odłączeniu przewodów przełóż elementy mocujące i zamontuj nową płytkę w tej samej pozycji, zachowując prowadzenie przewodów i ochronę przed wilgocią.
Po naprawie sprawdź, czy:
- wszystkie złącza są osadzone do końca;
- przewody nie są przyciśnięte przez osłonę;
- wentylator może obracać się bez ocierania;
- urządzenie nie zgłasza alarmu lub kodu błędu;
- sprężarka uruchamia się bez cyklicznego wyłączania;
- po kilku godzinach temperatura w komorach obniża się zgodnie z ustawieniami.
Niektóre moduły mogą wymagać określonej konfiguracji, komunikacji z płytą główną albo wersji oprogramowania, a inne działają po prawidłowym podłączeniu. Nie należy zakładać żadnego z tych wariantów bez sprawdzenia dokumentacji konkretnego modelu.
Jak dobrać inwerter do lodówki Candy
Przy zakupie przygotuj:
- pełny model lodówki Candy;
- kod produktu z tabliczki znamionowej;
- numer seryjny lub pozostałe oznaczenia, jeżeli występują;
- zdjęcie całej tabliczki znamionowej;
- zdjęcie oznaczenia starego inwertera lub modułu;
- zdjęcie złączy i sprężarki, jeśli dostęp do nich został już uzyskany.
Nie wystarczy skrócony model, podobne zdjęcie, liczba pinów ani identyczne złącze. Różnice mogą dotyczyć typu i zakresu pracy sprężarki, sposobu sterowania, wersji płytki, komunikacji z elektroniką główną, zabezpieczeń oraz oprogramowania. W przypadku części oznaczonych jako Haier, Candy lub Hoover trzeba dodatkowo potwierdzić, dla której rodziny urządzeń i którego oznaczenia producenta jest przeznaczona dana wersja.
Przed zamówieniem porównaj numer części, rozmieszczenie złączy, typ mocowania i dane sprężarki z katalogową zgodnością. Jeżeli oznaczenie nie jest czytelne, prześlij zdjęcie tabliczki oraz starego modułu do weryfikacji zamiast kupować część na próbę.
FAQ
Czy brak startu sprężarki oznacza uszkodzony inwerter?
Nie. Przyczyną może być brak prawidłowego zasilania, wiązka, główny moduł, czujnik temperatury, zabezpieczenie albo sama sprężarka. Inwerter należy podejrzewać dopiero po sprawdzeniu prostszych przyczyn i zgodności sygnałów z dokumentacją modelu.
Czy można zastosować inwerter o podobnym numerze?
Nie należy tego robić bez potwierdzenia. Różne wersje mogą obsługiwać inne sprężarki, zakresy częstotliwości, komunikację lub funkcje zabezpieczające. Nawet uruchomienie sprężarki po zamontowaniu niezgodnego modułu nie potwierdza poprawnej pracy całego układu.
Czy pomiar rezystancji sprężarki potwierdza sprawność inwertera?
Nie. Pomiar uzwojeń sprężarki jest osobnym testem i wymaga porównania z danymi konkretnego kompresora. Prawidłowe rezystancje oraz brak przebicia do obudowy nie wykluczają zwarcia międzyzwojowego ani problemu z elektroniką sterującą.
Gdzie znajduje się moduł inwertera w lodówce Candy?
Oddzielny moduł jest zwykle umieszczony z tyłu, nisko, w pobliżu sprężarki. W zależności od modelu może być osłonięty lub zintegrowany z innym zespołem. Dostęp uzyskuje się po odłączeniu zasilania i zdjęciu odpowiedniej osłony, bez naruszania rur obiegu chłodniczego.
Czy inwerter można naprawić zamiast wymienić?
Naprawa elektroniki jest możliwa tylko wtedy, gdy uszkodzenie zostało prawidłowo zdiagnozowane, a naprawiający zna układy mocy i zasady testowania falowników. Wymiana pojedynczych elementów bez sprawdzenia sprężarki może doprowadzić do ponownej awarii. W wielu przypadkach bezpieczniejsza jest wymiana całego, zgodnego modułu.
Jakie dane wysłać przed doborem części?
Najlepiej przesłać zdjęcie całej tabliczki znamionowej z pełnym modelem i kodem produktu, zdjęcie oznaczenia starego modułu oraz fotografię złączy. Te dane pozwalają odróżnić warianty, których nie da się rozpoznać po samej nazwie handlowej lub wyglądzie płytki.
