Magnetrony i transformatory do mikrofali Candy
Magnetron lub transformator wysokiego napięcia może być przyczyną braku grzania, głośnego buczenia albo wyłączania się mikrofalówki Candy, ale podobne objawy dają też dioda, kondensator, bezpiecznik i obwód drzwi. Przed zakupem ustal miejsce usterki i porównaj pełny model, kod produktu oraz numer seryjny urządzenia z katalogowym zastosowaniem części.
Jak magnetron i transformator uczestniczą w grzaniu
W klasycznym układzie zasilania transformator wytwarza napięcie potrzebne do pracy magnetronu oraz zasila jego obwód żarzenia. Współpracuje przy tym z kondensatorem i diodą wysokiego napięcia. Magnetron zamienia dostarczoną energię na mikrofale kierowane falowodem do komory urządzenia.
Brak podgrzewania nie wskazuje więc automatycznie na magnetron. Jeżeli światło, wentylator i talerz działają, trzeba rozpatrywać cały tor wytwarzania mikrofal: zasilanie transformatora, połączenia, bezpiecznik WN, transformator, kondensator, diodę i magnetron. Znaczenie mają także przekaźnik sterujący oraz wyłączniki kontrolujące zamknięcie drzwi.
Objawy i możliwe przyczyny
| Objaw | Co może być przyczyną | Co pozwala zawęzić diagnozę |
| Kuchenka pracuje i odlicza czas, ale woda pozostaje zimna | magnetron, transformator, dioda WN, kondensator, bezpiecznik WN, przerwany konektor, brak zasilania transformatora | sprawdzenie ciągłości obwodów, stanu połączeń oraz kolejna diagnostyka elementów toru WN |
| Słychać znacznie głośniejsze buczenie po włączeniu mikrofal | przeciążenie lub zwarcie w obwodzie WN, między innymi magnetron, dioda, kondensator albo transformator | samo buczenie nie rozstrzyga, który element jest uszkodzony; potrzebne są oddzielne pomiary po odłączeniu części |
| Bezpiecznik przepala się dopiero po rozpoczęciu grzania | zwarcie w torze WN lub przeciążenie transformatora | moment wystąpienia usterki odróżnia problem toru WN od awarii pojawiającej się przy poruszaniu drzwiami |
| Bezpiecznik przepala się przy otwieraniu lub zamykaniu drzwi | nieprawidłowa kolejność działania wyłączników drzwiowych, uszkodzony rygiel lub przełącznik monitorujący | należy sprawdzić mechanikę zamka i zmianę stanu każdego mikroprzełącznika; zakup transformatora nie jest wtedy pierwszym krokiem |
| W komorze pojawiają się iskry lub trzaski | zabrudzona albo zwęglona płytka mikowa, osad w falowodzie, uszkodzona antena magnetronu, metalowy przedmiot | miejsce powstawania łuku trzeba obejrzeć przed ponownym uruchomieniem urządzenia |
| Kuchenka grzeje słabo lub przerywa grzanie | zużyty magnetron, przegrzewanie wskutek niesprawnego chłodzenia, poluzowane złącze, zabezpieczenie termiczne, problem z zasilaniem | sprawdza się wentylator, drożność kanałów, konektory oraz rzeczywistą moc grzania pod obciążeniem |
Do wstępnego testu użytkowego należy wstawić do całkowicie złożonej kuchenki naczynie z wodą i uruchomić funkcję mikrofal. Kuchenki nie wolno włączać pustej ani bez metalowej obudowy. Jeżeli w komorze występuje iskrzenie, urządzenie trzeba natychmiast wyłączyć i najpierw sprawdzić płytkę mikową oraz falowód.
Co można sprawdzić bez otwierania obudowy?
Użytkownik może bezpiecznie skontrolować:
- czy problem występuje wyłącznie w trybie mikrofal, czy także podczas pracy grilla;
- czy drzwi zamykają się równo, a zaczepy nie są pęknięte lub nadmiernie luźne;
- czy wewnątrz komory nie ma zwęglonego tłuszczu, odsłoniętego metalu, przepalonej miki lub śladów łuku elektrycznego;
- czy wentylator pracuje i otwory wentylacyjne nie są zasłonięte;
- czy problem pojawia się natychmiast, po kilku sekundach, czy dopiero po rozgrzaniu urządzenia.
Jeżeli grill działa, a funkcja mikrofal nie podgrzewa, usterki grzałki można zwykle odsunąć na dalszy plan. Nie potwierdza to jednak uszkodzenia magnetronu, ponieważ grill i układ mikrofalowy mają odrębne elementy wykonawcze.
Jak sprawdza się magnetron miernikiem?
Opisane czynności serwisowe wymagają kwalifikacji, doświadczenia, właściwych narzędzi oraz procedury bezpieczeństwa dla konkretnego modelu. Kondensator wysokiego napięcia może zachować niebezpieczny ładunek po odłączeniu urządzenia. Czynności nie są przeznaczone dla osoby bez przygotowania.
Przed pomiarem magnetron musi zostać odłączony od obwodu. Omomierzem sprawdza się dwa podstawowe stany:
- Między zaciskami żarzenia powinna występować bardzo mała rezystancja. Przerwa oznacza uszkodzenie żarnika lub jego połączenia. Przy tak niskich wartościach trzeba uwzględnić rezystancję przewodów pomiarowych.
- Między każdym zaciskiem a metalową obudową magnetronu nie powinno być ciągłości. Wykryte przejście wskazuje na zwarcie do obudowy i kwalifikuje magnetron do wymiany.
Prawidłowy wynik obu testów nie potwierdza pełnej sprawności magnetronu. Omomierz wykrywa głównie przerwę żarnika i zwarcie do obudowy, ale nie sprawdza zdolności lampy do generowania odpowiedniej mocy mikrofal podczas pracy. Magnetron może przechodzić prosty test rezystancji, a mimo to nie grzać, pracować niestabilnie albo przebijać dopiero po rozgrzaniu.
Oględziny powinny objąć także:
- kopułkę anteny — bez nadpaleń, wżerów i stopionych krawędzi;
- pierścienie ferrytowe — bez pęknięć;
- konektory żarzenia — bez luzu, utlenienia i śladów przegrzania;
- kołnierz, uszczelkę i miejsce połączenia z falowodem;
- falowód — bez zwęglenia i głębokich wypaleń.
Wymiana samego magnetronu bez usunięcia przyczyny iskrzenia w falowodzie może doprowadzić do ponownego uszkodzenia.
Jak diagnozuje się transformator wysokiego napięcia?
Transformator bada się po odłączeniu wszystkich przewodów, zgodnie ze schematem konkretnej kuchenki. Sprawdzana jest ciągłość uzwojenia pierwotnego, uzwojenia wysokiego napięcia i uzwojenia żarzenia oraz brak nieprzewidzianego przejścia do rdzenia lub obudowy.
Przerwa w uzwojeniu wskazuje na uszkodzenie. Rezystancje uzwojeń są bardzo różne: obwód żarzenia ma zwykle wyjątkowo mały opór, natomiast uzwojenie wysokiego napięcia znacznie większy. Nie należy jednak stosować jednej wartości granicznej do wszystkich transformatorów Candy. Wynik trzeba porównać z dokumentacją danego wykonania, uwzględniając rezystancję przewodów miernika.
Pomiar rezystancji nie ujawnia wszystkich zwarć międzyzwojowych ani usterek pojawiających się pod obciążeniem. Transformator może mieć zachowaną ciągłość, lecz nadmiernie pobierać prąd, przegrzewać się lub głośno pracować. Pomiary napięcia w obwodzie WN są czynnością szczególnie niebezpieczną i powinny być wykonywane wyłącznie przez serwisanta wyposażonego w odpowiednie sondy i dokumentację.
Co sprawdzić przed zakupem drogiego podzespołu?
Przed wymianą magnetronu lub transformatora warto zweryfikować elementy, które mogą dawać identyczny brak grzania:
- bezpiecznik wysokiego napięcia i przyczynę jego przepalenia;
- stan diody i pozostałych bezpieczników mikrofalówki;
- pojemność kondensatora WN oraz brak zwarcia do obudowy;
- konektory magnetronu, transformatora i kondensatora;
- zasilanie uzwojenia pierwotnego oraz działanie przekaźnika — pomiar wyłącznie dla wykwalifikowanego technika;
- mikroprzełączniki i mechanikę zamka drzwi;
- zabezpieczenia termiczne i termostaty mikrofalówki.
Zwykły multimetr może przy sprawnej diodzie wysokiego napięcia wskazywać przerwę w obu kierunkach, ponieważ napięcie testowe miernika bywa za niskie. Taki wynik nie wystarcza do uznania diody za uszkodzoną. Nie wolno sprawdzać układu przez mostkowanie bezpieczników, omijanie blokad drzwi ani pracę z odłączonymi elementami toru WN.
Dostęp do magnetronu i transformatora
W mikrofalówkach wolnostojących dostęp zazwyczaj wymaga zdjęcia zewnętrznej metalowej osłony. Urządzenia do zabudowy trzeba wcześniej wymontować zgodnie z ich instrukcją instalacji. Rozmieszczenie podzespołów zależy od konstrukcji: transformator jest zwykle przykręcony do podstawy, natomiast magnetron znajduje się przy falowodzie i kanale chłodzącym.
Podczas demontażu serwisant powinien:
- odłączyć urządzenie, zabezpieczyć je przed przypadkowym włączeniem i zastosować procedurę rozładowania oraz weryfikacji obwodu WN;
- udokumentować rozmieszczenie przewodów i oznaczyć złącza;
- odpinać konektory, chwytając za ich korpus, a nie za przewody;
- podeprzeć ciężki transformator przed odkręceniem mocowań;
- wyjmować magnetron bez uderzania anteną o krawędź falowodu;
- sprawdzić stan uszczelki, kołnierza, kanału chłodzącego i falowodu;
- odtworzyć wszystkie ekrany, połączenia ochronne i prowadzenie powietrza.
Po wymianie magnetronu lub ingerencji w jego mocowanie konieczna jest kontrola szczelności mikrofalowej odpowiednim, skalibrowanym miernikiem. Test funkcjonalny przeprowadza się dopiero po kompletnym złożeniu urządzenia, zawsze z obciążeniem w postaci wody.

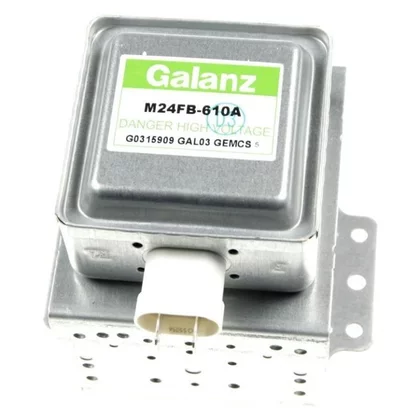

Jak dobrać magnetron do mikrofalówki Candy?
Podobna obudowa i zgodne złącze nie potwierdzają zamienności. Przy doborze magnetronu należy porównać katalogowe zastosowanie oraz między innymi:
- pełne oznaczenie starego magnetronu;
- rodzaj i położenie kołnierza montażowego;
- rozstaw i układ mocowań;
- wykonanie oraz wymiary anteny;
- orientację złącza i radiatora względem kanału chłodzącego;
- parametry elektryczne i przeznaczenie dla danego układu zasilania.
Magnetron o podobnym symbolu może różnić się mocowaniem, charakterystyką lub kierunkiem chłodzenia. Nie należy przekładać samej kopułki anteny ani modyfikować kołnierza, aby dopasować przypadkową część.
Jak dobrać transformator do mikrofalówki Candy?
Transformator musi być przeznaczony do konkretnego wariantu układu WN. Oprócz numeru części znaczenie mają:
- napięcie i częstotliwość zasilania;
- konfiguracja uzwojeń oraz wyprowadzeń;
- współpraca z właściwym magnetronem, kondensatorem i diodą;
- rodzaj bezpiecznika lub zabezpieczenia termicznego;
- rozmieszczenie zacisków, wymiary i punkty montażowe;
- sposób połączenia uzwojenia wysokiego napięcia z obudową.
Nie wolno dobierać transformatora wyłącznie na podstawie masy, wymiarów albo podobnego układu przewodów. Błędny wariant może nie uruchomić magnetronu, przeciążyć obwód lub stworzyć zagrożenie porażeniem i emisją mikrofal.
Dane potrzebne do potwierdzenia zgodności
Z tabliczki znamionowej mikrofalówki Candy należy odczytać pełny model, kod produktu oraz 16-cyfrowy numer seryjny. Dane warto uzupełnić wyraźnym zdjęciem etykiety starego magnetronu albo transformatora. Nie należy usuwać części przed zapisaniem oznaczeń, ponieważ później mogą być niedostępne.
Ostateczny wybór powinien wynikać ze zgodności katalogowej z konkretnym kodem urządzenia. Przegląd wszystkich grup podzespołów ułatwia kategoria części do kuchenek mikrofalowych Candy.
FAQ – magnetrony i transformatory Candy
Czy działający wentylator i obracający się talerz oznaczają uszkodzony magnetron?
Nie. Potwierdza to jedynie pracę części obwodów pomocniczych. Brak grzania może powodować także transformator, bezpiecznik WN, kondensator, dioda, przekaźnik, wyłącznik drzwiowy albo uszkodzone połączenie.
Czy sprawny magnetron powinien mieć przejście między zaciskami?
Między zaciskami żarzenia występuje bardzo mała rezystancja. Nie powinno natomiast być ciągłości między żadnym zaciskiem a obudową. Taki pomiar wykrywa tylko część usterek i nie potwierdza prawidłowej emisji mikrofal.
Czy głośne buczenie oznacza spalony transformator?
Nie musi. Transformator może buczeć wskutek przeciążenia wywołanego zwarciem magnetronu, kondensatora lub diody. Najpierw trzeba rozdzielić i sprawdzić elementy toru wysokiego napięcia.
Czy można uruchomić mikrofalówkę bez diody lub bez bezpiecznika WN?
Nie. Odłączanie elementów roboczych i zastępowanie bezpiecznika drutem jest niebezpieczne, utrudnia diagnozę i może uszkodzić kolejne podzespoły. Nie wolno również mostkować wyłączników drzwiowych.
Czy magnetron o takim samym złączu będzie pasował?
Nie jest to wystarczające kryterium. Trzeba potwierdzić numer części, wykonanie anteny i kołnierza, mocowania, orientację radiatora, parametry oraz zgodność z pełnymi danymi mikrofalówki Candy.
Co trzeba sprawdzić po wymianie magnetronu?
Należy zweryfikować połączenie magnetronu z falowodem, uszczelkę, mocowania, chłodzenie i kompletność ekranów. Przed oddaniem urządzenia do użytkowania serwisant powinien wykonać test grzania pod obciążeniem oraz pomiar szczelności mikrofalowej.
