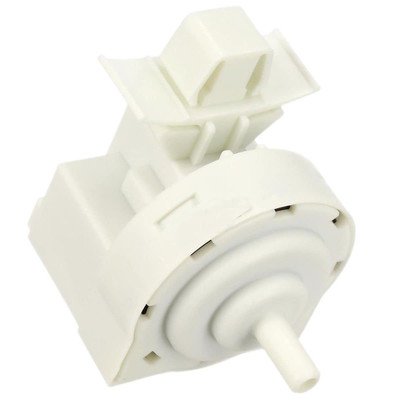

Hydrostaty i czujniki poziomu wody do pralki Candy
Hydrostat lub elektroniczny czujnik poziomu informuje pralkę Candy, czy zbiornik jest pusty i kiedy zakończyć pobieranie wody. Jego usterkę mogą przypominać zatkany wężyk, zabrudzona komora ciśnieniowa, niesprawny odpływ albo elektrozawór. Przed zakupem sprawdź cały układ pomiarowy, a część dobieraj według pełnego modelu i 16-cyfrowego numeru z tabliczki znamionowej.
Jak hydrostat kontroluje poziom wody w pralce Candy?
Hydrostat, nazywany również presostatem, nie styka się bezpośrednio z wodą. Rosnący poziom w zbiorniku spręża powietrze w komorze ciśnieniowej, a powstałe ciśnienie jest przekazywane cienkim wężykiem do czujnika. Sterownik wykorzystuje jego sygnał między innymi do zakończenia napełniania, potwierdzenia opróżnienia zbiornika i zezwolenia na kolejne etapy programu.
W pralkach Candy występują różne rozwiązania:
- hydrostat mechaniczny przełącza styki po osiągnięciu określonego ciśnienia; może mieć jeden lub kilka progów działania;
- analogowy czujnik ciśnienia APS przekazuje do modułu zmienny sygnał, często o charakterze częstotliwościowym;
- w niektórych konstrukcjach funkcja pomiarowa może być powiązana z konkretnym modułem, wiązką i oprogramowaniem urządzenia.
Z tego powodu liczba styków, identyczne złącze lub podobny kształt nie potwierdzają zgodności części.
Objawy usterki hydrostatu i podobne przyczyny
| Objaw | Co może być przyczyną | Co sprawdzić w pierwszej kolejności | Jak rozumieć wynik |
| Pralka pobiera za dużo wody | Nieszczelny wężyk, zabrudzona komora ciśnieniowa, uszkodzony czujnik, zablokowany elektrozawór lub problem ze sterowaniem | Wyłącz pralkę i obserwuj, czy woda nadal napływa; sprawdź szczelność wężyka i drożność komory | Napływ wody po odłączeniu zasilania wskazuje przede wszystkim na zawór, a nie na sam hydrostat. Jeśli dopływ ustaje, trzeba diagnozować układ pomiaru i sterowanie |
| Pralka pobiera wodę tylko chwilę albo nie pobiera jej wcale | Błędny sygnał „zbiornik pełny”, zatkany wężyk, zamknięty dopływ, słabe ciśnienie, zabrudzone sitko lub niesprawny elektrozawór | Sprawdź instalację dopływową, a następnie wężyk, komorę i połączenia czujnika | Sprawny dopływ nie przesądza o awarii hydrostatu; przyczyną może być również okablowanie lub moduł |
| Program zatrzymuje się przed wirowaniem | Pralka nadal wykrywa wodę, odpływ jest niedrożny, pompa nie osiąga wydajności albo sygnał poziomu nie wraca do stanu „pusto” | Opróżnij i skontroluj filtr, wąż odpływowy, pompę oraz układ ciśnieniowy | Jeśli w zbiorniku rzeczywiście pozostaje woda, najpierw usuwa się problem odpływu. Hydrostat nie zastąpi niesprawnej pompy |
| Pompa długo pracuje mimo pustego bębna | Ciśnienie pozostało uwięzione w zabrudzonym układzie, wężyk jest załamany, czujnik lub przewody podają błędny sygnał | Sprawdź wężyk na całej długości i komorę przy zbiorniku | Samo przedmuchanie odcinka przy czujniku nie potwierdza drożności komory ciśnieniowej |
| Poziom wody jest niestabilny | Nieszczelne przyłącze, mikropęknięcie wężyka, osad, nadmierne pienienie lub niestabilny czujnik analogowy | Obejrzyj wężyk podczas wyginania, sprawdź jego mocowanie i ślady detergentu | Wężyk może być drożny, ale nieszczelny; taki defekt nadal uniemożliwia prawidłowe narastanie ciśnienia |
Jeżeli woda wpływa do wyłączonej pralki, należy natychmiast zakręcić zawór przyłączeniowy. Elementem wymagającym kontroli jest wtedy przede wszystkim elektrozawór dopływowy do pralki Candy. Gdy urządzenie nie opróżnia zbiornika, przed oceną hydrostatu warto skontrolować pompę odpływową i jej obwód hydrauliczny.
Jak sprawdzić wężyk i komorę ciśnieniową?
Przed demontażem odłącz pralkę od sieci, zakręć dopływ wody i przygotuj naczynie na wodę pozostałą w przewodach. W pralkach ładowanych od przodu hydrostat jest zazwyczaj dostępny po zdjęciu górnego blatu i znajduje się wysoko przy bocznej części obudowy lub panelu. W pralkach ładowanych od góry dostęp może prowadzić przez panel boczny albo część konsoli, dlatego kolejność demontażu trzeba ustalić dla konkretnej konstrukcji.
- Zrób zdjęcie położenia wtyczek i wężyka. Nie ciągnij za przewody — chwytaj za obudowę złącza.
- Obejrzyj cienki wężyk od króćca hydrostatu aż do komory przy zbiorniku. Szukaj pęknięć, przetarć, załamań i luźnych zakończeń.
- Po zdjęciu wężyka od strony czujnika sprawdź jego drożność bez kierowania zanieczyszczeń do hydrostatu. Nie używaj wysokiego ciśnienia, które mogłoby uszkodzić membranę lub rozszczelnić połączenia.
- Skontroluj również dolną komorę ciśnieniową. Osad z detergentów może pozostawać właśnie w jej pogrubionej części, mimo że sam cienki wężyk jest drożny.
- Po oczyszczeniu usuń wodę z przewodu i załóż go szczelnie, bez skręcenia oraz bez zmiany trasy mogącej powodować załamanie.
Nie wolno przedmuchiwać układu w stronę zamontowanego czujnika przypadkowym sprężonym powietrzem. Usłyszenie kliknięcia nie sprawdza szczelności całej instalacji ani wszystkich progów działania hydrostatu.
Pomiar mechanicznego hydrostatu multimetrem
Test ciągłości ma zastosowanie wyłącznie do hydrostatu ze stykami przełącznymi. Pralkę należy odłączyć od zasilania, wypiąć złącze z czujnika i zidentyfikować zaciski według schematu konkretnego podzespołu. Nie należy zakładać, że oznaczenia lub układ pinów są takie same we wszystkich hydrostatach Candy.
Multimetr ustaw na test ciągłości albo niski zakres rezystancji. Zbadaj odpowiednie pary zacisków bez ciśnienia, a następnie przy łagodnym, kontrolowanym podaniu ciśnienia na króciec. W sprawnym przełączniku stan wybranych styków powinien zmienić się po zadziałaniu membrany i powrócić po zwolnieniu ciśnienia.
- brak zmiany stanu może oznaczać uszkodzony hydrostat albo pomiar niewłaściwej pary zacisków;
- zmiana stanu potwierdza pracę badanego styku, lecz nie weryfikuje dokładnego progu ciśnienia;
- kliknięcie bez prawidłowej zmiany wskazań może świadczyć o zużytych lub uszkodzonych stykach;
- poprawny pomiar na stole nie wyklucza nieszczelności wężyka, zabrudzenia komory ani usterki występującej tylko podczas pracy.
Nie reguluj fabrycznych śrub lub nastaw hydrostatu. Zmiana progu może spowodować nieprawidłowy poziom wody i wyłączyć funkcje zabezpieczające.
Jak sprawdza się analogowy czujnik poziomu APS?
Analogowego czujnika nie diagnozuje się jak zwykłego przełącznika. Brak „kliknięcia” nie jest w nim objawem uszkodzenia, a pomiar rezystancji między przypadkowymi pinami zwykle nie daje rozstrzygającej informacji.
W odpowiednich rodzinach pralek sygnał APS zmienia częstotliwość wraz z ciśnieniem. Prawidłowy zakres, punkty pomiarowe, zasilanie czujnika i wartości dla pustego lub napełnionego zbiornika zależą jednak od wersji urządzenia. Potrzebna jest dokumentacja serwisowa właściwa dla pełnego kodu pralki oraz przyrząd pozwalający ocenić sygnał.
Pomiary w zasilonym urządzeniu są przeznaczone dla wykwalifikowanego technika. Wymagają kwalifikacji, doświadczenia, odpowiednich narzędzi i zabezpieczenia przed porażeniem oraz ruchem podzespołów. Nie są przeznaczone dla osoby bez przygotowania.
Jeśli czujnik nie przekazuje prawidłowego sygnału, przyczyną może być sam APS, brak jego zasilania, uszkodzona wiązka, zaśniedziałe złącze albo wejście pomiarowe modułu. Wymiana czujnika bez sprawdzenia przewodów nie rozstrzyga tych możliwości.
Kody błędów związane z poziomem wody
Poniższe znaczenia dotyczą pralek Candy Smart Touch z kartą mocy Invensys opisanych w dokumentacji tej rodziny. Nie należy przenosić ich automatycznie na każdy model Candy — identyczny numer błędu może mieć inny zakres diagnostyczny.
| Kod | Znaczenie w tym zakresie urządzeń | Możliwe przyczyny i kolejność kontroli |
| E02 | Napełnianie nie zakończyło się w przewidzianym czasie | Ciśnienie i wąż dopływowy, sitko, elektrozawór, hydrostat, przewody |
| E03 | Odpompowanie nie zakończyło się w przewidzianym czasie | Filtr, pompa, wąż i odpływ ścienny; dopiero później sprawdzenie, czy pralka prawidłowo rozpoznaje stan „pusto” |
| E04 | Wielokrotne zadziałanie styku zabezpieczenia przed przepełnieniem | Elektrozawór zablokowany w pozycji otwartej, hydrostat lub okablowanie |
| E20 | Trudność odczytu poziomu — nieprawidłowa częstotliwość sygnału APS | Układ ciśnieniowy, czujnik analogowy, złącza i przewody; wartości sprawdzać według dokumentacji modelu |
| E21 | Brak odczytu poziomu | Wiązka, APS albo karta mocy; kod nie wskazuje automatycznie części do wymiany |
Wymiana hydrostatu lub czujnika poziomu
Po potwierdzeniu usterki zazwyczaj zdejmuje się górny blat, dokumentuje połączenia, odpina wtyczkę i wężyk, a następnie zwalnia czujnik z uchwytu. Mocowanie może być zatrzaskowe, obrotowe albo śrubowe. Nie należy podważać elementu na siłę bez rozpoznania sposobu blokowania.
Przed montażem nowej części ponownie sprawdź drożność i szczelność przewodu. Pozostawienie zatkanej komory może spowodować powrót objawów mimo wymiany sprawnego czujnika. Wtyczkę należy osadzić do końca, a wężyk nasunąć na pełną długość króćca, bez pęknięcia i bez naprężenia.
Po złożeniu wykonaj nadzorowany program i obserwuj:
- czy woda przestaje napływać na odpowiednim etapie;
- czy przyłącze wężyka jest szczelne;
- czy urządzenie rozpoczyna pranie po napełnieniu;
- czy odpompowuje wodę i przechodzi do wirowania;
- czy nie pojawia się ponownie kod błędu.
Nie uruchamiaj pralki z odłączonym wężykiem hydrostatu i nie mostkuj styków w celu dokończenia prania. Sterownik traci wtedy wiarygodną informację o poziomie wody, co grozi przepełnieniem lub uruchomieniem podzespołów w nieprawidłowych warunkach.
Jak dobrać hydrostat do pralki Candy?
Przy doborze potrzebny jest pełny model oraz kompletny 16-cyfrowy numer urządzenia z tabliczki znamionowej. Tabliczka może znajdować się przy otworze drzwi, na tylnej ścianie albo na innym elemencie obudowy zależnie od konstrukcji.
Porównanie samego wyglądu jest niewystarczające. Różne hydrostaty mogą mieć identyczną obudowę i złącze, ale inne progi ciśnienia, charakterystykę sygnału, liczbę poziomów lub przypisanie pinów. W czujnikach analogowych istotna jest również zgodność z modułem i jego oprogramowaniem.
Przed zamówieniem:
- odczytaj pełne dane bez pomijania zer, ukośników i końcowych oznaczeń;
- porównaj numer starej części, jeżeli jest czytelny, ale nie traktuj go jako jedynego kryterium;
- potwierdź zgodność katalogową dla konkretnego numeru urządzenia;
- sprawdź typ czujnika, mocowanie, króciec, złącze i wymagania dotyczące konfiguracji;
- w razie wątpliwości prześlij wyraźne zdjęcie całej tabliczki znamionowej oraz zamontowanego podzespołu.
FAQ – hydrostaty do pralek Candy
Czy kliknięcie po dmuchnięciu oznacza, że hydrostat jest sprawny?
Nie. Kliknięcie potwierdza jedynie ruch mechanizmu w hydrostacie mechanicznym. Trzeba jeszcze sprawdzić zmianę ciągłości odpowiednich styków. Test nie ocenia dokładnego progu zadziałania ani szczelności wężyka i komory.
Czy zatkany wężyk może powodować brak wirowania?
Tak. Jeżeli po odpompowaniu ciśnienie nie spadnie albo sterownik nadal otrzymuje sygnał obecności wody, program może nie zezwolić na szybkie wirowanie. Najpierw należy jednak sprawdzić, czy zbiornik rzeczywiście został opróżniony przez pompę.
Dlaczego pralka nadal przelewa wodę po wymianie hydrostatu?
Możliwa jest niedrożna komora ciśnieniowa, pęknięty lub źle założony wężyk, zablokowany elektrozawór, uszkodzona wiązka albo problem z modułem. Jeżeli woda wpływa również po odłączeniu pralki od zasilania, głównym podejrzanym jest zawór dopływowy.
Czy analogowy czujnik poziomu można sprawdzić omomierzem?
Zwykły test ciągłości nie jest miarodajny dla APS. Czujnik przekazuje zmienny sygnał, którego zakres trzeba mierzyć według dokumentacji serwisowej właściwej dla danego modelu. Taki pomiar może wymagać pracy przy zasilonym urządzeniu.
Czy można zamontować hydrostat o takim samym złączu?
Nie bez potwierdzenia katalogowego. Takie samo złącze nie gwarantuje zgodnych progów, charakterystyki sygnału ani przypisania pinów. Podstawą doboru jest pełny model i 16-cyfrowy numer z tabliczki znamionowej.
