Płytki sterowania dla ekspresów do kawy DeLonghi
Płytki sterowania do ekspresów DeLonghi obejmują moduły mocy, płyty główne oraz panele z przyciskami lub wyświetlaczem. Brak zasilania, niedziałający młynek albo zawieszony panel nie przesądzają jednak o awarii elektroniki. Przed zakupem wyklucz uszkodzenie zasilania, przewodów, czujników i sterowanego podzespołu, a część dobierz według pełnego modelu, kodu produktu oraz oznaczeń starej płytki.
Jaką funkcję pełnią płytki sterowania w ekspresie DeLonghi?
W jednym ekspresie mogą pracować co najmniej dwa różne zespoły elektroniczne:
- moduł mocy lub płyta główna – zasila układy niskonapięciowe i steruje między innymi grzałkami, młynkiem, pompą, napędem zaparzacza oraz elektrozaworami;
- płytka panelu użytkownika – obsługuje przyciski, pokrętła, diody, ekran lub panel dotykowy i przekazuje polecenia do płyty głównej;
- oddzielna płytka przycisków albo wyświetlacza – występuje w niektórych wersjach jako osobny element, mimo że z zewnątrz wygląda jak część jednego panelu.
Z tego powodu określenie „płytka sterowania” nie wystarcza do doboru części. Martwy wyświetlacz może wynikać z awarii panelu, jego przewodu albo z braku napięcia dostarczanego przez moduł główny. Z kolei ekran działający prawidłowo nie potwierdza, że sprawny jest tor sterujący grzałką lub młynkiem.
Objawy awarii elektroniki i inne możliwe przyczyny
| Objaw | Co poza płytką może być przyczyną? | Co sprawdzić przed zakupem modułu? |
| Ekspres nie reaguje na włączenie | gniazdo, przewód, wyłącznik sieciowy, bezpiecznik, przerwane złącze lub przewód | Potwierdzić zasilanie gniazda, obejrzeć przewód i wtyczkę, a po odłączeniu urządzenia sprawdzić ciągłość właściwych zabezpieczeń oraz drogi zasilania zgodnie ze schematem modelu. |
| Wyświetlacz świeci, ale nie pokazuje treści albo przyciski nie działają | luźna taśma, zabrudzenie lub wilgoć w panelu, uszkodzony przycisk, płytka interfejsu | Skontrolować złącza panelu, ślady cieczy i stan taśm. Jeżeli pozostałe funkcje startowe działają, podejrzenie częściej kieruje się na panel niż na całą płytę mocy. |
| Młynek nie uruchamia się | zablokowane żarna, uszkodzony silnik, przewody, zabezpieczenie termiczne lub niespełnione warunki programu | Sprawdzić mechanikę młynka oraz ciągłość uzwojenia i przewodów. Prawidłowy pomiar samego silnika nie potwierdza jeszcze sprawności wyjścia płyty. Zobacz także młynki do ekspresów DeLonghi. |
| Ekspres nie grzeje lub zatrzymuje się na rozgrzewaniu | grzałka, bezpiecznik termiczny, czujnik temperatury, przewody, złącza lub brak przepływu | Zmierzyć ciągłość grzałki i zabezpieczeń oraz skontrolować czujnik według danych właściwych dla modelu. Dostępne są osobne kategorie grzałek, bezpieczników i czujników. |
| Grzałka lub młynek pracuje bez przerwy | zwarty triak albo przekaźnik, błąd sterowania, zwarcie w obwodzie wykonawczym | Natychmiast odłączyć ekspres. Nie uruchamiać go ponownie do czasu sprawdzenia modułu i podłączonego odbiornika, ponieważ nowa płytka może zostać ponownie uszkodzona. |
| Pojawia się alarm ogólny | zabrudzone wnętrze, zablokowany zaparzacz, problem z pozycjonowaniem, czujnikiem lub napędem | Wykonać czynności wskazane w instrukcji konkretnego modelu. Sam komunikat „General alarm” nie jest potwierdzeniem uszkodzenia modułu. |
Jak diagnozować płytę główną i panel?
1. Zacznij od warunków uruchomienia
Sprawdź prawidłowe osadzenie zbiornika, tacki, pojemnika na fusy, drzwiczek i zaparzacza. W zależności od konstrukcji ich położenie kontrolują mikroprzełączniki albo czujniki magnetyczne. Brak właściwego sygnału może zablokować wybraną funkcję, choć elektronika wykonuje wówczas prawidłowo zaprogramowane zabezpieczenie. Uszkodzone elementy tego typu znajdziesz w kategorii mikroprzełączników do ekspresów DeLonghi.
2. Obejrzyj płytkę bez zasilania
Po uzyskaniu dostępu sprawdź:
- ślady wody, kawy, osadu i korozji;
- osmalone elementy, pęknięcia obudów oraz przebarwione złącza;
- nadpalone lub odspojone ścieżki;
- luźne konektory, uszkodzone zatrzaski i przewody przyciśnięte obudową;
- spęczniałe kondensatory i popękane luty wokół ciężkich lub nagrzewających się elementów.
Brak widocznych uszkodzeń nie oznacza, że moduł jest sprawny. Triak, zasilacz impulsowy lub układ sterujący mogą ulec awarii bez wyraźnego śladu na obudowie.
3. Wykonaj pomiary beznapięciowe
Przed pomiarem odłącz ekspres od sieci i oznacz wypinane przewody. Ciągłość bezpiecznika, wyłącznika lub przewodu bada się po odizolowaniu mierzonej gałęzi od obwodów równoległych. Wynik bliski przerwie wskazuje na brak ciągłości, ale wymiana bezpiecznika bez ustalenia przyczyny jego zadziałania może doprowadzić do ponownego uszkodzenia.
Rezystancję grzałki, silnika lub cewki zaworu należy porównać z dokumentacją danego wykonania. Nie istnieje jedna prawidłowa wartość dla wszystkich ekspresów DeLonghi. Trzeba również sprawdzić, czy odbiornik nie ma zwarcia do obudowy lub upływności wymagającej pomiaru odpowiednim przyrządem.
4. Oceń zasilacz modułu

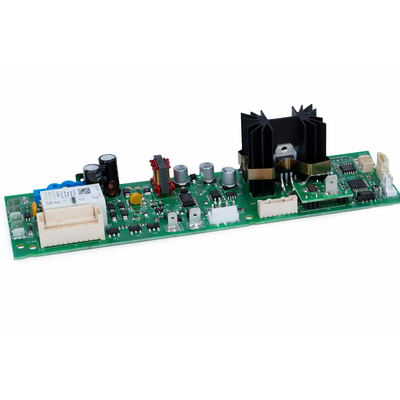

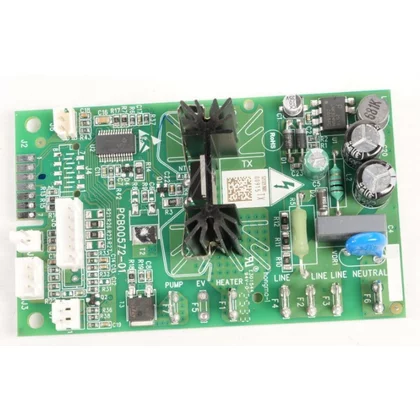

W części płyt stosowanych w serii ECAM brak reakcji urządzenia wiązano z uszkodzeniami przetwornicy zawierającej między innymi układ LNK364GN, rezystor R55 47 Ω/3 W i dławik L1. Te oznaczenia dotyczą określonych wersji PCB i nie wolno przenosić ich na moduły z serii ESAM, ETAM, Dedica, Eletta czy La Specialista bez porównania schematu i nadruków na płytce.
Przepalony rezystor w zasilaczu bywa skutkiem zwarcia innego elementu. Wymiana tylko rezystora może zakończyć się jego natychmiastowym ponownym uszkodzeniem. Naprawa powinna obejmować kontrolę półprzewodników, diod, kondensatorów, warystora i obciążenia zasilacza.
5. Nie oceniaj wyjścia modułu wyłącznie po napięciu bez obciążenia
Pomiar napięcia na złączu młynka, pompy lub grzałki ma sens dopiero po rozpoznaniu typu sterowania i warunków, w których program ma uruchomić dany element. Napięcie mierzone bez obciążenia może pochodzić z obwodów przeciwzakłóceniowych i nie potwierdzać zdolności wyjścia do zasilenia odbiornika. Z kolei brak napięcia może wynikać z niespełnionego warunku czujnika, a nie z uszkodzonego triaka.
Pomiary w pracującym ekspresie obejmują obwody połączone z siecią 230 V. Wymagają odpowiednich kwalifikacji, doświadczenia, izolowanych narzędzi i procedury przeznaczonej dla danego modelu. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Czy płytkę można naprawić zamiast wymieniać?
Naprawa jest uzasadniona, gdy usterkę można ograniczyć do zasilacza, przekaźnika, triaka, złącza, uszkodzonej ścieżki lub połączenia lutowanego. Wymaga jednak diagnostyki całego toru. Przykładowo wymiana triaka sterującego młynkiem nie pomoże, jeśli uszkodzony jest jego obwód bramki, optoizolacja, zasilanie sterowania albo sam mikrokontroler.
Płytka zalana wodą może nadawać się do oczyszczenia i naprawy tylko wtedy, gdy korozja nie zniszczyła metalizacji otworów, ścieżek pod elementami oraz wielowarstwowych połączeń. Silnie zwęglony laminat należy ocenić szczególnie ostrożnie, ponieważ może przewodzić i powodować ponowne przebicie.
Po naprawie trzeba potwierdzić stabilność napięć zasilających, poprawne sterowanie odbiornikami i brak nadmiernego nagrzewania. Samo pojawienie się obrazu na wyświetlaczu nie jest pełnym testem modułu.
Dostęp i wymiana płytki sterowania
W wielu automatycznych ekspresach ECAM dostęp do modułu mocy uzyskuje się po wyjęciu zbiornika wody, tacki z pojemnikiem na fusy i zaparzacza, a następnie zdjęciu tylnej oraz bocznej osłony od strony zbiornika. W innych rodzinach płytka może znajdować się za panelem przednim albo przy podstawie urządzenia, dlatego kolejność demontażu należy potwierdzić dla konkretnego modelu.
Przed wypięciem instalacji:
- Zrób wyraźne zdjęcia całej płytki i każdego złącza.
- Oznacz konektory wsuwane, których położenie można pomylić.
- Zwolnij zatrzaski wtyków, zamiast ciągnąć za przewody.
- Sprawdź wiązki i odbiorniki pod kątem zwarcia, przegrzania lub zalania – bez usunięcia pierwotnej przyczyny nowy moduł może ulec awarii.
- Jeśli element mocy styka się z radiatorem, zachowaj izolację i sposób odprowadzania ciepła przewidziany przez producenta.
- Poprowadź przewody z dala od termobloku, ruchomego napędu i miejsc możliwego wycieku.
Po montażu sprawdź najpierw, czy nie ma zapachu przegrzewanej izolacji, nietypowego buczenia ani samoczynnego uruchomienia grzałki lub młynka. Następnie oceń start urządzenia, reakcję panelu, pozycjonowanie zaparzacza, płukanie i kolejno funkcje przygotowania napojów.
Jak dobrać właściwą płytkę do ekspresu DeLonghi?
Nie dobieraj modułu tylko według wyglądu, liczby wtyczek ani skróconej nazwy ekspresu. W obrębie jednego modelu mogą występować różne rewizje sprzętowe, wersje napięciowe, panele i oprogramowanie.
Przygotuj:
- pełny model wraz z literami i końcówką wykonania, na przykład oznaczenie z rodziny ECAM lub ESAM;
- Product Code odczytany z urządzenia lub instrukcji – w części automatów znajduje się na spodzie obudowy;
- numer seryjny i oznaczenie typu, jeżeli widnieją na tabliczce;
- rewizję urządzenia, na przykład oznaczenie EX:2, jeśli występuje;
- pełny numer katalogowy starej płytki oraz wszystkie etykiety wersji sprzętu i oprogramowania;
- informację, czy potrzebny jest moduł mocy, panel przycisków czy zespół wyświetlacza.
Identyczny numer na jednym układzie scalonym nie jest numerem całego modułu. Nie należy też zakładać, że każda nowa płytka jest od razu gotowa do pracy – zależnie od wykonania może wymagać właściwej wersji oprogramowania, konfiguracji albo współpracy z konkretnym panelem. Najbezpieczniejszym następnym krokiem jest porównanie pełnych oznaczeń urządzenia i starego PCB albo przesłanie ich czytelnych zdjęć do doboru części.
FAQ – płytki sterowania do ekspresów DeLonghi
Czy brak zasilania oznacza uszkodzoną płytę główną?
Nie. Najpierw trzeba wykluczyć gniazdo, przewód, wyłącznik, zabezpieczenia oraz przerwę w instalacji. Jeśli napięcie dociera do modułu, ale jego zasilacz nie wytwarza napięć roboczych, podejrzenie płytki staje się znacznie mocniejsze.
Czy komunikat „General alarm” jest kodem uszkodzonego modułu?
Nie. W wybranych ekspresach DeLonghi taki alarm może być związany między innymi z silnym zabrudzeniem wnętrza. W innych modelach pojawia się także przy problemach mechanicznych lub sygnałach czujników, dlatego znaczenie należy sprawdzić w instrukcji właściwego urządzenia.
Dlaczego po wymianie triaka młynek nadal nie działa?
Triak jest tylko częścią toru sterowania. Przyczyną może być uszkodzony silnik, przewód, obwód bramki triaka, element izolujący, zasilanie elektroniki lub brak sygnału z procesora. Trzeba również potwierdzić, że program rzeczywiście wydaje polecenie mielenia.
Czy można zamontować płytkę o takich samych złączach?
Same złącza nie potwierdzają zgodności. Znaczenie mają numer katalogowy, rewizja PCB, wersja napięciowa, oprogramowanie, układ panelu i dokładny wariant ekspresu.
Czy płytka sterowania wymaga programowania?
Zależy to od numeru i sposobu oferowania części. Niektóre moduły są przygotowane do określonego urządzenia, inne mogą wymagać konfiguracji lub właściwej wersji oprogramowania. Informację trzeba potwierdzić dla konkretnego numeru części, a nie dla całej kategorii.
