Przekładnie i elementy przekładni dla ekspresów do kawy DeLonghi
Przekładnie do ekspresów DeLonghi odpowiadają za ruch zaparzacza i współpracujących mechanizmów. Hałas, przeskakiwanie, blokowanie windy lub błąd pozycjonowania nie zawsze oznaczają uszkodzony silnik. Przed zakupem sprawdź mechanikę, czujniki położenia oraz pełne oznaczenie urządzenia.
Za co odpowiada przekładnia w ekspresie DeLonghi

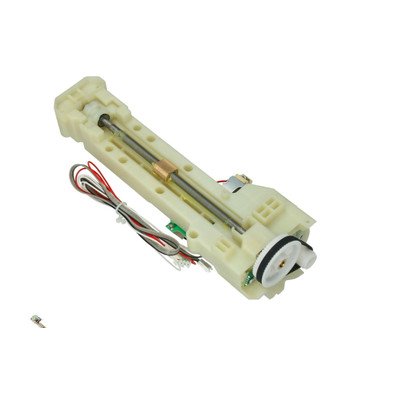

Przekładnia napędu zaparzacza przenosi ruch z silnika na mechanizm, który przesuwa blok zaparzający między pozycją dolną, roboczą i górną. W zależności od rodziny urządzenia może obejmować silnik, koła zębate, pasek, śrubę lub nakrętkę napędową, prowadzenie oraz elementy wykrywające położenie.
W starszych konstrukcjach EAM i ESAM spotyka się napęd z silnikiem oraz paskiem przekazującym ruch na mechanizm windy. W wielu modelach ECAM stosowany jest kompletny napęd grupy zaparzającej z silnikiem i przekładnią. Części o podobnym wyglądzie mogą mieć inne mocowanie, przełożenie, złącze, kierunek pracy albo układ kontroli pozycji.
Objawy problemu z przekładnią
Uszkodzenie mechaniczne lub zużycie elementów napędu może powodować:
- terkotanie, zgrzytanie, trzaski albo przeskakiwanie paska lub kół zębatych;
- zatrzymanie zaparzacza w połowie cyklu;
- brak ruchu windy mimo pracy innych funkcji ekspresu;
- dojeżdżanie do końca zakresu i dalszą pracę silnika;
- cofanie zaparzacza do niewłaściwej pozycji;
- komunikat alarmu ogólnego, błąd zaparzacza albo miganie kontrolek;
- blokadę zaparzacza i problem z jego wyjęciem;
- nierówną pracę, przeciążenie napędu lub ślady stopionego tworzywa przy elementach mechanizmu.
Sam objaw nie potwierdza jeszcze uszkodzenia przekładni. Podobne zachowanie może wywołać zapieczony zaparzacz, nadmiar kawy i osadu, uszkodzona krańcówka, wypadnięty mikrowyłącznik, czujnik Halla, przerwa w przewodach albo problem z płytą sterującą.
Diagnostyka: objaw, sprawdzenie i następny krok
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Silnik pracuje, ale zaparzacz nie przesuwa się | Zerwany lub luźny pasek, uszkodzone koło zębate, pęknięte mocowanie, zablokowana śruba | Po odłączeniu zasilania obejrzyj napęd i sprawdź, czy elementy nie mają pęknięć oraz nadmiernego luzu | Widoczne uszkodzenie mechaniczne uzasadnia wymianę odpowiedniego elementu, ale trzeba również znaleźć przyczynę przeciążenia |
| Silnik tylko buczy albo zatrzymuje się pod obciążeniem | Zatarcie prowadnicy, zaparzacz poruszający się z oporem, zużyte szczotki, uszkodzona przekładnia | Wyjmij zaparzacz, oczyść prowadnice i sprawdź płynność ruchu zgodnie z instrukcją modelu; obejrzyj pasek i koła | Jeżeli mechanizm bez obciążenia nadal pracuje nierówno, podejrzenie dotyczy napędu lub silnika; jeśli zacina się tylko z zaparzaczem, najpierw usuń opory mechaniczne |
| Winda dojeżdża do końca i silnik nie wyłącza się | Niewłaściwe położenie mikrowyłącznika, wypadnięty element sterujący, uszkodzony czujnik lub błąd odczytu pozycji | Sprawdź położenie górnego i dolnego mikrowyłącznika, ich mocowanie oraz przewody; w modelach z enkoderem sprawdź procedurę diagnostyczną właściwą dla urządzenia | Sam pomiar ciągłości styków nie potwierdza prawidłowej pracy pod naciskiem i w czasie cyklu; uszkodzony element może działać poza mechanizmem, ale nie przełączać się w odpowiednim położeniu |
| Po czyszczeniu pojawia się alarm lub zaparzacz zatrzymuje się na dole | Nieprawidłowo założony blok, wysunięty mikrowyłącznik, przestawiona pozycja napędu | Odłącz zasilanie, sprawdź prawidłowe osadzenie zaparzacza i elementów napędu; nie obracaj mechanizmu na siłę | Jeżeli po przywróceniu mocowania problem znika, wymiana przekładni nie jest potrzebna |
| Zaparzacz nie rusza, ale ekspres mieli lub pompuje | Brak sterowania silnikiem, uszkodzenie czujnika, mikrowyłącznika, przewodów albo modułu | Sprawdź złącza, ciągłość przewodów i elementy pozycjonowania; test serwisowy wykonuj tylko według dokumentacji konkretnego modelu | Brak napięcia na silniku nie oznacza automatycznie uszkodzenia modułu. Sterownik może nie uruchamiać napędu, ponieważ nie otrzymuje prawidłowego sygnału z czujnika |
Oględziny mechaniczne
Przed pomiarem elektroniki odłącz ekspres od zasilania i wyjmij zaparzacz, tackę oraz pojemnik na fusy, jeżeli konstrukcja na to pozwala. Usuń luźne resztki kawy i sprawdź, czy prowadnice, suwnica oraz elementy zaparzacza poruszają się bez wyraźnego zacięcia. Nie używaj siły do ustawiania windy, ponieważ można uszkodzić pasek, zęby przekładni albo mocowanie silnika.

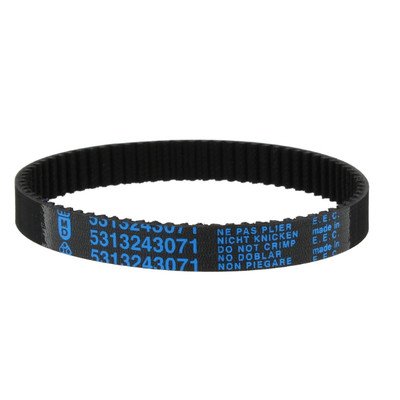

Obejrzyj pasek na całym obwodzie. Pęknięcia, wystrzępienie, ślady ślizgania lub luźne prowadzenie wskazują na problem z napędem, ale nie wyjaśniają, dlaczego doszło do przeciążenia. Przyczyną może być również zbyt duży opór zaparzacza, zaschnięty smar, ciało obce albo nieprawidłowe ustawienie elementu po wcześniejszym demontażu.
Koła zębate sprawdź pod kątem wyłamanych zębów, pękniętych piast, nadmiernego luzu i śladów starcia. Jeżeli przekładnia przeskakuje tylko przy dojeździe do końca zakresu, sprawdź najpierw krańcówki i czujniki położenia. Wymiana samych kół bez usunięcia przyczyny może doprowadzić do powtórnej awarii.
Pomiary elektryczne
Pomiar rezystancji silnika wykonuj wyłącznie po odłączeniu urządzenia od zasilania i po odpięciu silnika od układu, aby wynik nie był zmieniany przez elektronikę ekspresu. Sprawdź, czy uzwojenie nie ma przerwy oraz czy nie występuje zwarcie do metalowej obudowy, jeśli konstrukcja silnika i dostępne punkty pomiarowe na to pozwalają.
Nie stosuj jednej uniwersalnej wartości rezystancji dla wszystkich przekładni DeLonghi. Parametr zależy od zastosowanego silnika, wersji urządzenia i warunków badania. Wynik różniący się od dokumentacji modelu może wskazywać na problem z uzwojeniem, ale prawidłowa rezystancja nie potwierdza sprawności pod obciążeniem, stanu komutatora, szczotek, enkodera ani przekładni.
Mikrowyłączniki można sprawdzić omomierzem po odłączeniu przewodów od badanego elementu. Należy skontrolować stan styków w obu położeniach i sprawdzić, czy przełączenie następuje po prawidłowym naciśnięciu przez mechanizm. Sam fakt, że styk zmienia stan podczas ręcznego naciskania, nie dowodzi, że jest poprawnie ustawiony w ekspresie.
Część modeli ma czujnik Halla lub enkoder kontrolujący ruch i pozycję napędu. Tego elementu nie należy oceniać wyłącznie przez pomiar rezystancji. Potrzebny może być test serwisowy, analiza sygnału albo porównanie z procedurą dla konkretnego modelu. Diagnostyka obwodu zasilającego i pomiary pod napięciem są przeznaczone dla osoby z odpowiednimi kwalifikacjami i narzędziami. Nie podłączaj silnika bezpośrednio do sieci ani nie omijaj czujników i blokad.
Dostęp do przekładni i wymiana
Przekładnia znajduje się zwykle w tylnej lub bocznej części ekspresu, przy prowadzeniu bloku zaparzającego. Dokładny dostęp zależy od rodziny urządzenia. W jednej konstrukcji konieczne może być zdjęcie pokryw bocznych i tylnej, w innej także elementów osłonowych lub panelu. Nie należy przenosić kolejności demontażu z modelu ESAM na ECAM bez sprawdzenia instrukcji serwisowej.
Przed demontażem:
- Wyłącz ekspres przyciskiem, odłącz wtyczkę i poczekaj, aż urządzenie ostygnie.
- Wyjmij tackę, pojemnik na fusy, zbiornik wody i zaparzacz, jeżeli jest dostępny.
- Wykonaj zdjęcia położenia przewodów, złączy, paska i elementów sterujących.
- Oznacz złącza przed odłączeniem. Nie ciągnij za przewody, tylko za obudowę konektora.
- Sprawdź, czy mechanizm nie jest naprężony i czy można go bezpiecznie ustawić w pozycji serwisowej.
Przy wymianie kompletnego napędu porównaj rozmieszczenie mocowań, kształt wyjścia napędowego, złącze, napięcie i oznaczenie części. Przy wymianie samego paska lub koła zębatego trzeba zachować prawidłowe zazębienie i pozycję mechanizmu. W niektórych modelach niewłaściwe ustawienie napędu powoduje, że ekspres po uruchomieniu nie rozpoznaje położenia zaparzacza.
Po montażu sprawdź ręcznie, czy elementy nie ocierają o obudowę, czy pasek biegnie po właściwych kołach i czy mikrowyłączniki są pewnie osadzone. Nie smaruj paska ani elementów elektrycznych. Smar stosuj tylko w miejscach wskazanych dla danego mechanizmu i używaj środka odpowiedniego do kontaktu z elementami ekspresu. Nadmiar smaru może trafić na pasek, czujnik lub części mające kontakt z kawą.
Po złożeniu wykonaj cykl inicjalizacji i test pracy zgodny z instrukcją urządzenia. Sprawdź ruch zaparzacza bez kawy, prawidłowe zatrzymywanie w obu skrajnych położeniach, brak nietypowych odgłosów oraz brak wycieku. Jeżeli napęd nadal pracuje po dojechaniu do końca albo silnik przeciąża się, przerwij test i wróć do diagnostyki czujników oraz mechaniki.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Pomiary pod napięciem, ingerencja w moduł sterujący oraz praca przy otwartym ekspresie nie są przeznaczone dla osoby bez przygotowania.
Jak dobrać przekładnię do DeLonghi
Nie wybieraj części wyłącznie po zdjęciu, nazwie handlowej, liczbie zębów albo zgodności wtyczki. W obrębie rodzin EAM, ESAM, ECAM i ETAM występują różne wersje napędów. Nawet silniki opisane jako przeznaczone do ruchu grupy mogą różnić się konstrukcją, sposobem mocowania i listą obsługiwanych modeli.
Do identyfikacji przygotuj:
- pełny model ekspresu, dokładnie z tabliczki znamionowej;
- numer seryjny lub kod produktu, jeżeli jest podany;
- oznaczenie uszkodzonej części, na przykład 7313217261, 5513227951 albo inne widoczne na elemencie;
- zdjęcie przekładni, złącza, mocowania i tabliczki znamionowej;
- informację, czy potrzebny jest silnik, pasek, koło zębate, kompletny napęd czy element pozycjonowania.
Oznaczenie 7313217261 może występować jako silnik ruchu grupy w wielu modelach, natomiast inne numery dotyczą kompletnych silników z przekładnią lub napędów zaparzacza. Nie oznacza to automatycznie zamienności między wszystkimi ekspresami. Zgodność trzeba potwierdzić dla pełnego modelu oraz konkretnej wersji wykonania.
Najbezpieczniejszy następny krok to odczytanie pełnego oznaczenia z tabliczki i porównanie go z listą kompatybilnych modeli przy wybranej części. Jeżeli oznaczenie jest nieczytelne, przygotuj zdjęcie tabliczki oraz zamontowanego napędu. Sam skrócony model może nie wystarczyć do potwierdzenia wariantu.
Czy wymieniać przekładnię, czy cały zaparzacz?
Jeżeli zaparzacz jest sprawny mechanicznie, a uszkodzenie dotyczy silnika, paska, koła zębatego lub napędu windy, wymiana właściwego elementu może być wystarczająca. Gdy zaparzacz porusza się z dużym oporem, ma pęknięte prowadzenie albo uszkodzony tłok, montaż nowej przekładni bez naprawy bloku może szybko doprowadzić do kolejnej awarii.
Przy alarmie pozycjonowania nie kupuj od razu kompletnej przekładni. Najpierw wyklucz zacięcie zaparzacza, wypadnięty mikrowyłącznik, uszkodzenie przewodów i błąd czujnika. Dopiero gdy mechanika oraz kontrola położenia są sprawne, warto oceniać silnik i koła napędowe.
Konserwacja napędu
Regularnie czyść zaparzacz, prowadnice i okolice napędu z resztek kawy. Elementy ruchome smaruj tylko zgodnie z zaleceniami dla konkretnej konstrukcji. Zbyt mała ilość właściwego smaru może zwiększyć opory, ale przypadkowy preparat, nadmiar środka lub smarowanie paska może pogorszyć działanie.
Nie wciskaj zaparzacza na siłę, gdy nie trafia w prowadzenie. Jeżeli blok został założony w niewłaściwej pozycji, odłącz urządzenie i skorzystaj z procedury odblokowania właściwej dla modelu. Obracanie elementów narzędziem bez kontroli może przestawić napęd lub złamać zęby przekładni.
FAQ
Czy głośna praca ekspresu DeLonghi oznacza uszkodzoną przekładnię?
Nie zawsze. Hałas może powodować suchy lub zanieczyszczony mechanizm zaparzacza, luźny pasek, uszkodzone koło zębate, ciało obce albo silnik pracujący pod nadmiernym obciążeniem. Najpierw sprawdź, czy zaparzacz i prowadnice poruszają się płynnie oraz czy pasek nie jest zużyty.
Czy można sprawdzić silnik przekładni, podłączając go bezpośrednio do 230 V?
Nie. W zależności od modelu napęd może mieć inną konstrukcję, sposób sterowania lub współpracować z enkoderem. Bezpośrednie podłączenie może uszkodzić silnik, elektronikę albo spowodować porażenie. Test wykonuj według dokumentacji konkretnego ekspresu i z zachowaniem kwalifikacji wymaganych do pracy przy napięciu.
Ekspres nie wykrywa pozycji zaparzacza. Czy trzeba kupić przekładnię?
Nie jest to pewne. Przyczyną może być górny lub dolny mikrowyłącznik, czujnik Halla, przewód, błędne ustawienie mechanizmu albo zablokowany zaparzacz. Sprawdź najpierw mocowanie i działanie elementów pozycjonowania, a dopiero potem silnik oraz przekładnię.
Czy część 7313217261 pasuje do każdego ekspresu DeLonghi?
Nie. To oznaczenie występuje przy silnikach ruchu grupy w wielu modelach, ale zgodność zależy od pełnego modelu i wersji urządzenia. Przed zakupem porównaj numer części z katalogiem oraz oznaczenie z tabliczki znamionowej.
Czy po wymianie przekładni trzeba programować ekspres?
Nie można przyjąć jednej zasady dla wszystkich modeli. Niektóre urządzenia wykonują inicjalizację położenia podczas uruchomienia, a inne mogą wymagać procedury testowej lub resetu enkodera opisanej w dokumentacji serwisowej. Nie uruchamiaj przypadkowych procedur z innego modelu.
Co przygotować do doboru przekładni DeLonghi?
Przygotuj pełne oznaczenie modelu z tabliczki znamionowej, numer części ze starego napędu, zdjęcia mocowania i złącza oraz opis objawu. Takie dane pozwalają odróżnić kompletny napęd od samego silnika, paska, koła zębatego lub elementu pozycjonowania.
