Tłoki termobloków do ekspresu DeLonghi
Tłoki termobloków do ekspresów DeLonghi, nazywane też górnymi tłokami lub infuzorami, odpowiadają za uszczelnienie komory parzenia i kierowanie wody przez kawę. Ich usterka może powodować wyciek do tacki lub pojemnika na fusy, brak kawy albo słaby przepływ. Przed zakupem porównaj numer części oraz pełne oznaczenie ekspresu.
Jaką funkcję pełni tłok termobloku w ekspresie DeLonghi?

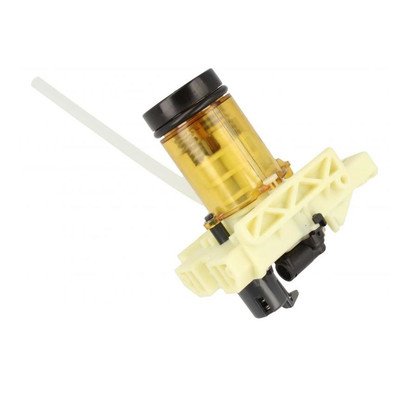

W automatycznych ekspresach DeLonghi górny tłok zaparzający jest nieruchomym zespołem umieszczonym nad wyjmowanym zaparzaczem. W opisach części może występować również jako infuzor, górny tłok, tłok termobloku albo zawór mechaniczny. Nie należy go mylić z tłokiem znajdującym się w wyjmowanej jednostce zaparzającej.
Podczas przygotowania kawy zaparzacz podnosi się i dociska do górnego tłoka. Uszczelka pomiędzy tymi elementami zamyka komorę, a gorąca woda zostaje skierowana przez porcję zmielonej kawy do wylewki. W zespole znajdują się także kanały wodne, zawory, uszczelnienia oraz — zależnie od wykonania — mikrowyłącznik kontrolujący położenie mechanizmu.
Jakie objawy mogą wskazywać na uszkodzony tłok termobloku?
Podejrzenie tłoka jest uzasadnione szczególnie wtedy, gdy ekspres prawidłowo podaje gorącą wodę z osobnej dyszy, lecz podczas płukania lub parzenia kawa nie wypływa z wylewki.
| Objaw | Co może dziać się w tłoku | Co jeszcze trzeba wykluczyć |
| Woda trafia do tacki zamiast do filiżanki | nieszczelny zawór, uszkodzona uszczelka albo pęknięty korpus | zawór spustowy, połączenie wężyka, nieszczelny zaparzacz |
| Woda pojawia się w pojemniku na fusy | nieszczelność między górnym tłokiem a zaparzaczem | zużyte uszczelki wyjmowanego zaparzacza, jego pęknięcie lub nieprawidłowe położenie |
| Gorąca woda działa, ale kawa nie leci | zablokowany kanał tłoka lub jego zawór | zatkane sitko zaparzacza, zaworek ciśnieniowy, przewód lub wylewka kawy |
| Kawa płynie wolno, ekspres syczy, fusy są bardzo mokre | ograniczony przepływ albo utrata ciśnienia w zespole | zbyt drobne mielenie, zabrudzony zaparzacz, słaba pompa, niedrożność układu |
| Mechanizm zatrzymuje się lub zgłasza błąd ogólny | tłok, mocowanie lub mikrowyłącznik mogą nie współpracować prawidłowo | przekładnia, napęd zaparzacza, krańcówki i nieprawidłowy montaż |
Sam komunikat o zbyt drobno zmielonej kawie nie potwierdza uszkodzenia tłoka. W niektórych modelach pojawia się również wtedy, gdy sterownik wykrywa zbyt mały przepływ wody. Przyczyną może być mielenie, kamień, zawór, pompa, przepływomierz albo niedrożny odcinek układu.
Jak odróżnić usterkę tłoka od problemu z zaparzaczem?
Najpierw wyłącz ekspres zgodnie z normalną procedurą, poczekaj, aż mechanizm ustawi się w pozycji spoczynkowej, odłącz zasilanie i pozostaw urządzenie do ostygnięcia. Wyjmowanego zaparzacza nie należy wyciągać przy włączonym ekspresie ani ustawiać na siłę.
- Sprawdź zaparzacz. Obejrzyj korpus, sitko, uszczelki tłoka i ruchome elementy. Sitko zatkane drobinami kawy może ograniczać przepływ mimo sprawnego górnego tłoka.
- Oceń położenie wody. Woda na dnie obudowy wskazuje raczej na nieszczelny wężyk, złącze albo pęknięty element. Woda spływająca do tacki kanałem odpływowym może pochodzić z zaworu mechanicznego lub spustowego.
- Porównaj działanie obiegów. Jeżeli również gorąca woda z dyszy wypływa słabo, nie należy zaczynać od zakupu tłoka. Trzeba sprawdzić zasilanie wodą, filtr, pompę, przepływomierz oraz wspólny odcinek układu.
- Zwróć uwagę na fusy. Sucha, rozsypana kawa może oznaczać, że woda w ogóle nie dotarła do komory. Bardzo mokre fusy i woda obok krążka częściej wskazują na nieszczelność lub zaburzony odpływ, ale nie rozstrzygają, czy winny jest górny, czy dolny zespół.
Oględziny uszczelki nie zawsze wystarczają. Pierścień może wyglądać poprawnie, a mimo to tracić elastyczność, mieć spłaszczony przekrój lub nie uszczelniać po rozgrzaniu i wzroście ciśnienia.
Kontrola przepływu i szczelności
Dokładne ustalenie miejsca wycieku czasem wymaga obserwacji pracującego ekspresu po zdjęciu obudowy albo rozłączania przewodów układu hydraulicznego. Wewnątrz występują napięcie sieciowe, gorące powierzchnie oraz woda pod ciśnieniem.
Takie czynności są przeznaczone dla wykwalifikowanego serwisanta. Wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie wolno uruchamiać ekspresu z luźną wylewką, niezabezpieczonym przewodem ciśnieniowym ani obchodzonym czujnikiem osłony.
Test przepływu pozwala zawęzić niedrożny odcinek, lecz sam nie przesądza o konieczności wymiany tłoka. Jeśli woda dociera do zespołu, ale nie przechodzi dalej, zatkany może być tłok, zaparzacz, przewód prowadzący do wylewki albo sama wylewka. Jeżeli woda jest kierowana do odpływu, trzeba ocenić pracę zaworów i szczelność połączeń.
Pomiar rezystancji nie jest podstawowym testem tłoka, ponieważ jego zasadnicza część działa hydraulicznie i mechanicznie. Miernikiem można sprawdzić oddzielny mikrowyłącznik, jeżeli występuje w danej wersji, ale poprawne przełączanie styków nie potwierdza drożności kanałów ani szczelności zespołu.
Czy wymieniać cały tłok, czy tylko uszczelki?
Regeneracja może mieć sens, jeżeli korpus nie jest pęknięty ani odkształcony, mocowania są całe, a problem wynika z zabrudzenia kanałów lub zużycia dostępnych uszczelnień. Zespół może jednak zawierać kilka zaworów, sprężyn i pierścieni o różnej funkcji. Ich kolejność oraz kierunek montażu muszą zostać zachowane.
Cały tłok warto wymienić, gdy:
- korpus jest pęknięty albo przecieka na trwałym łączeniu;
- gniazdo przewodu lub zawleczki zostało uszkodzone;
- elementy wewnętrzne są zdeformowane lub niekompletne;
- po prawidłowym czyszczeniu i wymianie właściwych uszczelek zespół nadal kieruje wodę do odpływu;
- brak potwierdzonego zestawu naprawczego odpowiedniego dla danego numeru części.

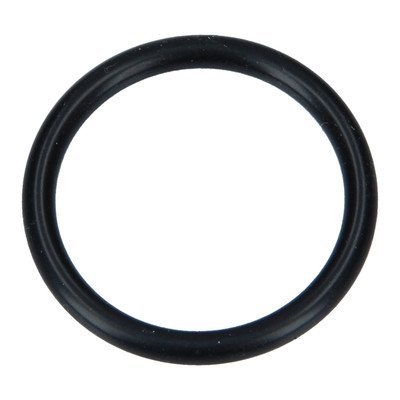

Do uszczelek stosuje się wyłącznie niewielką ilość smaru silikonowego przeznaczonego do kontaktu z żywnością i gorącą wodą. Smar nie może blokować otworów ani trafiać na sitko lub do kanałów kawy. Przypadkowo dobrany O-ring o podobnej średnicy może mieć niewłaściwy przekrój lub materiał i nie zapewnić szczelności w temperaturze roboczej. Odpowiednie elementy można znaleźć w kategorii uszczelek do ekspresów DeLonghi.
Jak wygląda dostęp i wymiana tłoka termobloku?
W ekspresach z rodziny ECAM dostęp zwykle wymaga wyjęcia zbiornika wody, tacki, pojemnika na fusy i zaparzacza, a następnie zdjęcia tylnej, bocznych i górnej części obudowy. W niektórych konstrukcjach trzeba również odsunąć elementy przednie, wylewkę, moduł sterowania, podgrzewacz pary albo ręczny zawór pary. Kolejność nie jest jednakowa dla ECAM, ETAM i poszczególnych wersji wykonania.
Po odsłonięciu zespołu należy:
- wykonać zdjęcia połączeń i oznaczyć przewody oraz wężyki;
- zwolnić zawleczki przewodów bez ich wyginania;
- zabezpieczyć małe O-ringi, które mogą pozostać na króćcu albo wypaść podczas demontażu;
- odłączyć przewody mikrowyłącznika, jeśli należą do danego wykonania;
- sprawdzić wężyki i króćce pod kątem kamienia, pęknięć oraz śladów przegrzania;
- zamontować zespół bez skręcania przewodów i prawidłowo osadzić wszystkie zawleczki.
Nie należy wyciągać przewodu ciśnieniowego przed całkowitym ostygnięciem urządzenia. Połączenie bez O-ringu, z O-ringiem przyciętym przez króciec albo z niepełnie wsuniętą zawleczką może rozszczelnić się dopiero podczas parzenia.
Po montażu wykonuje się płukanie i kilka cykli kontrolnych, obserwując ilość napoju, wygląd fusów oraz wodę w tackach. Próba z otwartą obudową powinna być wykonywana wyłącznie przez serwisanta; bezpieczniejszą kontrolą użytkownika jest test po pełnym złożeniu urządzenia.
Jak dobrać właściwy tłok termobloku DeLonghi?
Oznaczenia takie jak ECAM lub ETAM określają rodzinę konstrukcyjną, ale nie gwarantują zgodności części. Podobne tłoki mogą różnić się przebiegiem kanałów, króćcami, uchwytem, zaworem, mikrowyłącznikiem, przewodem wylewki albo zestawem uszczelek.
Przed zamówieniem przygotuj:
- pełny model ekspresu wraz z literami i końcówką wariantu;
- wszystkie numery z tabliczki znamionowej i dodatkowych etykiet urządzenia;
- numer odczytany ze starego tłoka, jeżeli jest widoczny;
- zdjęcia tabliczki, całego zespołu oraz rozmieszczenia przyłączy;
- informację, czy wymieniany jest kompletny zespół, czy zestaw uszczelnień.

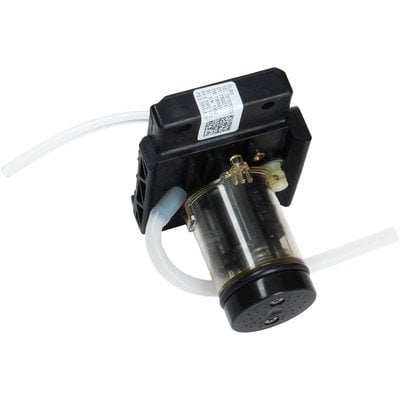

Numery takie jak 5513227961, 7313244171, 7313213261 czy AS00006027 oznaczają różne wykonania lub rewizje. Nie należy wybierać części wyłącznie dlatego, że ma podobną obudowę albo pasuje do innego ekspresu z rodziny ECAM. Jeśli diagnoza wskazuje na wyjmowaną jednostkę, a nie górny tłok, porównaj również zaparzacze do ekspresów DeLonghi. Przy podejrzeniu nieprawidłowego kierowania wody sprawdzenia mogą wymagać także zawory do ekspresów DeLonghi.
Jak ograniczyć zużycie tłoka i uszczelek?
Wykonuj odkamienianie zgodnie z instrukcją konkretnego ekspresu i ustawieniem twardości wody. Sam program odkamieniania nie usuwa jednak resztek kawy z wyjmowanego zaparzacza ani nie naprawia mechanicznie zużytego uszczelnienia.
Regularnie płucz zaparzacz w sposób przewidziany przez producenta, oczyszczaj jego sitko oraz kontroluj, czy porusza się bez zacięć. Nadmierny opór, brud i brak właściwego smarowania zwiększają obciążenie uszczelki w miejscu połączenia z górnym tłokiem. Potrzebne preparaty znajdują się w kategorii środków do pielęgnacji ekspresów.
FAQ – tłoki termobloków do ekspresów DeLonghi
Czy woda w tacce zawsze oznacza uszkodzony tłok termobloku?
Nie. Niewielka ilość wody może pochodzić z płukania i rozprężania układu. Nadmierne napełnianie tacki może powodować tłok, zawór spustowy, połączenie wężyka, zaparzacz albo inna nieszczelność. Ważne jest ustalenie, skąd woda wpływa do tacki.
Dlaczego ekspres podaje gorącą wodę, ale nie przygotowuje kawy?
Obieg gorącej wody może omijać część toru zaparzania. Taki objaw kieruje diagnostykę na górny tłok, zaparzacz, przewód i wylewkę kawy, ale nie wskazuje automatycznie jednego uszkodzonego elementu.
Czy można udrożnić tłok zamiast go wymieniać?
Tak, jeżeli problemem są osady, a korpus, zawory i mocowania pozostają sprawne. Regeneracja wymaga rozebrania zespołu, zachowania położenia sprężyn i zaworów oraz użycia właściwych uszczelek. Pęknięty lub zdeformowany korpus kwalifikuje zespół do wymiany.
Czy wystarczy wymienić duży O-ring tłoka?
Tylko wtedy, gdy dokładnie zlokalizowano nieszczelność i pozostałe elementy są sprawne. Tłok zawiera więcej połączeń oraz uszczelnień, dlatego wymiana jednego pierścienia nie usunie pęknięcia, niedrożności ani usterki zaworu wewnętrznego.
Czy tłok pasujący do jednego modelu ECAM będzie pasował do każdego ECAM?
Nie. W obrębie rodziny ECAM występują różne warianty tłoków i zmiany numerów części. Zgodność należy potwierdzić na podstawie pełnego modelu, danych urządzenia i numeru katalogowego, a nie tylko zdjęcia.
Czy wymiana tłoka wymaga programowania ekspresu?
Typowy mechaniczny tłok nie jest programowany. Po wymianie konieczne jest jednak prawidłowe podłączenie przewodów, wężyków i ewentualnego mikrowyłącznika oraz sprawdzenie szczelności. Inna procedura może obowiązywać, jeśli naprawa obejmuje również elektronikę.
