Części zamienne do czajnika typ 17Z013 Zelmer
Części do czajnika Zelmer typ 17Z013 dobiera się po pełnym oznaczeniu modelu oraz wyglądzie i mocowaniu konkretnego elementu. Przy braku grzania, przerywanej pracy lub problemach z automatycznym wyłączaniem warto najpierw sprawdzić podstawę, styki, przewody, wyłącznik i kontroler górny.
Jakie części obejmuje ta kategoria
Czajnik Zelmer typ 17Z013 składa się z kilku współpracujących obwodów i elementów mechanicznych. Za podgrzewanie odpowiada element grzejny, za doprowadzenie zasilania do korpusu — podstawa z kontrolerem dolnym oraz kontroler górny, a za uruchamianie i wyłączanie — wyłącznik parowy z układem zabezpieczeń. W zależności od zakresu naprawy potrzebne mogą być także części obudowy, pokrywka, filtr, uchwyt, lampka sygnalizacyjna, uszczelnienie lub elementy mocujące.

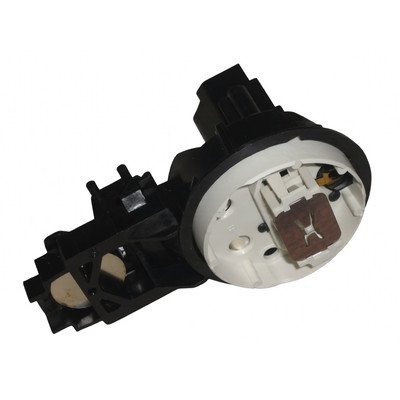

W tej kategorii znajduje się między innymi kontroler górny / złącze do czajnika Zelmer 17Z013, spotykany z oznaczeniami 617201.3023, 6172013023 oraz 12000680. Oznaczenie części należy jednak traktować jako punkt porównania, a nie jako zamiennik identyfikacji urządzenia.
Objaw nie wskazuje od razu jednej części
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Czajnik nie reaguje po ustawieniu na podstawie | Gniazdo, przewód podstawy, kontroler dolny, zabrudzone lub nadpalone styki, kontroler górny, wyłącznik | Stan podstawy, luz połączenia, ślady przegrzania, ciągłość przewodu po odłączeniu urządzenia | Brak ciągłości w przewodzie lub wyraźnie wypalone styki wskazują na konkretny obszar, ale sam pomiar ciągłości nie potwierdza poprawnej pracy pod obciążeniem |
| Kontrolka świeci, lecz woda się nie nagrzewa | Przerwa w elemencie grzejnym, uszkodzone połączenie, kontroler górny lub wyłącznik | Po odłączeniu zasilania sprawdzić obwód grzałki i wszystkie nasuwki | Rezystancję grzałki trzeba porównać z dokumentacją właściwego wariantu. Wartość z innego modelu nie jest uniwersalnym wzorcem dla 17Z013 |
| Czajnik wyłącza się przed zagotowaniem | Osad, nieprawidłowy przepływ pary do wyłącznika, przegrzane styki, problem z kontrolerem lub wyłącznikiem | Ilość wody, drożność kanałów parowych, stan pokrywy, osad i połączenia | Jeżeli czajnik wyłącza się tylko przy małej ilości wody albo po pracy na sucho, zadziałanie zabezpieczenia może być prawidłowe |
| Czajnik nie wyłącza się po zagotowaniu | Wyłącznik parowy, kanał doprowadzający parę, pokrywa niedomknięta lub nieszczelna, element sterujący | Czy para dociera do mechanizmu wyłącznika i czy pokrywa zamyka się prawidłowo | Brak automatycznego wyłączenia jest powodem do przerwania użytkowania do czasu ustalenia przyczyny; nie należy omijać zabezpieczenia |
| Praca jest przerywana przy poruszaniu czajnikiem | Luźne styki podstawy, odkształcone kontakty, pęknięty kontroler górny, przewód z uszkodzoną żyłą | Oględziny styków i pomiar przewodu przy odłączonym urządzeniu | Jeżeli wynik zmienia się przy poruszaniu przewodem lub elementem, możliwa jest usterka mechaniczna niewidoczna podczas pomiaru statycznego |
| Widać nadtopienie, czarny nalot lub czuć zapach spalenizny | Luźne połączenie, zwiększona rezystancja styku, przeciążenie albo przegrzanie elementu | Styki, konektory, przewody, obudowę kontrolera i podstawę | Nie wystarczy oczyścić powierzchni, jeśli sprężystość styku lub izolacja zostały utracone; uszkodzony element trzeba wymienić |
Kontroler górny i złącze — kiedy podejrzewać ten element
Kontroler górny znajduje się w dolnej części korpusu czajnika, przy elemencie grzejnym. Łączy obwód czajnika z kontrolerem w podstawie i współpracuje z układem sterowania oraz zabezpieczeniami termicznymi. Jego problem może powodować brak zasilania po ustawieniu na podstawie, przerywanie grzania, grzanie tylko w określonym położeniu albo ślady przegrzania w miejscu kontaktu.
Nie należy jednak wymieniać go wyłącznie dlatego, że czajnik nie działa. Podobne objawy powodują: uszkodzony przewód zasilający podstawę, kontroler dolny, zabrudzone lub odkształcone styki, wyłącznik parowy, przerwa w grzałce oraz luźna nasuwka przewodu.
Co sprawdzić przed zakupem
- Odłącz czajnik od sieci i zdejmij go z podstawy. Przed pomiarem urządzenie musi być całkowicie suche.
- Obejrzyj styki w podstawie i na spodzie czajnika. Szukaj nadpaleń, wżerów, przebarwień, pęknięć tworzywa i śladów przegrzania.
- Sprawdź, czy przewody i nasuwki przy kontrolerze oraz grzałce są osadzone stabilnie. Luźny konektor może dawać prawidłowy wynik bez obciążenia, a później nagrzewać się podczas gotowania.
- Po odłączeniu przewodów wykonaj pomiar ciągłości odpowiedniego odcinka obwodu. Nie mierz elementu przez równoległe podłączone podzespoły, bo wynik może być mylący.
- Porównaj wynik z dokumentacją serwisową konkretnego wariantu. Pomiar rezystancji pokazuje przerwę lub zwarcie, ale nie ocenia pełnej odporności styku na temperaturę i prąd roboczy.
Jeśli grzałka ma prawidłowy obwód, a podstawowe połączenia i wyłącznik nie wykazują usterki, podejrzenie kontrolera górnego jest bardziej uzasadnione. Nadal warto porównać jego kształt, sposób mocowania, położenie styków i oznaczenie z wymontowaną częścią.
Dostęp do części i wymiana
Dokładna kolejność demontażu zależy od konstrukcji korpusu. W czajnikach Zelmer z podobnym układem serwisowym dostęp do kontrolera górnego uzyskuje się zwykle od spodu: po odkręceniu pokrywy dolnej lub osłony grzałki, zwolnieniu zatrzasków i odłączeniu nasuwek przewodów. W niektórych wykonaniach wcześniej trzeba zdjąć uchwyt, pokrywę albo elementy wyłącznika.
Przed rozłączeniem przewodów wykonaj zdjęcie połączeń i oznacz przewody, jeżeli ich położenie nie wynika jednoznacznie z konstrukcji. Nie ciągnij za przewód — chwytaj konektor odpowiednim narzędziem. Elementy z tworzywa łatwo pękają przy podważaniu, dlatego używaj narzędzia dopasowanego do zatrzasków i pracuj na miękkim podłożu.
Przy montażu:
- zamontuj kontroler w tej samej pozycji i z takim samym ułożeniem przewodów;
- sprawdź, czy konektory są całkowicie wsunięte i nie dotykają obudowy w miejscu, w którym mogłyby się przetrzeć;
- nie zastępuj przewodów przypadkowym przewodem ani nie mostkuj zabezpieczenia termicznego;
- wymień uszkodzone, luźne lub przegrzane konektory, a nie tylko sam element, jeśli źródłem problemu był zły kontakt;
- po złożeniu sprawdź szczelność, stabilność korpusu, działanie wyłącznika i automatyczne odcięcie po zagotowaniu.
Opisane czynności serwisowe dotyczą obwodu sieciowego i wymagają odpowiednich kwalifikacji, doświadczenia oraz właściwych narzędzi. Nie są przeznaczone dla osoby bez przygotowania. Nie wykonuj prób pracy z odsłoniętymi stykami ani pomiarów pod napięciem, jeśli nie masz uprawnień i doświadczenia w pracy z urządzeniami 230 V.
Jak dobrać część do Zelmer 17Z013
Najbezpieczniej porównać jednocześnie:
- pełne oznaczenie urządzenia: Zelmer typ 17Z013;
- oznaczenie wymontowanej części, na przykład 617201.3023 lub 6172013023;
- numer katalogowy lub kod producenta, jeśli znajduje się na części albo w katalogu;
- kształt i średnicę złącza;
- liczbę oraz rozmieszczenie styków;
- sposób mocowania do grzałki lub korpusu;
- położenie elementów współpracujących z podstawą i zabezpieczeniem termicznym.
Samo podobieństwo zdjęcia albo identyczny typ wtyku nie wystarcza. Części do podobnych czajników Zelmer mogą różnić się geometrią, rozstawem mocowań, sprężystością styków lub działaniem zabezpieczenia. Nie zakładaj też, że element opisany jako pasujący do innego typu czajnika będzie zgodny z 17Z013.
Przed zamówieniem odczytaj oznaczenie z tabliczki znamionowej i z uszkodzonego podzespołu. Jeśli numer jest zatarty, prześlij zdjęcie tabliczki oraz części z widocznym mocowaniem i stykami — pozwoli to zawęzić dobór bez kupowania kilku elementów na próbę.
Konserwacja i kontrola po naprawie
Kamień może ograniczać przekazywanie ciepła, zakłócać działanie kanału parowego i przyspieszać przegrzewanie elementów. Regularnie usuwaj osad zgodnie z instrukcją użytkowania, nie zalewaj części elektrycznych i nie zanurzaj podstawy ani dolnej części korpusu w wodzie. Filtr zatrzymujący osady nie zastępuje odkamieniania grzałki.
Po wymianie części wykonaj kontrolę na zimnej wodzie: sprawdź brak wycieku, prawidłowe osadzenie na podstawie, reakcję wyłącznika i pracę kontrolki. Następnie obserwuj pełny cykl gotowania. Jeżeli czajnik nie wyłącza się automatycznie, wyłącza się bardzo wcześnie, iskrzy lub ponownie pojawia się zapach spalenizny, odłącz go od sieci i nie używaj do czasu dalszej diagnozy.
FAQ
Czy kontroler górny pasuje do każdego czajnika Zelmer?
Nie. Kontroler górny musi odpowiadać konstrukcji konkretnego typu czajnika. W przypadku 17Z013 porównaj oznaczenie części, mocowanie, styki i dane urządzenia. Część z podobnego modelu może mieć inne zabezpieczenie lub geometrię.
Czajnik nie działa, ale grzałka ma ciągłość — czy trzeba wymienić kontroler górny?
Nie można tego stwierdzić wyłącznie na podstawie jednego pomiaru. Trzeba jeszcze sprawdzić podstawę, kontroler dolny, przewód, styki, wyłącznik oraz konektory. Ciągłość grzałki wyklucza tylko określony rodzaj jej przerwy i nie potwierdza sprawności pozostałych elementów.
Czy można oczyścić nadpalony styk zamiast wymienić część?
Jeżeli styk jest tylko zabrudzony, oczyszczenie może usunąć problem. Wżery, utrata sprężystości, nadtopienie izolacji lub luźne mocowanie oznaczają jednak uszkodzenie, którego samo czyszczenie nie naprawi. Nie wolno zwiększać docisku przez prowizoryczne doginanie elementu, jeśli może to zmienić działanie zabezpieczenia.
Dlaczego czajnik wyłącza się przed zagotowaniem?
Przyczyną może być zadziałanie zabezpieczenia po pracy na sucho, zbyt mała ilość wody, osad, nieprawidłowe doprowadzenie pary, wyłącznik lub kontroler. Najpierw sprawdź poziom wody, drożność kanału parowego i stan pokrywy, a dopiero potem elementy elektryczne.
Jakie dane przesłać do doboru części?
Podaj pełne oznaczenie Zelmer 17Z013, zdjęcie tabliczki znamionowej oraz zdjęcie wymontowanej części z numerem, złączem i mocowaniem. Przydatne są również zdjęcia podstawy oraz miejsca, w którym wystąpiło nadpalenie lub pęknięcie.
Czy wymiana kontrolera górnego wymaga testu po naprawie?
Tak. Po montażu trzeba sprawdzić połączenia, stabilność części, brak wycieku, prawidłowe grzanie i automatyczne wyłączenie. Sam pomiar rezystancji przed złożeniem nie zastępuje kontroli całego cyklu pracy.
