Części zamienne do czajnika typ 17Z017 Zelmer
Części do czajnika Zelmer 17Z017 pozwalają usunąć między innymi brak grzania, problemy z wyłącznikiem, niesprawne podświetlenie lub wycieki. Przed zakupem ustal przyczynę usterki i porównaj pełne oznaczenie części, sposób mocowania oraz połączenia elektryczne — podobny wygląd kontrolera, podstawy albo elementu obudowy nie potwierdza zgodności.
Co warto ustalić przed zakupem części do czajnika Zelmer 17Z017
Zelmer 17Z017 jest metalowym czajnikiem o pojemności 2 l, zasilanym przez oddzielną podstawę z centralnym złączem obrotowym. Za włączanie urządzenia i automatyczne odłączenie grzania po zagotowaniu wody odpowiada kontroler górny znajdujący się pod dnem czajnika. W podstawie pracuje osobny kontroler dolny doprowadzający zasilanie.
Ta budowa ma znaczenie podczas diagnostyki: brak grzania może wynikać nie tylko z uszkodzenia kontrolera górnego, lecz także z przerwanego przewodu podstawy, niesprawnego kontrolera dolnego, uszkodzonych połączeń albo przerwy w elemencie grzejnym. Nie należy więc zamawiać kontrolera wyłącznie na podstawie objawu „czajnik nie działa”.
Objaw, możliwa przyczyna i kolejność sprawdzania
| Objaw | Co może być przyczyną | Co sprawdzić | Jak rozumieć wynik |
| Czajnik nie świeci i nie grzeje | Gniazdo sieciowe, przewód podstawy, kontroler dolny, zabrudzone lub uszkodzone styki, kontroler górny, grzałka | Najpierw sprawdź gniazdo innym urządzeniem oraz obejrzyj przewód i złącza. Później można zbadać ciągłość obwodu od podstawy do grzałki | Sprawne gniazdo nie potwierdza sprawności podstawy. Przerwa w całym obwodzie wymaga oddzielnego sprawdzenia przewodu, obu kontrolerów i grzałki |
| Kontrolka świeci, ale woda się nie nagrzewa | Przerwana grzałka, wypalone styki, luźna konektorowa końcówka przewodu | Po odłączeniu przewodów od elementu grzejnego zmierz jego rezystancję | Świecąca kontrolka informuje tylko o pracy jej obwodu. Nie dowodzi, że prąd płynie przez grzałkę |
| Wyłącznik nie daje się zatrzasnąć lub czajnik szybko się wyłącza | Nagrzany mechanizm zabezpieczający, problem z przyciskiem albo kontrolerem górnym | Pozostaw czajnik do całkowitego ostygnięcia, nalej prawidłową ilość wody i ponów próbę. Sprawdź swobodę ruchu przycisku | Jeżeli problem powtarza się na zimnym urządzeniu, przy prawidłowym poziomie wody, podejrzenie kontrolera górnego jest uzasadnione, ale wymaga potwierdzenia oględzinami i pomiarem |
| Czajnik nie wyłącza się po zagotowaniu | Kontroler górny, nieprawidłowo złożony lub niedrożny kanał parowy | Natychmiast przerwij użytkowanie. Po ostygnięciu sprawdź, czy kanał pary i jego uszczelka są drożne, kompletne oraz prawidłowo osadzone | Poprawny kanał parowy nie potwierdza sprawności termicznego mechanizmu kontrolera. Niesprawny kontroler należy wymienić, a nie regulować lub mostkować |
| Woda pojawia się pod czajnikiem | Uszczelka rury parowej, uszczelki pokrywy, uszczelki podświetlenia albo uszkodzony metalowy korpus | Na odłączonym, zimnym czajniku wykonaj próbę szczelności zimną wodą i obserwuj miejsce, z którego zaczyna się wyciek | Woda wypływająca spod dolnej osłony nie wskazuje automatycznie jednej uszczelki — może spływać po wnętrzu z miejsca położonego wyżej |
| Filtr wypada z ramki | Wyłamany zaczep filtra lub uszkodzona ramka | Wyjmij filtr i obejrzyj jego boczne zaczepy oraz prowadnice ramki | Osad z kamienia można usunąć, lecz pękniętego zaczepu nie przywróci czyszczenie |
Nie używaj czajnika, jeśli przecieka, nie wyłącza się automatycznie, ma nadpalone styki albo uszkodzony przewód. Woda przedostająca się do kontrolera lub podstawy może powodować zwarcie i porażenie prądem.
Jak sprawdzić grzałkę i obwód zasilania
Przed pomiarem wyjmij wtyczkę podstawy z gniazda, zdejmij czajnik, wylej wodę i dokładnie osusz urządzenie. Rezystancji nie mierzy się w obwodzie znajdującym się pod napięciem.
Pomiar elementu grzejnego
Aby wynik nie obejmował kontrolera i pozostałych połączeń, przewody elementu grzejnego powinny być odłączone. Miernik ustaw na pomiar rezystancji i przyłóż sondy do dwóch zacisków grzałki.
Dla danych znamionowych modelu 17Z017 — 1850–2200 W przy 220–240 V — obliczeniowa rezystancja sprawnego elementu jest rzędu około 26 Ω. Rzeczywisty wynik może nieznacznie zależeć od temperatury elementu, dokładności miernika i rezystancji przewodów pomiarowych.
- wynik zbliżony do wartości obliczeniowej wskazuje, że drut oporowy nie ma przerwy, ale nie potwierdza stanu izolacji ani niezawodności pod obciążeniem;
- wskazanie OL, nieskończoności lub brak ciągłości oznacza przerwę w elemencie grzejnym;
- wynik bliski zeru jest nieprawidłowy lub świadczy o błędnie wybranym zakresie i wymaga ponownego pomiaru po zwarciu sond kontrolnych.
W tym modelu uszkodzenie grzałki oznacza według konstrukcji serwisowej wymianę korpusu z zespołem grzejnym, a nie samego drutu oporowego.
Kontrola upływu do metalowego korpusu
Nie może występować przewodzące połączenie między zaciskiem roboczym grzałki a dostępnym metalowym korpusem. Zwykły multimetr może ujawnić wyraźne zwarcie, lecz wskazanie braku przejścia nie potwierdza bezpiecznej izolacji. Do miarodajnego badania potrzebny jest miernik rezystancji izolacji, a po naprawie również kontrola ciągłości przewodu ochronnego.
Opisane badania bezpieczeństwa elektrycznego oraz pomiary pod napięciem są przeznaczone dla wykwalifikowanego technika dysponującego odpowiednimi przyrządami. Nie wolno zasilać rozebranego czajnika ani omijać zabezpieczeń termicznych.
Jak odróżnić kontroler górny od problemu w podstawie
Jeżeli grzałka ma ciągłość, kolejnym krokiem jest sprawdzenie toru zasilania:
- Obejrzyj centralne styki podstawy i czajnika. Nadtopienie, wżery, przebarwienia albo luzy są podstawą do wymiany uszkodzonego elementu.
- Sprawdź ciągłość przewodu przyłączeniowego podstawy, poruszając nim delikatnie przy odłączonym zasilaniu. Wynik zmieniający się podczas poruszania może wskazywać na przerwę żyły.
- Zbadaj kontroler dolny oraz połączenia konektorowe w podstawie.
- Dopiero po wykluczeniu podstawy, przewodów i grzałki sprawdzaj kontroler górny.
Kontroler górny powinien na zimno, po mechanicznym włączeniu, zamknąć odpowiedni tor zasilania grzałki. Punkty pomiarowe należy identyfikować według oznaczeń i schematu właściwego dla tej części — wygląd złącza nie uzasadnia przyjęcia uniwersalnego pinoutu.
Gdzie znajduje się kontroler górny i jak go wymienić
W modelu 17Z017 kontroler górny znajduje się pod dolną pokrywą czajnika. Dostęp zgodny z konstrukcją tego typu obejmuje:
- Odłączenie podstawy od sieci, opróżnienie czajnika i jego całkowite osuszenie.
- Ułożenie czajnika na miękkim podłożu, aby nie porysować obudowy.
- Odkręcenie trzech wkrętów mocujących dolną pokrywę i ostrożne zdjęcie osłony bez wyłamywania zaczepów.
- Udokumentowanie ułożenia przewodów i złączy przed ich odłączeniem.
- Odłączenie przewodów łączących element grzejny z kontrolerem.
- Odkręcenie trzech nakrętek mocujących i wyjęcie kontrolera razem z przyciskiem wyłącznika.
Podczas montażu powierzchnie styku kontrolera i płyty grzejnej należy oczyścić z pozostałości starej pasty termoprzewodzącej, a następnie nałożyć nową warstwę preparatu odpowiedniego do tego zastosowania. Pominięcie tego etapu może pogorszyć przekazywanie temperatury do mechanizmu zabezpieczającego.
Po wymianie sprawdź prawidłowe ułożenie przewodów, mocowanie konektorów, działanie przewodu ochronnego, swobodę przycisku oraz szczelność urządzenia. Próba działania może zostać wykonana dopiero po kompletnym zamontowaniu wszystkich osłon.
Opisane czynności serwisowe wymagają znajomości urządzeń klasy I, właściwych narzędzi oraz umiejętności wykonania pomiarów ochronnych. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Przeciek w Zelmerze 17Z017 — czego nie uszczelniać przypadkowym klejem
W konstrukcji 17Z017 potencjalnymi miejscami wycieku są między innymi uszczelka rury parowej, uszczelki pokrywy metalowej i górnej, uszczelki przy diodach oraz sam korpus. Przed demontażem należy więc ustalić początek wycieku, a nie kierować się miejscem, z którego woda ostatecznie wypływa spod obudowy.
Nie stosuj przypadkowego silikonu, kleju lub masy uszczelniającej w obszarze mającym kontakt z wodą pitną i wysoką temperaturą. Preparat musi być wyraźnie dopuszczony do takiego zastosowania, a naprawa nie może utrudniać działania zabezpieczeń. Pęknięty, skorodowany lub rozszczelniony korpus należy wymienić. Po naprawie wykonaj próbę zimną wodą poza podstawą i pozostaw czajnik na suchej powierzchni, aby sprawdzić, czy wyciek nie powraca.
Jak dobrać części do czajnika Zelmer typ 17Z017

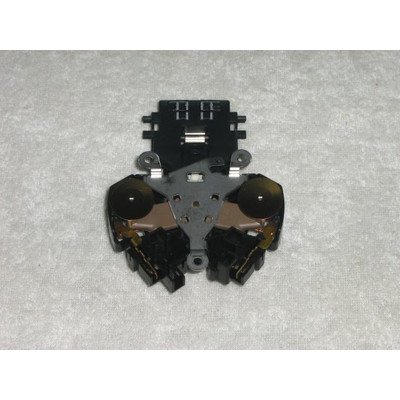

Podstawą doboru jest pełne oznaczenie typ 17Z017 oraz numer części zdemontowanego elementu. Przykładowo kontroler górny przewidziany w dokumentacji tego modelu ma oznaczenie 6172017015. W obrocie może występować także dodatkowy numer katalogowy dystrybutora, dlatego warto porównać oba oznaczenia z opisem produktu.
Przy kontrolerze sprawdź również:
- rozmieszczenie i rodzaj styków;
- kształt przycisku oraz współpracującego popychacza;
- liczbę i rozstaw punktów mocowania;
- powierzchnię kontaktu termicznego z płytą grzejną;
- zgodność katalogową z typem 17Z017.
Części z modeli 17Z010, 17Z012, 17Z014 lub 17Z018 mogą wyglądać podobnie, ale samo podobieństwo nie potwierdza zamienności. Nie należy dopasowywać kontrolera przez przerabianie mocowań, przewodów albo zabezpieczeń. Pozostałe grupy podzespołów można porównać w kategorii części do czajników i dzbanków Zelmer, lecz przed zamówieniem trzeba sprawdzić przypisanie konkretnego produktu do typu 17Z017.
FAQ — części i naprawa czajnika Zelmer 17Z017
Czy brak grzania oznacza uszkodzony kontroler górny?
Nie. Ten sam objaw może powodować przerwany przewód podstawy, uszkodzony kontroler dolny, wypalone połączenie albo przerwana grzałka. Kontroler górny należy podejrzewać po sprawdzeniu zasilania, styków i ciągłości elementu grzejnego.
Jaką rezystancję powinna mieć grzałka w czajniku 17Z017?
Z danych znamionowych wynika wartość rzędu około 26 Ω. Pomiar wykonuje się na odłączonej i odseparowanej od obwodu grzałce. Brak ciągłości oznacza przerwę, ale prawidłowa rezystancja nie zastępuje badania izolacji.
Dlaczego czajnik świeci, ale nie grzeje?
Kontrolka może być zasilana mimo przerwy w obwodzie grzałki. Trzeba sprawdzić rezystancję elementu grzejnego, konektory i styki kontrolera. Sama świecąca dioda lub neonówka nie potwierdza sprawności układu grzewczego.
Czy można naprawić kontroler przez zwarcie jego styków?
Nie. Mostkowanie kontrolera usuwa funkcję automatycznego wyłączania i zabezpieczenia przed przegrzaniem. Uszkodzony kontroler należy wymienić na zgodny element, zachowując prawidłowe połączenia i kontakt termiczny.
Co zrobić, gdy czajnik nie wyłącza się po zagotowaniu?
Natychmiast odłącz go od zasilania i nie używaj do czasu naprawy. Należy sprawdzić drożność i montaż kanału parowego, uszczelkę rury parowej oraz kontroler górny. Poprawnie działający model powinien automatycznie przerwać grzanie.
Czy numer 6172017015 wystarczy do doboru kontrolera?
Jest to numer kontrolera górnego wskazany dla typu 17Z017, ale przed zakupem warto potwierdzić pełne oznaczenie czajnika oraz porównać konstrukcję, mocowania i złącza. Dodatkowy numer widoczny w ofercie może być numerem katalogowym stosowanym w późniejszej dystrybucji.
