Części zamienne do ekspresu Maestro typ 13Z012 Zelmer
Części zamienne do ekspresu kolbowego Zelmer Maestro typ 13Z012 pomagają usunąć wycieki, problemy z przepływem, grzaniem wody i wytwarzaniem pary. Przed zakupem sprawdź, czy przyczyną jest sitko, uszczelka, zawór, pompa czy obwód termobloku. Część dobieraj według pełnego oznaczenia ekspresu, numeru elementu oraz sposobu jego podłączenia i mocowania.
Jak rozpoznać przyczynę usterki ekspresu Zelmer 13Z012?
Maestro 13Z012 jest ekspresem kolbowym z termoblokiem, pompą ciśnieniową, zaworem dozującym oraz oddzielnymi drogami wypływu przez głowicę parzenia i rurkę pary. Ta budowa pozwala zawęzić obszar usterki bez wymieniania kolejnych części na próbę.
| Objaw | Co może być przyczyną | Jak zawęzić diagnozę |
| Kawa kapie bardzo wolno | zatkane sitko kolby, zbyt drobno zmielona lub zbyt mocno ubita kawa, zabrudzone sitko głowicy, kamień, osłabiona pompa | uruchom przepływ bez kolby, następnie z pustą kolbą i dopiero z kawą |
| Woda nie wypływa ani z głowicy, ani z rurki | zamknięty zawór zbiornika, nieszczelny przewód ssący, zapowietrzenie, osad w układzie, pompa lub jej zasilanie | sprawdź wypływ ze zbiornika i obecność wody przed pompą; samo buczenie pompy nie potwierdza tłoczenia |
| Z rurki płynie woda lub para, ale nie z głowicy | sitko wylotowe głowicy, zawór dozujący albo odcinek prowadzący do komory parzenia | porównaj oba tory przepływu i oczyść dostępne sitka przed demontażem zaworu |
| Ekspres podaje zimną wodę | termostat, grzałka termobloku, bezpiecznik termiczny, czujnik temperatury, przekaźnik lub połączenia | oddziel sprawny przepływ hydrauliczny od braku nagrzewania; nie zaczynaj od wymiany pompy |
| Woda lub para wydostaje się do wnętrza | wężyk ciśnieniowy, O-ring złączki, połączenie termobloku, korozja powierzchni uszczelniającej albo pęknięcie | ustal dokładne miejsce wycieku podczas pracy; mokra podstawa nie wskazuje automatycznie uszczelki głowicy |
| Napar wypływa ponad kolbą | zabrudzona krawędź sitka, niedokręcona kolba, zużyta uszczelka komory parzenia lub nadmierny opór przepływu | oczyść obrzeże sitka, wykonaj próbę bez kawy i obejrzyj uszczelkę po ostygnięciu ekspresu |
Kawa nie leci albo ekspres traci ciśnienie
Najpierw wyjmij kolbę i sprawdź wypływ z samej głowicy. Prawidłowy przepływ bez kolby, który zanika dopiero po wsypaniu kawy, kieruje diagnostykę w stronę sitka, stopnia zmielenia, ilości kawy i siły ubicia. Nie jest to jeszcze dowód zużycia pompy.

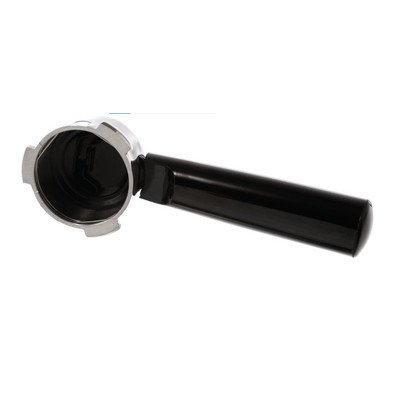

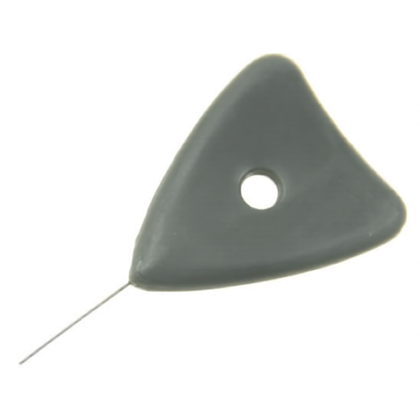

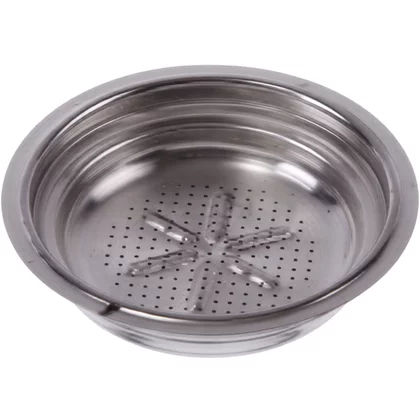

Jeżeli problem występuje także z pustym sitkiem, wyjmij je z kolby i obejrzyj otwory pod światło. Osad kawowy może blokować je od strony niewidocznej podczas zwykłego płukania. W modelu 13Z012 przewidziano również czyszczenie sitka głowicy i dyszy odpowiednią przetyczką. Nie poszerzaj otworów grubym drutem, ponieważ zmiana ich średnicy wpływa na przepływ i pracę sitka.
Brak wypływu z obu dróg — głowicy i rurki — wymaga sprawdzenia wcześniejszej części obiegu:
- Napełnij i prawidłowo osadź zbiornik.
- Nad zlewem ostrożnie naciśnij zawór na dnie wyjętego zbiornika. Woda powinna wypływać swobodnie; wykonuj tę kontrolę bez podłączania ekspresu do sieci.

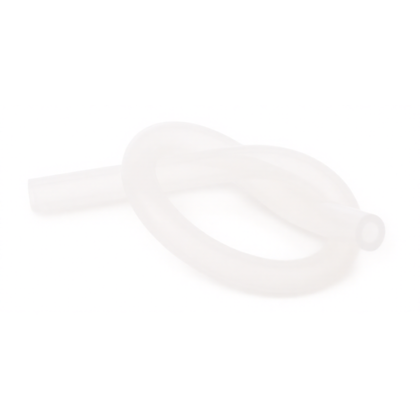

- Sprawdź, czy wężyk między zbiornikiem a pompą nie jest zagięty, pęknięty lub nieszczelny. Pompa wibracyjna może wtedy zasysać powietrze zamiast wody.
- Jeżeli urządzenie było długo nieużywane albo pracowało z twardą wodą, uwzględnij zapowietrzenie i osad ograniczający przepływ.
Odkamienianie ma sens przy stopniowym pogarszaniu przepływu, ale nie usunie pękniętego przewodu, uszkodzonego zaworu ani przerwy w uzwojeniu pompy. Stosuj preparat przeznaczony do ekspresów i proporcje podane przez jego producenta. Nie mieszaj środków chemicznych i dokładnie wypłucz obieg.
Jak sprawdzić pompę?
W tym modelu spotyka się pompę wibracyjną, jednak jej wykonanie może zależeć od wersji urządzenia. Dźwięk pracy oznacza jedynie, że element mechanicznie drga — nie potwierdza zasysania wody ani uzyskania właściwego przepływu pod obciążeniem.
Po odłączeniu ekspresu od sieci można odpiąć przewody pompy i sprawdzić ciągłość jej cewki omomierzem. Wynik OL lub nieskończona rezystancja wskazuje na przerwę. Skończona rezystancja nie potwierdza jednak sprawności zaworów wewnętrznych, wydajności ani ciśnienia pompy. Nie należy przyjmować jednej wartości rezystancji dla wszystkich pomp montowanych w tej kategorii — porównaj wynik z oznaczeniem konkretnego elementu.
Próba wydajności pompy oraz pomiary napięcia podczas pracy odbywają się przy napięciu sieciowym i w otwartym urządzeniu. Takie czynności są przeznaczone dla wykwalifikowanego technika, który potrafi zabezpieczyć instalację elektryczną i gorący układ wodny.
Ekspres nie grzeje wody

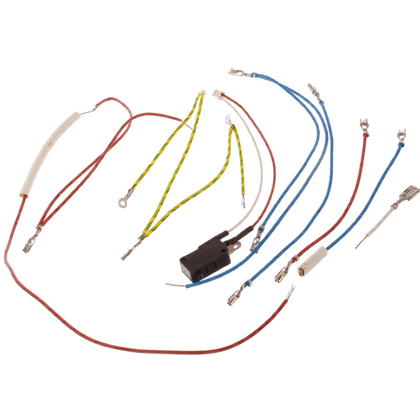

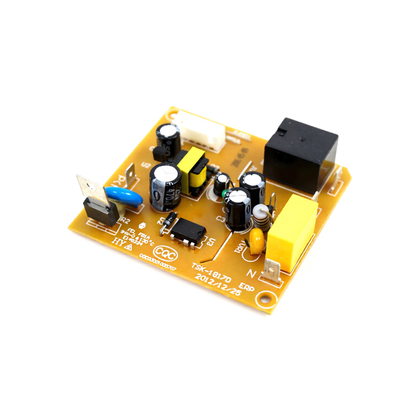

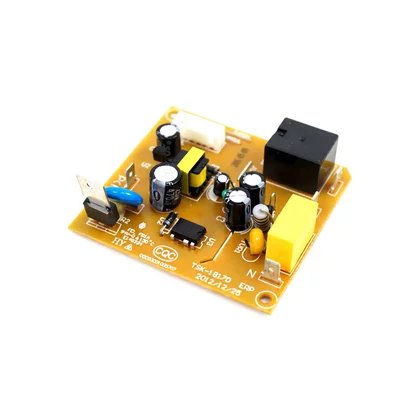

Jeżeli pompa podaje wodę, ale pozostaje ona zimna, układ hydrauliczny przynajmniej częściowo działa. W 13Z012 należy wtedy rozpatrywać grzałkę termobloku, termostat, bezpiecznik termiczny, czujnik temperatury, przekaźnik sterujący oraz przewody i złącza.
Po wyjęciu wtyczki i całkowitym ostygnięciu urządzenia technik może odłączyć badany element od instalacji i wykonać pomiar ciągłości:
- grzałka: przerwa wskazuje na uszkodzenie obwodu grzejnego; w dokumentacji serwisowej grzałka występuje jako część termobloku;
- bezpiecznik termiczny: brak ciągłości oznacza jego zadziałanie, ale przed wymianą trzeba znaleźć przyczynę przegrzania;
- termostat i czujnik: wynik należy interpretować zgodnie z ich charakterystyką oraz temperaturą pomiaru.
Pomiar rezystancji samej grzałki nie sprawdza sterowania. Grzałka może być elektrycznie ciągła, lecz nie otrzymywać zasilania z powodu przekaźnika, płytki, termostatu lub uszkodzonego połączenia. Nie wolno podłączać jej bezpośrednio do sieci w celu „szybkiej próby”.
Skąd pochodzi wyciek?
Miejsce pojawienia się wody pomaga wybrać właściwą część:
Wyciek przy krawędzi kolby
Usuń drobiny kawy z obrzeża sitka i powierzchni przylegania uszczelki. Sprawdź próbę z pustą kolbą. Jeżeli napar nadal wydostaje się ponad jej uchwytem, obejrzyj uszczelkę komory parzenia pod kątem stwardnienia, pęknięcia, trwałego spłaszczenia lub deformacji. Wymiana samej uszczelki nie pomoże, gdy sitko głowicy jest niedrożne i w układzie powstaje nadmierny opór.
Woda pod zbiornikiem
Sprawdź pęknięcia zbiornika, zawór denny i jego uszczelnienie oraz złączkę doprowadzającą wodę do ekspresu. Jeżeli wyciek pojawia się również w wyłączonym, zimnym urządzeniu, bardziej podejrzana jest część układu znajdująca się przed pompą niż wężyk ciśnieniowy.
Woda lub para wewnątrz obudowy

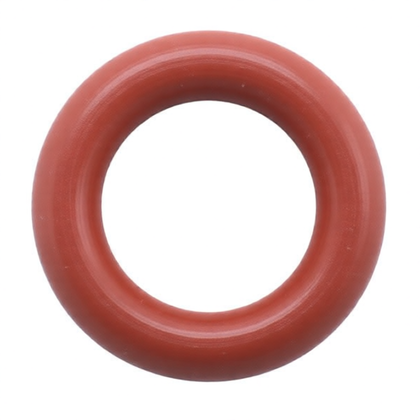

Wyciek występujący tylko podczas pompowania może pochodzić z przewodów ciśnieniowych, O-ringów, zaworu dozującego albo termobloku. Oprócz uszczelki trzeba obejrzeć powierzchnie jej przylegania. Wżery, odkształcenia lub pęknięcie korpusu mogą uniemożliwić trwałe uszczelnienie nawet po założeniu nowego elementu. Klejenie termobloku przypadkowym silikonem nie jest równoważne bezpiecznej naprawie części pracującej z gorącą wodą i parą.
Dysza nie spienia mleka

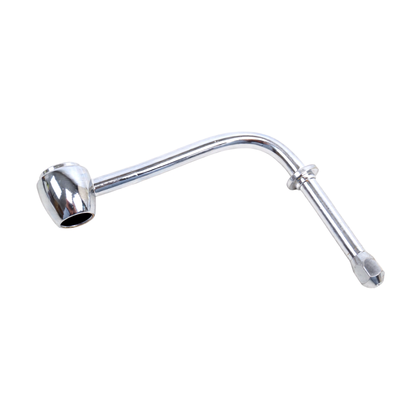

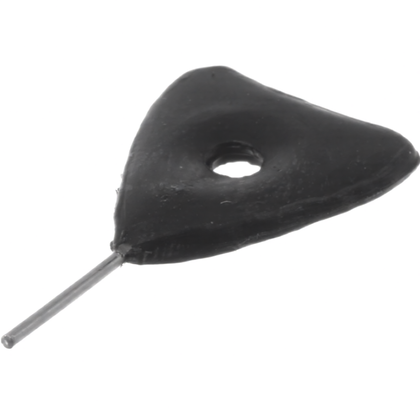

Po użyciu przetrzyj ostudzoną osłonę rurki i przepuść krótko parę zgodnie z instrukcją urządzenia. Zaschnięte mleko blokuje zarówno wylot pary, jak i dopływ powietrza potrzebny do tworzenia piany. Po ostygnięciu zdejmowane elementy można umyć i udrożnić przeznaczoną do tego przetyczką.
Jeżeli z dyszy wydobywa się mocna para, lecz mleko nie zwiększa objętości, w pierwszej kolejności sprawdź czystość osłony, położenie otworów i temperaturę mleka. Gdy równocześnie słabnie wypływ przez głowicę, przyczyny należy szukać także we wspólnym układzie zasilania wodą, pompie lub termobloku. Brak przepływu tylko w jednym położeniu pokrętła może wskazywać na zawór dozujący albo współpracujące z nim wyłączniki.
Dostęp i wymiana części w Zelmer Maestro 13Z012

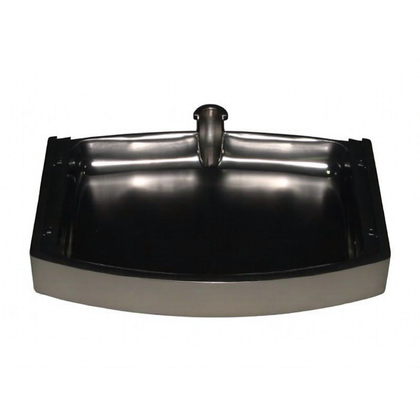

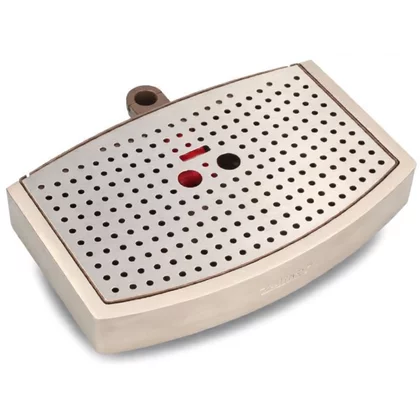

Przed demontażem wyłącz urządzenie, wyjmij wtyczkę, opróżnij zbiornik i zaczekaj, aż termoblok oraz rurka pary całkowicie ostygną. Wyjmij kolbę i tackę ociekową. Wewnętrzne podzespoły są dostępne po demontażu elementów podstawy, tylnej i górnej obudowy; zakres rozbierania zależy od wymienianej części.
- Do uszczelki i sitka komory parzenia prowadzi dostęp od góry głowicy po zdjęciu jej osłony.
- Pompa jest połączona z wężykiem ssącym, wężykiem ciśnieniowym, przewodami elektrycznymi, bezpiecznikiem termicznym i elastycznymi uchwytami.
- Termoblok ma połączenia elektryczne oraz kilka przewodów ciśnieniowych zabezpieczonych tulejkami, O-ringami i pokrywami złączek.

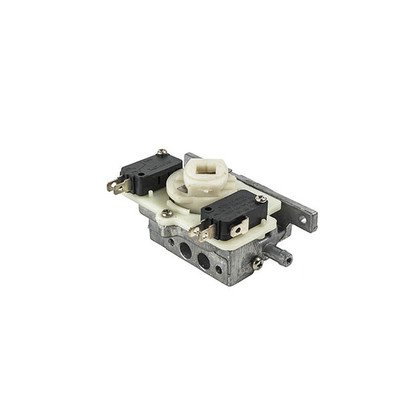

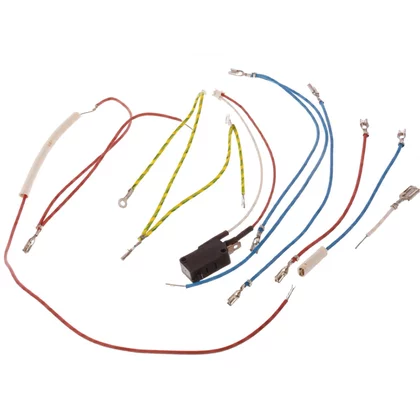

- Zawór dozujący współpracuje z pokrętłem i wyłącznikami; przed odłączaniem złączy trzeba je jednoznacznie oznaczyć.
Przed wyjęciem wężyka zrób zdjęcie jego przebiegu, oznacz przewody i zabezpiecz małe zawleczki. Nie ciągnij za przewody, nie zamieniaj przyłączy i nie montuj zużytych O-ringów ponownie, jeśli są przecięte lub trwale spłaszczone. Po naprawie najpierw wykonaj kontrolę wzrokową i próbę szczelności bez kolby.
Opisane prace wewnątrz ekspresu wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania, zwłaszcza gdy diagnoza wymaga pracy przy napięciu sieciowym.
Jak dobrać części do ekspresu Zelmer Maestro typ 13Z012?
Podstawą jest pełne oznaczenie z tabliczki znamionowej, w tym typ 13Z012, oraz wszystkie dodatkowe numery wersji i numer fabryczny, jeśli występują. Przy części zdemontowanej sprawdź również numer wybity na elemencie. W dokumentacji tego modelu stosowano numery zaczynające się między innymi od 613201..., natomiast nowsze oznaczenia katalogowe mogą mieć inną postać. Zmianę numeru należy potwierdzić w katalogu, a nie zakładać na podstawie podobnego wyglądu.
W zależności od części porównaj:
- numer katalogowy i potwierdzone zamienniki numeru;
- średnice, przekrój i materiał uszczelki;
- moc, napięcie, króćce i złącza pompy;
- kształt oraz mocowanie sitka, kolby, tacki lub osłony;
- układ przyłączy zaworu, mikrowyłącznika albo termobloku;
- stronę montażu i położenie elementów zabezpieczających.
Identyczne złącze albo zbliżony wymiar nie gwarantują zgodności. Przed zamówieniem porównaj numer starej części z opisem produktu. Jeśli oznaczenie jest nieczytelne, przygotuj zdjęcie tabliczki znamionowej oraz fotografie elementu, jego mocowań i przyłączy. Pozostałe grupy modelowe znajdziesz w kategorii części do ekspresów Zelmer.
FAQ – części i naprawa ekspresu Zelmer 13Z012
Dlaczego ekspres buczy, ale nie pobiera wody?
Buczenie potwierdza ruch pompy, lecz nie przepływ. Sprawdź zawór zbiornika, osadzenie pojemnika, szczelność wężyka ssącego, zapowietrzenie i niedrożność. Dopiero potem oceniaj pompę.
Jak odróżnić zatkane sitko od słabej pompy?
Uruchom przepływ kolejno bez kolby, z pustą kolbą i z kawą. Dobry wypływ bez kolby, który zanika po jej założeniu, wskazuje głównie na sitko, kawę lub zabrudzenie głowicy. Słaby przepływ wszystkimi drogami bardziej obciąża wspólny obieg wody albo pompę.
Czy wyciek ponad kolbą oznacza konieczność wymiany uszczelki?
Nie zawsze. Najpierw usuń kawę z krawędzi sitka, sprawdź prawidłowe zamocowanie kolby oraz drożność sitka głowicy. Uszczelkę wymień, gdy jest pęknięta, twarda, zdeformowana albo nie uszczelnia mimo czystych powierzchni.
Czy sprawna grzałka oznacza, że termoblok jest dobry?
Nie. Ciągłość grzałki nie wyklucza problemu z termostatem, czujnikiem, bezpiecznikiem termicznym, przekaźnikiem, przewodami ani wycieku samego korpusu termobloku.
Czy można kupić pompę tylko na podstawie mocy 47 W?
Nie. Trzeba dodatkowo porównać napięcie, oznaczenie producenta, kierunek i średnicę króćców, złącza elektryczne, mocowanie oraz zgodność katalogową z konkretną wersją 13Z012.
Co przygotować, gdy numer starej części jest niewidoczny?
Zrób czytelne zdjęcie całej tabliczki znamionowej ekspresu oraz części z kilku stron. Pokaż jej mocowanie, złącza i wymiary charakterystyczne, bez usuwania zer, ukośników ani końcówek oznaczenia.
