Części zamienne do ekspresu Nerro Plus typ 13Z016 Zelmer
Części zamienne do ekspresu Zelmer Nerro Plus typ 13Z016 pomagają usunąć usterki panelu sterowania, obiegu wody, parzenia i spieniania mleka. Przed zakupem ustal, czy problem powoduje zużyty podzespół, kamień, niedrożne sitko albo nieszczelność. Porównaj pełny typ urządzenia, oznaczenie wymontowanej części, mocowania i złącza.
Jak diagnozować ekspres Zelmer Nerro Plus 13Z016?
Zelmer Nerro Plus 13Z016 jest ekspresem kolbowym ze zbiornikiem wody, głowicą zaparzającą, uchwytem filtra, panelem sterowania oraz dyszą pary i gorącej wody. Podczas diagnozy warto obserwować nie tylko końcowy objaw, lecz także to, czy urządzenie się nagrzewa, czy pompa jest słyszalna i którędy przepływa woda.
Przed rozebraniem ekspresu wyjmij wtyczkę, poczekaj na całkowite ostygnięcie urządzenia i opróżnij zbiornik oraz tackę. Termoblok, metalowe przewody i dysza mogą pozostawać gorące również po zakończeniu pracy.
Ekspres nie podaje kawy albo woda płynie kroplami
Najpierw wyjmij kolbę i uruchom krótki przepływ przez samą głowicę. Wynik pozwala rozdzielić dwie grupy przyczyn:
- Woda płynie bez założonej kolby – pompa i główny obieg przynajmniej częściowo pracują. Sprawdź sitko, kanały kolby, ilość kawy, stopień zmielenia oraz siłę ubicia. Zbyt drobno zmielona lub nadmiernie ubita kawa może prawie zatrzymać przepływ mimo sprawnego ekspresu.
- Woda nie płynie również bez kolby – sprawdź napełnienie i osadzenie zbiornika, drożność jego zaworu, kratkę głowicy oraz położenie regulatora pary i gorącej wody. Dalszymi przyczynami mogą być kamień, zapowietrzenie, niesprawna pompa, zawór albo jej układ sterowania.
Jeżeli gorąca woda wypływa z dyszy, ale nie z głowicy, pompa potrafi wytworzyć przepływ. Podejrzenie należy wtedy skierować na kratkę głowicy, kanał prowadzący do niej lub zawór przełączający przepływ. Jeżeli nie działa ani głowica, ani dysza, problem może znajdować się wcześniej w obiegu: przy zbiorniku, pompie, przewodach albo układzie grzewczym.
Samo buczenie pompy nie potwierdza jej sprawności. Oznacza jedynie, że jej elektromagnes prawdopodobnie jest pobudzany. Pompa może pracować głośno, a mimo to nie zasysać wody, nie otwierać zaworu wyjściowego lub nie uzyskiwać wymaganego przepływu. Z kolei brak dźwięku nie przesądza o uszkodzeniu pompy — przyczyną może być także przewód, złącze, element wykonawczy płytki lub brak sygnału sterującego.
Kiedy pomaga czyszczenie i odkamienianie?
Kamień może ograniczyć przepływ przez głowicę i układ grzewczy, ale odkamienianie nie naprawi pękniętej pompy, uszkodzonego zaworu ani przerwanego obwodu elektrycznego. Ma ono sens szczególnie wtedy, gdy przepływ pogarszał się stopniowo, kawa zaczęła wypływać kroplami albo na kratce głowicy widać osad.
Instrukcja modelu 13Z016 przewiduje demontaż i oczyszczenie kratki filtracyjnej głowicy przed właściwym cyklem odkamieniania. Procedurę należy wykonać zgodnie z instrukcją urządzenia, łącznie z końcowym płukaniem czystą wodą. Nie uruchamiaj suchej pompy przez dłuższy czas i nie zwiększaj stężenia preparatu w przekonaniu, że przyspieszy to usuwanie zatoru.
Po odkamienianiu wykonaj próbę bez kawy. Równy przepływ z głowicy wskazuje, że ograniczenie było związane z osadem lub zabrudzeniem. Brak poprawy oznacza, że trzeba sprawdzić kolejne elementy obiegu zamiast powtarzać agresywne czyszczenie.
Wyciek wody – miejsce wycieku wskazuje kierunek kontroli
| Miejsce wycieku | Możliwe przyczyny | Co sprawdzić |
| Przy krawędzi kolby | niedokręcona kolba, fusy na rancie, zabrudzona głowica, zużyta uszczelka | Oczyść rant sitka i głowicę, załóż kolbę bez nadmiernej siły i obserwuj połączenie podczas krótkiej próby. |
| Pod zbiornikiem | pęknięty pojemnik, nieszczelny zawór zbiornika lub jego uszczelnienie | Osusz powierzchnie i sprawdź, czy woda pojawia się jeszcze przed uruchomieniem pompy. |
| Wewnątrz obudowy podczas parzenia | zsunięty albo pęknięty przewód, nieszczelne złącze, zawór lub układ grzewczy | Przerwij pracę i odłącz zasilanie. Lokalizacja wymaga zdjęcia obudowy i kontroli na zimnym urządzeniu. |
| Do tacki zamiast do filiżanki | nieszczelny albo nieprawidłowo sterowany zawór, odpływ z obiegu ciśnieniowego | Ustal, czy woda trafia do tacki podczas pracy pompy, nagrzewania czy dopiero po zakończeniu parzenia. |
Jeżeli woda dostała się na panel lub płytkę, nie uruchamiaj ponownie ekspresu tylko po powierzchownym osuszeniu. Osad mineralny może pozostawić przewodzącą warstwę i spowodować kolejne uszkodzenie.
Brak pary albo słabe spienianie mleka
Gdy kawa przygotowuje się prawidłowo, a nie działa tylko spienianie, zacznij od końcówki i otworów dyszy. Zaschnięte mleko może całkowicie zamknąć wylot. Końcówkę czyść po ostygnięciu i montuj bez uszkadzania uszczelnienia.
Jeżeli z dyszy wypływa woda, lecz nie powstaje para, sprawdzenia wymaga osiąganie temperatury właściwej dla trybu pary. Możliwe przyczyny obejmują grzałkę, zabezpieczenie termiczne, czujnik temperatury lub sterowanie. Gdy równocześnie słabnie przepływ kawy, należy wcześniej wykluczyć kamień i problem z pompą.
Ekspres nie grzeje albo nie osiąga gotowości
Pomiar elementów grzejnych wykonuje się po odłączeniu urządzenia od sieci i odseparowaniu badanego podzespołu od pozostałej instalacji. Sprawdzenie ciągłości obwodu może ujawnić przerwę w grzałce, bezpieczniku termicznym lub przewodzie. Nie potwierdza jednak poprawnej mocy grzania, działania czujnika w całym zakresie temperatur ani prawidłowego sterowania pod obciążeniem.
Nie należy przyjmować jednej wartości rezystancji dla wszystkich wersji grzałek lub czujników. Oczekiwany wynik zależy od konstrukcji, mocy, temperatury elementu i wersji zastosowanej w konkretnym egzemplarzu.
Pomiary napięcia sieciowego, kontrola sterowania grzałką i pompy oraz próby przy otwartej obudowie są przeznaczone dla wykwalifikowanego technika. W ekspresie występują jednocześnie napięcie sieciowe, gorąca woda i ciśnienie. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi.
Panel sterowania nie reaguje lub działa niestabilnie
Brak reakcji panelu nie oznacza automatycznie, że trzeba wymienić cały zespół. Najpierw należy wykluczyć uszkodzenie przewodu zasilającego, wyłącznika, zabezpieczenia termicznego, złączy oraz ślady zalania. Jeżeli ekspres grzeje lub uruchamia wybrane funkcje, zasilanie dociera przynajmniej do części obwodów, ale nie potwierdza to sprawności płytki panelu.
Przy oględzinach odłączonej płytki zwróć uwagę na osad po wodzie, korozję, nadpalone styki, pęknięcia lutów i uszkodzenia mechaniczne przycisków. Pomiar samego przycisku może wykazać, czy zwiera po naciśnięciu, lecz nie sprawdzi komunikacji z płytką wykonawczą ani oprogramowania sterownika.

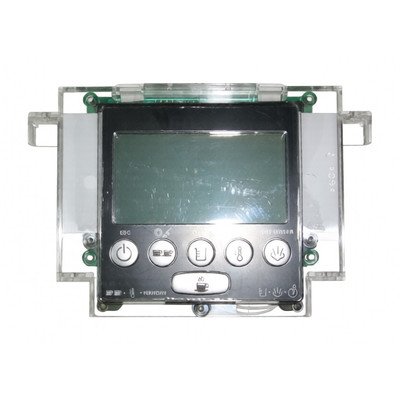

Wymieniając panel oznacz przewody i wykonaj zdjęcia złączy przed ich odpięciem. Nie ciągnij za przewody i nie przekładaj wtyków według kolorów — znaczenie ma ich pozycja oraz układ pinów. Numer 6132016190 może identyfikować określone wykonanie panelu, ale zgodność trzeba potwierdzić z oznaczeniem części zdemontowanej z danego ekspresu.
Dostęp do części i kontrola po montażu
Sitko, kolbę, zbiornik, tackę oraz końcówkę dyszy można obsługiwać bez otwierania urządzenia. Dostęp do pompy, zaworów, układu grzewczego i elektroniki wymaga zdjęcia elementów obudowy. Dokładna kolejność zależy od wykonania obudowy, dlatego nie należy podważać paneli na siłę ani zakładać, że wszystkie zatrzaski zwalniają się w tym samym kierunku.
Przed odłączeniem przewodów wodnych zaznacz ich położenie i sposób osadzenia zacisków. Stwardniałego wężyka nie należy skręcać ani montować ponownie, jeżeli na końcu powstało pęknięcie. Po naprawie najpierw wykonaj próbę przepływu bez kawy, sprawdź szczelność, a dopiero później parzenie pod oporem kawy w sitku.
Jak dobrać część do Zelmer Nerro Plus 13Z016?
Podstawą jest pełne oznaczenie typ 13Z016 z tabliczki znamionowej. Do porównania przygotuj również wszystkie pozostałe numery urządzenia, oznaczenie wymontowanej części i zdjęcia jej połączeń. W przypadku elementów hydraulicznych sprawdź średnicę przyłączy, kierunek przepływu, mocowania i uszczelnienia. Dla części elektrycznych porównaj napięcie, moc, liczbę i układ styków oraz sposób montażu.
Podobny wygląd panelu, pompy lub zaworu nie wystarcza. Dwa podzespoły mogą mieć zgodne wtyczki, ale inne parametry albo układ sterowania. Jeśli oznaczenie na tabliczce nie odpowiada dokładnie 13Z016, przejdź do kategorii ekspresów Zelmer i wybierz właściwy typ urządzenia.
FAQ – części i naprawa ekspresu Zelmer 13Z016
Dlaczego pompa buczy, ale ekspres nie pobiera wody?
Pompa może być zapowietrzona, zablokowana, mechanicznie zużyta albo odcięta od wody przez źle osadzony zbiornik. Możliwy jest też zator w przewodzie, zaworze lub układzie grzewczym. Buczenie potwierdza pobudzenie elektromagnesu, lecz nie prawidłowy przepływ i ciśnienie.
Jak rozpoznać zatkane sitko zamiast uszkodzonej pompy?
Zdejmij kolbę i sprawdź krótki wypływ z samej głowicy. Jeśli bez kolby woda płynie, a po jej założeniu tylko kapie, oczyść sitko i sprawdź grubość mielenia oraz ubicie kawy. Brak wody również z pustej głowicy wymaga kontroli całego obiegu.
Czy odkamienianie naprawi brak przepływu?
Może pomóc, jeśli przyczyną jest osad ograniczający drożność. Nie usunie awarii pompy, elektroniki, pękniętego zaworu ani zsuniętego przewodu. Jeśli prawidłowo wykonany cykl nie poprawia przepływu, dalsze powtarzanie odkamieniania nie zastąpi diagnostyki.
Dlaczego woda wycieka przy kolbie?
Sprawdź, czy kolba jest prawidłowo zamocowana, a na jej rancie i głowicy nie ma ziaren kawy. Jeśli oczyszczenie nie pomaga, uszczelka głowicy może być stwardniała, odkształcona lub pęknięta.
Czy panel sterowania 6132016190 pasuje do każdego ekspresu 13Z016?
Samo oznaczenie kategorii nie daje pełnej pewności. Porównaj numer starego panelu, układ złączy, mocowania i wykonanie płytki. Przy braku czytelnego numeru przygotuj zdjęcie tabliczki znamionowej urządzenia oraz obu stron wymontowanego zespołu.
Co sprawdzić po wymianie części?
Przed parzeniem kawy wykonaj przepływ czystej wody, obserwując złącza i wnętrze pod kątem wycieku. Sprawdź nagrzewanie, działanie głowicy i dyszy, a następnie przeprowadź próbę z kawą. Urządzenia z nieszczelnością lub zapachem przegrzanej izolacji nie należy dalej używać.
