Tranzystory do kuchenek i piekarników
Tranzystor na module kuchenki lub piekarnika może sterować przekaźnikiem, zasilaniem albo obwodem mocy, ale jego uszkodzenie nie jest jedyną przyczyną awarii. Przed zakupem sprawdź oznaczenie elementu, układ wyprowadzeń i pełne dane urządzenia, ponieważ podobna obudowa nie potwierdza zgodności.
Jaką funkcję pełni tranzystor w kuchence lub piekarniku
Tranzystor jest elementem półprzewodnikowym pracującym w konkretnym fragmencie elektroniki. W module sterującym może pełnić rolę:
- klucza załączającego cewkę przekaźnika odpowiedzialnego za grzałkę, wentylator, oświetlenie lub blokadę;
- elementu układu zasilania pomocniczego, na przykład stabilizatora albo przetwornicy;
- wzmacniacza lub przełącznika sygnału z czujnika, przycisku albo układu zabezpieczenia;
- tranzystora mocy lub IGBT w elektronice pola indukcyjnego albo zasilacza.
Znaczenie elementu wynika z jego miejsca na płytce i symbolu na schemacie, a nie tylko z nazwy kategorii. Mały tranzystor SMD może sterować przekaźnikiem, podczas gdy większy element przy radiatorze może pracować w obwodzie o znacznie większym obciążeniu. Nie wolno zakładać, że każdy tranzystor z tej kategorii jest zamiennikiem każdego innego.
Objawy uszkodzenia tranzystora
Awaria może objawiać się brakiem jednej funkcji albo całkowitym brakiem zasilania modułu. Przykładowo uszkodzony tranzystor sterujący przekaźnikiem może powodować, że wyświetlacz i przyciski działają, ale konkretna grzałka, wentylator lub oświetlenie nie uruchamia się. Zwarcie tranzystora w zasilaczu może natomiast powodować przepalenie bezpiecznika, cykanie przetwornicy, wygaszanie wyświetlacza lub całkowity brak reakcji urządzenia.
Podobne objawy wywołują również inne elementy:
| Objaw | Możliwe przyczyny | Co sprawdzić przed wymianą tranzystora |
| Jedna funkcja nie działa, pozostałe działają | Tranzystor sterujący, przekaźnik, przerwana ścieżka, luźny konektor, przełącznik funkcji | Czy cewka przekaźnika i obciążenie są sprawne, czy na płytce nie ma nadpaleń i pęknięć lutów |
| Bezpiecznik przepala się po włączeniu | Zwarcie tranzystora mocy, mostek prostowniczy, kondensator, warystor, uszkodzenie po stronie obciążenia | Elementy sąsiednie i przyczynę zwarcia; samo wlutowanie nowego tranzystora może doprowadzić do jego ponownego uszkodzenia |
| Moduł nie uruchamia się | Zasilacz, bezpiecznik, rezystor startowy, układ scalony przetwornicy, tranzystor kluczujący | Czy napięcie dochodzi do modułu oraz czy nie ma zwarcia w jego zasilaniu |
| Piekarnik nie grzeje | Grzałka, termostat lub czujnik, przekaźnik, przełącznik funkcji, moduł sterujący, tranzystor drivera | Ciągłość grzałki, stan przewodów i przekaźnika; brak napięcia na grzałce nie wskazuje automatycznie tranzystora |
| Urządzenie działa niestabilnie lub wyłącza się po rozgrzaniu | Zimny lut, przegrzewający się element, uszkodzony zasilacz, czujnik temperatury, zabezpieczenie termiczne | Oględziny połączeń, chłodzenie diagnostyczne wykonywane przez serwisanta oraz pomiary zgodne ze schematem modelu |
Kod błędu, jeśli występuje, wskazuje zakres problemu w określonej rodzinie urządzeń, ale nie jest automatycznym wskazaniem tranzystora do wymiany. W wielu konstrukcjach sterownik wykrywa skutek awarii, na przykład brak obciążenia lub nieprawidłowe napięcie, bez rozróżnienia, który element płytki jest uszkodzony.
Jak sprawdzić tranzystor
1. Oględziny i sprawdzenie obwodu
Odłącz urządzenie od sieci, zdejmij obudowę zgodnie z instrukcją danego modelu i obejrzyj moduł. Szukaj pękniętej lub zwęglonej obudowy, odbarwionego laminatu, nadtopionych złączy, pękniętych lutów i przerwanych ścieżek. Sprawdź również elementy znajdujące się przy tranzystorze: rezystory w bazie lub bramce, diody zabezpieczające, cewkę przekaźnika, kondensator gaszący, bezpiecznik oraz układ zasilania.
Oględziny mogą potwierdzić widoczne uszkodzenie, ale prawidłowy wygląd tranzystora nie dowodzi jego sprawności. Element może mieć zwarcie wewnętrzne albo tracić parametry dopiero pod obciążeniem.
2. Pomiar multimetrem
Do podstawowego testu użyj funkcji testu diody, po całkowitym odłączeniu zasilania. Kondensatory w module mogą pozostawać naładowane, dlatego przed dotknięciem płytki trzeba postępować zgodnie z procedurą serwisową i potwierdzić brak niebezpiecznego napięcia.
W tranzystorze bipolarnym sprawdza się przejścia między bazą a emiterem oraz bazą a kolektorem. Dla tranzystora NPN w jednym kierunku powinno pojawić się przewodzenie złącza, a po odwróceniu sond — brak przewodzenia. Dla PNP kierunek jest przeciwny. Między kolektorem i emiterem nie powinno występować stałe zwarcie. Konkretne wartości wskazania zależą od typu elementu, miernika i układu pomiarowego, dlatego nie należy zastępować dokumentacji jedną uniwersalną liczbą.
W tranzystorze MOSFET lub IGBT badanie wygląda inaczej: ocenia się między innymi zwarcie między elektrodami mocy, zachowanie diody wbudowanej oraz izolację bramki. Układ wyprowadzeń zależy od obudowy i producenta. Nie wolno przenosić kolejności pinów z podobnie wyglądającego elementu.
Pomiar wlutowanego tranzystora jest obarczony ograniczeniem: rezystory, diody, uzwojenie przekaźnika i układy scalone połączone z elementem mogą tworzyć równoległe ścieżki. Wynik może więc wyglądać jak zwarcie albo przewodzenie mimo sprawnego tranzystora. Jeżeli pomiar jest niejednoznaczny, element należy odizolować od obwodu, zwykle przez wylutowanie jednej lub kilku nóżek, a następnie porównać wynik z dokumentacją i sprawnym odpowiednikiem.
Podstawowy test multimetrem wykrywa typowe zwarcie lub przerwę, ale nie potwierdza pełnej sprawności pod obciążeniem, przy podwyższonej temperaturze ani podczas pracy z częstotliwością przełączania. Diagnostyka napięć roboczych i przebiegów sterujących wymaga schematu, odpowiednich przyrządów oraz kwalifikacji.
3. Poszukaj przyczyny wtórnej
Jeżeli tranzystor jest zwarty, nie wymieniaj go bez sprawdzenia obwodu, który obsługuje. W driverze przekaźnika trzeba ocenić sam przekaźnik, jego cewkę, diodę tłumiącą i rezystor sterujący. W zasilaczu trzeba sprawdzić między innymi mostek, kondensatory, rezystory startowe i układ sterujący. W obwodzie mocy należy skontrolować chłodzenie, elementy tłumiące przepięcia, połączenia dużego prądu i obciążenie.
Jeśli nowy tranzystor uszkadza się natychmiast po uruchomieniu, jest to sygnał, że przyczyna pozostała w układzie albo dobrano niewłaściwy element. Nie należy wielokrotnie włączać urządzenia z kolejnymi tranzystorami „na próbę”.
Dostęp do modułu i wymiana
W zależności od konstrukcji moduł znajduje się za panelem sterowania, pod górną pokrywą, z tyłu obudowy albo przy zespole mocy. Przed demontażem:
- odłącz urządzenie od zasilania; w kuchence gazowej zamknij dopływ gazu, jeśli demontaż obejmuje elementy instalacji gazowej;
- wykonaj zdjęcia położenia przewodów i złączy, a połączenia oznacz przed odłączeniem;
- zdejmij tylko elementy obudowy wymagane do uzyskania dostępu, ponieważ kolejność różni się między modelami;
- sprawdź, czy na module nie ma naładowanych kondensatorów;
- odczytaj oznaczenie tranzystora i jego położenie względem pola lutowniczego przed wylutowaniem.
Przy wymianie elementu SMD potrzebna jest stacja lutownicza, właściwy topnik, kontrola temperatury i umiejętność nieuszkodzenia pól lutowniczych. Przy tranzystorze przykręconym do radiatora trzeba zachować izolatory, podkładki i sposób odprowadzania ciepła. Element należy zamontować w tej samej orientacji oraz sprawdzić, czy oznaczenia wyprowadzeń odpowiadają płytce.
Po naprawie skontroluj płytkę pod kątem zwarć lutowniczych, umocowanie przewodów, izolację i stan złączy. Próba urządzenia powinna obejmować funkcję sterowaną przez naprawiony obwód oraz pozostałe funkcje, które mogły zostać uszkodzone przez pierwotną awarię.
Opisane czynności przy module podłączonym do sieci, obwodach grzałek, zasilaczach impulsowych, wysokim napięciu i elementach mocy wymagają odpowiednich kwalifikacji, doświadczenia oraz właściwych przyrządów. Pomiarów pod napięciem nie powinno wykonywać się bez przygotowania. Nie wolno obchodzić zabezpieczeń, trwale mostkować blokad ani uruchamiać uszkodzonego urządzenia z prowizorycznymi połączeniami.
Jak dobrać tranzystor do kuchenki lub piekarnika
Dobór powinien opierać się na pełnej identyfikacji urządzenia i elementu, nie na zdjęciu ani samym rozstawie nóżek. Porównaj:
- oznaczenie producenta części oraz symbol pozycji na płytce;
- typ elementu: NPN, PNP, MOSFET, IGBT lub inny;
- obudowę, układ wyprowadzeń i orientację montażu;
- dopuszczalne napięcie, prąd, moc strat i wymagania cieplne;
- parametry przełączania, wzmocnienie i charakterystykę, jeśli wynikają z układu;
- wersję modułu, płytki i urządzenia, w której element pracuje.

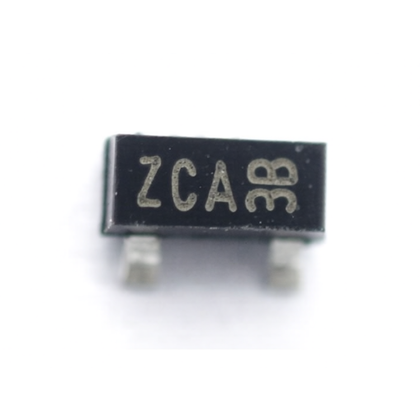

Oznaczenie handlowe Samsung 0501-000465 bywa opisywane jako małosygnałowy tranzystor MMBT3904, jednak nie oznacza to zgodności z każdym piekarnikiem ani każdym elementem o podobnej nazwie. W konkretnym urządzeniu trzeba potwierdzić pełny model, wersję modułu i dokumentację części. Również symbol MMBT3904 nie wystarcza bez sprawdzenia obudowy, pinoutu oraz parametrów producenta zamiennika.
Do identyfikacji urządzenia przygotuj pełne dane z tabliczki znamionowej:
- Amica: model, kod wyrobu i 14-cyfrowy numer fabryczny;
- Electrolux, AEG, Zanussi: pełny PNC / Prod.No.;
- Bosch, Siemens: pełny E-Nr z końcówką /xx;
- Whirlpool, Bauknecht, Indesit, Hotpoint: numer serwisowy, często 12-cyfrowy i zaczynający się od 85;
- Beko, Grundig: model i Product No.;
- LG: model i Product Code;
- Gorenje, Hisense: model i Art. No. albo kod PS;
- Samsung: pełny model wraz z wariantem końcowym, na przykład /0000.
Skrócony model może obejmować kilka wersji elektroniki. Najbezpieczniejszym kolejnym krokiem jest przesłanie pełnego oznaczenia z tabliczki, zdjęcia modułu oraz wyraźnego zdjęcia nadruku na tranzystorze. Pozwala to zweryfikować, czy potrzebny jest pojedynczy element, cały moduł, czy najpierw naprawa innego obwodu.
Czy wymieniać tranzystor, czy cały moduł?
Wymiana pojedynczego tranzystora ma sens, gdy można potwierdzić uszkodzenie elementu, zidentyfikować jego parametry i sprawdzić przyczynę awarii. Wymiana całego modułu może być właściwsza, gdy płytka jest zwęglona, uszkodzony jest mikrokontroler, brakuje dokumentacji albo naprawa wymaga programowania lub konfiguracji właściwej dla modelu.
Nie każdy moduł po wymianie działa bez dodatkowych czynności. Niektóre sterowniki wymagają zaprogramowania, kalibracji lub przeniesienia określonych elementów, ale zależy to od producenta i rodziny urządzenia. Nie należy deklarować takiej potrzeby ani jej wykluczać bez potwierdzenia dla konkretnego wariantu.
FAQ
Czy brak grzania oznacza uszkodzony tranzystor?
Nie. Przyczyną może być grzałka, termostat, czujnik temperatury, przełącznik funkcji, przekaźnik, przewód, bezpiecznik termiczny albo moduł. Tranzystor staje się bardziej prawdopodobnym podejrzanym dopiero wtedy, gdy pomiary i analiza obwodu wykażą problem w jego gałęzi sterowania.
Czy można sprawdzić tranzystor bez wylutowywania?
Można wykonać wstępny test wlutowanego elementu, ale sąsiednie komponenty mogą zafałszować wynik. Zwarcie wykryte w obwodzie wymaga potwierdzenia po odizolowaniu tranzystora, a wynik testu nie zastępuje sprawdzenia całego układu.
Czy tranzystor o takim samym wyglądzie będzie pasował?
Nie. Trzeba porównać typ, wyprowadzenia, obudowę, napięcie, prąd, moc, parametry przełączania i zastosowanie. Identyczna obudowa lub liczba nóżek nie potwierdza zamienności.
Dlaczego nowy tranzystor ponownie się przepala?
Powodem może być zwarcie w obciążeniu, uszkodzony przekaźnik, dioda zabezpieczająca, element zasilacza, nieprawidłowe sterowanie, przegrzewanie albo niewłaściwy zamiennik. Wymiana bez znalezienia przyczyny często kończy się kolejnym uszkodzeniem.
Jakie dane wysłać do doboru części?
Przygotuj pełne oznaczenie z tabliczki znamionowej, zdjęcie płytki z obu stron, symbol modułu oraz wyraźny nadruk na tranzystorze. W przypadku urządzeń z oznaczeniami PNC, E-Nr, numerem serwisowym lub wariantem /xx podaj cały identyfikator, nie tylko skrócony model.
