Części zamienne do kuchenki mikrofalowej 29Z011 Zelmer
Części do kuchenki mikrofalowej Zelmer 29Z011 pomagają usunąć problemy z grzaniem, drzwiami, talerzem obrotowym, sterowaniem i iskrzeniem. Przed zakupem porównaj pełne oznaczenie urządzenia, numer seryjny, wymiary oraz mocowania części, ponieważ podobny wygląd nie gwarantuje zgodności.
Jak rozpoznać usterkę w Zelmer 29Z011
Kuchenka Zelmer 29Z011 ma układ mikrofalowy o mocy wyjściowej 800 W, częstotliwości 2450 MHz i talerz obrotowy o średnicy 270 mm. Objaw wskazuje kierunek diagnostyki, ale zwykle nie identyfikuje jednej części bez dodatkowych kontroli.
Kuchenka nie uruchamia się
Jeżeli nie działa wyświetlacz, oświetlenie ani wentylator, zacznij od czynności dostępnych bez zdejmowania obudowy:
- sprawdź gniazdo, przewód zasilający i wtyczkę;
- zobacz, czy nie zadziałał bezpiecznik instalacyjny;
- sprawdź, czy drzwi domykają się bez nadmiernego luzu i czy zatrzask nie jest pęknięty;
- zwróć uwagę, czy urządzenie nie przestało działać po wcześniejszym iskrzeniu lub przepaleniu bezpiecznika.
Po odłączeniu urządzenia od sieci serwisant może sprawdzić bezpiecznik, termik, przewody, uzwojenie pierwotne transformatora i zespół blokady drzwi. W instrukcji serwisowej dla rodziny 29Z010/29Z011 podano orientacyjny pomiar rezystancji wejściowej około 2,5 Ω przy ustawionym programie i odłączonej wtyczce. Nie jest to uniwersalna wartość dla każdej mikrofalówki; w tym modelu wynik należy interpretować razem ze schematem i stanem pozostałych obwodów.
Jeżeli wyświetlacz działa, lecz przycisk START nie rozpoczyna pracy, podejrzane są klawiatura, panel sterowania, moduł oraz blokada drzwi. Najpierw sprawdź, czy drzwi rzeczywiście naciskają elementy blokady. Nie wymieniaj modułu tylko na podstawie braku reakcji jednego przycisku.
Kuchenka działa, ale nie grzeje
Gdy świeci lampa, obraca się talerz i pracuje wentylator, a potrawa pozostaje zimna, sprawdzany jest obwód wysokiego napięcia oraz jego zasilanie. Możliwe przyczyny obejmują:
- przepalony bezpiecznik wysokonapięciowy;
- uszkodzoną diodę wysokiego napięcia;
- kondensator wysokonapięciowy z przerwą, przebiciem lub upływem;
- uszkodzony magnetron albo jego luźne konektory;
- transformator wysokiego napięcia;
- mikrowyłącznik drzwi lub przekaźnik sterujący zasilaniem transformatora;
- uszkodzenie przewodów, zacisków albo modułu sterowania.
Kolejność ma znaczenie. Najpierw sprawdź, czy magnetron otrzymuje zasilanie zgodnie ze schematem oraz czy nie ma przepalonego bezpiecznika WN. Następnie można badać diodę, kondensator, transformator i magnetron. Sam pomiar ciągłości włókna magnetronu nie potwierdza jego pełnej sprawności: uszkodzony magnetron może mieć prawidłowo niską rezystancję między zaciskami, a mimo to nie wytwarzać mikrofal. Przykład diagnostyczny z urządzenia innej marki pokazuje, że podobny wynik około 0,5 Ω nie wyklucza awarii magnetronu.
W rodzinie Zelmer 29Z010/29Z011 instrukcja serwisowa opisuje następujące kontrole wykonywane przez osobę z odpowiednimi kwalifikacjami:
- po odłączeniu przewodów magnetronu: ciągłość obwodu żarzenia oraz brak przejścia z zacisków do metalowej obudowy;
- diodę WN po odłączeniu przynajmniej jednego końca, z uwzględnieniem właściwej metody pomiaru; zwykły test diody w multimetrze może nie wystarczyć;
- kondensator po rozładowaniu i odłączeniu zacisku: brak zwarcia między zaciskami oraz brak przebicia do obudowy;
- ciągłość i kolejność działania mikrowyłączników blokady drzwi;
- luźne konektory magnetronu, kondensatora i transformatora.
Podane w dokumentacji wartości dotyczą konkretnej rodziny 29Z010/29Z011. Nie należy przenosić ich na inne mikrofalówki ani dobierać części wyłącznie po wartości rezystancji. Szczególnie pomiar napięcia w obwodzie WN wymaga specjalistycznego miernika i procedury serwisowej.
Bezpiecznik przepala się po włączeniu
Przepalony bezpiecznik jest skutkiem, a nie zawsze przyczyną awarii. Jeżeli nowy bezpiecznik przepala się natychmiast, przed ponowną wymianą trzeba sprawdzić między innymi:
- mikrowyłączniki główny, pomocniczy i kontrolny drzwi;
- diodę WN i kondensator;
- magnetron pod kątem zwarcia do obudowy;
- transformator oraz przewody wysokiego napięcia;
- ślady nadpalenia i luźne połączenia.
Jeżeli bezpiecznik przepala się podczas otwierania drzwi, szczególnie ważna jest kontrola sekwencji działania blokady i wyłącznika kontrolnego. Nie wolno zastępować bezpiecznika mocniejszym, mostkować go ani uruchamiać urządzenia z niesprawnym układem blokad.
Iskrzenie i zapach spalenizny
Przy iskrzeniu natychmiast przerwij pracę urządzenia. Najpierw sprawdź bez zdejmowania obudowy:
- płytkę mikową na bocznej ściance komory;
- zabrudzenia tłuszczem i resztkami jedzenia;
- odpryski emalii lub odsłonięty metal w komorze;
- metalowe dekoracje na naczyniu albo niewłaściwy ruszt;
- stan anteny magnetronu widocznej za płytką mikową.
Spalona, zwęglona, pęknięta lub odkształcona płytka mikowa może powodować łuk elektryczny przy falowodzie i doprowadzić do uszkodzenia anteny magnetronu. Nowa płytka musi mieć właściwy kształt, grubość, otwory i sposób mocowania. Przy użyciu arkusza uniwersalnego trzeba odtworzyć wymiary starego elementu, ale nie należy montować materiału zabrudzonego lub postrzępionego.
Jeśli wypaleniu uległa emalia komory, nie przykrywaj uszkodzenia przypadkową farbą. Naprawa powierzchni musi używać materiału przeznaczonego do wnętrza kuchenek mikrofalowych i nie może zasłaniać elementów uziemienia, otworów ani powierzchni współpracujących z drzwiami. Rozległe wypalenie, uszkodzenie siatki w drzwiach albo deformacja komory wymagają oceny serwisowej i pomiaru emisji mikrofal.
Talerz nie obraca się

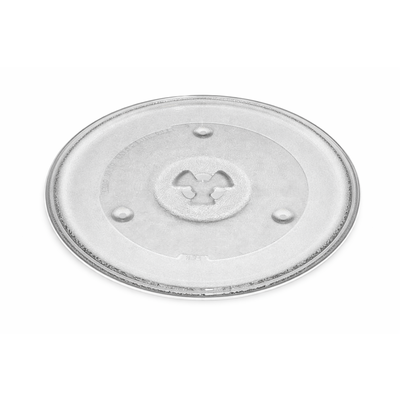

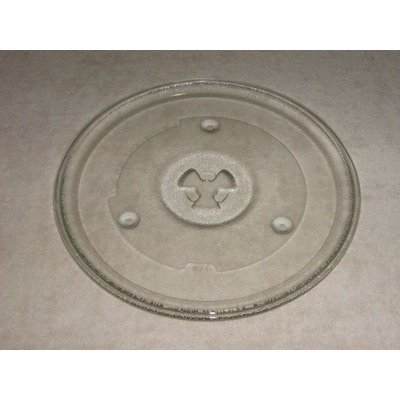

W Zelmer 29Z011 talerz ma średnicę 270 mm. Brak obrotu nie oznacza od razu uszkodzenia silnika. Sprawdź kolejno:
- Czy szklany talerz jest prawidłowo osadzony na zabieraku.
- Czy pierścień z rolkami nie jest zabrudzony lub zablokowany.
- Czy zabierak nie jest pęknięty i nie wysuwa się z osi silnika.
- Czy pod talerzem nie ma zaschniętych resztek utrudniających obrót.
- Czy silnik otrzymuje zasilanie zgodnie ze schematem.
Jeżeli silnik buczy, lecz oś się nie obraca, możliwe jest zatarcie lub uszkodzenie przekładni. Jeżeli nie ma napięcia na silniku, przyczyny należy szukać w przewodach, przełącznikach, module albo obwodzie zasilania, a nie w samym talerzu. Talerz może obracać się w różne strony podczas pracy silnika synchronicznego; kierunek nie jest samodzielnym dowodem uszkodzenia.
Dostęp do części i wymiana
W modelu 29Z011 obudowę zdejmuje się po odłączeniu wtyczki, odkręceniu wkrętów z tyłu oraz dodatkowego wkrętu z boku, a następnie przesunięciu obudowy do tyłu. Dokładną pozycję elementów potwierdź w dokumentacji właściwej wersji urządzenia.
Po zdjęciu obudowy dostępne są między innymi panel sterowania, magnetron, transformator, kondensator, dioda, wentylator i zespół blokady drzwi. Przed dotknięciem wnętrza trzeba odłączyć zasilanie i bezpiecznie rozładować kondensator wysokonapięciowy. Kondensator może zachować niebezpieczny ładunek także po wyjęciu wtyczki.
Przy wymianie magnetronu w rodzinie 29Z010/29Z011 należy zwrócić uwagę na:
- prawidłowe ułożenie metalowej podkładki siatkowej zapewniającej uziemienie i właściwe ekranowanie;
- czyste, równe powierzchnie przylegania;
- brak uszkodzeń anteny i kołnierza;
- poprawne podłączenie przewodów oraz mocne, ale niewymuszone osadzenie konektorów;
- zgodność nowego elementu z parametrami, mocowaniem i konkretną wersją urządzenia.
Po ingerencji w drzwi, blokadę, magnetron, falowód lub obudowę nie wystarcza próba podgrzania kubka wody. Należy sprawdzić działanie blokad, uziemienie, izolację, funkcje grzania i rozmrażania oraz wykonać pomiar emisji mikrofal odpowiednim przyrządem. Kuchenki nie wolno uruchamiać z otwartą obudową, otwartymi drzwiami ani z pominiętymi zabezpieczeniami.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, właściwych narzędzi i przyrządów pomiarowych. Prace przy obwodzie wysokiego napięcia, magnetronie, transformatorze i układzie blokady nie są przeznaczone dla osoby bez przygotowania.
Jak dobrać część do Zelmer 29Z011
Dobór rozpocznij od odczytania pełnego oznaczenia z tabliczki znamionowej, a nie od samego napisu „29Z011” na obudowie. Zapisz również numer seryjny, ponieważ jedna nazwa handlowa może obejmować warianty różniące się mocowaniem, wiązką przewodów, modułem, typem blokady lub elementem napędu talerza.
Przy porównywaniu części sprawdź:
- oznaczenie producenta zapisane na starej części;
- wymiary, rozstaw otworów i sposób mocowania;
- liczbę oraz układ zacisków;
- napięcie, moc i zakres pracy, jeśli dotyczą danego podzespołu;
- zgodność z rodziną 29Z010/29Z011, a nie tylko podobieństwo zdjęcia;
- położenie elementu i współpracujące części, np. zabierak, pierścień lub uchwyt.
W przypadku talerza szczególnie istotne są średnica, kształt dna i układ sprzęgający z zabierakiem. W przypadku magnetronu liczą się między innymi moc, rozstaw mocowania, kształt anteny, położenie przyłączy i zgodność z układem wysokiego napięcia. Identyczne złącze nie gwarantuje właściwej pracy.
Przed zakupem przygotuj zdjęcie tabliczki znamionowej, zdjęcie uszkodzonej części oraz jej oznaczenia. Jeśli część jest spalona lub pęknięta, sfotografuj także miejsce montażu i wszystkie przewody przed ich odłączeniem. Pozwala to odróżnić warianty i ograniczyć ryzyko zakupu elementu pasującego mechanicznie, ale niezgodnego elektrycznie.
FAQ
Czy brak grzania oznacza uszkodzony magnetron?
Nie. Przy tym samym objawie mogą występować awarie bezpiecznika WN, diody, kondensatora, transformatora, blokady drzwi, przewodów lub modułu. Magnetron należy oceniać dopiero po sprawdzeniu zasilania obwodu wysokiego napięcia i stanu jego zacisków.
Czy można sprawdzić magnetron zwykłym multimetrem?
Można wykonać podstawową kontrolę ciągłości włókna i sprawdzić, czy nie ma przejścia do obudowy, ale wynik nie potwierdza pełnej sprawności magnetronu. Pomiar należy wykonywać po odłączeniu przewodów, odłączeniu urządzenia od sieci i rozładowaniu kondensatora.
Co zrobić, gdy Zelmer 29Z011 iskrzy?
Przerwij pracę i sprawdź płytkę mikową, zabrudzenia, odpryski emalii, naczynie oraz antenę magnetronu. Nie używaj urządzenia z wypaloną płytką, odsłoniętym metalem, uszkodzonymi drzwiami ani śladami nadpalenia bez oceny przyczyny.
Czy pasuje każdy talerz o średnicy 270 mm?
Nie. Oprócz średnicy liczy się profil spodu, położenie podparcia i kształt sprzęgła współpracującego z zabierakiem. Porównaj te elementy z talerzem wyjętym z urządzenia i potwierdź zgodność z pełnym oznaczeniem modelu.
Czy po wymianie płytki mikowej można od razu używać kuchenki?
Jeżeli przyczyną był wyłącznie zabrudzony lub uszkodzony element, po jego wymianie trzeba dokładnie oczyścić komorę i sprawdzić, czy nie ma wypalonej emalii ani uszkodzonej anteny. Jeśli występował łuk, zapach spalenizny lub uszkodzenie drzwi, sama wymiana płytki może nie rozwiązać problemu.
Jakie dane przesłać do doboru części?
Przygotuj pełne oznaczenie z tabliczki znamionowej, numer seryjny, zdjęcie urządzenia oraz zdjęcie części i jej mocowania. W przypadku elementów elektrycznych pomocne są również oznaczenia napięcia, mocy, pojemności lub numer katalogowy widoczny na obudowie.
