Części zamienne do odkurzacza CITO ONE - ZVC015ZQ/00 Zelmer
Części zamienne do odkurzacza Zelmer Cito One ZVC015ZQ/00 pomagają usunąć problemy ze słabym zbieraniem kurzu, krótką pracą po ładowaniu, uszkodzonym pojemnikiem lub zatrzymującą się elektroszczotką. Przed zakupem oczyść układ filtracji i wałek, sprawdź przebieg ładowania, a następnie porównaj pełne oznaczenie /00, numer części, mocowania oraz złącza.
Jak zbudowany jest Zelmer Cito One ZVC015ZQ/00?
Cito One ZVC015ZQ/00 jest pionowym odkurzaczem akumulatorowym z pojemnikiem na kurz i elektroszczotką napędzaną własnym silnikiem. W zespole filtrującym znajdują się wkład cyklonowy, filtr podstawowy EPA E10 oraz mikrofiltr wlotowy. Urządzenie korzysta z akumulatora o napięciu znamionowym 14,4 V, a deklarowany dla nowego, prawidłowo naładowanego sprzętu maksymalny czas pracy wynosił 19 minut.
Ma to znaczenie podczas diagnostyki: słabe zbieranie zabrudzeń nie musi oznaczać uszkodzenia głównego silnika, a zatrzymany wałek elektroszczotki nie jest automatycznie dowodem awarii jej silniczka.
Objaw, możliwa przyczyna i kolejność sprawdzania
| Objaw | Co może być przyczyną | Co sprawdzić | Jak interpretować wynik |
| Odkurzacz słabo zbiera kurz | Pełny pojemnik, zabrudzone filtry, niedrożny kanał, nieszczelny pojemnik albo zużyty napęd | Opróżnij pojemnik, skontroluj wkład cyklonowy, EPA E10, mikrofiltr i kanał przy elektroszczotce | Wyraźna poprawa po czyszczeniu wskazuje na ograniczony przepływ, nie na konieczność wymiany silnika |
| Wałek nie obraca się | Nawinięte włosy, zablokowane łożyskowanie, zadziałanie zabezpieczenia, uszkodzone styki, przewody lub silnik szczotki | Przy wyłączonym urządzeniu wyjmij wałek, oczyść jego końce i sprawdź, czy obraca się bez dużego oporu | Swobodny wałek, który nadal nie rusza, kieruje diagnostykę na zasilanie elektroszczotki i jej silnik |
| Elektroszczotka zatrzymuje się na dywanie | Zbyt długie włosie dywanu albo mechaniczne przeciążenie | Przenieś odkurzacz na twardą podłogę, usuń zabrudzenia i po wyłączeniu odczekaj kilka minut | Powrót działania po ostygnięciu może oznaczać prawidłowe zadziałanie zabezpieczenia przeciążeniowego |
| Odkurzacz pracuje coraz krócej | Niedostateczne ładowanie, zużyty akumulator, opory wałka lub ograniczony przepływ powietrza | Naładuj urządzenie do zakończenia cyklu, oczyść szczotkę i filtry, a następnie porównaj czas pracy w podobnych warunkach | Szybki spadek mocy mimo prawidłowego ładowania może wskazywać na utratę pojemności akumulatora |
| Brak reakcji na ładowarkę | Uszkodzone gniazdo, przewód, zasilacz, akumulator albo moduł | Sprawdź gniazdko, stan wtyku, przewodu i gniazda ładowania oraz zachowanie kontrolek | Brak kontrolek nie rozstrzyga, która część jest uszkodzona; potrzebny jest pomiar zasilacza i obwodu ładowania |
| Odkurzacz głośno pracuje lub mocno się nagrzewa | Zatkany filtr, zablokowany kanał, opory wałka, uszkodzenie wirującego elementu | Przerwij pracę, oczyść drogę powietrza i sprawdź, czy wałek nie ociera | Dalszy hałas, drgania, zapach spalenizny lub szybkie nagrzewanie uzasadniają kontrolę silnika i jego mocowań |
Co zrobić, gdy odkurzacz słabo ciągnie?
Zacznij od elementów, które można sprawdzić bez rozbierania korpusu:
- Wyłącz odkurzacz i odłącz ładowarkę.
- Zwolnij pojemnik przyciskiem i opróżnij go.
- Wyjmij wkład cyklonowy oraz filtry. Sprawdź, czy nie są oblepione drobnym pyłem i czy nie mają rozdarć lub trwałych odkształceń.
- Obejrzyj wlot pojemnika, kanał nad elektroszczotką oraz przestrzeń wokół wałka.
- Zamontuj wszystkie elementy we właściwej kolejności i upewnij się, że pojemnik został zatrzaśnięty bez szczeliny.
Nie każdy filtr można myć. Filtr wolno płukać wyłącznie wtedy, gdy dopuszcza to instrukcja lub oznaczenie konkretnego wkładu. Mokrego albo nawet lekko wilgotnego filtra nie należy montować w odkurzaczu. Wilgoć może ograniczyć przepływ, zanieczyścić silnik i uszkodzić elektronikę.
Jeżeli po zdjęciu elektroszczotki przepływ powietrza jest wyraźnie lepszy, szukaj blokady w jej kanale. Jeżeli ssanie pozostaje słabe także przy czystym, prawidłowo złożonym pojemniku, potrzebna może być kontrola szczelności obudowy, turbiny głównego silnika i modułu sterującego. Sam dźwięk pracującego silnika nie potwierdza, że osiąga on właściwe obroty.
Odpowiednie wkłady można sprawdzić w kategorii filtrów do odkurzaczy Zelmer.

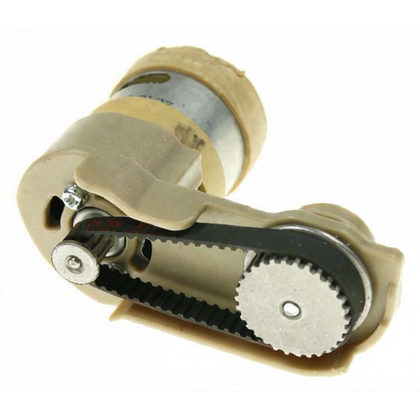

Dlaczego elektroszczotka nie obraca wałka?
Najpierw wyklucz mechaniczne przeciążenie. Włosy i nitki należy przeciąć wzdłuż wałka, a następnie usunąć także z jego końców, gdzie zanieczyszczenia zwiększają opory łożyskowania. Po oczyszczeniu wałek powinien obracać się płynnie i nie może wypadać z mocowania.
W tym modelu dłuższa praca na dywanie z długim włosiem może uruchomić zabezpieczenie elektroszczotki. Wyłącz urządzenie, usuń obciążenie i odczekaj kilka minut. Jeżeli szczotka ponownie działa na twardej podłodze, nie oznacza to jeszcze awarii silnika.
Gdy wałek porusza się swobodnie, ale nie startuje, kolejno kontroluje się:
- prawidłowe osadzenie elektroszczotki w korpusie;
- czystość i stan styków zasilających;
- przewody przechodzące przez ruchome połączenie;
- ciągłość uzwojenia silnika szczotki;
- obecność zasilania na silniku podczas próby uruchomienia;
- układ sterujący, jeśli silnik i przewody są sprawne.
Pomiar rezystancji wykonuje się dopiero po odłączeniu elektroszczotki od urządzenia i odseparowaniu badanego silnika od elektroniki. Stała przerwa może wskazywać na przerwane uzwojenie, przewód, bezpiecznik termiczny lub brak styku. Samo wykazanie ciągłości nie potwierdza jednak sprawności silnika pod obciążeniem.
Pomiar napięcia w pracującym układzie oraz próby z zewnętrznym zasilaniem są przeznaczone dla technika. Nie należy mostkować zabezpieczeń ani zasilać silnika przypadkowym zasilaczem. Prąd rozruchowy może uszkodzić moduł lub przewody. Kompletne końcówki i elementy mechaniczne znajdują się również w kategorii ssawek i szczotek do odkurzaczy Zelmer.
Jak sprawdzić ładowanie i stan akumulatora?
Wskaźnik migający na czerwono informuje o potrzebie naładowania. Podczas prawidłowego ładowania zielone lampki zapalają się kolejno, a po około pięciu godzinach górna lampka powinna świecić stale. Brak takiej sekwencji może wynikać z uszkodzenia ładowarki, gniazda, przewodów, pakietu akumulatorów albo modułu ładowania.
Przed wymianą akumulatora:
- Sprawdź działanie gniazdka innym urządzeniem.
- Obejrzyj przewód i wtyk zasilacza, zwłaszcza przy odgiętkach.
- Delikatnie porusz wtykiem w gnieździe odkurzacza. Przerywanie kontrolek wskazuje na problem ze stykiem lub lutowaniem gniazda.
- Naładuj urządzenie pełnym cyklem i zmierz rzeczywisty czas pracy po oczyszczeniu filtrów oraz elektroszczotki.
Technik może zmierzyć napięcie stałe na wtyku ładowarki, zachowując polaryzację i zakres zgodne z jej tabliczką. Prawidłowe napięcie bez obciążenia nie dowodzi jeszcze, że zasilacz utrzymuje je podczas ładowania. Podobnie napięcie akumulatora mierzone bez obciążenia nie określa jego pojemności — zużyty pakiet może wykazywać poprawne napięcie, które gwałtownie spada po uruchomieniu silnika.
Akumulator ZVC015ZQ/00 jest pakietem 14,4 V. Nie należy zastępować go pakietem o innej chemii, napięciu, układzie przewodów lub zabezpieczeniach tylko dlatego, że mieści się w obudowie. Przerabianie pakietu Ni-MH na ogniwa litowo-jonowe wymaga zmiany sposobu ładowania i zabezpieczeń, dlatego nie jest zwykłą wymianą części.
Przy podejrzeniu zasilacza przejdź do kategorii ładowarek do odkurzaczy Zelmer.
Dostęp do pojemnika, filtrów i elektroszczotki
Pojemnik na kurz zwalnia się oddzielnym przyciskiem. Po jego wyjęciu można uzyskać dostęp do wkładu cyklonowego, filtra EPA E10 i mikrofiltra. Przy składaniu filtry muszą znaleźć się w pojemniku przed uruchomieniem urządzenia. Pominięcie wkładu lub jego złe ułożenie może powodować wydostawanie się pyłu, spadek siły ssania i zabrudzenie zespołu silnika.
Elektroszczotkę odłącza się przyciskiem zwalniającym przy dolnym połączeniu korpusu. Przed wyjęciem wałka zapamiętaj położenie jego napędu i mocowania. Po montażu obróć wałek ręką, aby upewnić się, że nic nie ociera i że blokada została prawidłowo zamknięta.
Dostęp do akumulatora, modułu i silnika głównego wymaga rozebrania obudowy. Samo odłączenie ładowarki nie usuwa napięcia z wnętrza urządzenia — pakiet nadal zasila elektronikę. Przed odpinaniem modułu trzeba odłączyć akumulator zgodnie z konstrukcją urządzenia, oznaczyć złącza i zabezpieczyć przewody przed zwarciem.
Opisane pomiary oraz prace przy akumulatorze i elektronice wymagają doświadczenia, właściwych narzędzi i znajomości zasad bezpiecznej pracy. Nie są przeznaczone dla osoby bez przygotowania.
Jak dobrać część do Zelmer Cito One?
Podstawą jest pełne oznaczenie ZVC015ZQ/00. Końcówka /00 określa wariant wykonania i nie powinna być pomijana. Nie należy dobierać elementu wyłącznie do nazwy „Cito One” ani na podstawie wyglądu ze zdjęcia.
Przed zamówieniem porównaj:
- numer katalogowy ze starej części lub potwierdzenie zastosowania w ZVC015ZQ/00;
- napięcie, chemię, złącza i układ przewodów akumulatora;
- napięcie, polaryzację, prąd znamionowy oraz wymiary wtyku ładowarki;
- długość, zakończenia i stronę napędu wałka;
- rozmieszczenie styków i mocowań elektroszczotki;
- kształt uszczelnień, zatrzasków i prowadnic pojemnika;
- wersję oraz złącza modułu sterującego.
W przypadku silnika porównaj kompletny numer części, obudowę turbiny, punkty mocowania, połączenia elektryczne i elementy tłumiące. Podobny wymiar zewnętrzny nie wystarcza do potwierdzenia zgodności. Zespoły napędowe można znaleźć w kategorii silników do odkurzaczy Zelmer.
Jeżeli oznaczenie na części jest nieczytelne, przygotuj zdjęcie tabliczki znamionowej odkurzacza z pełnym modelem ZVC015ZQ/00, zdjęcia złączy i mocowań oraz wymiary uszkodzonego elementu.
FAQ – części i naprawa Zelmer Cito One ZVC015ZQ/00
Czy krótki czas pracy zawsze oznacza zużyty akumulator?
Nie. Najpierw sprawdź pełny cykl ładowania, zasilacz, gniazdo oraz opory wałka i drożność filtrów. Zablokowana elektroszczotka i przeciążony silnik zwiększają pobór energii. Zużycie akumulatora jest bardziej prawdopodobne, gdy urządzenie po pełnym ładowaniu startuje normalnie, lecz szybko traci moc.
Czy filtr EPA E10 w tym odkurzaczu można umyć?
Filtr wolno myć tylko wtedy, gdy dopuszcza to jego oznaczenie lub instrukcja właściwa dla danego wykonania. Nie należy zakładać, że każdy podobny filtr jest zmywalny. Po czyszczeniu na mokro wkład musi całkowicie wyschnąć przed montażem.
Dlaczego elektroszczotka wyłącza się na dywanie?
Na dywanie z długim włosiem wałek może zostać przeciążony, co uruchamia zabezpieczenie. Wyłącz urządzenie, usuń włosy i nitki, sprawdź swobodę obrotu i odczekaj kilka minut. Jeżeli problem występuje także na twardej podłodze, sprawdzenia wymagają styki, przewody i silnik elektroszczotki.
Czy można sprawdzić akumulator samym pomiarem napięcia?
Pomiar pozwala wykryć między innymi przerwę lub znaczne rozładowanie, ale nie potwierdza zachowanej pojemności. Zużyty pakiet może mieć pozornie prawidłowe napięcie bez obciążenia, a wyłączać odkurzacz po uruchomieniu silnika. Bardziej miarodajna jest obserwacja spadku napięcia pod kontrolowanym obciążeniem.
Czy do ZVC015ZQ pasuje część opisana tylko jako Cito One?
Nie można tego założyć. Do potwierdzenia potrzebne jest pełne oznaczenie ZVC015ZQ/00, zgodność katalogowa oraz porównanie numeru części, mocowań, wymiarów i złączy. Ma to szczególne znaczenie przy akumulatorze, ładowarce, module i silnikach.
Czy po wymianie modułu sterującego potrzebne jest programowanie?
Nie należy przyjmować tego z góry. Wymagania zależą od wersji modułu. Przed zakupem trzeba potwierdzić numer katalogowy, wersję płytki, złącza i informację sprzedawcy dotyczącą konfiguracji części.
