Części zamienne do odkurzacza Elf 2 - seria 323 Zelmer
Części zamienne do odkurzacza Zelmer Elf 2 seria 323 obejmują elementy układu ssącego, zasilania, regulacji i obudowy. Słabe ssanie nie musi oznaczać awarii silnika, a brak uruchamiania może powodować przewód, zwijacz lub wyłącznik. Przed zakupem odczytaj pełny wariant z tabliczki: 323.0 EK, 323.0 EF albo 323.5 EF, ponieważ wykonania różnią się wyposażeniem i układem sterowania.
Zelmer Elf 2 seria 323 – wariant urządzenia ma znaczenie
Seria 323 obejmuje co najmniej wykonania 323.0 EK, 323.0 EF i 323.5 EF. Nie są one identyczne. Warianty 323.0 EK i 323.0 EF mają regulację mocy oraz płytkę sterowania, natomiast 323.5 EF nie ma regulacji obrotów i wykorzystuje inny agregat ssący.
Różni się także wyposażenie. W dokumentacji 323.0 EK występuje rura teleskopowa 540.0000, a w 323.0 EF i 323.5 EF metalowa rura segmentowa 545.0000. Dlatego rury, silnika ani elektroniki nie należy wybierać wyłącznie na podstawie nazwy „Elf 2”.
| Element lub funkcja | 323.0 EK i 323.0 EF | 323.5 EF |
| Regulacja mocy | Tak | Nie występuje fabrycznie |
| Płytka sterowania | 6323010018 | Nie występuje |
| Agregat ssący według dokumentacji serwisowej | 6323010023 | 6323510023 |

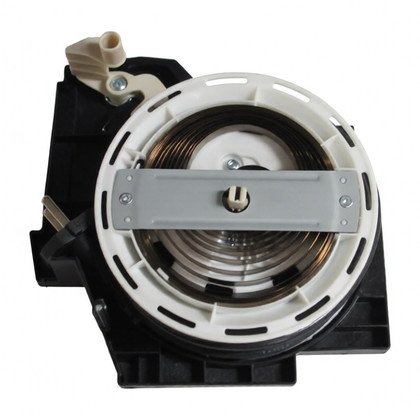

| Zwijacz przewodu | 6323010025 | 6323010025 |

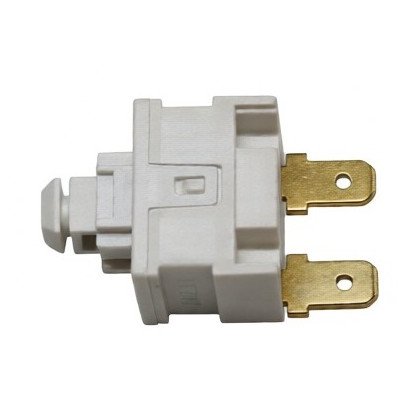

| Wyłącznik | 6323010012 | 6323010012 |
Numery ze starszej dokumentacji mogą mieć współczesne odpowiedniki handlowe. Zgodność należy potwierdzić dla pełnego typu urządzenia, a nie tylko przez porównanie zdjęcia.
Odkurzacz słabo ciągnie – od czego zacząć
W Elfie 2 przepływ powietrza może ograniczać pełny worek, zabrudzony filtr wlotowy lub wylotowy, zatkana rura, wąż albo ssawka. Dopiero po wykluczeniu tych przyczyn warto podejrzewać uszczelnienia, regulację mocy lub agregat ssący.
- Załóż pusty, prawidłowo dopasowany worek. Sprawdź, czy jego kołnierz został wsunięty w uchwyt i nie pozostawia szczeliny, przez którą kurz może przedostawać się do komory.
- Skontroluj filtr ochrony silnika i filtr wylotowy. Zbity, ciemny lub zdeformowany wkład ogranicza przepływ. Nie myj filtra, jeśli jego oznaczenie lub instrukcja nie potwierdzają, że jest zmywalny. Wilgotnego wkładu nie wolno montować.
- Odłącz wąż i porównaj siłę przepływu przy wlocie korpusu. Jeżeli przy samym odkurzaczu przepływ jest wyraźnie mocniejszy, szukaj zatoru albo nieszczelności w wężu, rurze i ssawce. Wąż można wyprostować i obejrzeć pod światło; sprawdź też pęknięcia przy końcówkach.
- Sprawdź uszczelkę górnej pokrywy i osadzenie worka. Gdy powietrze jest zasysane bokiem, silnik może pracować głośno, ale podciśnienie na końcu rury pozostanie słabe.
- W odmianach 323.0 sprawdź działanie regulatora. Jeżeli moc nie zmienia się wraz z położeniem pokrętła, przyczyną może być potencjometr, jego przewody albo płytka sterowania. W 323.5 EF brak regulacji jest cechą konstrukcyjną, a nie usterką.
Wskaźnik zapełnienia worka reaguje na warunki przepływu, dlatego jego wskazanie nie rozstrzyga samodzielnie, że worek jest pełny. Podobny efekt może spowodować zatkana ssawka, rura lub filtr.
Przydatne grupy części to filtry do odkurzaczy Zelmer oraz rury i węże do odkurzaczy Zelmer.
Brak uruchamiania albo praca przerywana
Jeżeli odkurzacz nie włącza się, nie należy od razu wymieniać silnika lub płytki. W dokumentacji serwisowej dla serii 323 jako możliwe przyczyny wymieniono przewód zasilający i połączenia wewnętrzne, zwijacz, wyłącznik, agregat ssący oraz – tylko w wersjach 323.0 – płytkę sterowania.
Szczególnie charakterystyczny jest objaw, w którym odkurzacz uruchamia się tylko przy określonej długości przewodu albo gaśnie po poruszeniu kablem. Wskazuje to na możliwość przerwy w przewodzie lub niestabilnego połączenia w zwijaczu.
Kontrola przewodu, zwijacza i wyłącznika
Pomiary ciągłości wykonuje się wyłącznie po wyjęciu wtyczki z gniazdka i odłączeniu badanego elementu od pozostałego obwodu.
- Każdy tor od bolca wtyczki do odpowiedniego wyjścia zwijacza powinien mieć ciągłość i małą, stabilną rezystancję.
- Wynik OL, nieskończony lub zmieniający się podczas delikatnego zginania przewodu wskazuje na przerwę albo niestabilny styk.
- Wyłącznik sprawdza się między jego zaciskami: po włączeniu powinien przewodzić, a po wyłączeniu rozłączać obwód.
- Prawidłowa ciągłość przewodu i wyłącznika nie potwierdza sprawności płytki ani silnika pod obciążeniem. Pozwala jedynie wykluczyć przerwę w sprawdzanym torze.
Nie wolno pozostawiać zwijacza lub wyłącznika trwale zmostkowanego. Jeżeli uszkodzona jest sprężyna, pierścienie stykowe, izolacja albo zaczep zwijacza, bezpieczniejszym rozwiązaniem jest wymiana kompletnego mechanizmu. Odpowiednich wariantów można szukać w kategorii zwijaczy kabli do odkurzaczy Zelmer lub włączników do odkurzaczy Zelmer.
Przegrzewanie, zapach spalenizny i nietypowy hałas
Ciepłe powietrze na wylocie po dłuższej pracy jest normalne, ale szybkie nagrzewanie obudowy, samoczynne wyłączanie, zapach przegrzanej izolacji, dymienie albo nasilone iskrzenie wymagają przerwania pracy.
Najpierw wymień przepełniony worek, sprawdź oba filtry i udrożnij cały tor ssący. Ograniczony przepływ pogarsza chłodzenie agregatu. Jeżeli po wykonaniu tych czynności odkurzacz nadal głośno pracuje, ociera, nadmiernie iskrzy lub nie osiąga obrotów, możliwe jest zużycie szczotek, komutatora, łożysk albo uzwojenia.
Fabryczna instrukcja serwisowa traktuje agregat ssący serii 323 jako nierozbieralny zespół przeznaczony do wymiany po uszkodzeniu. Pomiar samej rezystancji uzwojeń może wykazać całkowitą przerwę lub zwarcie, lecz prawidłowy wynik statyczny nie wyklucza usterki ujawniającej się po rozgrzaniu i przy wysokich obrotach.
Jak uzyskać dostęp do części wewnętrznych
Dostęp do zwijacza, wyłącznika, płytki i agregatu wymaga rozebrania tylnej części korpusu. W serii 323 typowa kolejność obejmuje:
- odłączenie urządzenia od zasilania, wyjęcie worka i filtra ochrony silnika;
- otwarcie górnej pokrywy i zdjęcie jej uszczelki;
- ostrożne zwolnienie zaczepów przycisku wyłącznika i zwijacza – pod przyciskiem znajdują się sprężyny;
- zdjęcie górnej pokrywy i elementów jej zatrzasku;
- odkręcenie czterech mocowań tylnej pokrywy;
- oznaczenie i odłączenie przewodów wyłącznika oraz, w wersjach 323.0, potencjometru;
- wyjęcie zwijacza po zwolnieniu korpusu w okolicy tylnego koła;
- wyjęcie agregatu wraz z osłonami i amortyzatorami, jeśli naprawa wymaga dostępu do silnika lub płytki.
Podczas montażu przewody muszą przebiegać w fabrycznych kanałach, z dala od ruchomych części zwijacza i ostrych krawędzi. Amortyzatory oraz wkładki uszczelniające powinny wrócić na swoje miejsca, ponieważ ich złe ułożenie może powodować hałas, drgania, przedmuchy albo przycięcie przewodów.
Opisane czynności wewnątrz urządzenia wymagają wiedzy o obwodach sieciowych, doświadczenia i właściwych narzędzi. Nie wykonuj prób pod napięciem ani pomiarów na pracującym odkurzaczu bez odpowiednich kwalifikacji.
Jak dobrać część do Zelmer Elf 2 seria 323
Przed zamówieniem odczytaj z tabliczki znamionowej pełny typ, na przykład 323.0 EK, 323.0 EF albo 323.5 EF, oraz wszystkie dalsze oznaczenia wykonania. Jeżeli tabliczka jest nieczytelna, warto wykonać zdjęcie całego oznaczenia i starej części z widocznym numerem.
Przy doborze sprawdź:
- numer katalogowy starego elementu i jego potwierdzone zamienniki;
- wariant układu sterowania – płytka 6323010018 nie dotyczy 323.5 EF;
- numer i konstrukcję agregatu ssącego, ponieważ 323.5 EF ma inną jednostkę;
- rodzaj rury i średnice połączeń akcesoriów;
- kształt, zaczepy i wymiary filtrów oraz uszczelek;
- rozmieszczenie zacisków, mocowania i prowadzenie przewodów w zwijaczu;
- kolor i stronę montażu w przypadku elementów obudowy.
Identyczny wygląd obudowy lub wtyku nie gwarantuje zgodności elektrycznej. Najpewniejszym następnym krokiem jest porównanie pełnego oznaczenia urządzenia z listą modeli przypisanych do części.
FAQ – części i naprawa Zelmer Elf 2 seria 323
Czy płytka sterowania pasuje do każdego Zelmera Elf 2 323?
Nie. Płytka sterowania występuje w wariantach 323.0 EK i 323.0 EF. Wersja 323.5 EF fabrycznie nie ma regulacji obrotów ani tej płytki.
Dlaczego odkurzacz działa tylko przy określonym wysunięciu kabla?
Taki objaw wskazuje przede wszystkim na przerwę przewodu albo problem ze stykami zwijacza. Ciągłość obu torów należy sprawdzić przy odłączonym zasilaniu, obserwując, czy wynik nie zmienia się podczas poruszania przewodem.
Czy słabe ssanie oznacza uszkodzony silnik?
Nie. Najpierw trzeba wykluczyć pełny worek, zabrudzone filtry, zatkaną ssawkę, rurę lub wąż oraz nieszczelność pokrywy. Silnik podejrzewa się dopiero wtedy, gdy przepływ pozostaje słaby bez osprzętu i po usunięciu ograniczeń.
Czy filtr Zelmer Elf 2 można umyć?
Tylko wtedy, gdy producent konkretnego wkładu wyraźnie oznaczył go jako zmywalny. Nie należy myć filtrów papierowych, elektretowych ani innych wkładów przeznaczonych do wymiany. Po myciu filtr musi całkowicie wyschnąć.
Czy rura 540.0000 i 545.0000 są tym samym elementem?
Nie. Dokumentacja przypisuje rurę teleskopową 540.0000 do 323.0 EK, a metalową rurę segmentową 545.0000 do 323.0 EF i 323.5 EF. Przed zakupem sprawdź wariant odkurzacza i sposób połączenia z wężem oraz ssawką.
Co sprawdzić po złożeniu odkurzacza?
Przed podłączeniem sprawdź, czy przewody nie są przycięte, zwijacz obraca się bez ocierania, amortyzatory silnika są osadzone, a worek i oba filtry znajdują się na swoich miejscach. Pierwszą próbę przerwij natychmiast, jeśli pojawi się zapach przegrzania, silne iskrzenie lub nietypowy hałas.
