Części zamienne do odkurzacza Elf - seria 321 Zelmer
Części zamienne do odkurzacza Zelmer Elf seria 321 obejmują między innymi worki, filtry, węże, ssawki, wyłączniki oraz elementy zwijacza. Gdy urządzenie słabo zasysa, przerywa lub nie uruchamia się, najpierw ustal przyczynę, a następnie odczytaj z tabliczki pełny typ, np. 321.5 z dalszą końcówką wykonania.
Zelmer Elf seria 321 – części zależą od wersji odkurzacza
Seria 321 obejmuje kilka wykonań, między innymi 321.0, 321.5 i 321.6. Warianty mogą różnić się agregatem ssącym, sposobem sterowania, zwijaczem przewodu, filtrem wylotowym oraz wyposażeniem. Z tego powodu nazwa „Zelmer Elf 321” nie zawsze wystarcza do wyboru części wewnętrznej.
Przed zakupem odczytaj pełny typ z tabliczki znamionowej, łącznie ze znakami występującymi po numerze serii, np. 321.5.E00E. Przydatny jest również numer fabryczny starej części. W przypadku filtra, przewodu, wyłącznika lub silnika samo podobieństwo elementu nie potwierdza zgodności.
Odkurzacz słabo ciągnie – od czego rozpocząć sprawdzanie?
Słabe ssanie nie oznacza od razu zużycia silnika. W odkurzaczu workowym przepływ powietrza może ograniczać worek, filtr, zator albo nieszczelność.
| Objaw | Możliwe przyczyny | Sposób sprawdzenia | Interpretacja |
| Odkurzacz stopniowo traci siłę ssania | zapełniony worek, zatkane pory worka, zabrudzony filtr | wymień worek i obejrzyj filtry wlotowy oraz wylotowy | poprawa po wymianie wskazuje na ograniczony przepływ; brak poprawy wymaga kontroli drogi powietrza |
| Przy korpusie ssanie jest wyraźnie lepsze niż przez wąż | zator, pęknięcie węża, niedrożna rura lub ssawka | odłącz wąż i porównaj pracę bez akcesoriów; przejrzyj przewód powietrzny pod światło | poprawa bez węża kieruje diagnostykę na akcesoria, a nie na silnik |
| Odkurzacz gwiżdże lub zmienia dźwięk | częściowo zatkana ssawka, nieszczelność, źle ułożony worek albo uszczelka | sprawdź połączenia, zasuwkę na uchwycie, krawędź worka i uszczelnienie pokrywy | gwizd zwykle wskazuje na szybki przepływ przez zwężenie lub szczelinę, ale nie określa dokładnego miejsca |
| Odkurzacz mocno się nagrzewa | ograniczony wlot lub wylot powietrza, zabrudzony filtr, zablokowany wąż | przerwij pracę, wymień worek, sprawdź filtry i drożność akcesoriów | dalsza praca przy ograniczonym przepływie może przeciążać agregat ssący |
Worek może blokować przepływ, mimo że nie wygląda na całkowicie zapełniony. Drobny pył zamyka pory materiału wcześniej niż lekkie, objętościowe zanieczyszczenia. Dlatego ocena wyłącznie na podstawie ilości kurzu w worku bywa myląca.
Jeżeli potrzebna jest wymiana wkładów, przejdź do kategorii filtrów do odkurzaczy Zelmer. W instrukcji tej serii filtry przewidziano do wymiany, dlatego nie należy ich moczyć, jeżeli konkretny zamiennik nie ma wyraźnego oznaczenia filtra zmywalnego.
Wymiana worka i filtrów w typie 321
Po odłączeniu odkurzacza od zasilania:
- Wyjmij końcówkę węża z pokrywy przedniej.
- Zwolnij zaczep i zdejmij pokrywę komory worka.
- Wyjmij uchwyt razem z workiem.
- Wsuń nowy worek w uchwyt i umieść zespół w prowadnicach korpusu.
- Ułóż worek wewnątrz komory tak, aby jego krawędź nie znalazła się na uszczelce i nie została przytrzaśnięta pokrywą.
Filtr wlotowy znajduje się za workiem. Do filtra wylotowego uzyskuje się dostęp po zwolnieniu zaczepu jego zewnętrznej osłony. Nowy wkład powinien leżeć płasko i wypełniać przeznaczone dla niego miejsce bez podwijania krawędzi.

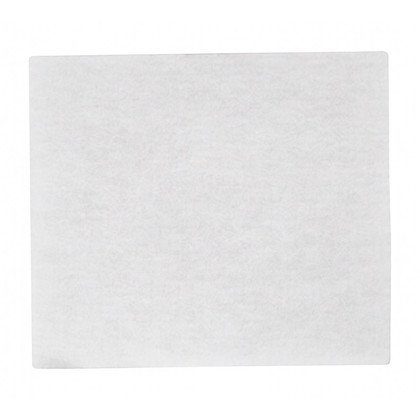

W dokumentacji serwisowej filtr wlotowy 321.0017 przypisano do wszystkich opisanych wykonań 321.0, 321.5 i 321.6, natomiast filtr wylotowy różnił się zależnie od dalszej końcówki typu. Numer starego filtra należy więc porównać z pełnym oznaczeniem odkurzacza i aktualnym przypisaniem katalogowym.
Odkurzacz nie włącza się albo przerywa pracę

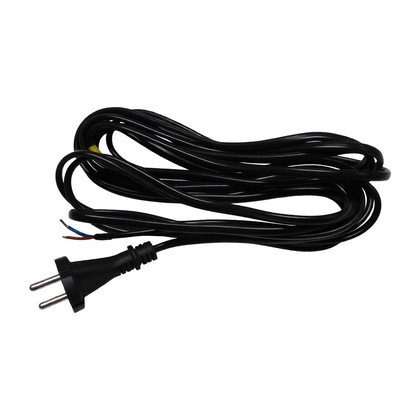

Jeżeli Zelmer Elf 321 raz działa, a innym razem nie reaguje, obserwuj, czy objaw zależy od położenia przewodu. Wyłączanie podczas poruszania kablem lub zmiany długości jego rozwinięcia może wskazywać na przerwaną żyłę przewodu, uszkodzenie przy wtyczce albo problem ze stykami zwijacza. Podobny objaw może jednak powodować również wyłącznik, luźne złącze lub zużycie agregatu ssącego.
Po odłączeniu urządzenia od sieci technik może wykonać pomiar ciągłości każdej żyły przewodu pomiędzy odpowiednim bolcem wtyczki a wyjściem zwijacza. Przewód należy podczas pomiaru delikatnie poruszać w pobliżu wtyczki, wejścia do obudowy i bębna. Stabilna, mała rezystancja oznacza zachowaną ciągłość badanego toru. Wynik zmieniający się lub przechodzący w przerwę potwierdza niestabilne połączenie, ale dopiero oddzielne sprawdzenie kabla i styków pozwala ustalić miejsce usterki.
Nie wolno wykonywać pomiaru rezystancji ani testu ciągłości w urządzeniu podłączonym do gniazda. Pomiar napięcia na wejściu wyłącznika lub silnika odbywa się pod napięciem sieciowym i jest przeznaczony wyłącznie dla osoby posiadającej odpowiednie kwalifikacje oraz wyposażenie ochronne.
W razie potwierdzenia usterki można porównać wyłączniki do odkurzaczy Zelmer lub zwijacze kabli do odkurzaczy Zelmer z numerem wymontowanej części i pełnym typem urządzenia.
Głośna praca, iskrzenie i zapach spalenizny
Hałas połączony ze słabym ssaniem może pochodzić z niedrożnego węża albo nieszczelności, natomiast metaliczny szum, tarcie, nadmierne iskrzenie widoczne przy silniku czy zapach przegrzanej izolacji wymagają kontroli agregatu ssącego. Należy sprawdzić stan szczotek węglowych, komutatora, łożysk, połączeń oraz uzwojeń.
Sam pomiar ciągłości uzwojenia nie potwierdza pełnej sprawności silnika. Nie wykrywa na przykład wszystkich zwarć międzyzwojowych ani usterki pojawiającej się dopiero po nagrzaniu. Nierówna praca, silne iskrzenie rozciągające się poza obszar szczotek lub szybkie nagrzewanie po wykluczeniu zatorów wymagają dokładniejszej diagnostyki agregatu.
W czasie odkurzania modeli 321 i 322 urządzenie powinno pracować w prawidłowej pozycji roboczej. Ustawienie korpusu pionowo może zasłonić otwory wylotowe przy filtrze, utrudnić chłodzenie i doprowadzić do przegrzania silnika lub odkształcenia części obudowy.
Dostęp do silnika, wyłącznika i zwijacza
Dostęp do worka oraz filtrów nie wymaga rozbierania głównej obudowy. Naprawa zwijacza, przewodów wewnętrznych, układu regulacji lub agregatu ssącego wymaga natomiast zdjęcia tylnej części korpusu.
W typowej konstrukcji serii 321 najpierw demontuje się pokrywę przednią, worek z uchwytem, filtry oraz osłonę filtra wylotowego. Następnie wyjmuje się przycisk i wyłącznik, odkręca mocowania pokrywy tylnej i podnosi ją na tyle, aby oznaczyć oraz bezpiecznie rozłączyć przewody. Agregat ssący jest osadzony w osłonie i elementach amortyzujących, których położenie trzeba zachować podczas montażu.
Przed rozłączeniem konektorów wykonaj zdjęcie ich rozmieszczenia. Przy składaniu sprawdź, czy przewody nie leżą na uszczelce wylotu, nie są ściśnięte między częściami obudowy i pozostają odsunięte od ruchomych elementów zwijacza.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Zwijacz zawiera napiętą sprężynę, która po przypadkowym zwolnieniu może gwałtownie wprawić mechanizm w ruch i spowodować zranienie. Prace przy obwodach sieciowych nie są przeznaczone dla osoby bez przygotowania.
Po naprawie sprawdza się działanie wyłącznika i zwijacza, stabilność pracy przy różnych położeniach przewodu oraz brak nadmiernego iskrzenia, nietypowego hałasu i zapachu nagrzewających się elementów. Nie uruchamiaj odkurzacza bez prawidłowo założonego worka i filtrów.
Dobór węża, rury i ssawki
Uszkodzony wąż może mieć pęknięcie widoczne dopiero po rozciągnięciu lub zgięciu. Rurę należy wymienić, gdy jest trwale zgnieciona, pęknięta przy zakończeniu albo nie utrzymuje połączenia z uchwytem. W przypadku ssawek ważne są nie tylko średnica nasadzenia, ale również jego długość, kształt i sposób blokowania.
Przed wyborem sprawdź:
- średnicę zewnętrzną elementu, na który nasuwane jest akcesorium;
- czy połączenie jest gładkie, stożkowe czy ma zatrzask;
- długość odcinka montażowego;
- przeznaczenie końcówki i możliwość swobodnego przepływu powietrza.
Sama deklarowana średnica nie gwarantuje stabilnego połączenia. Odpowiednie elementy można porównać w kategorii rur i węży do odkurzaczy Zelmer oraz ssawek i szczotek do odkurzaczy Zelmer.
Jak uniknąć ponownej awarii?
- Nie odkurzaj bez worka i filtrów ani z uszkodzonym workiem, ponieważ pył może dostać się do agregatu ssącego.
- Nie zasysaj cementu, gipsu, mąki, tonera i podobnych drobnych pyłów. Szybko zatykają materiał filtracyjny i mogą przenikać do silnika.
- Regularnie sprawdzaj drożność węża, rury i ssawki.
- Nie wyciągaj przewodu poza oznaczenie końca i przy zwijaniu przytrzymuj wtyczkę, aby nie uderzała o obudowę.
- Nie ustawiaj pracującego odkurzacza pionowo, jeśli zasłania to wylot powietrza.
FAQ – części i naprawa Zelmer Elf 321
Gdzie znaleźć pełne oznaczenie odkurzacza Zelmer Elf 321?
Oznaczenie znajduje się na tabliczce znamionowej korpusu. Zapisz cały typ, np. 321.5.E00E, a nie tylko nazwę Elf lub numer 321. Końcówka może określać wariant silnika, sterowania, filtra albo wyposażenia.
Dlaczego odkurzacz słabo ciągnie mimo pustego worka?
Worek może mieć zatkane pory, a filtr, wąż, rura lub ssawka mogą ograniczać przepływ. Sprawdź również ułożenie worka i uszczelkę pokrywy. Jeśli ssanie poprawia się po odłączeniu węża, problemu szukaj przede wszystkim w akcesoriach.
Czy filtry Zelmer Elf 321 można myć?
Filtrów przeznaczonych do wymiany nie należy myć. Woda może uszkodzić materiał filtracyjny lub pozostawić wilgoć zasysaną później do silnika. Mycie jest dopuszczalne tylko wtedy, gdy producent konkretnego zamiennika wyraźnie oznaczył go jako zmywalny.
Co oznacza wyłączanie się odkurzacza przy poruszaniu kablem?
Taki objaw może wskazywać na przerwę przy wtyczce, uszkodzoną żyłę przewodu albo niestabilny styk zwijacza. Lokalizację potwierdza pomiar ciągłości poszczególnych odcinków przy urządzeniu odłączonym od sieci.
Czy można odkurzać modelem Elf 321 ustawionym pionowo?
Nie należy ustawiać pracującego odkurzacza pionowo, jeżeli powoduje to zasłonięcie otworów wylotowych przy filtrze. Ograniczenie chłodzenia może doprowadzić do przegrzania silnika i deformacji obudowy.
Czy każda ssawka o podobnej średnicy pasuje do Zelmer Elf 321?
Nie. Oprócz średnicy liczą się kształt i długość nasadzenia, jego stożek oraz ewentualna blokada. Przed zakupem porównaj wymiary, zdjęcie zakończenia i przypisanie katalogowe do pełnego typu odkurzacza.
