Części zamienne do odkurzacza Wodnik Quattro - seria 616 Zelmer
Części do odkurzacza Zelmer Wodnik Quattro seria 616 obejmują elementy układu ssącego, filtra wodnego, instalacji piorącej i wybranych wersji parowych. Słabe ssanie nie zawsze oznacza awarię silnika, a brak natrysku nie przesądza o uszkodzeniu pompy. Przed zakupem sprawdź pełne oznaczenie urządzenia oraz symbol demontowanej części.
Zelmer Wodnik Quattro 616 – czym różnią się poszczególne części?
Wodnik Quattro typ 616 jest odkurzaczem wielofunkcyjnym przeznaczonym, zależnie od wyposażenia i wersji, do odkurzania na sucho, pracy z filtrem wodnym, zbierania cieczy, prania oraz czyszczenia parą. Dlatego w urządzeniu występują nie tylko silnik, rury i ssawki, ale również przedni zespół filtra wodnego, tylny zbiornik roztworu, pompka, zawory, wężyki i – w odpowiednich wykonaniach – wytwornica pary.
Seria 616 obejmuje różne warianty. Oznaczenia zakończone literą E i S mogą różnić się między innymi wykonaniem filtra wylotowego: stosowano filtr elektrostatyczny albo kasetę filtra klasy S/HEPA. Różnice mogą dotyczyć również zespołu filtra wodnego, wyposażenia oraz elementów instalacji cieczy. Sama nazwa „Wodnik Quattro 616” nie wystarcza więc do potwierdzenia zgodności każdej części.
Jak diagnozować usterki Wodnika Quattro 616?
| Objaw | Co może być przyczyną | Jak sprawdzić | Co oznacza wynik |
| Odkurzacz pracuje, ale słabo zasysa | zabrudzony filtr piankowy lub wlotowy, źle złożony filtr wodny, nieszczelna uszczelka, zatkany albo pęknięty wąż, zablokowana ssawka, zużycie agregatu ssącego | odłącz kolejno ssawkę, rurę i wąż; sprawdź ich drożność, stan filtrów oraz przyleganie uszczelek | poprawa po odłączeniu danego elementu wskazuje na zator lub nieszczelność przed korpusem; brak poprawy wymaga kontroli filtra wodnego i agregatu |
| Ciąg nagle zanika podczas zbierania cieczy | zadziałanie pływaka po osiągnięciu poziomu wody albo po gwałtownym przemieszczeniu urządzenia | wyłącz urządzenie, opróżnij zbiornik i skontroluj swobodny ruch pływaka | powrót ciągu po opróżnieniu i ponownym złożeniu wskazuje na zadziałanie zabezpieczenia, niekoniecznie awarię silnika |
| Pompa jest słyszalna, ale woda nie wypływa | zatkana dysza, osad w zaworze tylnego zbiornika, niedrożny lub zagięty wężyk, nieszczelność połączenia, zużyta pompa | zdejmij dyszę rozpylającą, sprawdź osadzenie zbiornika, zawór, przewody i ewentualny wyciek pod urządzeniem | przepływ bez dyszy oznacza jej zatkanie; praca pompy bez przepływu nie potwierdza jej sprawności hydraulicznej |
| Pompa nie wydaje dźwięku | uszkodzony wyłącznik, przewód, połączenie wewnętrzne lub sama pompa | po odłączeniu od sieci sprawdź przewody i złącza wzrokowo; pomiar ciągłości obwodu wykonuje się po odseparowaniu badanego elementu | brak ciągłości może wskazywać przerwę, ale nie rozstrzyga, czy przyczyną jest pompa, sterowanie czy okablowanie bez sprawdzenia każdego odcinka |
| Odkurzacz nie uruchamia się lub przerywa pracę | przewód zasilający, włącznik, połączenia, szczotki węglowe, komutator, uzwojenia lub łożyska silnika | zacznij od gniazda i przewodu; po otwarciu obudowy skontroluj wsuwki, swobodę szczotek, komutator oraz luzy i opory łożysk | niestabilna ciągłość przewodu podczas jego poruszania wskazuje na przerwę; same poprawne pomiary omomierzem nie wykluczają uszkodzenia wirnika ujawniającego się pod obciążeniem |
| Podczas funkcji pary z dyszy wypływa tylko woda | problem z grzaniem albo czujnikiem poziomu | przerwij używanie funkcji parowej i nie otwieraj gorącego układu | diagnostyka wytwornicy wymaga kontroli grzałki, termostatu, czujników i zaworów zgodnie ze schematem właściwego wariantu |
Słabe ssanie – od czego zacząć?
Najpierw należy wykluczyć ograniczenie przepływu powietrza. Zdejmij ssawkę i sprawdź ciąg na końcu rury, następnie bez rury oraz bez węża. Wąż można wyprostować i obejrzeć pod światło. Pęknięcie bywa mniej widoczne niż zator: o nieszczelności może świadczyć świst, zasysanie powietrza w jednym miejscu albo poprawa po ułożeniu węża pod innym kątem.

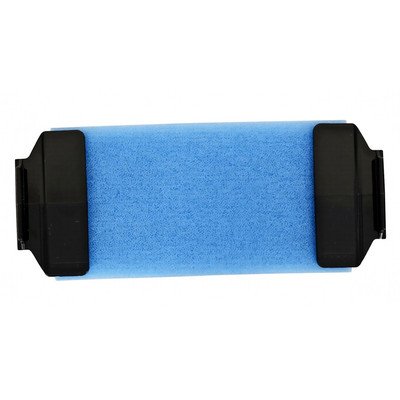

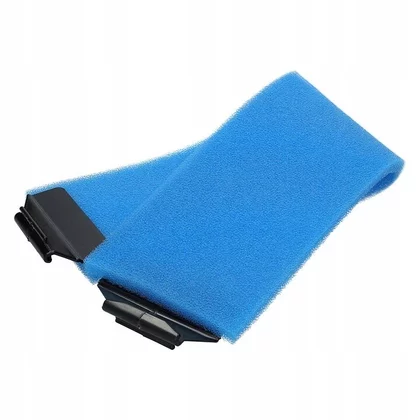

W zespole filtra wodnego sprawdź filtr piankowy, filtr wlotowy, uszczelkę górną i uszczelnienia zbiornika. Filtr powinien być czysty, prawidłowo osadzony i całkowicie suchy, jeżeli wcześniej był myty. Nie zastępuj wkładki przypadkowo dociętym materiałem – inna przepuszczalność może ograniczyć przepływ albo osłabić ochronę silnika. Właściwe warianty znajdziesz w kategorii filtrów do odkurzaczy Zelmer.
Jeżeli silnik brzmi równomiernie, a ciąg wraca po zdjęciu węża, zakup agregatu ssącego nie jest uzasadniony. Gdy odkurzacz głośno pracuje, mocno iskrzy, wydziela zapach przegrzanej izolacji lub ma wyraźnie nierówne obroty, potrzebna jest kontrola szczotek, komutatora, wirnika i łożysk. Części z tej grupy należy dobierać według typu agregatu, a nie wyłącznie mocy podanej na obudowie; pomocna jest kategoria silników i wirników do odkurzaczy Zelmer.
Brak natrysku wody lub detergentu
Układ prania prowadzi ciecz z tylnego zbiornika przez zawór, pompkę i przewody do szybkozłączki, węża oraz dyszy. Diagnostykę warto prowadzić zgodnie z kierunkiem przepływu:
- Sprawdź, czy tylny zbiornik jest poprawnie osadzony i czy jego zawór nie jest zablokowany osadem.
- Obejrzyj wężyki pod kątem zagięcia, pęknięcia i zsunięcia z króćca. Woda pod korpusem wskazuje raczej na nieszczelność niż zatkaną dyszę.
- Odłącz dyszę rozpylającą. Jeżeli pojawi się przepływ, oczyść lub wymień dyszę.
- Posłuchaj pracy pompy. Jej dźwięk potwierdza uruchomienie mechanizmu, lecz nie potwierdza wytwarzania prawidłowego przepływu ani ciśnienia.
- Jeżeli instalacja jest drożna, a pompa nie pobiera cieczy lub tylko pulsuje bez przepływu, wymaga sprawdzenia poza układem albo wymiany.
Do płukania instalacji nie używaj wrzątku. Instrukcja typu 616 przewiduje roztwór lub wodę o temperaturze do 45°C. Nie stosuj także przypadkowej chemii, która może uszkodzić uszczelki, spowodować nadmierne pienienie albo pozostawić osad. Węże z przewodem doprowadzającym ciecz, szybkozłączki i końcówki piorące należy dobierać jako elementy instalacji piorącej, a nie jak zwykłe akcesoria 32 mm. Odpowiednie grupy części obejmują zestawy piorące do odkurzaczy Zelmer oraz węże i rury do odkurzaczy Zelmer.
Dostęp do filtrów, pompy i silnika
Filtry oraz przedni i tylny zbiornik są dostępne bez rozbierania korpusu. Po otwarciu górnej pokrywy można wyjąć przedni zbiornik, rozłożyć korpus filtra wodnego i skontrolować filtr wlotowy, piankę, pływak, wkładkę oraz uszczelki. Po umyciu wszystkie elementy trzeba dokładnie wysuszyć przed ponownym montażem.
Dostęp do pompy, silnika, wyłączników i wytwornicy pary wymaga znacznie szerszego demontażu. Najpierw usuwa się oba zbiorniki, a następnie elementy pokrywy, uchwyt i pas obudowy. Pod górną częścią znajdują się przewody połączone z wyłącznikami oraz elektroniką, dlatego pokrywy nie wolno gwałtownie odrywać. Przed rozłączeniem wsuwek wykonaj zdjęcia i oznacz przewody. Podczas składania sprawdź ułożenie wszystkich uszczelek, amortyzatorów silnika, opasek i wężyków – nieszczelność po naprawie może osłabić ssanie lub skierować ciecz do części elektrycznej.
Prace wewnątrz urządzenia, pomiary obwodów zasilanych napięciem sieciowym oraz naprawa układu parowego wymagają kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone dla osoby bez przygotowania. Urządzenie musi być odłączone od sieci, opróżnione i osuszone, a wytwornica pary całkowicie schłodzona i pozbawiona ciśnienia.
Jak dobrać część do Wodnika Quattro seria 616?
Odczytaj pełne oznaczenie z tabliczki znamionowej, na przykład cały typ zaczynający się od 616.6, wraz ze wszystkimi kolejnymi znakami i końcową literą wariantu. Zachowaj zera, kropki i pozostałe oznaczenia. Następnie porównaj numer fabryczny starej części lub potwierdzoną zgodność katalogową.
Przy wyborze zwróć uwagę na:
- filtr wylotowy – wariant elektrostatyczny i kaseta klasy S/HEPA nie są tym samym wykonaniem;
- filtr wodny – znaczenie ma rodzaj korpusu, wkładki, pianki, pływaka i uszczelek;
- wąż piorący – zwykła średnica przyłącza 32 mm nie potwierdza obecności właściwego przewodu cieczy i szybkozłączki;
- pompę i zawory – muszą odpowiadać instalacji, króćcom, mocowaniom i parametrom konkretnego wariantu;
- silnik, wirnik i szczotki – dobieraj według oznaczenia agregatu oraz numeru części, nie na podstawie podobnej obudowy;
- ssawki – przy zwykłych końcówkach sprawdź średnicę, natomiast przy ssawkach piorących również dyszę, przewód i sposób mocowania.
Jeżeli nie możesz odczytać symbolu starego elementu, przygotuj zdjęcie tabliczki znamionowej, części z obu stron, złączy i mocowań. Zwykłe końcówki można porównać w kategorii ssawek i szczotek do odkurzaczy Zelmer.
Konserwacja po odkurzaniu i praniu
Po pracy opróżnij i wypłucz przedni zbiornik oraz elementy filtra wodnego. Nie pozostawiaj w tylnym zbiorniku roztworu piorącego, ponieważ wysychający detergent może odkładać się w zaworze, pompie, przewodach i dyszy. Układ przepłucz czystą, ciepłą wodą zgodnie z instrukcją urządzenia.
Podczas prania kontroluj ilość piany i używaj właściwego środka antypieniącego. Piana przedostająca się poza zespół filtra wodnego może zawilgocić filtr wlotowy i dostać się do agregatu. Po zakończeniu pracy umyte części pozostaw do pełnego wyschnięcia; złożenie wilgotnego filtra sprzyja powstawaniu zapachu i zwiększa opór przepływu.
FAQ – części do Zelmer Wodnik Quattro 616
Czy wszystkie części oznaczone jako Zelmer 616 są zamienne?
Nie. W serii występują różne wykonania filtra wylotowego, zespołu wodnego i układów roboczych. Zgodność należy potwierdzić za pomocą pełnego typu urządzenia i numeru części.
Dlaczego odkurzacz słabo ciągnie mimo prawidłowego dźwięku silnika?
Przyczyną może być zatkany wąż lub ssawka, zabrudzony filtr piankowy, nieszczelna uszczelka albo błędnie złożony filtr wodny. Jeżeli ciąg jest mocny bez węża, silnik nie jest pierwszym podejrzanym.
Czy słyszalna praca pompy oznacza, że pompa jest sprawna?
Nie. Dźwięk oznacza jedynie, że mechanizm został uruchomiony. Pompa może nie wytwarzać przepływu, a instalacja może być zatkana lub nieszczelna. Najpierw sprawdź zbiornik, zawór, wężyki i dyszę.
Czy filtr piankowy można założyć wilgotny?
Nie należy składać odkurzacza z niewysuszonymi elementami. Wilgotny filtr stawia większy opór, może powodować nieprzyjemny zapach i zwiększa ryzyko dostania się wilgoci do silnika.
Czy każda ssawka 32 mm nadaje się do prania?
Nie. Średnica 32 mm może wystarczyć przy zwykłej ssawce do odkurzania na sucho. Końcówka piorąca musi mieć odpowiednią dyszę, połączenie przewodu cieczy i mocowanie zgodne z wężem urządzenia.
Co oznacza nagła utrata ciągu podczas zbierania wody?
Może zadziałać pływak ograniczający zasysanie po napełnieniu zbiornika lub gwałtownym przesunięciu odkurzacza. Wyłącz urządzenie, opróżnij zbiornik i sprawdź, czy pływak porusza się swobodnie.
