Części do okapu Amica KH 17285
Części do okapu Amica KH 17285 obejmują między innymi filtr przeciwtłuszczowy, elementy obudowy dmuchawy, maskownice komina, wsporniki oraz oprawy oświetlenia. Przed zakupem ustal, czy słabe pochłanianie wynika z zabrudzonego filtra lub instalacji wentylacyjnej, a nie z awarii silnika. Zgodność części potwierdź modelem, kodem wyrobu i 14-cyfrowym numerem fabrycznym.
Od objawu do właściwej części
W okapie Amica KH 17285 układ wyciągu i oświetlenie są sterowane oddzielnie. Dzięki temu już sposób występowania usterki pomaga zawęzić poszukiwania. Działające światło przy nieruchomym wentylatorze wskazuje, że zasilanie dociera przynajmniej do części obwodów, ale nie rozstrzyga, czy problem leży w przełączniku biegów, przewodach, silniku albo jego elementach współpracujących.
| Objaw | Co może być przyczyną | Co sprawdzić | Jak rozumieć wynik |
| Okap pracuje, ale słabo usuwa opary | zatłuszczony filtr aluminiowy, zużyty filtr węglowy w trybie pochłaniacza, zgnieciony lub niedrożny kanał, zablokowana klapa zwrotna, niewłaściwy dopływ powietrza do kuchni | obejrzyj i umyj filtr metalowy, sprawdź drożność wylotu oraz ułożenie przewodu; próbę wykonaj po ponownym zamontowaniu filtra | poprawa po czyszczeniu wskazuje na ograniczony przepływ; brak poprawy nie oznacza od razu uszkodzenia silnika |
| Pojawiło się buczenie lub drgania | poluzowany filtr albo maskownica, obudowa dmuchawy dotykająca wirnika, ciało obce, opory łożysk, zwężony lub niestabilnie zamocowany kanał | po odłączeniu zasilania sprawdź mocowania; jeżeli wirnik jest dostępny, ostrożnie oceń, czy obraca się swobodnie i nie ociera | wyczuwalny opór lub ocieranie uzasadnia kontrolę dmuchawy; swobodny ruch nie potwierdza elektrycznej sprawności silnika |
| Silnik buczy, lecz nie startuje | zablokowany wirnik, zużyte łożyska, uszkodzone uzwojenie albo kondensator pracy, jeśli występuje w danym wykonaniu | najpierw wyklucz blokadę mechaniczną; technik może zbadać uzwojenia i pojemność kondensatora po odłączeniu ich od obwodu | ciągłość uzwojenia wyklucza przerwę, ale zwykły omomierz nie wykrywa pewnie zwarć międzyzwojowych ani usterki pojawiającej się po rozgrzaniu |
| Nie działa jeden bieg lub biegi niewiele się różnią | zużyte styki przełącznika, luźne złącze, przerwa w jednym odczepie uzwojenia, niesprawne sterowanie | porównaj stan przewodów i złączy; pomiary rezystancji wykonuje się na odłączonym silniku między przewodem wspólnym a odczepami biegów | brak ciągłości jednego toru jest nieprawidłowy; same różne wartości rezystancji nie wystarczą bez schematu i danych konkretnego silnika |
| Nie świeci jedna lampa | źródło światła, gniazdo, uchwyt lub lokalne połączenie przewodu | po wystygnięciu lampy sprawdź jej stan, styki oprawy, ślady przegrzania i luzy | nadtopiona lub zwęglona oprawa wymaga wymiany; sama sprawna lampa nie wyklucza problemu ze stykiem |
| Nie działa całe oświetlenie, ale wentylator pracuje | wspólny przycisk oświetlenia, złącze, przewody lub element wykonawczy obwodu lamp | zacznij od źródeł światła i opraw, następnie sprawdź ciągłość odłączonego przełącznika według jego układu styków | awaria dwóch źródeł naraz jest możliwa, lecz warto zbadać element wspólny dla całego oświetlenia |
| Okap nie reaguje wcale | brak zasilania w gnieździe, uszkodzony przewód, puszka przyłączeniowa, zacisk lub główny przełącznik | sprawdź inne urządzenie w gnieździe, wtyczkę i widoczną część przewodu; dalsza diagnostyka wymaga dostępu do obwodów sieciowych | sprawne gniazdo nie potwierdza, że napięcie przechodzi przez przewód i wewnętrzne połączenia okapu |

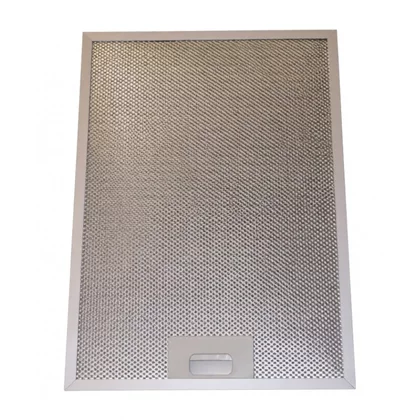

Filtr aluminiowy: czyszczenie czy wymiana?
Metalowy filtr przeciwtłuszczowy zatrzymuje tłuszcz przed dmuchawą. Kiedy jego siatka jest zalepiona, przepływ powietrza maleje, a hałas może wzrosnąć. Jeżeli tabliczka potwierdza starsze wykonanie KH 17285 E, instrukcja tej wersji przewiduje czyszczenie filtra co dwa miesiące. Przy częstym smażeniu kontroluj go wcześniej.
Filtr wyjmuje się po podtrzymaniu kasety i zwolnieniu metalowego zatrzasku. Następnie należy odchylić go w dół i wysunąć z tylnych punktów podparcia. Przed ponownym montażem filtr musi być czysty, suchy i nieodkształcony. Najpierw wsuwa się tylne zaczepy, a potem zatrzaskuje przednią część.
Wymiana jest uzasadniona, gdy:
- siatka jest przerwana, rozwarstwiona albo trwale zdeformowana;
- zatrzask nie utrzymuje kasety w obudowie;
- rama nie przylega i wpada w drgania;
- filtr został uszkodzony przez agresywny środek chemiczny lub nie można go skutecznie odtłuścić.
Przebarwienie aluminium po myciu nie musi oznaczać utraty funkcji. Filtra węglowego, stosowanego tylko przy pracy w obiegu zamkniętym, nie należy mylić z aluminiowym filtrem tłuszczowym. Typowy filtr węglowy wymienia się po utracie zdolności pochłaniania zapachów zgodnie z instrukcją właściwego wariantu okapu.
Więcej elementów eksploatacyjnych znajduje się w kategorii filtrów do okapów Amica.
Głośna dmuchawa i słaby ciąg
Przed zakupem obudowy dmuchawy lub podzespołu napędowego sprawdź cały tor przepływu powietrza. Zabrudzony filtr, zaciśnięta rura, niewłaściwa redukcja średnicy albo zamknięta klapa zwrotna mogą wywoływać hałas mimo sprawnego silnika. Wibracje przenoszone na metalową maskownicę komina często brzmią podobnie do uszkodzenia łożysk.
Po odłączeniu okapu od zasilania zdejmij filtr i obejrzyj dostępną część komory. Szukaj luźnego elementu, śladów tarcia, nagromadzonego tłuszczu oraz przewodu znajdującego się zbyt blisko wirnika. Nie wkładaj dłoni do dmuchawy podłączonej do sieci i nie uruchamiaj jej z otwartą osłoną.
Jeżeli wirnik ma wyraźny luz, ociera o obudowę albo obraca się skokowo, problem jest mechaniczny. Jeżeli porusza się swobodnie, lecz po włączeniu silnik tylko buczy, potrzebne jest sprawdzenie obwodu silnika i ewentualnego kondensatora. Pojemność kondensatora mierzy się po odłączeniu jego przewodów i bezpiecznym rozładowaniu; wynik porównuje się z wartością nadrukowaną na danym elemencie, a nie z uniwersalną wartością dla okapów.
Pomiary pod napięciem oraz prace przy obwodach sieciowych są przeznaczone wyłącznie dla wykwalifikowanego serwisanta. Wymagają odpowiednich kwalifikacji, doświadczenia, narzędzi i procedury właściwej dla urządzenia.
Oświetlenie: lampa, gniazdo czy włącznik?
Przed demontażem oświetlenia odłącz zasilanie i poczekaj, aż źródło światła wystygnie. Gdy nie działa tylko jedna lampa, zacznij od niej oraz od gniazda. Luźna blaszka stykowa, nalot, pęknięcie izolatora lub ślad przegrzania mogą powodować miganie i okresowe gaśnięcie.
Jeżeli nie świecą obie lampy, a wentylator działa, należy sprawdzić również wspólny przełącznik i połączenia zasilające oświetlenie. Ciągłość przełącznika bada się po całkowitym odłączeniu go od instalacji. Wynik bliski zwarciu w pozycji włączonej i przerwa w pozycji wyłączonej mogą potwierdzić pracę określonej pary styków, ale tylko wtedy, gdy ich funkcję ustalono ze schematu lub przez identyfikację przewodów. Nie wolno dobierać styków na podstawie koloru przewodów.
Nowe gniazdo lub uchwyt żarówki musi odpowiadać typowi źródła światła, sposobowi mocowania i dopuszczalnym parametrom. Nadtopionego gniazda nie należy naprawiać przez doginanie zwęglonych styków ani wykonywanie prowizorycznych połączeń.
Jak uzyskać dostęp i wymienić element
Dostęp serwisowy zwykle rozpoczyna się od zdjęcia filtra aluminiowego. Przez dolny otwór można ocenić część mocowań, przewodów, opraw oświetlenia i obudowy dmuchawy. Dostęp do maskownic komina i puszki przyłączeniowej może wymagać zdjęcia górnej lub dolnej osłony. Konstrukcja i rozmieszczenie mocowań zależą od kodu wyrobu, dlatego nie należy odkręcać przypadkowych elementów podtrzymujących cały okap.
Bezpieczna kolejność prac wygląda następująco:
- Odłącz wtyczkę, a przy podłączeniu bezpośrednim wyłącz właściwy obwód i potwierdź brak napięcia odpowiednim przyrządem.
- Zabezpiecz płytę grzewczą i załóż rękawice chroniące przed ostrymi krawędziami blachy.
- Podtrzymaj filtr, zwolnij zatrzask i odłóż filtr bez wyginania ramy.
- Przed odłączeniem przewodów wykonaj czytelne zdjęcie złączy i oznacz ich położenie.
- Wyjmuj konektory za obudowę, nie ciągnąc za przewody.
- Porównaj starą i nową część przed montażem, w tym mocowania, wymiary, złącza i oznaczenie producenta.
- Po złożeniu sprawdź stabilność filtra i maskownic, a następnie osobno działanie oświetlenia i każdego biegu wentylatora.
Elementy konstrukcyjne, takie jak maskownica komina, wspornik czy obudowa dmuchawy, dobiera się również według strony montażu, koloru, rozmieszczenia otworów i punktów zaczepienia. Część podobna na zdjęciu może nie pasować do innego wariantu tego samego modelu.
Dobór części do Amica KH 17285
Oznaczenie KH 17285 nie powinno być jedyną podstawą zakupu. W dokumentacji występują między innymi wersje KH 17285 E, KH 17285-3 E oraz KH 17285 S, które nie muszą korzystać z tych samych filtrów, opraw, maskownic ani elementów dmuchawy.
Dla urządzenia Amica przygotuj:
- pełny model z tabliczki znamionowej;
- kod wyrobu;
- 14-cyfrowy numer fabryczny;
- numer odczytany ze starej części, jeżeli jest czytelny;
- przy częściach mechanicznych także wymiary, stronę montażu i zdjęcie mocowań.
Nie wystarczy zgodny wygląd lub identyczna liczba styków. Obudowy mogą różnić się położeniem zaczepów, a gniazda oświetlenia materiałem, temperaturą pracy i sposobem osadzenia. Jeśli dane z tabliczki nie są czytelne, zrób zdjęcie całej etykiety oraz starej części przed złożeniem zamówienia. Pozostałe grupy podzespołów znajdziesz w kategorii części do okapów Amica.
FAQ – części do okapu Amica KH 17285
Czy słaby ciąg oznacza uszkodzenie silnika?
Nie. Najpierw sprawdź filtr aluminiowy, filtr węglowy w trybie pochłaniacza, drożność kanału, klapę zwrotną i dopływ powietrza do kuchni. Silnik należy podejrzewać po wykluczeniu ograniczeń przepływu lub gdy nie osiąga prawidłowych obrotów.
Czy można uruchamiać okap bez filtra aluminiowego?
Nie należy używać okapu bez filtra przeciwtłuszczowego. Tłuszcz trafia wtedy do dmuchawy, przewodów i elementów elektrycznych. Po czyszczeniu zamontuj całkowicie suchy filtr i sprawdź, czy zatrzask pewnie go utrzymuje.
Jak sprawdzić silnik okapu miernikiem?
Po odłączeniu silnika od sterowania można sprawdzić ciągłość uzwojeń między przewodem wspólnym a poszczególnymi odczepami biegów. Przerwa wskazuje na uszkodzony tor. Prawidłowa rezystancja nie wyklucza zwarć międzyzwojowych, oporów łożysk ani usterki występującej pod obciążeniem.
Dlaczego oświetlenie miga mimo sprawnej lampy?
Przyczyną może być luźny lub przegrzany styk gniazda, uszkodzony przewód albo zużyty przełącznik. Miganie reagujące na poruszenie lampą częściej wskazuje na oprawę, ale nie jest wystarczającym potwierdzeniem bez oględzin połączeń.
Czy część opisana jako KH 17285 będzie pasować bez dodatkowego sprawdzania?
Nie zawsze. Przed zakupem porównaj pełny model, kod wyrobu i 14-cyfrowy numer fabryczny. Warianty z dodatkowym oznaczeniem, na przykład E, S lub „-3”, mogą mieć inne podzespoły mimo podobnej obudowy.
