Części do okapu Amica OKC 4618
Części do okapu Amica OKC 4618 obejmują między innymi filtry, elementy dmuchawy, sterowanie, przewody i podzespoły oświetlenia. Słaby ciąg nie musi oznaczać awarii silnika, a niedziałająca lampa może wymagać sprawdzenia całego obwodu zasilania. Przed zakupem porównaj model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Jak ustalić przyczynę usterki okapu Amica OKC 4618?
W okapie Amica OKC 4618 układy pochłaniania tłuszczu, przepływu powietrza, sterowania i oświetlenia działają niezależnie tylko częściowo. Przykładowo pracujący silnik nie gwarantuje prawidłowego ciągu, a sprawna żarówka nie zaświeci przy uszkodzeniu oprawy, przewodu, transformatora lub sterownika. Diagnostykę warto więc rozpocząć od dokładnego określenia objawu, a nie od zakupu pierwszej części kojarzonej z problemem.
| Objaw | Możliwe przyczyny | Co sprawdzić najpierw | Jak interpretować wynik |
| Okap pracuje, ale słabo usuwa parę | zabrudzony filtr aluminiowy, zużyty filtr węglowy, niedrożny przewód, zablokowana klapka, zabrudzona lub uszkodzona turbina | stan filtrów, drożność wylotu i swobodę otwierania klapki | poprawa po oczyszczeniu wskazuje na ograniczony przepływ, a nie na awarię sterowania |
| Silnik buczy, lecz turbina nie rusza | zablokowana turbina, opory łożysk, uszkodzenie silnika albo jego obwodu rozruchowego | po odłączeniu zasilania sprawdzić, czy wirnik obraca się swobodnie | tarcie lub ciężki obrót wskazuje na problem mechaniczny; swobodny obrót nie potwierdza jednak sprawności elektrycznej |
| Wentylator nie działa, ale oświetlenie działa | sterowanie biegami, wiązka silnika, połączenia lub silnik K-28 | złącza, przewody i stan sterownika; następnie pomiary obwodu silnika | działająca lampa potwierdza obecność zasilania w części okapu, ale nie przesądza o zasilaniu silnika |
| Nie działa ani wentylator, ani światło | przewód przyłączeniowy, bezpiecznik, złącze zasilania lub sterowanie | gniazdo, zabezpieczenie obwodu, przewód i połączenia wewnętrzne | prawidłowe zasilanie gniazda przenosi diagnostykę do wnętrza urządzenia |
| Nie działa jedna lampa | źródło światła, oprawa, styk lub odcinek wiązki | zamiana miejscami dwóch sprawnych, zgodnych źródeł światła oraz oględziny oprawy | jeśli usterka pozostaje po tej samej stronie, podejrzenie przechodzi z lampy na oprawę lub przewody |
| Nie działa całe oświetlenie | źródła światła, transformator lub zasilacz, wiązka albo wyjście sterownika | zgodność lamp i stan połączeń; pomiary napięcia powinien wykonać technik | jednoczesne uszkodzenie dwóch lamp jest możliwe, ale nie należy pomijać wspólnego układu zasilającego |
Okap słabo ciągnie mimo pracy silnika

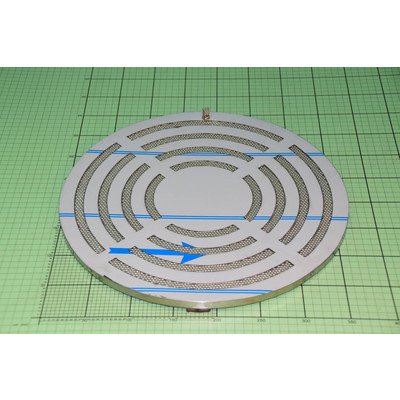

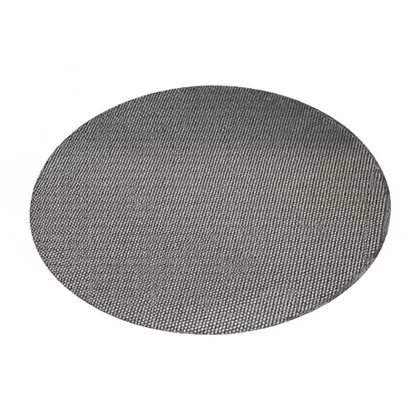

Najpierw wyjmij filtr aluminiowy i oceń go pod światło. Warstwa lepkiego tłuszczu, niedrożna siatka lub odkształcona rama ograniczają przepływ. Filtr metalowy można czyścić, o ile nie jest mechanicznie uszkodzony. Przed ponownym montażem musi być całkowicie suchy.
Jeżeli okap pracuje jako pochłaniacz, sprawdź również filtr węglowy. Nasycony wkład może ograniczać przepływ i przestaje skutecznie pochłaniać zapachy. Filtr węglowy nie zastępuje filtra przeciwtłuszczowego i nie jest potrzebny przy każdym sposobie montażu — stosuje się go w obiegu zamkniętym, gdy oczyszczone powietrze wraca do kuchni. Pasujące wkłady można porównać w kategorii filtrów do okapów Amica.
Przy pracy w trybie wyciągu skontroluj przewód odprowadzający, reduktor oraz klapkę zwrotną. Zgnieciony przewód elastyczny, znaczne przewężenie, nagromadzony tłuszcz albo klapka ocierająca o kanał mogą powodować słaby ciąg mimo prawidłowych obrotów silnika. Jeżeli po uchyleniu okna wydajność wyraźnie wzrasta, problem może wynikać także z niedostatecznego dopływu powietrza do pomieszczenia. Nie jest to dowód uszkodzenia dmuchawy.
Jak sprawdzić turbinę i silnik wentylatora?
Przed oględzinami odłącz okap od sieci i zabezpiecz wtyczkę przed przypadkowym podłączeniem. Po zdjęciu filtrów można obejrzeć dostępne fragmenty turbiny i obudowy dmuchawy. Wirnik nie powinien być pęknięty, oblepiony grubą warstwą tłuszczu ani ocierać o obudowę. Uszkodzone łopatki powodują spadek wydajności, drgania i hałas, nawet jeśli sam silnik nadal się obraca.
Obróć wirnik ręką wyłącznie przy odłączonym zasilaniu. Powinien poruszać się bez zakleszczania i wyraźnego tarcia. Ciężki obrót może wynikać z zabrudzenia, odkształcenia obudowy, przesunięcia turbiny lub zużycia łożysk. Nie uruchamiaj silnika z odsłoniętą turbiną ani nie próbuj rozpędzać jej ręką przy podłączonym urządzeniu.
Podstawowy pomiar rezystancji uzwojeń wykonuje się po odłączeniu silnika od instalacji okapu. Przerwa między punktami należącymi do danego obwodu może wskazywać na uszkodzone uzwojenie, przewód lub zabezpieczenie termiczne. Nie ma jednak jednej prawidłowej wartości rezystancji dla wszystkich wyprowadzeń i biegów. Skończony wynik również nie potwierdza, że silnik zachowuje się prawidłowo pod obciążeniem ani że izolacja jest bezpieczna.
Pomiar napięcia na złączu silnika podczas pracy pomaga rozróżnić awarię dmuchawy od problemu sterowania lub wiązki. Jest to jednak pomiar przy napięciu sieciowym. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, narzędzi pomiarowych oraz bezpiecznej procedury pracy. Nie są przeznaczone dla osoby bez przygotowania. Brak napięcia po wybraniu biegu kieruje diagnostykę w stronę sterownika, przełączników i przewodów. Obecność właściwego zasilania przy nieruchomym silniku wzmacnia podejrzenie usterki zespołu napędowego, ale wynik należy odnieść do schematu konkretnego wykonania.
Oświetlenie halogenowe i zamiana na LED
W częściach przypisywanych do rodziny OKC 4618 występują elementy niskonapięciowego oświetlenia, w tym oprawy, wiązki oraz transformatory lub zasilacze. Nie należy dobierać lampy wyłącznie według kształtu trzonka. Znaczenie mają napięcie, moc, typ zasilacza, minimalne obciążenie oraz sposób sterowania światłem.
Prosta zamiana halogenu G4 na źródło LED może powodować miganie, świecenie po wyłączeniu albo brak startu. Elektroniczny transformator przeznaczony dla halogenów może wymagać większego obciążenia niż zapewnia LED, a sterowanie realizowane triakiem lub funkcją ściemniania może nie współpracować z przypadkowym zamiennikiem. Bezpieczniejszym rozwiązaniem jest dobranie katalogowo zgodnego zestawu: lampy, zasilacza i ewentualnie odpowiedniej wiązki, zamiast modyfikowania sterownika lub usuwania elementów przeciwzakłóceniowych.
Jeżeli nie działa pojedyncza lampa, zacznij od źródła światła i styków oprawy. Gdy nie świecą obie, sprawdzenie powinno objąć wspólne przewody oraz układ zasilający. Pomiar napięcia po stronie wtórnej ma sens dopiero po ustaleniu, czy zastosowano transformator halogenowy, czy zasilacz LED i jakie ma on wymagania obciążeniowe.
Dostęp i wymiana części w OKC 4618

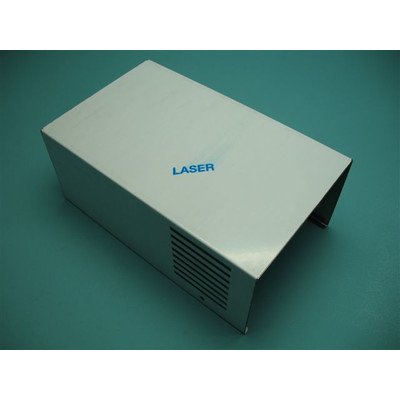

Filtry wyjmuje się od spodu okapu po zwolnieniu ich uchwytów. Zapewnia to dostęp do wnętrza czaszy i podstawowych oględzin dmuchawy. Do wymiany silnika, turbiny, sterowania lub transformatora może być konieczne zdjęcie osłon wewnętrznych, a w niektórych pracach także poluzowanie maskownicy komina lub odłączenie przewodu wentylacyjnego.
Przed rozłączeniem wiązek wykonaj czytelne zdjęcia i oznacz złącza. Nie opieraj montażu na kolorach przewodów, ponieważ znaczenie ma położenie w konkretnym złączu. Turbinę oraz nakrętkę zabezpieczającą należy montować we właściwej orientacji; użycie nadmiernej siły może uszkodzić tworzywo albo spowodować bicie wirnika. Po złożeniu sprawdź ręcznie swobodę obrotu, zamontuj filtry i dopiero wtedy wykonaj próbę wszystkich biegów oraz oświetlenia.
Jeżeli wewnątrz znajduje się kondensator lub zasilacz elektroniczny, może on zachować ładunek po odłączeniu urządzenia. Nie zwieraj jego zacisków przypadkowym narzędziem. Naprawy płytki sterującej i pomiary strony sieciowej powinny być prowadzone przez osobę przygotowaną do pracy z obwodami 230 V.
Jak dobrać części do okapu Amica OKC 4618?

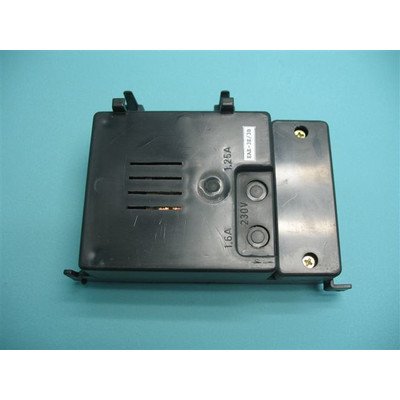

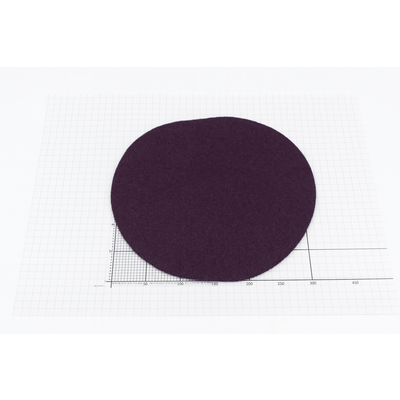

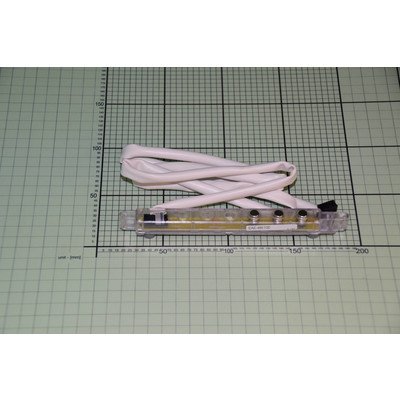

Dla tego okapu katalog części wskazuje między innymi filtr aluminiowy, filtr węglowy FW-5, silnik K-28, wirnik, obudowy dmuchawy, sterowanie trzybiegowe, wiązki przewodów i części oświetlenia. Nie oznacza to jednak, że każda część o podobnej nazwie lub identycznym złączu będzie pasowała do każdego egzemplarza.
Do potwierdzenia zgodności przygotuj:
- pełny model urządzenia, łącznie z literą wariantu, jeśli występuje;
- kod wyrobu — dla zidentyfikowanego wykonania OKC 4618 I występuje oznaczenie 1009154;
- 14-cyfrowy numer fabryczny;
- numer części odczytany ze starego podzespołu, jeżeli jest czytelny;
- zdjęcie tabliczki znamionowej oraz mocowania wymienianego elementu.
Samo oznaczenie „OKC 4618” może nie wystarczyć do rozróżnienia wersji produkcyjnej lub późniejszego zamiennika serwisowego. Jest to szczególnie ważne przy sterowaniu i oświetleniu, gdzie zmiana technologii lampy może wymagać innego zasilacza lub wiązki. Jeśli tabliczka wskazuje inny model okapu, przejdź do nadrzędnej kategorii części do okapów Amica i szukaj według pełnego oznaczenia.
FAQ – części i naprawa okapu Amica OKC 4618
Czy słaby ciąg oznacza konieczność wymiany silnika?
Nie. Najpierw sprawdź filtr aluminiowy, filtr węglowy w trybie pochłaniacza, przewód odprowadzający, reduktor i klapkę zwrotną. Silnik lub turbina stają się bardziej prawdopodobną przyczyną, gdy przepływ pozostaje słaby mimo drożnego układu albo występują hałas, drgania i nierówne obroty.
Dlaczego silnik okapu buczy, ale nie obraca turbiny?
Przyczyną może być zablokowany lub ocierający wirnik, zużycie mechaniczne silnika albo problem jego obwodu rozruchowego. Najpierw, przy odłączonym zasilaniu, sprawdź swobodę obrotu turbiny. Samo buczenie nie rozstrzyga, który element jest uszkodzony.
Czy do OKC 4618 można zamontować dowolną żarówkę LED G4 12 V?
Nie. Trzeba sprawdzić zgodność źródła światła z transformatorem lub zasilaczem oraz układem sterowania. LED o małej mocy może migać albo nie uruchamiać się przy transformatorze wymagającym minimalnego obciążenia. Zgodność samego trzonka G4 nie jest wystarczająca.
Czy filtr węglowy jest potrzebny przy podłączeniu okapu do kanału?
Zwykle nie. Filtr węglowy stosuje się przede wszystkim w trybie pochłaniacza, gdy powietrze po oczyszczeniu wraca do pomieszczenia. Przy pracy jako wyciąg kluczowe są filtr przeciwtłuszczowy oraz drożny przewód odprowadzający.
Jakie dane są potrzebne do zamówienia części Amica?
Należy podać pełny model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej. Przydatny jest również numer starej części oraz zdjęcie jej złączy i mocowania. Pozwala to odróżnić warianty, które z zewnątrz mogą wyglądać identycznie.
Czy sprawna rezystancja uzwojenia potwierdza sprawność silnika?
Nie. Pomiar może wykryć przerwę lub oczywistą nieprawidłowość, lecz nie sprawdza zachowania silnika pod obciążeniem, stanu łożysk ani wszystkich uszkodzeń izolacji. Wynik trzeba zestawić z oględzinami, pomiarem izolacji i kontrolą zasilania zgodnie z dokumentacją danego wykonania.
