Części do okapu Amica OKC 531
Części do okapu Amica OKC 531 obejmują filtry, silnik wentylatora, oświetlenie, sterowanie, przewody i elementy obudowy. Przed zakupem porównaj wymiary, mocowania oraz pełne oznaczenie urządzenia z tabliczki znamionowej, ponieważ podobny wygląd części nie gwarantuje zgodności.
Jak rozpoznać część do okapu Amica OKC 531
Okap Amica z rodziny OKC 531 jest urządzeniem kominowym z wentylatorem, niezależnym oświetleniem i trzema prędkościami pracy. W zależności od sposobu instalacji może działać jako wyciąg, który odprowadza powietrze przewodem na zewnątrz, albo jako pochłaniacz, w którym powietrze wraca do pomieszczenia po przejściu przez filtr węglowy.
W tej kategorii mogą występować między innymi:
- metalowy filtr przeciwtłuszczowy i filtr węglowy;
- silnik, wentylator lub wirnik łopatkowy;

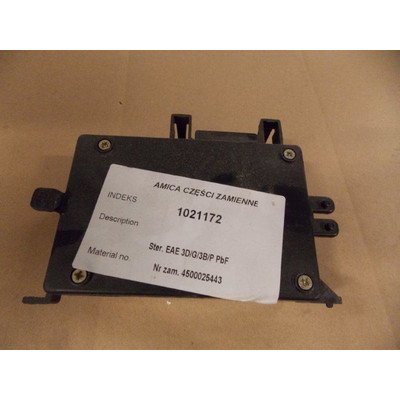

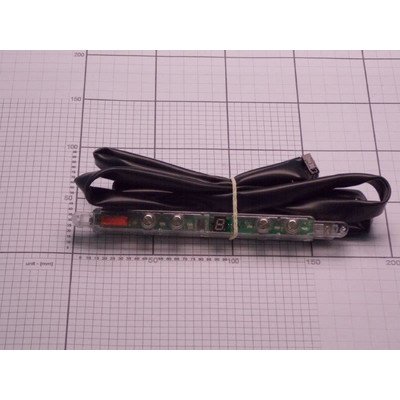

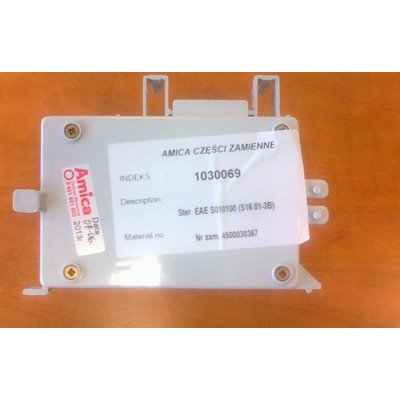

- przełączniki, przyciski, moduły i wiązki przewodów;
- transformator, oprawy oraz żarówki oświetlenia;
- przewód zasilający, przelotki, zaciski i elementy ochronne;

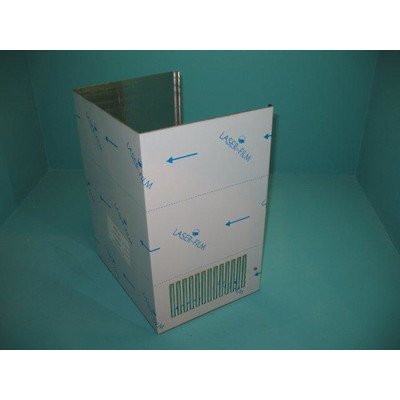

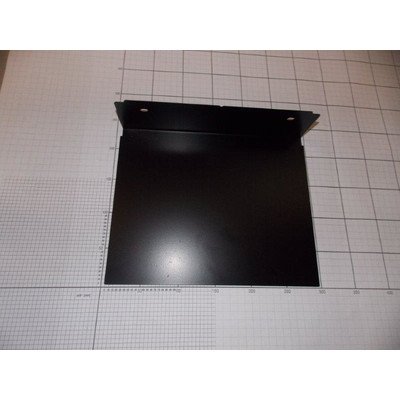

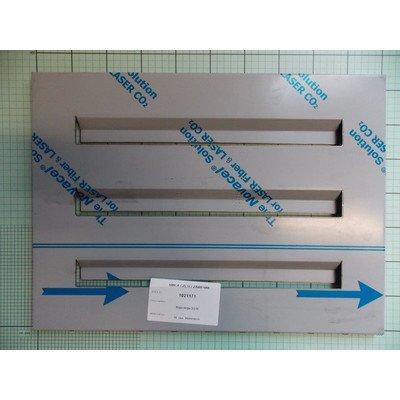

- redukcje, klapy, kierownice powietrza, kominy, maskownice i wieszaki.
Nazwy handlowe podzespołów mogą być podobne, ale różnić się wymiarami, sposobem mocowania, liczbą wyprowadzeń, średnicą wylotu albo parametrami elektrycznymi. Dlatego nie należy wybierać części wyłącznie na podstawie zdjęcia.
Objaw a możliwa przyczyna
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Okap nie reaguje na przyciski i nie działa oświetlenie | Brak zasilania, przewód, bezpiecznik, moduł zasilający lub sterujący | Gniazdo, przewód, wtyczkę, widoczne ślady przegrzania i połączenia przy odłączonym urządzeniu | Sam fakt, że inne urządzenie działa w tym samym miejscu, nie potwierdza sprawności przewodu okapu. Diagnostykę modułu pozostaw osobie z odpowiednimi kwalifikacjami. |
| Światło działa, ale wentylator nie rusza | Przełącznik, wiązka, sterowanie silnika, kondensator, silnik, zablokowany wirnik | Czy wirnik obraca się swobodnie po odłączeniu zasilania; czy filtr i wnętrze nie są pokryte grubą warstwą tłuszczu | Swobodny obrót nie potwierdza sprawności elektrycznej silnika. Brak zasilania na jego zaciskach wskazuje raczej na tor sterowania lub przewody, a nie od razu na silnik. |
| Silnik buczy, ale wirnik się nie obraca | Zablokowany lub zatłuszczony wirnik, zużyte łożyska, kondensator albo uszkodzony silnik | Zabrudzenia, ocieranie wirnika o obudowę, luz osiowy i stan kondensatora zgodnie ze schematem danego wariantu | Nie wymieniaj silnika bez sprawdzenia, czy wirnik nie jest mechanicznie zablokowany. Wymiana kondensatora wymaga dobrania identycznej pojemności, napięcia pracy i typu przewidzianego dla urządzenia. |
| Okap pracuje głośno lub drży | Luźne mocowanie, niewyważony wirnik, ocieranie, zatkany filtr, nieprawidłowa redukcja lub przewód | Mocowania, wirnik, filtr, kołnierz, przewód i drożność kanału | Hałas może powstawać poza silnikiem. Zbyt mała średnica przewodu lub nieprawidłowa redukcja może zwiększać opory i wibracje. |
| Silnik działa, lecz słabo odprowadza opary | Zabrudzony filtr, filtr węglowy po nasyceniu, zablokowany przewód, klapa lub kierownica powietrza | Tryb pracy okapu, filtry, przewód, klapę zwrotną, drożność wylotu i dopływ powietrza do pomieszczenia | W trybie wyciągowym filtr węglowy nie powinien zastępować prawidłowego przewodu. W trybie pochłaniacza potrzebny jest właściwy filtr węglowy oraz prawidłowy powrót powietrza. |
| Nie świeci jedna lampa | Żarówka, oprawa, wiązka lub styk | Żarówkę, gniazdo, ślady nadpalenia i połączenia | Jeżeli jedna lampa działa, a druga nie, podejrzenie kieruje się najpierw na żarówkę, oprawę lub lokalne połączenie. Brak obu świateł może mieć przyczynę wspólną w zasilaniu lub sterowaniu. |
| Okap działa tylko na wybranym biegu | Przełącznik, wiązka, element regulacyjny, silnik lub połączenie | Czy problem dotyczy jednego biegu, czy wszystkich; stan styków i przewodów | Awaria jednego biegu nie oznacza automatycznie uszkodzenia silnika. Najpierw trzeba ustalić, czy odpowiedni sygnał dociera do toru zasilania silnika. |
Filtry i wydajność pracy
Metalowy filtr przeciwtłuszczowy zatrzymuje tłuszcz i większe zanieczyszczenia przed wentylatorem. W modelu z tej rodziny filtr powinien być regularnie czyszczony, ponieważ nasycony tłuszczem ogranicza przepływ powietrza, zwiększa obciążenie wentylatora i stanowi zagrożenie pożarowe. Instrukcja przewiduje czyszczenie co najmniej co dwa miesiące, a przy intensywnym gotowaniu częściej.
Filtr węglowy stosuje się wtedy, gdy okap pracuje jako pochłaniacz i nie ma przewodu odprowadzającego powietrze na zewnątrz. Takiego filtra nie należy myć ani regenerować, jeżeli producent nie przewidział tego dla konkretnego wariantu. Po nasyceniu wymienia się go na nowy. Sam komunikat przypominający o obsłudze filtra nie jest dowodem awarii części — oznacza konieczność czyszczenia lub wymiany zgodnie z instrukcją.
Słaby ciąg nie musi oznaczać uszkodzonego silnika
Przed zamówieniem silnika sprawdź:
- czy metalowy filtr nie jest zatkany tłuszczem;
- czy filtr węglowy nie jest zużyty i czy został zamontowany tylko w trybie pochłaniacza;
- czy przewód nie jest zagięty, zatkany albo podłączony przez nieodpowiednią redukcję;
- czy klapa lub kierownica powietrza otwiera się prawidłowo;
- czy kanał wentylacyjny zapewnia właściwy przepływ i dopływ powietrza do pomieszczenia.
W trybie wyciągowym należy usunąć filtr węglowy, jeśli konstrukcja urządzenia i instrukcja przewidują jego demontaż. Przewód wylotowy powinien odpowiadać średnicy wymaganej przez urządzenie; dla rodziny OKC 531 S dokumentacja wskazuje warianty 120 lub 150 mm, ale przed zakupem redukcji trzeba sprawdzić rzeczywiste przyłącze konkretnego egzemplarza.
Diagnostyka silnika i wentylatora
Po odłączeniu okapu od sieci zdejmij filtr i obejrzyj wirnik przez dostępny otwór. Usuń osad, który może powodować ocieranie lub blokowanie. Wirnik powinien obracać się bez wyraźnego tarcia o obudowę. Jeżeli obraca się ciężko mimo oczyszczenia, przyczyną może być zużycie łożysk, deformacja wirnika albo uszkodzenie zespołu wentylatora.
Jeśli silnik buczy, lecz nie startuje, nie pozostawiaj go długo pod napięciem. Taki objaw może powodować przegrzewanie uzwojeń. W zależności od konstrukcji należy sprawdzić również kondensator rozruchowy lub pracy. Jego pojemność i napięcie muszą odpowiadać oznaczeniu oryginału albo dokumentacji konkretnego urządzenia; nie należy dobierać go tylko po wyglądzie.
Pomiar elektryczny wykonuje się po odłączeniu elementu od układu, gdy celem jest sprawdzenie ciągłości uzwojenia, przewodów lub bezpiecznika. Wynik wskazujący przerwę może potwierdzić uszkodzenie badanego obwodu, ale prawidłowa rezystancja nie dowodzi pełnej sprawności silnika pod obciążeniem. Nie wolno wyciągać wniosku o uszkodzeniu silnika na podstawie samego pomiaru ciągłości, jeżeli nie sprawdzono jeszcze sterowania, kondensatora, wirnika i połączeń.
Pomiar napięcia na pracującym urządzeniu dotyczy obwodu sieciowego i może być wykonywany wyłącznie przez osobę mającą odpowiednie kwalifikacje, doświadczenie oraz przyrząd przeznaczony do takich pomiarów. Nie podawaj napięcia na silnik „na krótko”, jeżeli nie znasz jego wyprowadzeń, sposobu regulacji i wymagań ochrony przeciwporażeniowej.
Moduł, przełącznik i przewody
Jeżeli nie działają jednocześnie silnik i światło, podejrzewa się wspólny tor zasilania lub moduł. Jeżeli światło działa, a wentylator nie, bardziej użyteczne jest prześledzenie osobnego toru sterowania silnika. Gdy nie działa tylko jeden bieg, trzeba sprawdzić styki przełącznika, wiązkę i element regulacyjny odpowiedzialny za ten zakres pracy.
Przy oględzinach szukaj:
- nadpalonych konektorów i luźnych zacisków;
- stopionej izolacji przewodów;
- przerwanych wiązek przy zawiasach, przelotkach i punktach mocowania;
- śladów wilgoci lub tłuszczu na płytce;
- pękniętych lutów i uszkodzonych elementów modułu.
Przerwany bezpiecznik nie jest przyczyną, którą należy po prostu obejść. Zabezpieczenie mogło zadziałać z powodu zwarcia w module, silniku, przewodzie lub oświetleniu. Wymiana bezpiecznika na element o innym prądzie znamionowym albo mostkowanie go może doprowadzić do pożaru i dalszych uszkodzeń.
Dostęp do części i wymiana
Filtr, żarówka i elementy dostępne od spodu
Przed rozpoczęciem prac odłącz okap od zasilania. Osłonę filtra należy zwolnić zgodnie z konstrukcją zatrzasku, wyjąć kasetę i dopiero wtedy wyjąć metalowy wkład. Przy wymianie filtra węglowego filtr mocuje się do odpowiednich punktów ramki filtra przeciwtłuszczowego; nie należy wciskać go na siłę ani zasłaniać elementów, które muszą pozostać drożne.
W starszym wariancie OKC 531 S oświetlenie wykorzystuje dwie żarówki halogenowe 20 W. Przed zakupem sprawdź napięcie, typ trzonka, wymiary i oznaczenie oprawy. Przy halogenie nie dotykaj bańki palcami, ponieważ tłuszcz ze skóry może skrócić trwałość źródła światła.
Silnik, moduł i wiązka
Dostęp do silnika, modułu lub wiązki zwykle wymaga zdjęcia części maskownicy komina i osłon wewnętrznych, ale dokładna kolejność zależy od wykonania obudowy. Przed demontażem wykonaj zdjęcia połączeń, oznacz konektory i nie ciągnij za przewody. Zwróć uwagę na uziemienie, uchwyty, gumowe przelotki oraz elementy prowadzące powietrze.
Przy wymianie silnika porównaj nie tylko rozstaw mocowań, ale również kierunek obrotów, liczbę biegów, sposób podłączenia, rodzaj wirnika, moc, napięcie, kondensator oraz kształt obudowy. Dodatkowe wyprowadzenie w nowym silniku nie może być podłączane według koloru przewodu bez sprawdzenia schematu lub oznaczeń producenta.
Po montażu sprawdź, czy:
- wirnik obraca się bez ocierania;
- wszystkie przewody są zabezpieczone przed kontaktem z wirnikiem;
- obudowa i filtr są prawidłowo zamocowane;
- przewód wentylacyjny nie jest załamany;
- każdy bieg oraz oświetlenie działają bez nietypowego zapachu, iskrzenia i nadmiernych drgań.
Opisane czynności serwisowe przy module, silniku i przewodach sieciowych wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Nie wykonuj pomiarów pod napięciem ani ingerencji w instalację elektryczną, jeśli nie potrafisz bezpiecznie zidentyfikować obwodu i punktów pomiarowych.
Jak dobrać właściwą część
Do identyfikacji urządzenia Amica przygotuj z tabliczki znamionowej:
- pełny model;
- kod wyrobu;
- 14-cyfrowy numer fabryczny.
W przypadku kategorii opisanej jako OKC 531 trzeba zweryfikować, czy tabliczka wskazuje dokładnie wariant OKC 531, OKC 531 S lub inne oznaczenie końcowe. Wariant może wpływać na filtr, oświetlenie, silnik, wiązkę, moduł i elementy obudowy.
Przed zamówieniem porównaj:
- numer części lub oznaczenie producenta;
- wymiary i kształt elementu;
- punkty mocowania oraz stronę montażu;
- napięcie, moc, pojemność i typ złącza, jeśli dotyczą części elektrycznej;
- średnicę przyłącza dla redukcji i elementów wentylacyjnych;
- sposób pracy okapu: wyciągowy albo pochłaniacz;
- zdjęcie starej części z widocznym oznaczeniem.
Samo oznaczenie handlowe „OKC 531”, podobne zdjęcie albo identyczne złącze może nie wystarczyć do potwierdzenia zgodności. Najbezpieczniejszym kolejnym krokiem jest odczytanie całej tabliczki znamionowej i porównanie oznaczenia starego podzespołu z opisem wybranej części.
FAQ
Czy filtr węglowy pasuje do każdego okapu Amica OKC 531?
Nie należy zakładać tego bez sprawdzenia wariantu. Filtr musi mieć właściwe wymiary, punkty zatrzaskowe i sposób montażu. Trzeba również potwierdzić, że dany egzemplarz jest używany jako pochłaniacz, ponieważ filtr węglowy nie zastępuje przewodu w trybie wyciągowym.
Okap Amica OKC 531 buczy — czy trzeba wymienić silnik?
Nie od razu. Najpierw odłącz urządzenie od zasilania i sprawdź, czy wirnik nie jest zablokowany, zatłuszczony albo ocierający o obudowę. Przyczyną może być także kondensator, łożyska, luźne mocowanie, filtr lub redukcja o niewłaściwej średnicy.
Czy słaby ciąg oznacza uszkodzony wentylator?
Nie zawsze. Słabe odprowadzanie oparów może powodować zatkany filtr, nasycony filtr węglowy, zagięty przewód, zamknięta klapa, niedrożny kanał albo niewystarczający dopływ powietrza. Dopiero po wykluczeniu tych przyczyn warto diagnozować silnik i sterowanie.
Jakie informacje podać przy doborze części do Amica OKC 531?
Podaj pełny model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej. Przy częściach takich jak filtr, silnik, oprawa lub element obudowy przydatne są również wymiary, zdjęcie mocowania i oznaczenie starego elementu.
Czy moduł sterujący można wymienić bez programowania?
Zależy to od konstrukcji i wariantu urządzenia. Nie każdy moduł wymaga konfiguracji, ale nie można też zakładać, że każdy będzie działał po samym podłączeniu. Przed zakupem porównaj numer płytki, złącza, wersję urządzenia i dane z tabliczki znamionowej.
Czy można podłączyć zamienny silnik według kolorów przewodów?
Nie. Kolory mogą różnić się między producentami i wariantami silników. Należy porównać schemat, oznaczenia wyprowadzeń, liczbę biegów, kondensator i sposób regulacji. Błędne podłączenie może uszkodzić silnik, moduł albo spowodować zagrożenie porażeniem.
