Części do okapu Amica OKC 653
Części do okapu Amica OKC 653 pomagają usunąć usterki silnika, sterowania, oświetlenia, filtracji i elementów obudowy. Zanim zamówisz podzespół, porównaj pełne oznaczenie z tabliczki znamionowej, wykonanie części oraz jej mocowanie, aby uniknąć zakupu niepasującego wariantu.
Jakie części występują w okapie Amica OKC 653
Model OKC 653 należy do kominowych okapów o szerokości około 60 cm. W zależności od wersji wykonania może pracować jako wyciąg, odprowadzający powietrze przewodem na zewnątrz, albo jako pochłaniacz z filtrem węglowym. W dokumentacji wariantu OKC 653 T opisano wentylator z trzema prędkościami, niezależne oświetlenie, aluminiowy filtr przeciwtłuszczowy oraz elementy maskownicy i kierowania powietrza.
W tej rodzinie urządzeń mogą być potrzebne między innymi:

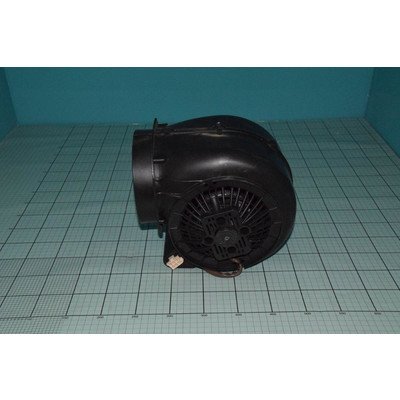

- silnik lub kompletny zespół wentylatora;
- kondensator silnika, jeżeli występuje w danym wariancie;

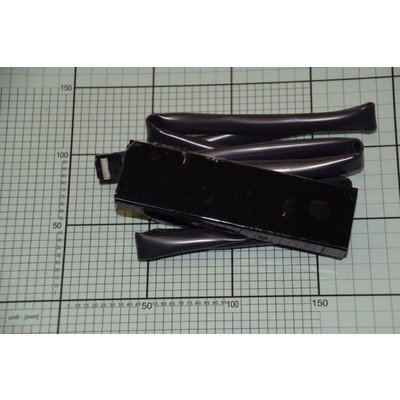

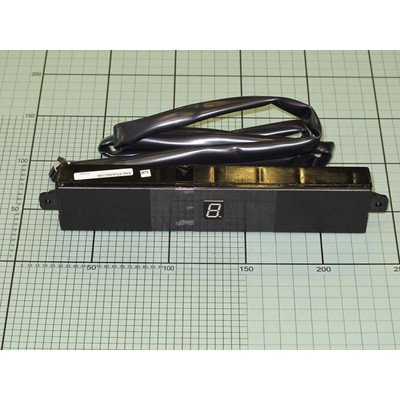

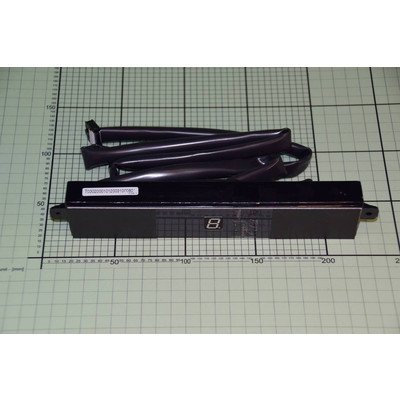

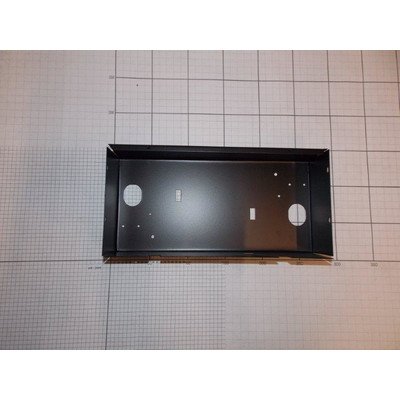

- przełącznik, panel albo moduł sterowania;
- filtr przeciwtłuszczowy i filtr węglowy;
- oprawa, żarówka lub element oświetlenia;
- zawór zwrotny, reduktor, kierownica powietrza albo przelotka;

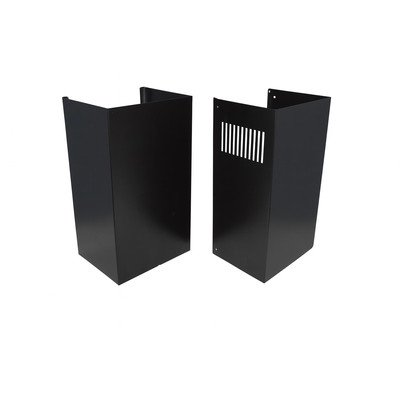

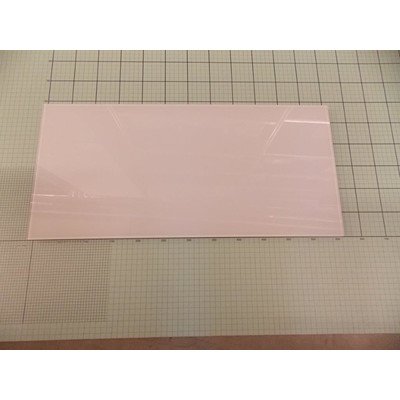

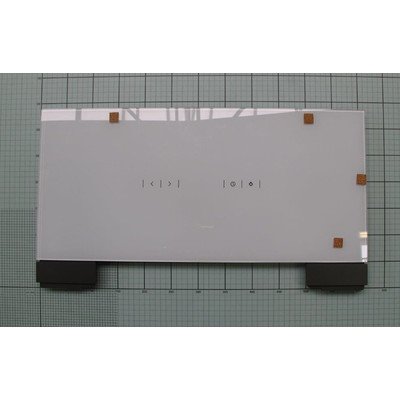

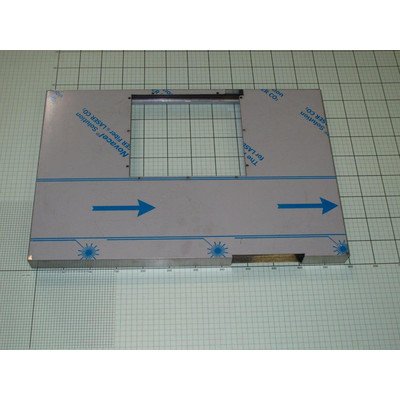

- szyba, maskownica, wieszak, uchwyt lub inny element obudowy.
Nie zakładaj, że każdy element opisany jako „do OKC 653” pasuje do wszystkich odmian tego modelu. Końcowe oznaczenie, kolor, sposób sterowania i numer produktu mogą zmieniać konstrukcję części.
Objaw nie wskazuje od razu części
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Okap nie reaguje na przyciski i nie świeci | Brak zasilania, uszkodzony przewód, bezpiecznik urządzenia, moduł zasilania lub sterowania | Sprawdź gniazdo i wtyczkę, obejrzyj przewód oraz ślady nadpaleń po odłączeniu urządzenia od sieci | Jeżeli zasilanie budynku jest prawidłowe, a panel pozostaje całkowicie martwy, podejrzenie przesuwa się w stronę zasilania wewnętrznego lub modułu. Sam silnik nie jest wtedy pierwszym elementem do wymiany |
| Oświetlenie działa, ale wentylator nie startuje | Silnik, kondensator, przełącznik, regulator prędkości, przewód albo moduł sterujący | Sprawdź, czy wirnik nie jest zablokowany tłuszczem i czy przy każdym biegu zmienia się reakcja urządzenia | Gdy silnik otrzymuje prawidłowe zasilanie, ale nie startuje lub tylko buczy, sprawdź zespół silnika i kondensator zgodnie ze schematem konkretnej wersji |
| Silnik buczy, rusza z opóźnieniem albo wymaga popchnięcia wirnika | Kondensator o zmniejszonej pojemności, zabrudzenie, zatarcie lub uszkodzenie silnika | Po odłączeniu zasilania obróć wirnik ręcznie i sprawdź, czy nie ociera o obudowę; pojemność kondensatora porównaj z oznaczeniem na jego obudowie | Swobodny obrót nie wyklucza problemu elektrycznego. Pomiar pojemności wykonuj po odłączeniu i rozładowaniu kondensatora; wynik należy porównać z tolerancją podaną przez producenta elementu |
| Okap działa tylko na jednym biegu | Uszkodzony przełącznik, regulator, styki, przewody albo moduł | Sprawdź, czy problem dotyczy wszystkich przycisków i czy na panelu widać ślady wilgoci lub tłuszczu | Jeżeli silnik pracuje, ale nie są wybierane pozostałe prędkości, nie wymieniaj go w ciemno. Najpierw zidentyfikuj element przełączający właściwy dla danego wariantu |
| Ciąg jest słaby, ale silnik pracuje | Zabrudzony filtr, zatkany przewód, zamknięty lub źle działający zawór zwrotny, nieprawidłowy tryb pracy albo problem z wentylacją pomieszczenia | Wyjmij filtr przeciwtłuszczowy do czyszczenia, sprawdź drożność wylotu i ruch klapy zaworu; ustal, czy okap działa jako wyciąg czy pochłaniacz | Jeżeli po oczyszczeniu przepływ się poprawia, zakup silnika może być niepotrzebny. W trybie pochłaniacza zużyty filtr węglowy wymienia się, a nie myje ani regeneruje |
| Okap pracuje głośniej, wibruje lub grzechocze | Luźne mocowanie, zabrudzony albo uszkodzony wirnik, ocieranie o obudowę, zawór zwrotny, pęknięta maskownica lub niedrożny przewód | Obejrzyj mocowania, wirnik i klapę zaworu po odłączeniu zasilania; sprawdź, czy hałas zmienia się po wyjęciu zabrudzonego filtra | Hałas obecny tylko przy przepływie może pochodzić z instalacji, a nie z silnika. Przy pęknięciu lub odkształceniu wirnika wymiana samego silnika może nie rozwiązać problemu, jeśli część nie jest dostarczana jako komplet |
| Oświetlenie nie działa, lecz wentylator pracuje | Żarówka, oprawa, przewody, przełącznik oświetlenia lub moduł | Sprawdź typ źródła światła i stan oprawy; pomiar ciągłości wykonuj wyłącznie na odłączonym urządzeniu | Przepalona żarówka nie potwierdza uszkodzenia modułu. Jeżeli nowa, właściwa żarówka nie działa, trzeba sprawdzić oprawę i obwód oświetlenia |
Diagnostyka krok po kroku
1. Najpierw sprawdź tryb pracy i przepływ powietrza
W trybie wyciągowym okap powinien być połączony z odpowiednim przewodem odprowadzającym. W dokumentacji OKC 653 T przewidziano przewód o średnicy 120 lub 150 mm, a jego długość i sposób prowadzenia wpływają na opory przepływu. Zbyt długa, zagięta albo niedrożna instalacja może powodować słaby ciąg, gwizd i większy hałas mimo sprawnego silnika.
W trybie pochłaniacza powietrze wraca do pomieszczenia po przejściu przez filtr węglowy. Brak pochłaniania zapachów nie jest wtedy dowodem uszkodzenia wentylatora. Najpierw oceń stan filtra węglowego i filtra przeciwtłuszczowego oraz sprawdź, czy powietrze ma prawidłowy wylot przez maskownicę.
2. Obejrzyj filtry, wirnik i zawór
Przed demontażem części odłącz wtyczkę od gniazda. Zdejmij dolną osłonę i filtr przeciwtłuszczowy zgodnie z konstrukcją urządzenia. W wariancie opisanym przez producenta tabliczka znamionowa znajduje się wewnątrz czaszy i jest dostępna po zdjęciu metalowego filtra.
Sprawdź:
- czy filtr aluminiowy nie jest zalepiony tłuszczem;
- czy wirnik obraca się bez wyczuwalnego ocierania;
- czy łopatki nie są pęknięte lub odkształcone;
- czy przewody nie dotykają ruchomych części;
- czy klapa zaworu zwrotnego porusza się bez zacinania;
- czy nie ma luźnych wkrętów, pęknięć i śladów przegrzania.
Filtr przeciwtłuszczowy można czyścić łagodnym detergentem zgodnie z instrukcją urządzenia. Filtr węglowy przeznaczony do pochłaniacza wymienia się po nasyceniu; jego mycie zwykle nie przywraca właściwości pochłaniających.
3. Sprawdź silnik bez zgadywania
Jeżeli oświetlenie i panel działają, ale wentylator pozostaje nieruchomy, przyczyną może być silnik, kondensator albo układ sterowania. Po odłączeniu zasilania można ocenić mechaniczny opór wirnika i obejrzeć złącza. Pomiar rezystancji uzwojeń wykonuj na odłączonym silniku, po wypięciu przewodów zgodnie ze schematem konkretnego modelu. Wynik nieskończony, bardzo niski albo wyraźnie różny od wartości przewidzianej dla danego silnika wymaga porównania z dokumentacją serwisową.
Sam pomiar rezystancji nie potwierdza pełnej sprawności silnika. Nie wykazuje między innymi poprawnej pracy pod obciążeniem, stanu izolacji przy napięciu roboczym ani prawidłowego działania kondensatora. Jeżeli silnik buczy, przegrzewa się lub nie startuje, sprawdź również kondensator o oznaczonej pojemności i napięciu pracy. Nie montuj elementu tylko dlatego, że ma podobne wymiary.
Pomiary pod napięciem oraz sprawdzanie zasilania silnika wykonuje wyłącznie osoba mająca kwalifikacje, doświadczenie i właściwe przyrządy. W okapie występuje napięcie sieciowe 230 V, a błędne podłączenie może spowodować porażenie, zwarcie lub pożar. Nie zwieraj zabezpieczeń i nie uruchamiaj urządzenia z odsłoniętymi przewodami bez procedury właściwej dla konkretnego modelu.
4. Rozróżnij panel, moduł i silnik
Jeśli nie działa zarówno światło, jak i wentylator, a panel nie reaguje, sprawdzaj najpierw zasilanie oraz moduł sterujący. Jeśli świeci się panel, lecz nie można wybrać biegu, bardziej prawdopodobny jest problem z przełącznikiem, panelem, przewodami lub modułem obsługującym silnik.
Reset zasilania może pomóc po chwilowym zawieszeniu elektroniki, ale nie naprawi przepalonego elementu, uszkodzonego transformatora ani nadpalonego styku. W przypadku modułu oględziny powinny obejmować ślady wilgoci, tłuszczu, korozji, nadpaleń i luźnych złączy. Brak widocznych uszkodzeń nie oznacza sprawności płytki.
Dostęp do części i wymiana
Zakres demontażu zależy od tego, czy wymieniasz filtr, oświetlenie, panel, silnik czy element maskownicy.
Filtr i oświetlenie
Do filtra przeciwtłuszczowego zwykle uzyskuje się dostęp od spodu czaszy przez zwolnienie zatrzasku. Po jego wyjęciu można odczytać dane z tabliczki znamionowej i uzyskać dostęp do filtra węglowego. W dokumentacji OKC 653 T opisano oświetlenie halogenowe 20 W; inne odmiany lub późniejsze wersje mogą mieć inne źródło światła, dlatego przed zakupem porównaj trzonek, napięcie, moc i sposób mocowania.
Przy wymianie źródła halogenowego nie dotykaj bańki gołymi palcami. Przed pracą poczekaj, aż lampa ostygnie. Nie podważaj klosza z nadmierną siłą, ponieważ pierścień lub szybka mogą pęknąć.
Silnik, kondensator i sterowanie

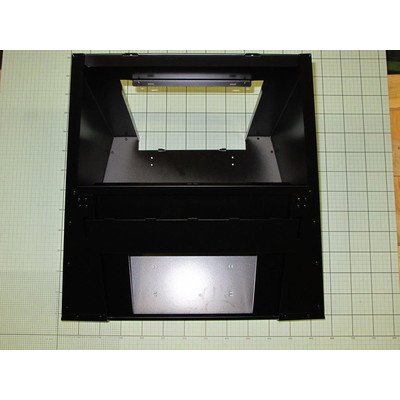

Dostęp do silnika lub modułu zwykle wymaga zdjęcia filtrów, dolnej osłony i części obudowy zespołu wentylatora. W niektórych wykonaniach konieczne może być również odłączenie maskownicy komina albo zdjęcie całego korpusu z uchwytu. Nie traktuj jednej kolejności jako uniwersalnej dla wszystkich odmian OKC 653.
Przed odłączeniem przewodów:
- odłącz okap od sieci i zabezpiecz wtyczkę przed przypadkowym podłączeniem;
- wykonaj zdjęcia złączy i oznacz przewody, jeśli nie mają jednoznacznych wtyków;
- sprawdź, czy kondensator nie jest nadal naładowany;
- odkręcaj elementy, podpierając silnik lub cięższą część zespołu;
- nie ciągnij za przewody i nie wyginaj zacisków na płytce;
- po montażu sprawdź, czy wirnik obraca się swobodnie i czy przewody są odsunięte od części ruchomych.
Po naprawie zamontuj filtry, osłony i maskownicę, a następnie sprawdź osobno oświetlenie, każdy bieg wentylatora oraz ewentualne drgania. Jeżeli urządzenie pracuje jako wyciąg, kontrola powinna objąć również szczelność i drożność przewodu. Podłączenie do instalacji wentylacyjnej powinien wykonać wykwalifikowany instalator.
Jak dobrać części do Amica OKC 653
Nie dobieraj części wyłącznie po zdjęciu, kolorze albo liczbie styków. W okapach podobny panel, silnik, filtr lub zawór może różnić się mocowaniem, kierunkiem pracy, średnicą, pojemnością kondensatora, długością przewodów albo sposobem współpracy z modułem.
Przed zamówieniem przygotuj:
- pełne oznaczenie modelu z tabliczki, na przykład OKC 653 T, OKC 653 SW lub inną końcówkę;
- kod wyrobu;
- 14-cyfrowy numer fabryczny Amica;
- numer części odczytany z uszkodzonego elementu;
- zdjęcie tabliczki znamionowej i zdjęcia mocowania oraz złączy;
- wymiary, średnicę, stronę montażu i parametry zapisane na części.
W przypadku filtrów porównaj nie tylko nazwę, ale również kształt, wymiary, sposób zatrzasku i liczbę elementów w zestawie. Dla silnika sprawdź kompletny zespół, kierunek i sposób mocowania wirnika, złącze oraz dane kondensatora. Przy module sterującym kluczowe mogą być rewizja płytki, układ złączy i wariant panelu.
Jeżeli nie masz pewności, nie kupuj kilku części na próbę. Najpierw odczytaj pełne dane z tabliczki i uszkodzonego podzespołu albo prześlij zdjęcia do doboru. Możesz też przejść do kategorii okapów Amica lub sprawdzić filtry do okapów Amica, jeżeli objaw wskazuje na problem z filtracją.
Konserwacja ogranicza ryzyko awarii
Regularnie czyść filtr przeciwtłuszczowy, ponieważ nagromadzony tłuszcz ogranicza przepływ i zwiększa ryzyko zapalenia osadu. W dokumentacji OKC 653 T zaleca się czyszczenie filtra co najmniej raz w miesiącu, a przy intensywnym użytkowaniu częściej. Nie zalewaj wnętrza okapu wodą i nie używaj agresywnych rozpuszczalników.
W trybie pochłaniacza wymieniaj filtr węglowy zgodnie z zaleceniami dla konkretnego wariantu. W trybie wyciągu sprawdzaj drożność przewodu, stan klapy zwrotnej i sposób podłączenia. Jeżeli w pomieszczeniu pracują urządzenia spalające paliwo, zapewnij prawidłowy dopływ powietrza i nie wykonuj zmian w instalacji bez udziału uprawnionego instalatora.
FAQ
Czy każda część do OKC 653 pasuje do mojego okapu?
Nie. O zgodności decyduje pełne oznaczenie, końcówka wariantu, numer fabryczny, wykonanie oraz parametry części. Sam zapis „OKC 653” może nie identyfikować wszystkich różnic konstrukcyjnych.
Okap Amica OKC 653 słabo zasysa. Czy trzeba wymienić silnik?
Nie zawsze. Najpierw sprawdź filtr przeciwtłuszczowy, filtr węglowy w trybie pochłaniacza, drożność przewodu, zawór zwrotny i dopływ powietrza do pomieszczenia. Silnik podejrzewa się dopiero po wykluczeniu ograniczeń przepływu oraz potwierdzeniu problemu w jego obwodzie.
Co oznacza buczenie okapu bez obrotu wirnika?
Może wskazywać na kondensator, zablokowany lub zatłuszczony wirnik albo uszkodzenie silnika. Po odłączeniu zasilania sprawdź, czy wirnik obraca się swobodnie. Kondensator należy badać i wymieniać zgodnie z oznaczeniem oraz dokumentacją danego zespołu.
Czy filtr węglowy można umyć zamiast go wymienić?
Typowego filtra z węglem aktywnym nie należy myć ani regenerować, ponieważ woda nie przywraca jego zdolności pochłaniania zapachów. Wymień go na wariant o zgodnym kształcie, wymiarach i sposobie mocowania.
Gdzie znaleźć oznaczenie potrzebne do doboru części?
W modelu opisanym w instrukcji tabliczka znamionowa znajduje się wewnątrz czaszy, za metalowym filtrem przeciwtłuszczowym. Odczytaj pełny model, kod wyrobu i 14-cyfrowy numer fabryczny, a następnie porównaj je z oznaczeniami części.
Czy można samodzielnie wymienić silnik lub moduł okapu?
Czynności mechaniczne przy odłączonym urządzeniu mogą wykonać osoby mające odpowiednie doświadczenie, ale diagnostyka pod napięciem, pomiary obwodów 230 V i naprawa modułu wymagają kwalifikacji oraz właściwych narzędzi. Nie obchodź zabezpieczeń i nie uruchamiaj urządzenia z odsłoniętymi połączeniami.
