Części do okapu Amica OKC 654
Części do okapu Amica OKC 654 pozwalają usunąć problemy ze słabym wyciągiem, głośną turbiną, niedziałającym oświetleniem lub sterowaniem. Przed zamówieniem filtra, silnika, kondensatora, wiązki albo elementu obudowy sprawdź pełny model, kod wyrobu i 14-cyfrowy numer fabryczny. Pozwoli to odróżnić warianty podobne z wyglądu, lecz różniące się mocowaniem, połączeniami lub parametrami.
Co warto ustalić przed zakupem części do Amica OKC 654
OKC 654 to oznaczenie rodziny okapów, ale przy doborze części znaczenie może mieć również końcowa litera wersji. Dokumentacja wariantu OKC 654S opisuje okap kominowy o szerokości 60 cm, z trzema prędkościami wentylatora, jednym metalowym filtrem przeciwtłuszczowym i dwoma halogenami 20 W. Nie należy jednak automatycznie przypisywać tych parametrów każdemu urządzeniu oznaczonemu skrótowo jako OKC 654.
Przed rozpoczęciem diagnostyki sprawdź również, w jakim trybie pracuje okap:
- wyciąg odprowadza powietrze przewodem do kanału wentylacyjnego i zasadniczo nie potrzebuje filtra węglowego;
- pochłaniacz oczyszcza powietrze przez filtr węglowy i kieruje je z powrotem do kuchni;
- filtr metalowy zatrzymujący tłuszcz jest potrzebny w obu trybach.
To rozróżnienie jest istotne. Nieskuteczne usuwanie zapachów w pochłaniaczu może wynikać z nasycenia filtra węglowego, natomiast słaby ciąg wyciągu może być skutkiem niedrożnego przewodu, zamkniętej klapy zwrotnej lub niewystarczającego dopływu powietrza do pomieszczenia.
Objaw, możliwa przyczyna i kolejność sprawdzania
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Okap pracuje, ale słabo zasysa | zabrudzony filtr metalowy, nasycony filtr węglowy, zwężony lub niedrożny kanał, zablokowana klapa, zabrudzona turbina, zużyty silnik | porównaj pracę po zdjęciu filtra, sprawdź drożność wylotu i swobodę wirnika | poprawa po zdjęciu filtra wskazuje na opór przepływu, ale nie potwierdza awarii silnika |
| Silnik buczy i nie startuje | zablokowany wirnik, zużyte łożyskowanie, kondensator pracy, uzwojenie silnika, brak prawidłowego sterowania | przy odłączonym zasilaniu sprawdź obrót wirnika; kondensator zmierz po odłączeniu od obwodu | ciężki obrót wskazuje na problem mechaniczny; swobodny wirnik nie wyklucza usterki kondensatora lub uzwojenia |
| Działa tylko jeden bieg albo biegi są podobne | przełącznik lub panel, wiązka, styki, obwód sterowania prędkościami, uzwojenia silnika | obejrzyj złącza i przewody, sprawdź ciągłość torów według schematu właściwego dla wersji | działanie najwyższego biegu nie dowodzi pełnej sprawności silnika ani sterownika |
| Nie działa jedna lampa | źródło światła, oprawka, styk lub lokalne połączenie | zamień miejscami sprawne źródło światła, jeśli konstrukcja i parametry są identyczne | usterka przenosząca się razem z lampą wskazuje na źródło światła; pozostająca po jednej stronie wymaga kontroli oprawki i obwodu |
| Nie działa całe oświetlenie | oba źródła światła, wspólne zasilanie, przycisk, wiązka, sterownik | najpierw sprawdź lampy i ich styki, później wspólny tor zasilania | jednoczesna awaria dwóch lamp nie oznacza automatycznie uszkodzenia modułu |
| Panel i oświetlenie są martwe | gniazdo, przewód zasilający, połączenia, bezpiecznik elektroniki, zasilacz modułu | potwierdź zasilanie gniazda innym odbiornikiem; dalsze pomiary wykonuj po bezpiecznym otwarciu urządzenia | przepalony bezpiecznik jest skutkiem przerwania obwodu i nie wyjaśnia, co spowodowało przeciążenie lub zwarcie |
| Okap grzechocze lub wibruje | luźny filtr, klapa zwrotna, maskownica, turbina ocierająca o obudowę, zużyte mocowanie silnika | dociśnij kolejno dostępne elementy obudowy i sprawdź wirnik po odłączeniu zasilania | zmiana dźwięku po dociśnięciu maskownicy wskazuje na rezonans konstrukcji, a niekoniecznie na uszkodzenie silnika |
Okap słabo pochłania opary – nie zaczynaj od wymiany silnika

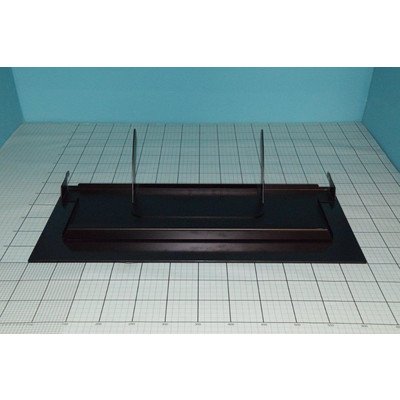

Najpierw wyjmij metalowy filtr przeciwtłuszczowy i oceń, czy jego siatka nie jest zalepiona tłuszczem. W wersji OKC 654S dostęp uzyskuje się przez odchylenie dolnej części szyby, zwolnienie zatrzasku osłony i wyjęcie filtra. Filtr można umyć ręcznie łagodnym detergentem lub w zmywarce, jeśli jego stan i zalecenia dla konkretnej wersji na to pozwalają. Przed montażem musi całkowicie wyschnąć.
W trybie pochłaniacza sprawdź filtr węglowy. Zwykłego filtra z węglem aktywnym przeznaczonego do tej konstrukcji nie myje się ani nie regeneruje wodą. Nasycenie filtra rozpoznaje się po powrocie zapachów, wyraźnym spadku przepływu lub przekroczeniu okresu wymiany podanego w instrukcji. Sam wygląd nie zawsze pozwala ocenić jego zdolność pochłaniania.
Jeżeli okap pracuje jako wyciąg, skontroluj przewód odprowadzający. Zgnieciona rura elastyczna, nadmiar ostrych kolan, osad w przewodzie, zablokowana klapa zwrotna albo niedrożny kanał zwiększają opór. Warto porównać przepływ przy wylocie okapu i na końcu instalacji. Silny nadmuch bezpośrednio przy urządzeniu oraz słaby na końcu przewodu kieruje diagnostykę w stronę instalacji, nie silnika.
Pomocne bywa także krótkie sprawdzenie pracy przy uchylonym oknie. Jeżeli ciąg wyraźnie się poprawia, problemem może być zbyt mały dopływ powietrza do szczelnego pomieszczenia. Nie oznacza to jednak, że okno powinno pozostawać stałym rozwiązaniem — wentylacja musi być wykonana zgodnie z wymaganiami budynku i urządzeń spalających paliwo.
Więcej filtrów przeznaczonych do urządzeń tej marki znajduje się w kategorii filtry do okapów Amica.
Jak sprawdzić silnik, turbinę i kondensator
Przed zdjęciem filtra i osłon odłącz okap od sieci. Po uzyskaniu dostępu sprawdź, czy turbina nie jest oblepiona tłuszczem, pęknięta albo przesunięta na osi. Wirnik powinien obracać się bez ocierania o obudowę. Wyczuwalny opór, nierówny ruch lub luz osiowy mogą wskazywać na problem mechaniczny, którego wymiana kondensatora nie usunie.
Jeżeli wirnik obraca się swobodnie, a silnik po uruchomieniu tylko buczy, jednym z podejrzanych elementów jest kondensator pracy. Pomiar wykonuje się miernikiem z funkcją pojemności, po odłączeniu urządzenia, bezpiecznym rozładowaniu kondensatora zgodnie z procedurą serwisową oraz wypięciu co najmniej jednego jego wyprowadzenia z obwodu. Wynik porównuje się z pojemnością i tolerancją nadrukowanymi na obudowie. Wyraźnie zaniżona pojemność uzasadnia wymianę na element o tej samej pojemności, odpowiedniej tolerancji, napięciu znamionowym i rodzaju pracy.
Pomiar pojemności nie wykrywa każdego uszkodzenia ujawniającego się pod obciążeniem. Prawidłowy wynik nie wyklucza również problemu z uzwojeniem, łożyskowaniem, wiązką lub sterowaniem. Ciągłość uzwojenia można sprawdzić omomierzem po odłączeniu silnika od instalacji, ale sama obecność rezystancji nie potwierdza prawidłowej izolacji ani zachowania silnika podczas pracy.
Pomiary w działającym układzie 230 V, badanie izolacji oraz diagnostyka modułu są przeznaczone dla wykwalifikowanego technika. W okapie występują odsłonięte obwody sieciowe, a kondensator może wymagać kontrolowanego rozładowania. Nie należy zwierać jego wyprowadzeń śrubokrętem ani omijać zabezpieczeń.
Brak zasilania i problemy ze sterowaniem
Jeżeli nie działa ani wentylator, ani oświetlenie, zacznij od sprawdzenia gniazda i wtyczki. Następnie obejrzyj przewód zasilający pod kątem przygniecenia, przetarcia lub śladów przegrzania. W instrukcji OKC 654S wskazano szybki bezpiecznik elektroniki 250 V, 1,6 A, 5 × 20 mm. Przed zakupem trzeba jednak odczytać oznaczenie bezpiecznika zastosowanego w posiadanym wariancie modułu — nie należy przenosić tej wartości na inne wersje bez potwierdzenia.
Bezpiecznik sprawdza się miernikiem w trybie ciągłości po odłączeniu okapu od sieci. Przerwa potwierdza jego przepalenie, ale nie określa przyczyny. Założenie kolejnej wkładki bez kontroli zasilacza, silnika, przewodów i śladów zwarcia może doprowadzić do ponownego uszkodzenia. Nie wolno stosować bezpiecznika o większym prądzie ani zastępować go przewodem.

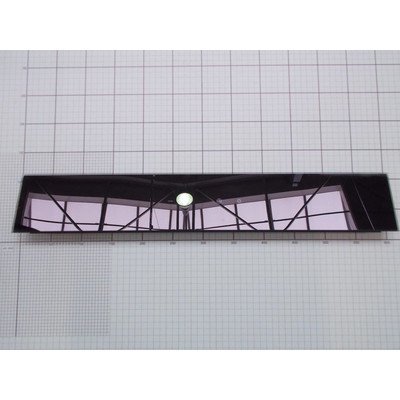

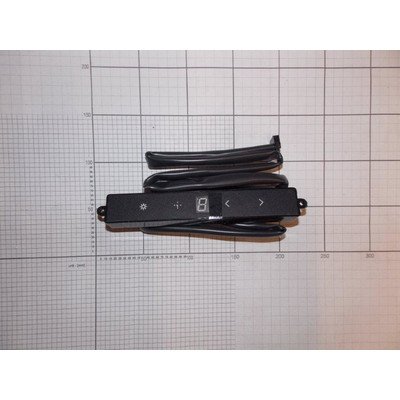

Jeżeli panel jest podświetlony, ale nie reaguje na regulację, sprawdź zabrudzenie powierzchni, mechaniczne działanie przycisków, złącza i wiązkę pomiędzy panelem a płytą. Gdy działa oświetlenie, lecz nie silnik, wspólne zasilanie prawdopodobnie dociera do urządzenia, ale nadal trzeba rozróżnić awarię sterowania od uszkodzenia kondensatora, silnika lub jego przewodów.
Modułu nie warto wymieniać wyłącznie dlatego, że panel jest martwy. Uszkodzenie może dotyczyć bezpiecznika, sekcji zasilacza albo pojedynczego elementu płytki, a część sterowników da się naprawić. Ocena wymaga jednak pomiarów i oględzin wykonanych przez osobę przygotowaną do pracy z elektroniką sieciową.
Dostęp do części i zasady montażu
W OKC 654S czynności eksploatacyjne rozpoczyna się od odchylenia dolnej części szyby i wyjęcia metalowego filtra. Tą drogą uzyskuje się dostęp do filtra węglowego i części wnętrza okapu. Wymiana silnika, kondensatora, wiązki lub sterownika może dodatkowo wymagać zdjęcia osłon zespołu wentylatora albo maskownicy komina. Kolejność i rodzaj mocowań trzeba ustalić dla konkretnego wykonania urządzenia.
Przed rozłączeniem instalacji:
- wykonaj zdjęcia ułożenia przewodów i złączy;
- oznacz przewody tak, aby nie zamienić biegów silnika ani połączeń oświetlenia;
- sprawdź stan konektorów — luźne i przegrzane końcówki należy wymienić, a nie tylko docisnąć;
- usuń tłuszcz z powierzchni montażowych, ale nie zalewaj silnika, modułu ani połączeń elektrycznych;
- upewnij się, że turbina po złożeniu nie ociera i że przewody nie znajdują się w jej zasięgu.
Po naprawie zamontuj filtr oraz szybę, sprawdź stabilność mocowań i dopiero wtedy przeprowadź próbę oświetlenia oraz wszystkich biegów. Nietypowy zapach, iskrzenie, nagłe grzanie przewodów lub ponowne zadziałanie zabezpieczenia oznaczają konieczność natychmiastowego odłączenia urządzenia.
Jak dobrać właściwą część do Amica OKC 654
Samo oznaczenie OKC 654 i podobieństwo zdjęcia mogą nie wystarczyć. Do identyfikacji urządzenia Amica przygotuj:
- pełny model wraz z końcową literą, na przykład OKC 654S;
- kod wyrobu z tabliczki znamionowej;
- 14-cyfrowy numer fabryczny;
- oznaczenie wymontowanej części, jeśli jest czytelne;
- zdjęcie złącza, mocowania i miejsca montażu.
Przy filtrze porównaj kształt, wymiary, położenie zatrzasków i sposób mocowania. Przy silniku lub kompletnej turbinie znaczenie mają wykonanie obudowy, wirnik, liczba i układ przewodów oraz zgodność katalogowa. Kondensator musi mieć potwierdzoną pojemność, tolerancję, napięcie i przeznaczenie do pracy z silnikiem. W przypadku modułu trzeba dodatkowo zweryfikować numer płytki i wersję sterowania; identyczna wtyczka nie gwarantuje zgodności funkcji.
Pozostałe modele i podzespoły można znaleźć w kategorii części zamienne do okapów Amica. Przed zamówieniem prześlij kompletne zdjęcie tabliczki znamionowej, zwłaszcza gdy na urządzeniu widnieje oznaczenie dłuższe niż nazwa tej kategorii.
FAQ – części i naprawa okapu Amica OKC 654
Czy filtr węglowy jest potrzebny, gdy okap podłączono do wentylacji?
Zasadniczo nie. Filtr węglowy służy do pracy w obiegu zamkniętym, czyli jako pochłaniacz. W trybie wyciągu powietrze jest kierowane przewodem na zewnątrz. Pozostawienie niepotrzebnego, nasyconego filtra może dodatkowo ograniczać przepływ.
Czy słabe zasysanie oznacza uszkodzony silnik?
Nie. Najpierw trzeba wykluczyć zabrudzony filtr metalowy, nasycony filtr węglowy, zatkany przewód, zamkniętą klapę, brak dopływu powietrza oraz zabrudzenie turbiny. Silnik podejrzewa się mocniej, gdy wirnik nie osiąga prędkości mimo drożnego przepływu i sprawnego kondensatora.
Dlaczego silnik buczy, ale nie obraca turbiny?
Przyczyną może być mechaniczne zablokowanie wirnika, zużyte łożyskowanie, utrata pojemności kondensatora, uszkodzenie uzwojenia lub niewłaściwe zasilanie silnika. Ręczne rozpędzanie podłączonego urządzenia nie jest bezpiecznym testem. Wirnik należy oceniać po odłączeniu zasilania.
Czy przepalony bezpiecznik wystarczy wymienić?
Nie zawsze. Bezpiecznik mógł zadziałać wskutek zwarcia w module, przewodach, oświetleniu albo silniku. Trzeba zastosować dokładnie taki typ, jaki przewidziano dla danego wariantu, oraz ustalić przyczynę uszkodzenia. Nie wolno zwiększać jego prądu znamionowego.
Gdzie szukać tabliczki znamionowej okapu?
Zwykle znajduje się wewnątrz korpusu i staje się widoczna po wyjęciu filtra przeciwtłuszczowego. Przed zakupem części zapisz pełny model, kod wyrobu i 14-cyfrowy numer fabryczny Amica, zachowując wszystkie litery oraz zera.
