Części do okapu Amica OKC 656
Części do okapu Amica OKC 656 dobiera się nie tylko po wyglądzie, ale przede wszystkim po pełnym oznaczeniu urządzenia i wersji wykonania. Przy słabym pochłanianiu zacznij od filtrów i drożności kanału, a przy braku światła, wentylatora lub reakcji panelu sprawdź odpowiednio oświetlenie, zasilanie, sterowanie i wentylator.
Jak rozpoznać właściwą wersję OKC 656
Nazwa OKC 656 może odnosić się do wariantów różniących się kolorem, szybą, panelem, oświetleniem, mocowaniem lub wyposażeniem. W dokumentacji występują między innymi oznaczenia OKC656S i OKC656SW. Przed zakupem odczytaj z tabliczki znamionowej:
- pełny model, łącznie z końcówką literową,
- kod wyrobu lub numer fabryczny,
- oznaczenie uszkodzonej części,
- w przypadku elementów mechanicznych: wymiary, kształt i sposób mocowania.
Samo podobieństwo zdjęcia, identyczna szerokość okapu albo takie samo złącze nie potwierdza zgodności. Wariant może różnić się elektroniką, panelem dotykowym, modułem LED, filtrem lub elementami obudowy.
Co znajduje się w okapie Amica OKC 656
Ten model należy do kominowych okapów o szerokości 60 cm, z jednym silnikiem, trzema prędkościami, sterowaniem sensorowym i oświetleniem LED. W zależności od wersji części mogą obejmować między innymi:
- aluminiowy filtr przeciwtłuszczowy,
- filtr węglowy do pracy w trybie pochłaniacza,

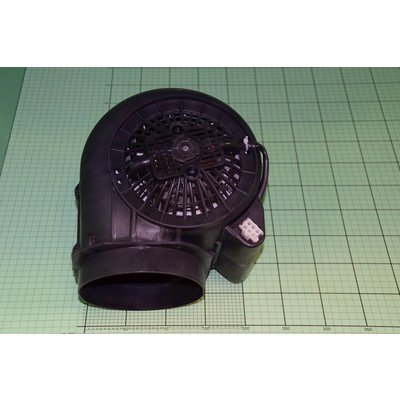

- kompletny wentylator lub silnik,

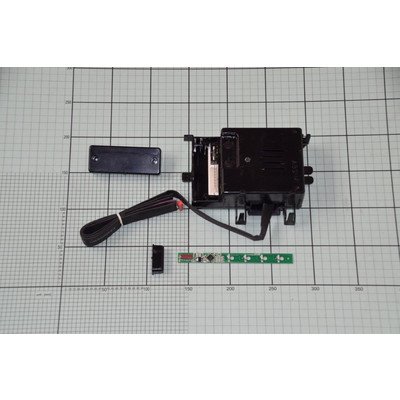

- panel, płytkę albo moduł sterujący,
- moduł lub lampę LED,

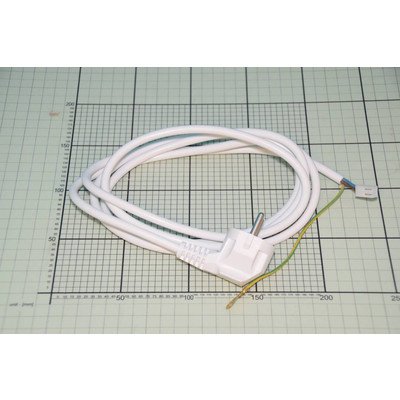

- wiązkę i kabel zasilający,

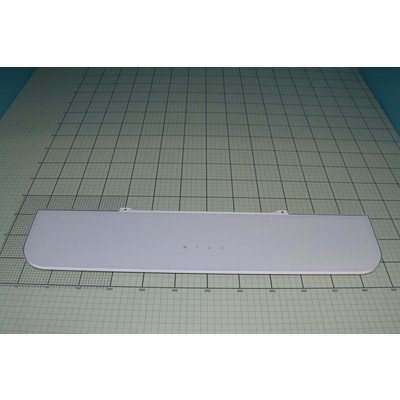

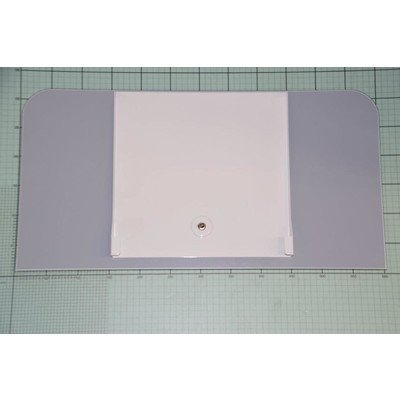

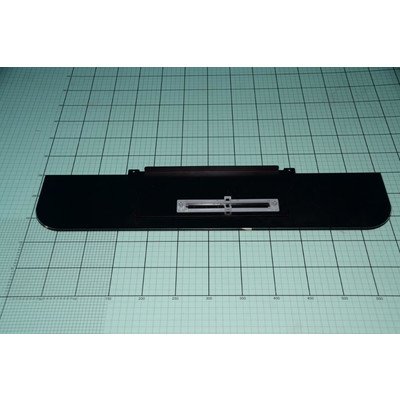

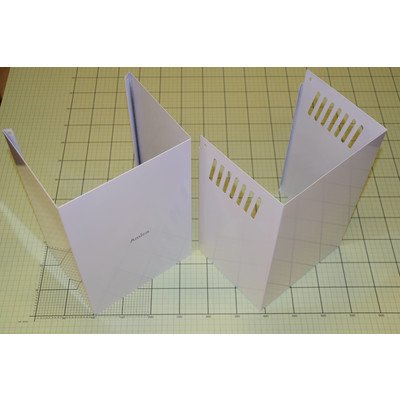

- szybę, komin, uchwyty, wieszaki i inne elementy obudowy,
- zawór zwrotny, kierownicę powietrza oraz elementy mocujące.
Nie każda awaria wymaga wymiany podzespołu elektrycznego. Tłusty filtr, zablokowany kanał, poluzowana szyba lub uszkodzone mocowanie mogą powodować objawy przypominające usterkę wentylatora albo elektroniki.
Objaw → sprawdzenie → następny krok
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Okap słabo pochłania parę i zapachy | Zabrudzony filtr, nasycony filtr węglowy, niedrożny przewód, niewłaściwy tryb pracy, problem z wentylatorem | Wyjmij i oczyść filtr przeciwtłuszczowy, sprawdź obecność filtra węglowego, drożność wylotu i kierunek przepływu | Jeśli po czyszczeniu przepływ nie wraca, dopiero wtedy sprawdzaj wentylator, wirnik i zasilanie silnika |
| Silnik nie uruchamia się, ale panel działa | Uszkodzony wentylator, przewód, element przełączający, moduł sterujący albo zabezpieczenie silnika | Przy odłączonym zasilaniu obejrzyj złącza, przewody i ślady przegrzania; sprawdzenie napięcia wykonuje wykwalifikowany serwisant | Brak zasilania na silniku kieruje diagnostykę do sterowania i wiązki; prawidłowe zasilanie przy nieruchomym silniku wskazuje na zespół wentylatora, ale nie rozstrzyga każdej usterki mechanicznej |
| Tylko jeden bieg nie działa | Styki panelu, przełączanie na płytce, przewód albo element sterujący danym biegiem | Porównaj działanie wszystkich biegów i sprawdź, czy panel reaguje prawidłowo | Usterka pojedynczego biegu nie dowodzi uszkodzenia silnika; może dotyczyć sterowania |
| Panel nie reaguje i nie świecą kontrolki | Brak zasilania, uszkodzony kabel, bezpiecznik, zasilacz lub moduł | Sprawdź gniazdo i przewód bez demontażu; dalsze pomiary płytki wymagają kwalifikacji i pracy zgodnie ze schematem modelu | Jeśli zasilanie dochodzi do urządzenia, trzeba rozdzielić problem zasilacza od awarii modułu sterującego |
| Oświetlenie LED nie działa, wentylator pracuje | Moduł LED, przewody, styki, element sterujący oświetleniem albo zasilacz | Sprawdź, czy nie ma luźnego złącza i uszkodzeń oprawy; nie podłączaj przypadkowego modułu o innym napięciu lub mocy | Sprawna praca silnika nie wyklucza awarii osobnego obwodu oświetlenia |
| Okap hałasuje, drży lub słychać tarcie | Tłuszcz na wirniku, ciało obce, poluzowane mocowanie, uszkodzony wirnik lub łożyskowanie silnika | Odłącz urządzenie, zdejmij filtr i obejrzyj dostępne elementy; sprawdź, czy wirnik obraca się bez ocierania | Hałas zmieniający się wraz z prędkością częściej wiąże się z zespołem wentylatora, ale luźna obudowa może dawać podobny efekt |
| Szyba, komin lub maskownica mają luz | Pęknięty uchwyt, wieszak, mocowanie albo poluzowane połączenie | Obejrzyj punkty mocowania i nie obciążaj szyby podczas demontażu | Element konstrukcyjny dobiera się po kształcie, stronie, wymiarach i punktach mocowania, nie po samej nazwie modelu |
Spadek wydajności nie zawsze oznacza uszkodzony silnik
W trybie wyciągu sprawdź, czy przewód powietrzny nie jest zagięty, zatkany lub zbyt długi, a zawór zwrotny może się swobodnie otworzyć. W trybie pochłaniacza filtr węglowy powinien być zamontowany zgodnie z konstrukcją urządzenia, ale jego zużycie ogranicza pochłanianie zapachów i nie jest usterką silnika.
Filtr przeciwtłuszczowy powinien być regularnie czyszczony łagodnym detergentem. Filtra węglowego nie należy myć ani regenerować, jeżeli producent przewidział element jednorazowy. Po czyszczeniu filtr musi całkowicie wyschnąć przed ponownym montażem. Tłuszcz pozostawiony na filtrze i wewnątrz korpusu zwiększa opory przepływu, może pogarszać kulturę pracy i podnosić ryzyko zapalenia osadu.
Jak sprawdzić obwód elektryczny
Przed oględzinami wyłącz okap z gniazda lub odłącz go wyłącznikiem dwubiegunowym. Samo wyłączenie panelu nie oznacza odłączenia wszystkich części od napięcia. Po zdjęciu osłon sfotografuj ułożenie przewodów i oznacz złącza przed ich rozpięciem.
Przy odłączonym zasilaniu można wykonać podstawową kontrolę ciągłości przewodów, bezpiecznika i styków, o ile masz dostęp do właściwych punktów pomiarowych. Pomiar rezystancji wykonuje się na odłączonym elemencie, a nie przez przypadkowe styki całej płytki. Wynik przerwy wskazuje na brak ciągłości badanego toru, lecz nie określa przyczyny ani nie potwierdza sprawności elementu pod obciążeniem.
Pomiar napięcia na płytce lub silniku przy podłączonym urządzeniu jest czynnością serwisową dotyczącą obwodu 230 V. Wymaga odpowiedniego miernika, izolowanych sond, stabilnego dostępu do punktów pomiarowych i znajomości schematu konkretnego wariantu. Nie wolno zwierać przewodów, mostkować zabezpieczeń ani podłączać silnika „na krótko”. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi.
Dostęp do filtrów, panelu i wentylatora
Najłatwiejszy dostęp uzyskuje się od dołu: po otwarciu lub wyjęciu aluminiowego filtra można obejrzeć filtr węglowy, oświetlenie i dolną część korpusu. Filtr węglowy stosuje się tylko wtedy, gdy okap pracuje jako pochłaniacz. W wersji wyciągowej jego obecność może nie być wymagana.
Dostęp do panelu, zasilacza, wiązki i zespołu wentylatora wymaga zwykle zdjęcia odpowiedniej osłony dolnej lub wewnętrznej. W modelu ze szklaną powierzchnią trzeba podtrzymać element przed odkręceniem mocowań, aby nie dopuścić do naprężenia i pęknięcia szyby. Dokładna kolejność zależy od wariantu OKC 656 i zastosowanego mocowania, dlatego przed rozbiórką porównaj konstrukcję z instrukcją oraz zdjęciami własnego urządzenia.
Podczas demontażu:
- odłącz zasilanie i zabezpiecz okap przed przypadkowym uruchomieniem;
- zdejmij filtr przeciwtłuszczowy i oczyść miejsce pracy;
- sfotografuj złącza, prowadzenie przewodów i położenie osłon;
- odłącz wtyczki za obudowę złącza, nie ciągnąc za przewody;
- podtrzymuj szybę, komin i cięższe elementy przed odkręceniem mocowań;
- po wymianie sprawdź, czy przewody nie są przyciśnięte, a wirnik nie ociera o obudowę.
Po montażu wykonaj próbę oświetlenia i każdego biegu wentylatora. Jeżeli okap pracuje jako pochłaniacz, sprawdź też prawidłowy powrót oczyszczonego powietrza przez górną część komina.
Dobór filtrów i części mechanicznych
Filtr przeciwtłuszczowy dobiera się po wymiarach, liczbie zatrzasków, ramce i sposobie osadzenia. Dla wariantu opisanego w dokumentacji Amica podawane są wymiary filtra 222,5 × 250 × 9 mm, ale przed zakupem porównaj je z własnym elementem, ponieważ oznaczenie OKC 656 bez pełnego sufiksu nie identyfikuje jednoznacznie każdej wersji.
Filtr węglowy dobiera się po kształcie, wymiarach, sposobie mocowania i przeznaczeniu do konkretnego wariantu. Nie zastępuj go przypadkowym wkładem o podobnej powierzchni. Również szyby, uchwyty, wieszaki, zawory zwrotne i kierownice powietrza mogą wyglądać podobnie, lecz różnić się otworami, stroną montażu lub geometrią.
Dobór silnika, wentylatora i modułu
Przed zamówieniem zespołu wentylatora odczytaj oznaczenie z silnika lub tabliczki, sprawdź liczbę przewodów, sposób mocowania, średnicę i kształt wirnika oraz położenie złącza. Nie zakładaj, że silnik o tej samej mocy lub podobnym wirniku będzie zamienny.
Moduł sterujący dobieraj po pełnym modelu, numerze części i wersji płytki. Sprawdź, czy dotyczy panelu dotykowego, zasilania, sterowania silnikiem czy oświetleniem. Identyczne złącze nie wystarcza do potwierdzenia zgodności, ponieważ płytki mogą mieć inne oprogramowanie, układ wyjść lub współpracować z innym panelem.
Przed zakupem przygotuj zdjęcie tabliczki znamionowej, zdjęcie uszkodzonej części z widocznym oznaczeniem oraz fotografie złączy i mocowań. To pozwala porównać pełny wariant urządzenia z katalogiem części i ograniczyć ryzyko zakupu niewłaściwego elementu.
FAQ
Czy części do OKC 656 pasują do OKC656S i OKC656SW?
Nie należy przyjmować tego automatycznie. Są to różne oznaczenia wariantu, a różnice mogą dotyczyć szyby, koloru, panelu, oświetlenia, filtrów lub elektroniki. Przed zakupem podaj pełny model z tabliczki znamionowej.
Czy słabe pochłanianie oznacza uszkodzony silnik?
Nie. Najpierw sprawdź filtr przeciwtłuszczowy, filtr węglowy, przewód odprowadzający, zawór zwrotny i drożność wylotu. Dopiero gdy przepływ pozostaje słaby mimo prawidłowej konserwacji, warto diagnozować wentylator i jego zasilanie.
Czy filtr węglowy można umyć?
Typowego jednorazowego filtra węglowego nie należy myć ani regenerować. Woda może zniszczyć jego właściwości absorpcyjne. Wymień go na wariant o potwierdzonych wymiarach i sposobie mocowania.
Co sprawdzić, gdy panel działa, ale wentylator nie?
Sprawdź, czy problem dotyczy wszystkich biegów, następnie obejrzyj złącza, przewody i ślady przegrzania przy odłączonym zasilaniu. Pomiary napięcia na silniku lub płytce przy napięciu sieciowym powinien wykonać wykwalifikowany serwisant.
Czy można wymienić samo oświetlenie LED?
Jeżeli konstrukcja przewiduje wymienny moduł lub lampę, można zastosować wyłącznie element o takich samych, potwierdzonych parametrach i mocowaniu. Nie podłączaj przypadkowej listwy LED ani modułu o innym napięciu.
Jakie dane wysłać do doboru części?
Prześlij pełne oznaczenie z tabliczki znamionowej, kod wyrobu lub numer fabryczny Amica, zdjęcie uszkodzonej części i jej złączy oraz – przy elementach mechanicznych – wymiary i zdjęcie punktów mocowania.
