Części do okapu Amica OKC 6577
Części do okapu Amica OKC 6577 pozwalają usunąć problemy ze słabym pochłanianiem, hałasem, wentylatorem i oświetleniem. Przed zakupem ustal przyczynę usterki, a następnie porównaj model, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej. Dzięki temu odróżnisz właściwą część od podobnego elementu przeznaczonego do innej wersji okapu.
Jak ustalić, która część okapu Amica OKC 6577 wymaga wymiany?
Ten model występuje w katalogach również jako OKC 6577 I, między innymi z kodem wyrobu 1008074. Nie należy jednak zakładać, że każdy okap opisany skrótem OKC 6577 ma identyczne wykonanie. Przed naprawą odczytaj tabliczkę znamionową i sprawdź model, kod wyrobu oraz 14-cyfrowy numer fabryczny.
W okapie współpracują ze sobą filtry, kanał powietrzny, turbina, silnik, sterowanie i oświetlenie. Ten sam objaw może więc mieć kilka przyczyn. Przykładowo słaby ciąg nie przesądza o zużyciu silnika, a brak światła nie oznacza automatycznie uszkodzenia transformatora.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Okap słabo usuwa parę i zapachy | Zabrudzony filtr tłuszczowy, zużyty filtr węglowy, niedrożny przewód, zablokowana klapa lub turbina | Oczyść filtr metalowy, sprawdź drożność wylotu i swobodę ruchu klapy oraz turbiny | Poprawa po oczyszczeniu wskazuje na ograniczony przepływ, a nie awarię silnika |
| Silnik pracuje, ale przepływ jest mały | Zabrudzone łopatki turbiny, uszkodzony wirnik, przewężony lub rozłączony kanał | Przy odłączonym zasilaniu obejrzyj turbinę i połączenie okapu z przewodem wentylacyjnym | Obracający się silnik nie potwierdza prawidłowej wydajności całego układu |
| Wentylator buczy i nie rusza | Zablokowana turbina, opory łożyskowania, usterka silnika lub jego obwodu pomocniczego | Po odłączeniu zasilania sprawdź, czy dostępna turbina obraca się lekko i nie ociera o obudowę | Swobodny obrót wyklucza mechaniczną blokadę, ale nie potwierdza sprawności elektrycznej silnika |
| Okap hałasuje albo drży | Osad na turbinie, pęknięta łopatka, luźna obudowa dmuchawy, klapa zwrotna lub element maskownicy | Zlokalizuj rodzaj dźwięku: tarcie, stukanie, grzechotanie albo szum powietrza | Hałas zmieniający się po dociśnięciu maskownicy wskazuje na luz; tarcie z komory dmuchawy wymaga kontroli turbiny |
| Nie działa jeden punkt oświetlenia | Żarówka, oprawa lub lokalne połączenie | Po odłączeniu zasilania zamień miejscami sprawną i niesprawną żarówkę tego samego typu | Jeśli usterka przeniesie się z żarówką, uszkodzona jest żarówka; jeśli pozostanie w oprawie, sprawdź oprawę i przewody |
| Nie działa całe oświetlenie | Transformator, sterowanie, przewody albo oba źródła światła | Najpierw obejrzyj złącza i przewody, następnie sprawdź źródła światła o potwierdzonych parametrach | Dwie zgaszone lampy zwiększają podejrzenie wspólnego obwodu zasilania, ale nie stanowią dowodu uszkodzenia transformatora |
| Nie działa tylko część biegów | Przełącznik, panel sterowania, wiązka lub odpowiedni obwód silnika | Sprawdź stan złączy, przewodów oraz reakcję każdego biegu | Sprawny jeden bieg oznacza, że zasilanie dociera do urządzenia, lecz nie wskazuje jeszcze, czy winny jest sterownik, czy silnik |
Słabe pochłanianie: zacznij od filtrów i przepływu powietrza
Najpierw ustal, czy okap pracuje jako wyciąg, odprowadzający powietrze do przewodu wentylacyjnego, czy jako pochłaniacz, zawracający przefiltrowane powietrze do kuchni.
W trybie wyciągu sprawdź:
- metalowy filtr przeciwtłuszczowy;
- drożność przewodu i reduktora;
- położenie oraz swobodę klapy zwrotnej;
- poprawność połączenia rury z wylotem okapu;
- czystość i stan turbiny.

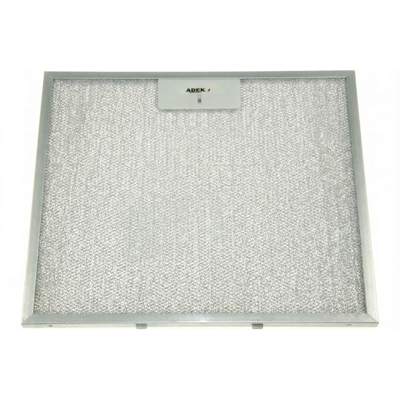

Zabrudzony filtr metalowy ogranicza przepływ i zwiększa hałas. Należy go zdjąć za uchwyt lub zatrzask, podtrzymując ramkę drugą ręką, a następnie umyć środkiem rozpuszczającym tłuszcz. Przed montażem filtr musi całkowicie wyschnąć. Element zdeformowany, rozwarstwiony lub z uszkodzonym zatrzaskiem lepiej wymienić, ponieważ może drgać albo wypaść z mocowania.
Filtr węglowy jest potrzebny przede wszystkim podczas pracy w obiegu zamkniętym. Gdy przestaje neutralizować zapachy, wymienia się go zamiast myć, o ile producent konkretnego wkładu nie określił inaczej. Dla filtra FWK 300 wskazywanego do wariantu OKC 6577 I producent podaje orientacyjną wymianę co 3–4 miesiące, zależną od intensywności gotowania. To termin eksploatacyjny, a nie uniwersalny okres dla wszystkich filtrów.
Dostępne filtry do okapów Amica różnią się wymiarami, grubością, rodzajem wkładu i sposobem mocowania. Sam kształt prostokąta lub zbliżony rozstaw zatrzasków nie potwierdza zgodności.
Jak sprawdzić silnik, turbinę i sterowanie?
Po odłączeniu okapu od zasilania zdejmij filtr aluminiowy. Przez dolny otwór można zwykle wykonać podstawowe oględziny turbiny, przewodów i obudowy dmuchawy. Zakres dalszego demontażu zależy od wykonania urządzenia: dostęp do silnika może wymagać zdjęcia osłony turbiny, elementów wewnętrznych albo maskownicy kominowej.
Przed rozłączeniem wiązek wykonaj zdjęcia i oznacz złącza. Nie ciągnij za przewody i nie opieraj ciężkich elementów na instalacji elektrycznej. Sprawdź, czy turbina nie jest pęknięta, oblepiona nierównomierną warstwą tłuszczu ani przesunięta względem obudowy. Nierówny osad może powodować niewyważenie, a ocieranie wirnika daje zwykle cykliczny odgłos zależny od prędkości.
Pomiar rezystancji uzwojeń wykonuje się na odłączonym silniku, zgodnie ze schematem danego wariantu. Przerwa może wskazywać na uszkodzenie uzwojenia lub zabezpieczenia termicznego. Samo uzyskanie skończonej rezystancji nie potwierdza jednak prawidłowego rozruchu, stanu izolacji, łożysk ani pracy pod obciążeniem. Nie ma jednej właściwej wartości rezystancji dla wszystkich silników stosowanych w tej kategorii.
Jeżeli nie działa tylko jeden lub dwa biegi, przed zakupem silnika sprawdź wiązkę, styki i sterowanie. Wymiana modułu lub silnika na próbę może nie usunąć usterki, zwłaszcza gdy problemem jest nadpalone złącze albo przerwany przewód.
Pomiary pod napięciem sieciowym oraz bezpośrednie uruchamianie wymontowanego silnika są przeznaczone dla wykwalifikowanego serwisanta. Wymagają odpowiednich kwalifikacji, zabezpieczeń i narzędzi pomiarowych. Nie są przeznaczone dla osoby bez przygotowania.
Diagnostyka oświetlenia halogenowego
W tej rodzinie okapów spotykane są niskonapięciowe halogeny G4 zasilane przez transformator elektroniczny. Przed zakupem sprawdź jednak oznaczenie wyjętej żarówki, oprawy i transformatora, ponieważ katalog może zawierać części zastępcze lub elementy przeznaczone do określonej wersji produkcyjnej.
Gdy nie świeci jedna lampa, zacznij od żarówki i oprawy. Gdy nie świecą obie, sprawdź wspólne połączenia, przewód zasilający transformator i sterowanie oświetleniem. Pomiar ciągłości przewodów wykonuje się wyłącznie po odłączeniu ich od zasilania i badanego układu.
Nie każda żarówka LED G4 jest bezpośrednim zamiennikiem halogenu G4. Transformator elektroniczny może wymagać minimalnego obciążenia, a jego napięcie wyjściowe i przebieg mogą nie odpowiadać wymaganiom źródła LED. Objawem niedopasowania bywa miganie, brak startu, słabe świecenie albo rozbłyski po wyłączeniu. Przed modernizacją trzeba potwierdzić rodzaj napięcia, zakres obciążenia transformatora, działanie sterowania oraz zgodność samej lampy.
Wymiana części krok po kroku
- Odłącz okap od sieci i upewnij się, że oświetlenie ostygło.
- Zabezpiecz płytę grzewczą i szklane elementy przed upuszczeniem części lub narzędzia.
- Zdejmij filtr przeciwtłuszczowy, podtrzymując go podczas zwalniania zatrzasku.
- Wykonaj zdjęcia przewodów, złączy i mocowań przed ich rozłączeniem.
- Usuń zabrudzenia z okolicy naprawy, ale nie zalewaj silnika, sterownika, transformatora ani złączy.
- Zamontuj część w tych samych punktach mocowania, bez naprężania przewodów i obudowy.
- Ręcznie sprawdź swobodę turbiny przed zamknięciem komory dmuchawy.
- Załóż wszystkie osłony i filtry. Nie uruchamiaj okapu z odsłoniętym wirnikiem.
- Po montażu sprawdź kolejno oświetlenie, wszystkie biegi, poziom drgań oraz przepływ powietrza.
Jeśli wymiana wymaga zdjęcia całego okapu ze ściany, urządzenie powinno być podtrzymywane przez drugą osobę. Maskownica kominowa nie służy do przenoszenia ciężaru okapu, a jej ostre krawędzie mogą spowodować skaleczenie.
Jak dobrać części do okapu Amica OKC 6577?
Do prawidłowego doboru przygotuj:
- pełny model urządzenia, na przykład OKC 6577 I;
- kod wyrobu;
- 14-cyfrowy numer fabryczny;
- oznaczenie starej części, jeśli jest czytelne;
- zdjęcia tabliczki, złączy i mocowania.
W przypadku filtra porównaj wymiary, grubość, położenie zatrzasku i sposób osadzenia. Przy turbinie lub silniku sprawdź wykonanie dmuchawy, mocowanie, wiązkę, złącza i oznaczenia podzespołu. Sam napis „K-28” albo podobny wygląd silnika nie wystarcza, jeśli różnią się obudowa, wyprowadzenia lub elementy współpracujące.
Dla oświetlenia istotne są trzonek, napięcie, moc i współpraca z transformatorem. Przy elementach obudowy trzeba dodatkowo sprawdzić stronę montażu, wymiary, otwory oraz kolor lub wykończenie powierzchni. Pozostałe grupy znajdziesz w kategorii części do okapów Amica.
Ostatnim krokiem przed zakupem powinno być porównanie danych katalogowych z kodem wyrobu i numerem fabrycznym, a nie wyłącznie ze zdjęciem części.
FAQ – części do okapu Amica OKC 6577
Czy słaby ciąg oznacza, że trzeba wymienić silnik?
Nie. Najpierw oczyść filtr tłuszczowy, a w trybie pochłaniacza oceń filtr węglowy. Sprawdź również drożność przewodu, reduktor, klapę zwrotną i turbinę. Silnik można podejrzewać mocniej dopiero wtedy, gdy przepływ pozostaje słaby mimo drożnego układu albo nie osiąga on prawidłowych obrotów.
Czy filtr węglowy jest potrzebny, gdy okap jest podłączony do komina?
Zwykle nie jest potrzebny w trybie wyciągu, ponieważ powietrze jest odprowadzane na zewnątrz. Filtr węglowy stosuje się przede wszystkim w obiegu zamkniętym. Filtr aluminiowy przeciwtłuszczowy powinien natomiast pozostać zamontowany w obu trybach.
Dlaczego okap buczy, ale turbina nie rusza?
Przyczyną może być mechaniczna blokada turbiny, opór łożyskowania, uszkodzenie silnika albo elementu jego obwodu. Najpierw przy odłączonym zasilaniu sprawdź, czy wirnik obraca się swobodnie. Prawidłowy obrót ręczny nie potwierdza jednak pełnej sprawności elektrycznej.
Czy halogen G4 można zastąpić dowolną żarówką LED G4?
Nie. Zgodny trzonek nie przesądza o współpracy ze sterowaniem i transformatorem elektronicznym. Niewłaściwy LED może migać, nie uruchamiać się albo świecić po wyłączeniu. Trzeba potwierdzić napięcie, rodzaj zasilania i wymagane obciążenie.
Gdzie znajduje się tabliczka znamionowa okapu?
W okapach dane identyfikacyjne są zwykle umieszczone wewnątrz korpusu, często za filtrem przeciwtłuszczowym lub na bocznej ściance komory. Tabliczki szukaj przy odłączonym zasilaniu. Do doboru części zapisz model, kod wyrobu i pełny 14-cyfrowy numer fabryczny.
Czy część pasująca do podobnego modelu OKC będzie zgodna z OKC 6577?
Nie można tego założyć. Podobne modele mogą mieć inne złącza, turbiny, sterowanie, transformatory lub mocowania. Zgodność należy potwierdzić po kodzie wyrobu i numerze fabrycznym konkretnego egzemplarza.
