Części do okapu Amica OKC 9513
Części do okapu Amica OKC 9513 obejmują między innymi filtry, elementy turbiny, silnik, oświetlenie, wiązki i podzespoły sterowania. Przed zakupem ustal przyczynę usterki: słaby ciąg nie musi oznaczać awarii silnika, a brak światła — uszkodzenia panelu. Właściwy wariant części dobieraj według modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego.
Amica OKC 9513 — jakie części mogą wymagać wymiany?
W dokumentacji producenta okap występuje jako OKC 9513 I. To kominowy model o szerokości 90 cm, wyposażony w dwa metalowe filtry przeciwtłuszczowe, trzy stopnie pracy wentylatora, wyświetlacz, timer i dwa halogeny 20 W. Może pracować jako wyciąg odprowadzający powietrze do kanału albo jako pochłaniacz z filtrami węglowymi.
Do elementów eksploatacyjnych i naprawczych należą przede wszystkim:
- metalowe filtry przeciwtłuszczowe i filtry węglowe,
- żarówki halogenowe, oprawy i elementy instalacji oświetleniowej,

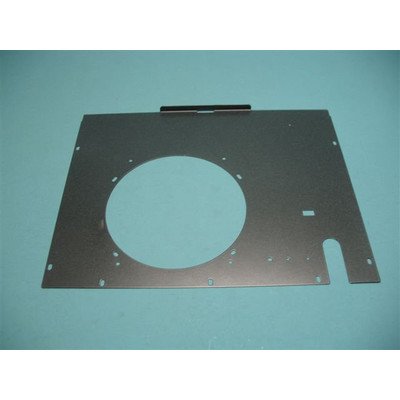

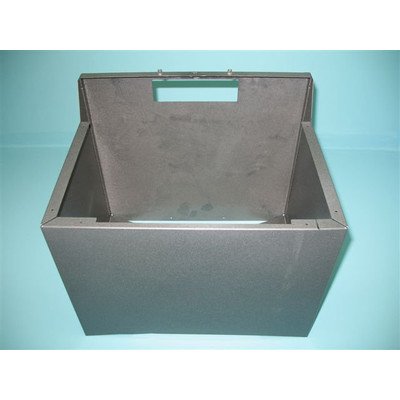

- silnik, turbina oraz obudowy dmuchawy,
- panel, płytka sterująca, przyciski i szybka włącznika,

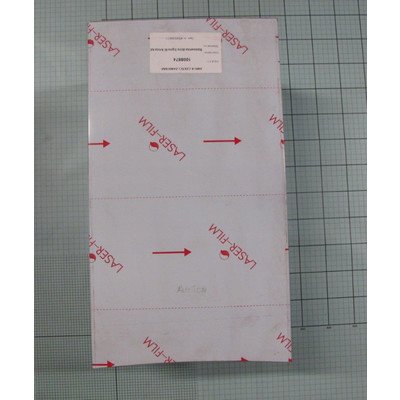

- wiązki przewodów, mocowania, kołnierze i osłony,

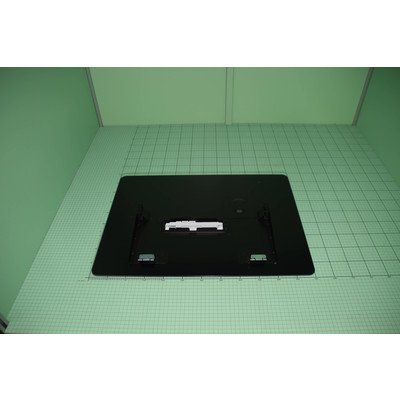

- szyba hartowana oraz jej elementy montażowe.
Nie wybieraj części wyłącznie na podstawie objawu. Przykładowo spadek wydajności może wynikać z zatłuszczonych filtrów lub niedrożnego przewodu, mimo że silnik nadal jest sprawny.
Objaw, możliwa przyczyna i sposób sprawdzenia
| Objaw | Co może być przyczyną | Co sprawdzić przed zakupem części |
| Okap słabo usuwa parę | zabrudzone filtry, zużyte filtry węglowe, niedrożny lub zbyt oporowy przewód, brak dopływu powietrza, zablokowana turbina, osłabiony silnik | Ustal tryb pracy, wyczyść filtry metalowe, skontroluj przewód i swobodę obrotu turbiny. |
| Silnik nie rusza, ale oświetlenie działa | zablokowana turbina, uszkodzony kondensator silnika, przerwa w uzwojeniu, przewodach lub torze sterowania | Po odłączeniu zasilania sprawdź ruch wirnika, złącza, uzwojenia i pojemność kondensatora zgodnie z jego oznaczeniem. |
| Silnik buczy lub rusza z opóźnieniem | opory mechaniczne, ocierająca turbina, zużycie silnika albo utrata pojemności kondensatora | Nie pozostawiaj buczącego silnika pod napięciem. Sprawdź wirnik i kondensator przed zamówieniem kompletnego zespołu. |
| Nie działa jeden halogen | przepalona żarówka, luźny styk albo uszkodzona oprawa | Zamień miejscami sprawne żarówki lub sprawdź ciągłość wyjętej żarówki. |
| Nie działają oba halogeny | wspólna przerwa w zasilaniu oświetlenia, sterowanie, wiązka lub zasilacz oświetlenia | Dwie równoczesne awarie żarówek są możliwe, ale trzeba również skontrolować wspólny obwód. |
| Panel nie reaguje | chwilowe zawieszenie sterownika, brak zasilania, uszkodzenie wiązki, przycisków lub płytki | Odłącz okap od sieci, odczekaj i podłącz ponownie. Jeżeli reset nie pomaga, potrzebna jest diagnostyka obwodu sterowania. |
| Okap pracuje głośniej niż wcześniej | zabrudzenie, niewyważona lub ocierająca turbina, uszkodzona obudowa dmuchawy, zużyty silnik, drgania przewodu | Porównaj hałas na kolejnych biegach i sprawdź, czy nie pochodzi z kanału albo luźnej maskownicy. |
Okap słabo ciągnie — filtr, instalacja czy silnik?
Najpierw ustal, czy urządzenie pracuje jako wyciąg, czy jako pochłaniacz. W trybie wyciągu powietrze powinno trafiać przewodem do właściwego kanału. Filtry węglowe nie są wtedy potrzebne i mogą niepotrzebnie zwiększać opór przepływu. W trybie pochłaniacza oczyszczone powietrze wraca do kuchni, a pochłanianie zapachów zależy od stanu filtrów z węglem aktywnym.
Metalowe filtry przeciwtłuszczowe należy wyjąć po zwolnieniu zatrzasku, umyć łagodnym detergentem i dokładnie wysuszyć przed montażem. Filtr z odkształconą ramką, uszkodzoną siatką lub niesprawnym zatrzaskiem warto wymienić. Zalegający tłuszcz zmniejsza przepływ powietrza i zwiększa zagrożenie pożarowe.
Jeżeli w trybie pochłaniacza wentylator pracuje normalnie, ale zapach długo pozostaje w pomieszczeniu, bardziej prawdopodobne jest nasycenie filtrów węglowych niż awaria silnika. OKC 9513 I wykorzystuje dwa filtry węglowe w komplecie. Częstotliwość wymiany zależy od typu filtra i intensywności gotowania, dlatego należy uwzględnić instrukcję konkretnego wkładu oraz rzeczywistą utratę skuteczności.
Przy pracy jako wyciąg sprawdź również drożność przewodu, położenie klapy zwrotnej i możliwość dopływu świeżego powietrza do kuchni. Wyraźna poprawa po uchyleniu okna wskazuje raczej na problem z nawiewem niż na konieczność wymiany silnika. Przewód o wielu ostrych załamaniach lub zmniejszonej średnicy także może ograniczać wydajność.
Więcej pasujących wkładów można porównać w kategorii filtrów do okapów Amica.
Jak sprawdzić silnik, turbinę i kondensator?
Przed demontażem filtrów i osłon odłącz wtyczkę, zabezpiecz płytę grzewczą i poczekaj, aż oświetlenie ostygnie. Po zdjęciu dwóch filtrów przeciwtłuszczowych uzyskuje się dostęp do wnętrza czaszy, tabliczki znamionowej oraz części elementów dmuchawy. Zakres dalszego demontażu zależy od naprawianego podzespołu; nie podpieraj ciężkiej szyby ani obudowy przypadkowym przedmiotem.
Kontrola mechaniczna
Przy odłączonym zasilaniu sprawdź, czy turbina obraca się bez wyraźnego zacięcia i czy nie ociera o osłonę. Warstwa tłuszczu, odkształcony wirnik, pęknięta obudowa albo nadmierny luz osi mogą powodować hałas i spadek wydajności. Sama możliwość obrócenia turbiny nie potwierdza jednak sprawności silnika pod obciążeniem.
Pomiar uzwojeń
Po oznaczeniu położenia złączy i odłączeniu przewodów od silnika można sprawdzić omomierzem, czy między odpowiednimi wyprowadzeniami uzwojeń występuje ciągłość. Wynik oznaczający przerwę wskazuje na uszkodzenie uzwojenia, przewodu albo zabezpieczenia termicznego. Nie ma jednej prawidłowej rezystancji dla wszystkich silników okapów; wartości trzeba oceniać według schematu i wykonania konkretnej części.
Niska, skończona rezystancja nie dowodzi pełnej sprawności. Zwykły multimetr nie wykryje każdej usterki izolacji, zwarcia międzyzwojowego ani problemu pojawiającego się dopiero po nagrzaniu.
Pomiar kondensatora
Jeżeli silnik buczy, ma problem z rozpoczęciem obrotów lub pracuje zbyt wolno, należy skontrolować kondensator współpracujący z silnikiem. Po bezpiecznym rozładowaniu i odłączeniu co najmniej jednego wyprowadzenia mierzy się jego pojemność. Wynik porównuje się z wartością i tolerancją nadrukowaną na obudowie, a nie z uniwersalną wartością znalezioną dla innego okapu.
Nie wolno zastępować kondensatora przypadkowym elementem o zbliżonych wymiarach. Muszą zgadzać się pojemność, dopuszczalne napięcie, rodzaj pracy, zakończenia i sposób mocowania.
Pomiary napięcia podczas pracy urządzenia są przeznaczone dla wykwalifikowanego technika. Wnętrze okapu zawiera obwody zasilane napięciem sieciowym. Opisane czynności serwisowe wymagają kwalifikacji, doświadczenia i właściwych narzędzi.
Oświetlenie halogenowe — co sprawdzić przed wymianą oprawy?
OKC 9513 I ma dwa halogeny o mocy 20 W. Aby wymienić źródło światła, po odłączeniu urządzenia i ostygnięciu lampy należy ostrożnie wyjąć pierścień mocujący wraz z szybką. Nowej żarówki halogenowej nie dotykaj bezpośrednio palcami — użyj czystej szmatki lub papieru.
Gdy nie działa tylko jedna lampa, zacznij od żarówki i styków oprawy. Jeśli żarówka jest sprawna, obejrzyj gniazdo pod kątem nadpalenia, korozji i poluzowania przewodów. Brak obu świateł przy sprawnym wentylatorze kieruje diagnostykę w stronę wspólnego zasilania oświetlenia, wiązki albo sterowania. Wymiana dwóch opraw nie powinna być pierwszą próbą naprawy.
Sterowanie nie reaguje lub okap wyłącza się sam
Chwilowy spadek napięcia może zawiesić układ sterujący. Pierwszym testem jest pełne odłączenie okapu od sieci i ponowne uruchomienie. Jeśli wyświetlacz nadal pozostaje ciemny, sprawdź gniazdo za pomocą sprawnego odbiornika oraz obejrzyj przewód zasilający.
Jeżeli zasilanie dociera do urządzenia, dalsza diagnostyka obejmuje bezpiecznik, wiązkę sterującą, złącza, przyciski i płytkę. Przepalony bezpiecznik jest skutkiem, a nie pełną diagnozą: przed jego wymianą trzeba szukać śladów zwarcia, nadpalenia, wilgoci lub uszkodzenia przewodów. Nie mostkuj bezpiecznika i nie zastępuj go wkładką o innych parametrach.
Jak wymienić część bez uszkodzenia okapu?
- Odłącz urządzenie od sieci i zabezpiecz powierzchnię płyty grzewczej.
- Zdejmij filtry przeciwtłuszczowe, zwalniając ich zatrzaski i podtrzymując ramki drugą ręką.
- Zrób zdjęcia przebiegu przewodów, oznacz złącza i nie ciągnij za same żyły.
- Przed wymianą turbiny sprawdź osłonę, mocowanie i ślady ocierania. Nowy wirnik nie usunie problemu, jeżeli pęknięta jest obudowa dmuchawy.
- Przy montażu filtrów upewnij się, że zatrzaski zostały zamknięte, a ramki nie dotykają turbiny.
- Po naprawie sprawdź osobno oświetlenie, wszystkie trzy biegi wentylatora i timer. Zwróć uwagę na drgania, zapach przegrzanej izolacji i nietypowe nagrzewanie.
Przy demontażu szyby hartowanej potrzebna jest druga osoba lub stabilne podparcie. Nie naprężaj szkła punktowo i nie montuj pękniętej szyby, nawet jeśli uszkodzenie znajduje się poza bezpośrednim polem pracy.
Jak dobrać części do okapu Amica OKC 9513?
Samo określenie „OKC 9513” nie powinno być jedyną podstawą zakupu. W tej rodzinie urządzenie występuje jako OKC 9513 I, a jego potwierdzony kod wyrobu to 1007908. Tabliczka znamionowa znajduje się wewnątrz czaszy i jest dostępna po wyjęciu metalowego filtra przeciwtłuszczowego.
Przy doborze przygotuj:
- pełny model urządzenia,
- kod wyrobu,
- 14-cyfrowy numer fabryczny,
- oznaczenie wymontowanej części,
- zdjęcie złączy, mocowań i tabliczki znamionowej.
W przypadku filtrów porównaj liczbę sztuk, wymiary, grubość, rozmieszczenie zatrzasków oraz sposób osadzenia w ramce. Przy silniku i turbinie istotne są również kierunek oraz geometria wirnika, obudowa dmuchawy, mocowanie, liczba biegów i układ złączy. Dla oświetlenia sprawdź napięcie, moc, trzonek, oprawę i średnicę pierścienia.
Identyczny wygląd lub pasująca wtyczka nie potwierdzają zgodności. Jeżeli tabliczka jest nieczytelna, nie zastępuj numeru fabrycznego numerem znalezionym na zdjęciu innego egzemplarza. W takiej sytuacji prześlij zdjęcia urządzenia i wszystkich zachowanych oznaczeń do indywidualnego doboru. Pozostałe modele i grupy części znajdziesz w kategorii okapów Amica.
FAQ — części do Amica OKC 9513
Czy słaby ciąg oznacza uszkodzony silnik?
Nie. Najpierw sprawdź filtry, drożność przewodu, klapę zwrotną, dopływ powietrza do kuchni i swobodę obrotu turbiny. Silnik podejrzewa się po wykluczeniu ograniczeń przepływu i usterek mechanicznych.
Ile filtrów węglowych wymaga OKC 9513 I?
W trybie pochłaniacza stosowany jest komplet dwóch filtrów węglowych. W trybie wyciągu, gdy powietrze jest prawidłowo odprowadzane na zewnątrz, filtrów węglowych się nie montuje.
Gdzie znajduje się tabliczka znamionowa?
Wewnątrz czaszy okapu. Dostęp uzyskuje się po zdemontowaniu metalowego filtra przeciwtłuszczowego. Do doboru części Amica potrzebne są model, kod wyrobu i 14-cyfrowy numer fabryczny.
Dlaczego silnik buczy, ale turbina się nie obraca?
Przyczyną może być mechaniczne zablokowanie turbiny, ocieranie o obudowę, uszkodzenie silnika albo kondensatora. Nie pozostawiaj buczącego silnika włączonego, ponieważ może szybko się przegrzać.
Czy można umyć filtr węglowy?
Standardowych filtrów przeznaczonych do tego modelu nie należy myć ani regenerować. Metalowe filtry przeciwtłuszczowe są natomiast elementami przeznaczonymi do regularnego czyszczenia.
Czy każda żarówka G4 12 V będzie pasować?
Nie należy kierować się wyłącznie trzonkiem. Trzeba potwierdzić napięcie, moc 20 W, gabaryty źródła światła oraz zgodność z oprawą i pierścieniem zastosowanym w konkretnym wykonaniu okapu.
