Części do okapu Amica OKC 9579
Części do okapu Amica OKC 9579 obejmują filtry, turbinę, elementy oświetlenia, przewody, mocowania i podzespoły sterowania. Słaby ciąg nie musi oznaczać awarii silnika — przyczyną może być zabrudzony filtr albo niedrożny wylot. Przed zamówieniem porównaj numer części oraz model, kod wyrobu i 14-cyfrowy numer fabryczny okapu.
Jak rozpoznać przyczynę usterki okapu Amica OKC 9579?
Ten sam objaw może wynikać z uszkodzenia części, zaniedbanej konserwacji albo problemu z instalacją wentylacyjną. Diagnostykę warto więc rozpocząć od elementów łatwo dostępnych i dopiero później przechodzić do turbiny, instalacji elektrycznej oraz sterowania.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Okap słabo usuwa parę | zabrudzony filtr aluminiowy, zużyty filtr węglowy, zablokowana klapka reduktora, zwężony lub niedrożny przewód, zabrudzona turbina | porównaj pracę po oczyszczeniu filtra, obejrzyj kanał i sprawdź swobodę klapki | poprawa po czyszczeniu wskazuje na ograniczenie przepływu, ale nie potwierdza jeszcze pełnej sprawności silnika |
| Silnik buczy albo wolno startuje | tłusty osad na wirniku, ocieranie turbiny, zużyte panewki lub łożyska, kondensator pracy — jeżeli występuje w danym wykonaniu, usterka silnika | po odłączeniu zasilania sprawdź, czy wirnik obraca się lekko i nie ociera | wyraźny opór kieruje diagnostykę na część mechaniczną; swobodny obrót nie wyklucza uszkodzenia uzwojeń lub sterowania |
| Oświetlenie nie działa | przepalona żarówka, nadpalona oprawa, luźne złącze, uszkodzony transformator albo obwód sterowania | ustal, czy nie świeci jedna lampa, czy całe oświetlenie; obejrzyj styki i zmierz wyjętą żarówkę | przerwa w żarniku potwierdza uszkodzenie żarówki; sprawna żarówka nie przesądza o sprawności oprawy i transformatora |
| Nie działa jeden bieg | połączenie wiązki, styk sterowania, konkretne wyprowadzenie silnika | sprawdź złącza i ślady przegrzania; pomiary obwodów wykonuj według schematu danego wykonania | poprawna praca na pozostałych biegach nie oznacza automatycznie, że trzeba wymienić całą turbinę |
| Okap nie reaguje, ale gniazdo jest sprawne | przewód sieciowy, złącza, sterowanie lub zabezpieczenie obwodu | obejrzyj przewód, wtyczkę i dostępne połączenia bez podawania napięcia | brak widocznych uszkodzeń nie wyklucza awarii panelu ani elementów zasilających |
| Okap grzechocze lub wibruje | poluzowana osłona, klapka zwrotna, uszkodzony wirnik, nieprawidłowe zamocowanie turbiny lub maskownicy | ustal, czy dźwięk zmienia się z biegiem i czy pochodzi z kanału, korpusu czy zespołu wentylatora | hałas tylko przy określonych obrotach może wskazywać na rezonans, ocieranie lub niewyważenie wirnika |
Gdy okap słabo ciągnie
Najpierw wyjmij aluminiowy filtr przeciwtłuszczowy i oceń, czy jego siatka nie jest wypełniona lepkim osadem. Filtr metalowy można umyć łagodnym środkiem odtłuszczającym, o ile nie jest zdeformowany, rozwarstwiony ani uszkodzony. Przed ponownym montażem powinien całkowicie wyschnąć.

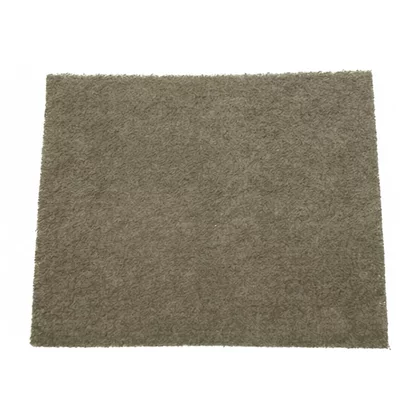

Filtr węglowy ma znaczenie wtedy, gdy okap pracuje jako pochłaniacz, czyli oddaje oczyszczone powietrze do pomieszczenia. Zużytego standardowego wkładu węglowego nie należy traktować jak filtra metalowego przeznaczonego do mycia. Jeśli OKC 9579 jest podłączony jako wyciąg do kanału wentylacyjnego, spadek wydajności może powodować również zgnieciona rura, zbyt duża liczba załamań, niedrożny przewód lub zablokowana klapka reduktora.
Dopiero po wykluczeniu filtrów i instalacji oceń turbinę. Tłuszcz osiadający na łopatkach zwiększa obciążenie silnika i może powodować wolny rozruch, nierówną pracę oraz drgania. Pękniętego, odkształconego lub ocierającego wirnika nie należy pozostawiać w urządzeniu.
Więcej wariantów elementów eksploatacyjnych znajduje się w kategorii filtry do okapów Amica.
Jak sprawdzić turbinę i silnik?
Przed zdjęciem filtra i wewnętrznych osłon odłącz okap od sieci. Wirnik sprawdzaj ręcznie wyłącznie przy urządzeniu odłączonym od zasilania. Powinien obracać się bez ocierania i miejscowego blokowania. Lepki osad na osi, duży luz albo kontakt łopatek z obudową może wyjaśniać buczenie i problemy z rozruchem.
Jeżeli silnik ma osobny kondensator pracy, jego pojemność należy mierzyć po bezpiecznym odłączeniu i rozładowaniu, a wynik porównać z oznaczeniem na obudowie elementu oraz podaną tolerancją. Prawidłowa pojemność nie wyklucza wszystkich usterek występujących pod obciążeniem.
Pomiar ciągłości uzwojeń wykonuje się po odłączeniu złącza silnika od instalacji urządzenia. Przerwa może wskazywać na uszkodzenie uzwojenia lub zabezpieczenia termicznego. Sama ciągłość nie potwierdza jednak prawidłowego rozruchu, stanu izolacji ani pracy na wszystkich biegach. Nie należy przypisywać przewodów na podstawie ich kolorów bez schematu właściwego dla danego wykonania.
Pomiary napięcia, badanie izolacji oraz uruchamianie odsłoniętego zespołu wentylatora są przeznaczone dla wykwalifikowanego serwisanta. Wymagają odpowiednich kwalifikacji, doświadczenia i właściwych przyrządów. Nie wolno podłączać silnika „na krótko” według przypadkowego schematu ani omijać sterowania.
Diagnostyka oświetlenia halogenowego
W wyposażeniu przypisanym do tej kategorii występuje żarówka halogenowa G4 12 V, 20 W o numerze 1006927 oraz transformator elektroniczny TCI MW.X70 o wyjściu znamionowym 11,5 V i zakresie obciążenia 10–60 W, numer 1006962. Parametry te dotyczą wskazanych części, a nie każdego okapu Amica.
Jeżeli zgasła tylko jedna lampa, zacznij od wyjęcia ostudzonej żarówki i sprawdzenia żarnika oraz styków. Pomiar ciągłości wykonuj poza oprawą. Wynik oznaczający przerwę potwierdza przepalenie żarówki. Jeśli obie lampy przestały działać jednocześnie, oprócz żarówek trzeba brać pod uwagę wspólne zasilanie, transformator, wiązkę i sterowanie.
Nie każda dioda LED z trzonkiem G4 jest prawidłowym zamiennikiem halogenu G4. Transformator elektroniczny może wymagać minimalnego obciążenia, a jego napięcie wyjściowe i sposób pracy mogą nie odpowiadać danej lampie LED. Skutkiem bywają brak światła, migotanie albo żarzenie po wyłączeniu. Zamiana technologii wymaga sprawdzenia zgodności całego układu, a nie tylko trzonka i wartości 12 V.
Przy pomiarze wyjścia transformatora trzeba uwzględnić, że niektóre podstawowe multimetry niepoprawnie odczytują przebieg wytwarzany przez transformator elektroniczny. Dlatego sam nietypowy wynik bez sprawdzenia pod właściwym obciążeniem nie przesądza o uszkodzeniu części.
Obwód pierwotny transformatora jest połączony z napięciem sieciowym. Pomiary pod napięciem może wykonywać wyłącznie odpowiednio przygotowany serwisant.
Jak uzyskać dostęp do części?
W okapie tabliczka znamionowa i wiele elementów roboczych znajduje się za aluminiowym filtrem przeciwtłuszczowym. Typowa kolejność bezpiecznych oględzin wygląda następująco:
- Odłącz urządzenie od sieci i upewnij się, że oświetlenie ostygło.
- Zabezpiecz szklaną część okapu i płytę grzewczą przed zarysowaniem.
- Podtrzymaj filtr, zwolnij jego zatrzask i wyjmij go bez wyginania ramki.
- Wykonaj zdjęcia ułożenia przewodów, złączy i mocowań przed dalszym demontażem.
- Sprawdź osad, ślady przegrzania, luźne konektory, uszkodzenia izolacji oraz swobodę turbiny.
- Przed uruchomieniem zamontuj wszystkie osłony i filtr oraz upewnij się, że przewody nie znajdują się przy wirniku ani ostrych krawędziach.
Dostęp do turbiny, transformatora i zespołu sterowania może wymagać zdjęcia kolejnych osłon wewnętrznych, a w niektórych wykonaniach również maskownicy kominowej. Nie należy zakładać, że rozmieszczenie śrub i złączy jest identyczne w każdym okapie o podobnej nazwie.
Wymiana najważniejszych części
Filtr aluminiowy i filtr węglowy
Filtr aluminiowy montuj dopiero po całkowitym wysuszeniu. Zatrzask musi wejść w prowadzenie, a rama nie może pozostawać naprężona. Przy filtrze węglowym porównaj kształt, sposób mocowania i numer katalogowy. Zbliżone wymiary nie gwarantują, że wkład prawidłowo połączy się z osłoną turbiny.
Żarówka i oprawa
Nie wkładaj żarówki o innym napięciu lub większej mocy. Halogen chwyć przez czystą rękawiczkę albo niepylącą ściereczkę, nie wyginaj jego cienkich styków i sprawdź, czy oprawa nie jest przebarwiona lub nadtopiona. Uszkodzona oprawa może powodować powtarzające się przerwy mimo wymiany żarówki.
Turbina i wiązki przewodów
Przed odłączeniem turbiny oznacz wszystkie złącza. Nowy zespół powinien odpowiadać numerem katalogowym, konstrukcją obudowy, mocowaniami, wyprowadzeniami i sposobem sterowania prędkością. Nie przekładaj przewodów według kolorów ani nie uruchamiaj niezabezpieczonego wirnika.
Po montażu sprawdź kolejno oświetlenie, każdy bieg wentylatora, nietypowe wibracje oraz przepływ powietrza. Jeśli pojawi się zapach przegrzanej izolacji, tarcie albo problem z rozruchem, natychmiast wyłącz urządzenie.
Jak dobrać części do Amica OKC 9579?
Samo oznaczenie OKC 9579 może nie rozróżniać wszystkich wersji produkcyjnych. Do potwierdzenia części przygotuj:
- model urządzenia,
- kod wyrobu,
- pełny 14-cyfrowy numer fabryczny,
- numer katalogowy wymontowanej części, jeśli jest czytelny.
Tabliczka znamionowa okapu znajduje się zwykle wewnątrz obudowy, za aluminiowym filtrem. Nie dobieraj części wyłącznie na podstawie zdjęcia. Przy filtrze istotne są wymiary, grubość, układ ramki i zatrzask; przy oświetleniu trzonek, napięcie, moc i współpraca z transformatorem; przy turbinie także obudowa, mocowania, złącza i wariant sterowania.
Na liście części mogą występować między innymi filtr aluminiowy 250 × 300 × 9 mm, filtry węglowe FW-K280, turbina EBM, oprawa halogenu, transformator, wiązki oraz elementy maskownicy. Każdy z tych podzespołów należy potwierdzić według pełnych danych urządzenia. Pozostałe grupy części można sprawdzić w kategorii okapy Amica.
FAQ – części do okapu Amica OKC 9579
Czy słaby ciąg oznacza uszkodzoną turbinę?
Nie. Najpierw sprawdź filtr przeciwtłuszczowy, filtr węglowy używany w trybie pochłaniacza, drożność przewodu i klapkę reduktora. Turbinę podejrzewaj, gdy przepływ nadal jest słaby, silnik wolno startuje, wirnik ociera albo prędkość nie zmienia się prawidłowo.
Dlaczego silnik buczy, ale nie rusza?
Przyczyną może być blokada wirnika przez tłusty osad, zużycie panewek lub łożysk, ocieranie turbiny, kondensator pracy albo usterka silnika. Nie pozostawiaj buczącego silnika pod napięciem, ponieważ może się przegrzać.
Czy halogen G4 można zastąpić dowolną lampą LED G4 12 V?
Nie. Zgodność trzonka i napięcia nie wystarcza. Elektroniczny transformator może wymagać określonego minimalnego obciążenia i nie współpracować z wybraną lampą LED, powodując migotanie, żarzenie lub brak światła.
Co oznacza przerwa podczas pomiaru żarówki?
Przerwa zmierzona na wyjętej żarówce wskazuje na przepalony żarnik. Jeżeli żarówka ma ciągłość, trzeba sprawdzić styki oprawy, wiązkę, transformator i sterowanie. Ten test nie wymaga zasilania urządzenia.
Gdzie znajduje się tabliczka znamionowa okapu?
W okapach Amica znajduje się ona wewnątrz obudowy i jest dostępna po wyjęciu filtra aluminiowego. Do doboru przygotuj model, kod wyrobu i pełny 14-cyfrowy numer fabryczny.
Czy podobny numer części gwarantuje zgodność?
Nie. Numery katalogowe należy porównać dokładnie, z zachowaniem wszystkich cyfr i oznaczeń. W przypadku zmienionej części zamiennej zgodność powinna wynikać z katalogowego przypisania do kodu wyrobu i numeru fabrycznego urządzenia.
