Części do okapu Amica OKE 9222
Części do okapu Amica OKE 9222 obejmują między innymi filtry, elementy silnika, sterowanie suwakowe, oświetlenie i części komina. Słabe pochłanianie nie musi oznaczać awarii silnika — najpierw sprawdź filtry, drożność wylotu i swobodę turbiny. Przed zakupem porównaj model, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Jak rozpoznać przyczynę usterki okapu Amica OKE 9222?
Ten sam objaw może wynikać z uszkodzenia części, zabrudzenia układu powietrznego albo problemu poza okapem. Przed zamówieniem silnika, przełącznika czy filtra warto ustalić, czy urządzenie pracuje jako wyciąg odprowadzający powietrze do kanału, czy jako pochłaniacz z filtrami węglowymi.
| Objaw | Możliwe przyczyny | Co sprawdzić | Wniosek i następny krok |
| Nie działa silnik ani oświetlenie | Brak zasilania, uszkodzony przewód, zacisk lub wspólny tor przełącznika | Sprawdź inne urządzenie w gnieździe i zabezpieczenie obwodu. Po odłączeniu okapu obejrzyj przewód oraz złącza | Jeśli zasilanie w gnieździe jest prawidłowe, potrzebna jest kontrola instalacji wewnętrznej okapu |
| Światło działa, lecz wentylator nie rusza | Łącznik suwakowy silnika, luźne złącze, zablokowana turbina, zabezpieczenie termiczne albo silnik | Przy odłączonym zasilaniu sprawdź, czy turbina obraca się bez ocierania. Skontroluj złącza i styki przełącznika | Zablokowany wirnik wymaga oczyszczenia i ustalenia przyczyny. Swobodny wirnik kieruje diagnostykę na obwód sterowania i silnik |
| Silnik buczy, obraca się wolno lub nie startuje | Tłuszcz blokujący turbinę, zużyte łożyskowanie, uszkodzone uzwojenie albo kondensator, jeżeli występuje w danym wykonaniu | Oceń opory mechaniczne, ślady przegrzania i stan kondensatora zgodnie z jego oznaczeniem | Nie pozostawiaj buczącego silnika pod napięciem, ponieważ zatrzymane uzwojenie może szybko się nagrzewać |
| Nie działa jeden bieg | Zużyty styk suwaka, przerwa w przewodzie lub odczepie uzwojenia | Porównaj ciągłość torów przełącznika w kolejnych pozycjach, po odłączeniu przewodów od badanego elementu | Brak przejścia tylko w jednej pozycji przemawia za przełącznikiem; sprawny styk wymaga dalszej kontroli przewodów i silnika |
| Okap pracuje, ale słabo zasysa | Zabrudzony filtr tłuszczowy, zużyte filtry węglowe, niedrożny kanał, zamknięta klapa lub brak dopływu powietrza do kuchni | Porównaj pracę po oczyszczeniu filtrów i sprawdź drożność przewodu oraz klapy zwrotnej | Jeśli przepływ poprawia się po zdjęciu zabrudzonego filtra, zakup silnika nie rozwiąże przyczyny |
| Nie działa światło | Żarówka, oprawka, klosz, łącznik suwakowy oświetlenia lub przewody | Po ostygnięciu lampy sprawdź żarówkę, ślady nadpalenia oprawki i ciągłość wyłącznika | Sprawna żarówka nie potwierdza sprawności oprawki ani przełącznika |
| Okap hałasuje lub drga | Poluzowany filtr, zabrudzona albo ocierająca turbina, luźny komin, pierścień wylotowy lub kierownica powietrza | Ustal, czy dźwięk pojawia się od razu, na konkretnym biegu czy dopiero przy dużym przepływie | Grzechotanie elementów obudowy wymaga poprawienia mocowania; tarcie turbiny trzeba usunąć przed dalszą pracą |
Jak sprawdzić przełącznik i silnik?
Przed pomiarem odłącz okap od sieci, zabezpiecz obwód przed przypadkowym włączeniem i potwierdź brak napięcia odpowiednim przyrządem. Samo ustawienie suwaka w pozycji „0” nie odłącza całej instalacji wewnętrznej.
Kontrola łącznika suwakowego
- Zrób zdjęcie rozmieszczenia przewodów i oznacz złącza.
- Odłącz przewody od badanego przełącznika, aby inne gałęzie obwodu nie zafałszowały wyniku.
- Ustaw multimetr na pomiar ciągłości lub małej rezystancji.
- Sprawdź, czy odpowiednie styki zwierają się kolejno w pozycjach poszczególnych biegów albo oświetlenia.
Styk, który pozostaje rozwarty w pozycji roboczej, może być zużyty lub nadpalony. Sam prawidłowy pomiar bez obciążenia nie wyklucza jednak styku o zwiększonej rezystancji, który przerywa dopiero podczas pracy. Przypisania zacisków nie należy ustalać na podstawie koloru przewodów — trzeba zachować fabryczny układ lub posłużyć się schematem właściwego wykonania.
Kontrola silnika
Po odłączeniu silnika można sprawdzić ciągłość uzwojeń pomiędzy zaciskiem wspólnym a przewodami poszczególnych biegów. Otwarty obwód wskazuje na przerwę w przewodzie, uzwojeniu lub zabezpieczeniu termicznym. Nie ma jednej prawidłowej rezystancji dla wszystkich biegów i wersji silnika OKE 9222.
Pomiar multimetrem nie wykrywa wiarygodnie zwarć międzyzwojowych. Jeżeli uzwojenia mają ciągłość, ale silnik szybko się nagrzewa, buczy lub ma wyraźnie nierówną pracę, potrzebna jest dalsza diagnostyka. Stan izolacji względem metalowej obudowy bada się miernikiem rezystancji izolacji, a nie wyłącznie funkcją sygnalizacji ciągłości w multimetrze.
Jeżeli przy silniku znajduje się kondensator pracy, po bezpiecznym rozładowaniu można zmierzyć jego pojemność i porównać wynik z wartością oraz tolerancją nadrukowaną na obudowie. Brak pojemności, wyciek lub odkształcenie przemawiają za wymianą. Nie każdy wariant silnika wykorzystuje taki sam kondensator, dlatego jego parametrów nie należy dobierać „na oko”.
Pomiary przy napięciu sieciowym, badanie rezystancji izolacji oraz ingerencja w wewnętrzne przewody wymagają odpowiednich kwalifikacji, doświadczenia i właściwych przyrządów. Nie są przeznaczone dla osoby bez przygotowania.
Jak uzyskać dostęp do części?
W okapie kominowym dostęp rozpoczyna się zwykle od dolnej strony urządzenia:
- Odłącz zasilanie i poczekaj, aż elementy oświetlenia ostygną.
- Zabezpiecz płytę kuchenną przed spadającymi elementami.
- Wyjmij metalowy filtr przeciwtłuszczowy.
- Jeśli okap działa jako pochłaniacz, zdejmij filtry węglowe zamontowane przy zespole silnika.
- Obejrzyj turbinę, przewody i mocowania. Sterowanie suwakowe znajduje się w przedniej części dolnej obudowy.
- Jeżeli naprawa dotyczy pierścienia wylotowego, kierownicy powietrza albo połączenia z kanałem, może być konieczne zdjęcie wewnętrznej i zewnętrznej osłony komina.
Szczegóły mocowania mogą różnić się między wariantami oznaczonymi OKE 9222 i OKE 9222 I. Nie odginaj obudowy ani przewodów na siłę. Przed odpięciem kilku podobnych konektorów wykonaj dokumentację zdjęciową.
Wymiana filtrów, silnika i oświetlenia
Filtry
Metalowy filtr przeciwtłuszczowy należy oczyścić, gdy jest drożny i nieuszkodzony. Po myciu musi całkowicie wyschnąć przed montażem. Filtr odkształcony, skorodowany albo z uszkodzonym zamkiem trzeba wymienić.
Filtr węglowy stosuje się tylko podczas pracy w obiegu zamkniętym. Zużytego standardowego wkładu nie przywraca się do pełnej skuteczności przez zwykłe mycie. Dla urządzenia OKE 9222 I o kodzie wyrobu 1007970 producent wskazuje między innymi dwuelementowy filtr OKB39 o numerze 1003176. Przed zakupem trzeba potwierdzić kod urządzenia, ponieważ sama nazwa OKE 9222 może nie rozstrzygać wariantu.
Dostępne grupy wkładów można porównać w kategorii filtrów do okapów Amica.
Zespół silnika
Po zdjęciu filtrów odłącz oznaczone złącza silnika, zwolnij jego mocowania i wyjmij zespół bez ciągnięcia za przewody. Przed zamontowaniem nowej części sprawdź, czy w kanale nie pozostał tłuszcz, ciało obce lub element ocierający o turbinę. Po montażu wirnik powinien poruszać się swobodnie, a przewody nie mogą znaleźć się w jego zasięgu.
Nie mostkuj zabezpieczenia termicznego silnika. Jego zadziałanie może być skutkiem zablokowania turbiny, przegrzewania uzwojeń lub nadmiernego zanieczyszczenia, dlatego wymiana samego zabezpieczenia bez znalezienia przyczyny nie kończy diagnostyki.
Oświetlenie i suwaki
Przed wymianą żarówki odczekaj, aż ostygnie, i porównaj rodzaj trzonka, napięcie oraz dopuszczalną moc z oznaczeniem starego źródła światła i oprawki. Zastosowanie żarówki pasującej mechanicznie, lecz o innych parametrach, może przegrzać klosz lub oprawkę.

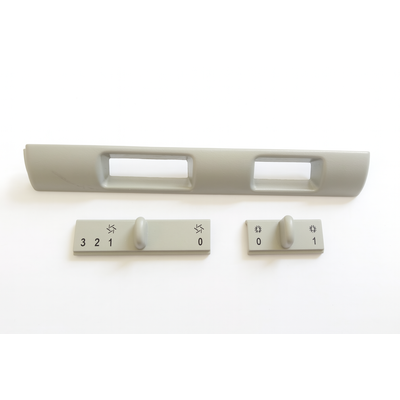

Przy wymianie łącznika suwakowego nie zamieniaj przełącznika silnika z przełącznikiem oświetlenia wyłącznie na podstawie podobnego wyglądu. W katalogu występują oddzielne elementy oraz kompletny zespół suwaków; znaczenie mają układ styków, mocowanie i rozmieszczenie zacisków.
Jak dobrać części do Amica OKE 9222?
Do identyfikacji przygotuj:
- pełny model z tabliczki znamionowej, wraz z literą wariantu;
- kod wyrobu Amica;
- 14-cyfrowy numer fabryczny;
- numer odczytany ze starej części, jeśli jest czytelny;
- zdjęcie złączy, mocowania i całej tabliczki znamionowej.
W obrębie tej rodziny występują między innymi różne filtry, przełączniki suwakowe, klosz i podstawka żarówki, zespół silnika, elementy wylotu oraz osłony komina. Identyczny wygląd lub pasujące złącze nie potwierdzają zgodności elektrycznej i mechanicznej.
Jeżeli tabliczka wskazuje inny model lub kod wyrobu, wróć do kategorii części do okapów Amica i wybierz stronę zgodną z pełnym oznaczeniem urządzenia.
FAQ – części i naprawa okapu Amica OKE 9222
Czy słabe pochłanianie oznacza uszkodzony silnik?
Nie. Najpierw sprawdź zabrudzenie filtra przeciwtłuszczowego, stan filtrów węglowych, drożność kanału, klapę zwrotną i dopływ powietrza do pomieszczenia. Silnik podejrzewaj wtedy, gdy turbina pracuje zbyt wolno, zatrzymuje się, ociera albo nadmiernie się nagrzewa.
Dlaczego światło działa, a wentylator nie?
Taki objaw zawęża poszukiwania do obwodu silnika. Możliwe są uszkodzenie suwaka, przerwa w przewodach, zablokowanie turbiny, zadziałanie zabezpieczenia termicznego lub awaria uzwojenia. Działające światło potwierdza tylko obecność zasilania w części instalacji.
Czy filtr węglowy można umyć?
Standardowego filtra węglowego nie myje się jak metalowego filtra tłuszczowego. Po utracie zdolności pochłaniania zapachów wymienia się go na wariant zgodny z kodem wyrobu okapu. Mycie może uszkodzić wkład i nie odtworzy właściwości węgla aktywnego.
Czy można sprawdzić silnik zwykłym multimetrem?
Można wykryć przerwę w uzwojeniu, przewodzie lub zabezpieczeniu termicznym, ale prawidłowa ciągłość nie potwierdza pełnej sprawności silnika. Multimetr nie pozwala pewnie wykluczyć zwarcia międzyzwojowego ani problemu pojawiającego się dopiero pod obciążeniem.
Jakie dane są potrzebne do zamówienia części?
Potrzebny jest pełny model, kod wyrobu i 14-cyfrowy numer fabryczny Amica. Warto również podać oznaczenie starej części. Sama nazwa OKE 9222 albo podobieństwo zdjęcia może nie wystarczyć do odróżnienia wersji urządzenia.
