Części do okapu Amica OKF 921
Części do okapu Amica OKF 921 pozwalają usunąć problemy z pochłanianiem oparów, pracą dmuchawy, sterowaniem i filtracją. Przed zakupem sprawdź, czy przyczyną jest filtr, wirnik, silnik, transformator lub płytka sterowania. Właściwy wariant dobieraj według modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Jak rozpoznać przyczynę usterki okapu Amica OKF 921?
Ten sam objaw nie zawsze oznacza uszkodzenie tej samej części. Przykładowo słabe pochłanianie może wynikać z niedrożnych filtrów, ograniczonego przepływu w przewodzie albo problemu z dmuchawą. Z kolei brak reakcji wentylatora nie przesądza od razu o awarii silnika — przyczyną może być również sterowanie, transformator, wiązka lub złącze.
| Objaw | Co sprawdzić najpierw | Możliwe dalsze przyczyny |
| Okap jest całkowicie martwy | gniazdo, zabezpieczenie obwodu, przewód i złącza zasilania | transformator, zespół sterowania, uszkodzenie ścieżek lub przewodów |
| Oświetlenie działa, ale wentylator nie | swobodę obrotu wirnika i połączenie silnika | silnik, przewody, przełącznik biegów lub płytka sterowania |
| Wentylator buczy i nie rozpędza się | blokadę, ocieranie oraz luz osi wirnika | zużycie silnika albo usterka jego obwodu zasilania |
| Okap pracuje, ale słabo usuwa opary | filtr aluminiowy, filtr węglowy i drożność kanału | uszkodzony wirnik, obniżone obroty silnika lub nieprawidłowa instalacja wylotowa |
| Działa tylko jeden bieg | połączenia panelu i przewody poszczególnych biegów | przełącznik, płytka sterowania albo obwód odpowiedniego odczepu silnika |
| Słychać tarcie, stukanie lub silne drgania | wirnik, jego obudowę i mocowania zespołu dmuchawy | zdeformowana łopatka, luz wału, poluzowana maskownica lub ograniczony przepływ powietrza |
Okap nie włącza się

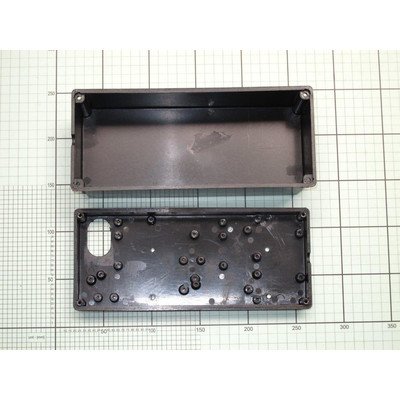

Jeżeli nie działa ani dmuchawa, ani oświetlenie, rozpocznij od potwierdzenia zasilania gniazda innym sprawnym urządzeniem i sprawdzenia zabezpieczenia obwodu. Następnie, już po odłączeniu okapu, obejrzyj przewód, skrzynkę połączeniową i złącza. Nadtopienie izolacji, luźny zacisk lub ślady łuku elektrycznego wymagają naprawy połączenia, a nie wymiany silnika na próbę.
Gdy oświetlenie działa, zasilanie dociera przynajmniej do części obwodów. Nie potwierdza to jednak sprawności całego panelu. Należy wtedy skupić się na wirniku, silniku, przewodach dmuchawy oraz torze sterującym jej biegami.
Silnik działa, ale okap słabo ciągnie

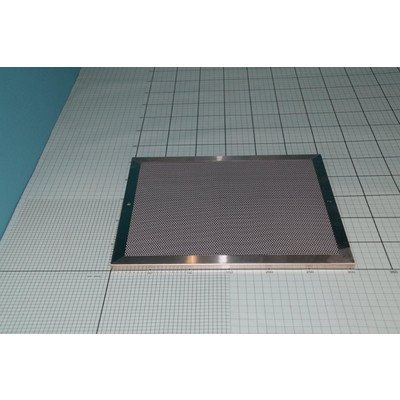

Najpierw zdejmij filtr aluminiowy i oceń go pod światło. Jeżeli oczka są wypełnione lepkim osadem, przepływ powietrza jest ograniczony. Metalowy filtr można umyć zgodnie z instrukcją urządzenia, a przed ponownym montażem dokładnie wysuszyć. Filtr odkształcony, rozwarstwiony lub z uszkodzonym zatrzaskiem należy wymienić.

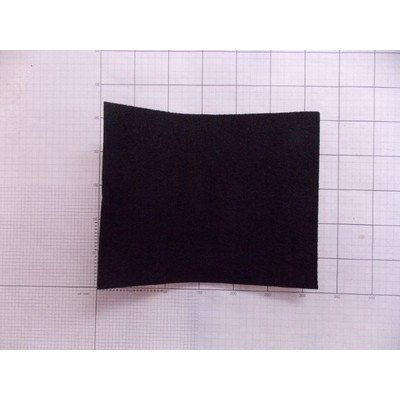

Filtr węglowy jest potrzebny podczas pracy w obiegu zamkniętym, gdy oczyszczone powietrze wraca do kuchni. Standardowego filtra węglowego nie myje się — po nasyceniu traci zdolność pochłaniania zapachów i może dodatkowo ograniczać przepływ. W trybie wyciągu powietrze powinno być kierowane drożnym przewodem na zewnątrz. Zgnieciona rura, zbyt duża liczba ostrych załamań, zablokowany króciec lub nieswobodnie pracująca klapa również obniżają skuteczność.
Jeśli po zdjęciu zabrudzonych filtrów przepływ wyraźnie się poprawia, nie jest to jeszcze dowód pełnej sprawności silnika, ale wskazuje na opory po stronie filtracji. Gdy poprawy nie ma, sprawdź, czy wirnik osiąga wszystkie biegi oraz czy nie jest pęknięty, zatłuszczony lub poluzowany na osi.
Więcej wariantów elementów filtracyjnych znajduje się w kategorii filtrów do okapów Amica.
Buczenie, tarcie i wibracje dmuchawy
Po odłączeniu urządzenia i zdjęciu filtrów spróbuj ostrożnie obrócić dostępny wirnik ręką. Powinien obracać się bez wyraźnego zacinania i bez kontaktu z obudową. Opór może powodować nagromadzony tłuszcz, ciało obce, odkształcona łopatka, przesunięcie wirnika albo zużycie łożysk silnika.
Jeżeli wirnik ociera tylko w jednym położeniu, podejrzane jest jego odkształcenie lub niewspółosiowy montaż. Luz promieniowy wału, stukanie podczas poruszania nim i nierówna praca po rozpędzeniu wskazują raczej na mechaniczne zużycie silnika. Samo dokręcenie obudowy nie usunie problemu, jeśli drgania pochodzą z uszkodzonego wirnika lub wału.
Głośniejsza praca na wysokim biegu może być skutkiem oporów w kanale, a nie usterki dmuchawy. Warto porównać dźwięk przy drożnym wylocie i czystych filtrach. Nie uruchamiaj jednak okapu z rozebraną obudową ani z możliwością dotknięcia obracających się elementów.
Jak sprawdzić silnik, transformator i sterowanie?
Pomiary bez napięcia
Przed pomiarem wyjmij wtyczkę z gniazda i odłącz badany element od instalacji przynajmniej z jednej strony. Pomiar wykonany przez pozostałe obwody płytki może dawać pozorną ciągłość i prowadzić do błędnej diagnozy.

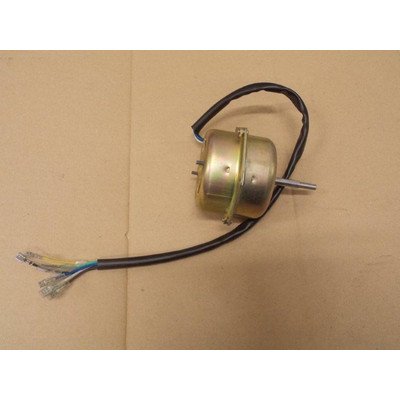

- Silnik dmuchawy: sprawdź ciągłość uzwojeń między zaciskami wskazanymi na jego schemacie lub oznaczeniach. Przerwa w wymaganym obwodzie jest nieprawidłowa. Nie ma jednej rezystancji właściwej dla wszystkich biegów, a zwykły omomierz nie wykryje pewnie zwarć międzyzwojowych ujawniających się dopiero pod obciążeniem.
- Transformator: sprawdź oddzielnie ciągłość uzwojenia pierwotnego i wtórnego. Przerwa może oznaczać uszkodzenie uzwojenia lub wewnętrznego zabezpieczenia termicznego. Prawidłowa ciągłość nie potwierdza jeszcze właściwego napięcia wtórnego podczas pracy.

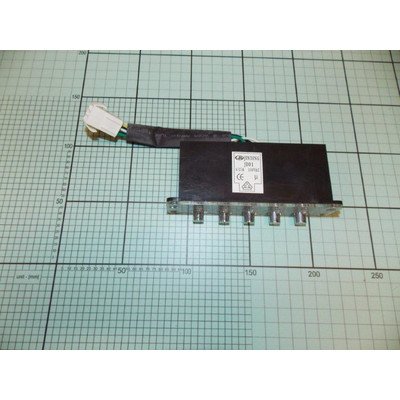

- Przełączniki i połączenia: sprawdź, czy po naciśnięciu odpowiedniego przycisku zmienia się stan właściwych styków. Najpierw ustal ich funkcję według przebiegu przewodów lub schematu — przypadkowe zwieranie pinów może uszkodzić płytkę.
- Wiązka: zmierz ciągłość każdego przewodu osobno, jednocześnie delikatnie poruszając wiązką. Wynik zmieniający się podczas poruszania wskazuje na pęknięcie żyły lub luźny zacisk.
Pomiar rezystancji między obwodem silnika a metalowym korpusem zwykłym multimetrem może wykryć wyraźne zwarcie, lecz nie zastępuje pomiaru rezystancji izolacji odpowiednim przyrządem.
Pomiary pod napięciem
Sprawdzenie napięcia na wejściu transformatora, jego wyjściu oraz na zaciskach silnika pozwala rozdzielić awarię odbiornika od problemu sterowania. Wartości i punkty pomiarowe trzeba jednak ustalać według oznaczeń konkretnej części i schematu danego wykonania okapu. Nie należy zakładać, że każdy transformator lub każda płytka ma identyczne wyprowadzenia.
Pomiary w obwodach zasilanych napięciem sieciowym są przeznaczone wyłącznie dla wykwalifikowanego technika. Wymagają odpowiednich kwalifikacji, przyrządów, osłon i organizacji stanowiska. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Widoczne nadpalenie płytki lub transformatora nie oznacza, że wystarczy wymienić pierwszy uszkodzony element. Trzeba sprawdzić także ścieżki, złącza oraz elementy współpracujące, ponieważ przepięcie lub zwarcie może pozostawić kilka usterek jednocześnie.
Dostęp do części i wymiana
Dostęp do tabliczki znamionowej oraz wielu podzespołów wewnętrznych rozpoczyna się od zdjęcia aluminiowych filtrów przeciwtłuszczowych. Przed demontażem odłącz zasilanie, zabezpiecz płytę grzewczą i podtrzymuj filtr podczas zwalniania zatrzasku, aby nie spadł.

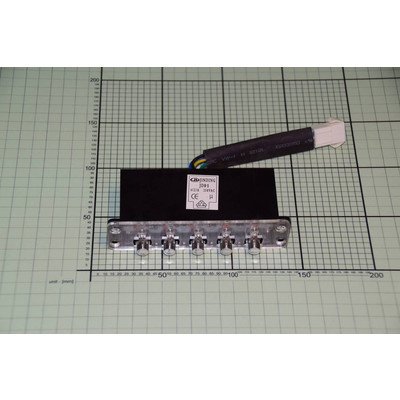

Po zdjęciu filtrów można przeprowadzić oględziny wirnika, obudowy dmuchawy, wiązek i skrzynki połączeniowej. Dostęp do panelu sterowania może wymagać zwolnienia jego mocowań od wewnętrznej strony korpusu. Konstrukcja i rozmieszczenie zaczepów zależą od wykonania, dlatego nie należy podważać panelu od frontu bez sprawdzenia mocowań.
Przed odłączeniem przewodów:
- zrób wyraźne zdjęcia wszystkich złączy;
- oznacz przewody, jeśli wtyki można zamienić miejscami;
- chwytaj za obudowę konektora, a nie za przewód;
- usuń tłuszcz z miejsca pracy bez zalewania silnika i elektroniki;
- sprawdź, czy nowa część nie powoduje ocierania wirnika i czy przewody pozostają poza jego zasięgiem.
Po montażu załóż filtry i wszystkie osłony. Następnie sprawdź kolejno oświetlenie, poszczególne biegi oraz występowanie nietypowych drgań. Jeżeli po wymianie wirnika pojawia się tarcie, natychmiast wyłącz okap i ponownie sprawdź osadzenie elementu.
Jak dobrać części do Amica OKF 921?
Samo oznaczenie „OKF 921” może nie wystarczyć do potwierdzenia wariantu produkcyjnego. Dla urządzeń Amica należy odczytać z tabliczki:
- pełny model;
- kod wyrobu;
- 14-cyfrowy numer fabryczny.
Tabliczka okapu znajduje się wewnątrz obudowy i jest dostępna po zdemontowaniu filtrów aluminiowych. Najlepiej zrobić jej zdjęcie, ponieważ pomylenie jednej cyfry może prowadzić do wyboru części przeznaczonej do innego wykonania.
Przy porównywaniu elementów zwróć uwagę na cechy zależne od rodzaju części:

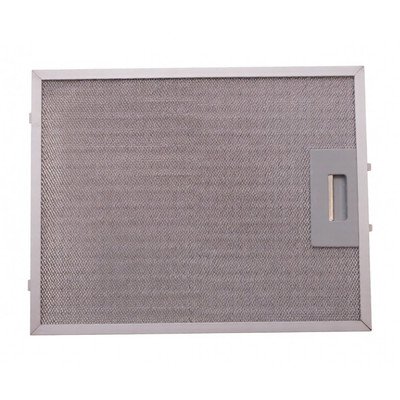

- filtr aluminiowy: wymiary ramki, grubość, położenie zatrzasku i liczba segmentów;

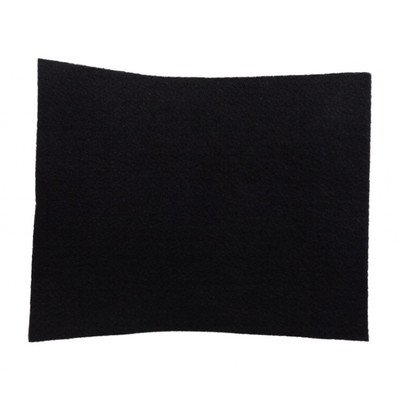

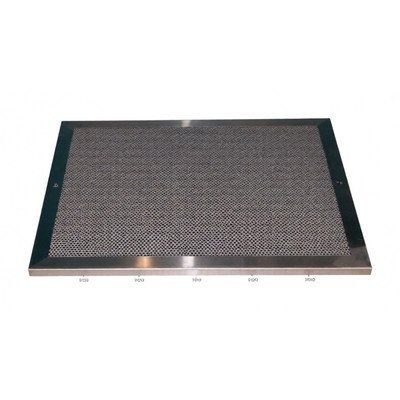

- filtr węglowy: kształt, średnica lub wymiary, sposób mocowania i liczba sztuk;

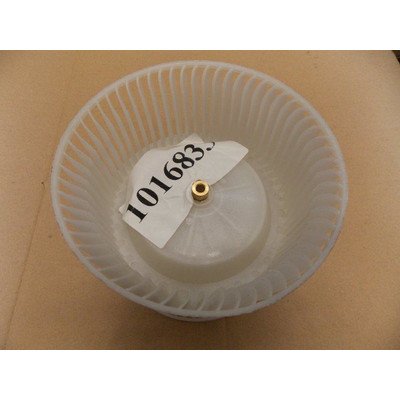

- wirnik: średnica, wysokość, profil łopatek, kierunek pracy i mocowanie na osi;
- silnik: rozmieszczenie mocowań, wał, liczba przewodów, złącze i konfiguracja biegów;

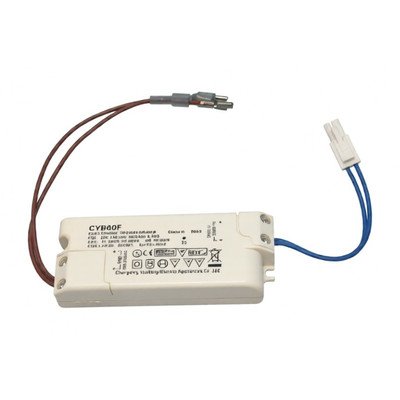

- transformator: numer części, napięcia podane na obudowie, mocowanie i wyprowadzenia;

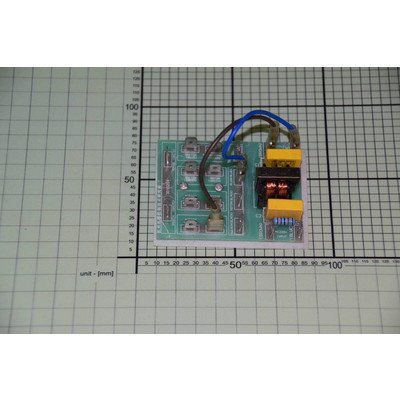

- płytka lub zespół sterowania: numer katalogowy, układ przycisków, złącza oraz wersja wykonania.
Identyczne złącze lub podobny wygląd nie potwierdzają zgodności elektrycznej. Przed zamówieniem porównaj numer starej części z katalogiem dla kodu wyrobu. Jeśli oznaczenia są nieczytelne, prześlij zdjęcie tabliczki znamionowej oraz zdjęcia części i jej złączy. Pozostałe grupy podzespołów można znaleźć w kategorii części do okapów Amica.
FAQ – części i naprawa okapu Amica OKF 921
Dlaczego okap działa, ale nie usuwa zapachów?
Jeżeli pracuje jako pochłaniacz, przyczyną może być nasycony filtr węglowy. Gdy pracuje jako wyciąg, sprawdź filtr aluminiowy, drożność przewodu, króciec i klapę wylotową. Praca silnika nie oznacza automatycznie prawidłowego przepływu powietrza.
Czy działające światło oznacza, że płytka sterowania jest sprawna?
Nie. Oświetlenie i silnik mogą korzystać z oddzielnych torów panelu. Działająca lampka potwierdza jedynie, że część instalacji jest zasilana. Nadal możliwe są usterki przełącznika biegów, wyjścia płytki, wiązki lub silnika.
Czy można sprawdzić silnik samym omomierzem?
Omomierz pozwala wykryć przerwę lub wyraźne zwarcie, ale nie potwierdza pełnej sprawności. Nie ujawnia pewnie zwarć międzyzwojowych, problemów pojawiających się po rozgrzaniu ani zachowania silnika pod obciążeniem.
Czy filtr węglowy można umyć i ponownie założyć?
Standardowego filtra węglowego nie należy myć. Po nasyceniu wymienia się go na wariant przeznaczony do konkretnego wykonania okapu. Mycie może uszkodzić wkład i nie przywraca skutecznego pochłaniania zapachów.
Gdzie znajduje się tabliczka znamionowa okapu?
Wewnątrz obudowy, za filtrami aluminiowymi. Do doboru części zapisz pełny model, kod wyrobu i 14-cyfrowy numer fabryczny, zachowując wszystkie cyfry i znaki.
