Części do okapu Amica OMP 9552
Części do okapu Amica OMP 9552 dobiera się na podstawie pełnego oznaczenia urządzenia, kodu wyrobu i numeru fabrycznego. Przy problemach z oświetleniem, sterowaniem, wentylatorem lub wydajnością najpierw sprawdź filtry, przewody i sposób pracy okapu, aby nie kupić niewłaściwego modułu lub silnika.
Jak rozpoznać właściwy wariant okapu
Nazwa OMP 9552 może występować w oznaczeniach różniących się końcówką kolorystyczną lub wykonaniem, dlatego sam skrócony model nie wystarcza do potwierdzenia zgodności części. Przed zamówieniem odczytaj z tabliczki znamionowej:
- pełny model urządzenia;
- kod wyrobu;
- 14-cyfrowy numer fabryczny;
- oznaczenia znajdujące się na uszkodzonej części, jeżeli są dostępne.
Porównaj również sposób mocowania, liczbę i kształt złączy, wymiary oraz parametry elektryczne. Identyczne złącze albo podobne zdjęcie nie gwarantuje zgodności — moduł oświetlenia, płytka sterująca lub element obudowy mogą występować w kilku wariantach.
Co może powodować problem z okapem Amica OMP 9552?
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Okap nie reaguje na dotyk ani gesty | brak zasilania, uszkodzony przewód, filtr przeciwzakłóceniowy, bezpiecznik lub moduł sterujący | gniazdo, wtyczkę, przewód i widoczne ślady nadpalenia; po odłączeniu od sieci ciągłość bezpiecznika, jeśli występuje w danym wariancie | Brak zasilania zewnętrznego wyklucza zakup modułu. Przepalony bezpiecznik jest skutkiem, a nie pełną diagnozą — trzeba znaleźć przyczynę jego zadziałania. |
| Działa oświetlenie, ale wentylator nie startuje | sterowanie silnika, przewody, zablokowany lub zabrudzony wirnik, silnik albo jego element rozruchowy | stan filtra aluminiowego, kanału, wirnika i złączy; przy odłączonym zasilaniu sprawdź, czy wirnik obraca się bez wyraźnego tarcia | Swobodny wirnik nie potwierdza sprawności silnika. Pomiar napięcia podczas pracy wymaga kwalifikacji i właściwego sprzętu; nie wykonuj go przy otwartej obudowie bez przygotowania. |
| Silnik pracuje, ale ciąg jest słaby | zatkany lub tłusty filtr, ograniczony kanał, zamknięta przepustnica, zabrudzony wirnik, niewłaściwy tryb pracy | wyczyść filtr przeciwtłuszczowy, sprawdź drożność kanału i położenie elementów kierujących powietrze | Jeżeli wydajność poprawia się po czyszczeniu, wymiana silnika nie jest pierwszym krokiem. W trybie pochłaniacza sprawdź także właściwy filtr węglowy. |
| Nie świeci oświetlenie, a wentylator działa | moduł LED, przewody, złącze, element sterujący oświetleniem lub płytka sterująca | czy problem dotyczy całego oświetlenia, czy tylko jednego modułu; oględziny złącza i śladów przegrzania po odłączeniu zasilania | W tym modelu oświetlenie działa niezależnie od wentylatora. Sprawny silnik nie oznacza sprawnego obwodu LED. |
| Działa tylko część funkcji dotykowych lub gestów | zabrudzone pole sterowania, problem z zasilaniem modułu, panel dotykowy, czujnik lub elektronika | oczyść i osusz panel, sprawdź działanie przycisków dotykowych bez aktywnego sterowania gestami | Jeżeli dotyk działa, a gesty nie, podejrzewaj układ czujników lub warunki obsługi, a nie od razu cały moduł. |
| Okap hałasuje, drży albo wolno się rozpędza | zabrudzenie wirnika, ciało obce, zużyte łożyskowanie, niewłaściwe mocowanie lub element rozruchowy silnika | po odłączeniu zasilania obejrzyj wirnik i mocowania; sprawdź, czy nie ma luzu, ocierania i nagromadzonego tłuszczu | Hałas po czyszczeniu może wskazywać na uszkodzenie mechaniczne. Nie wymieniaj silnika bez sprawdzenia wirnika, mocowań i drożności przepływu. |
Filtry i spadek wydajności

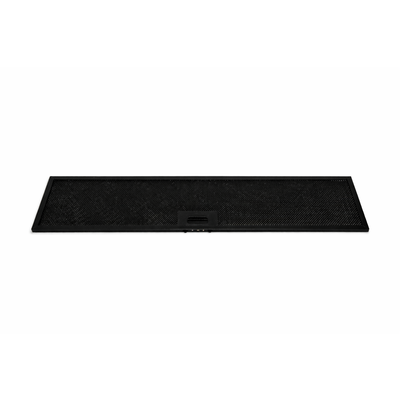

Metalowy filtr przeciwtłuszczowy powinien znajdować się przed dmuchawą niezależnie od tego, czy okap pracuje jako wyciąg, czy jako pochłaniacz. Jego zadaniem jest zatrzymywanie tłuszczu przed wirnikiem i wnętrzem urządzenia. Używanie okapu bez tego filtra może przyspieszyć zabrudzenie silnika, kanału i elementów sterujących.
Filtr metalowy wyjmij po odłączeniu zasilania i umyj łagodnym detergentem zgodnie z instrukcją. Zmiana koloru aluminium po wielokrotnym myciu nie musi oznaczać uszkodzenia, ale filtr z deformacją, pękniętym mocowaniem lub trwałym zatkaniem należy wymienić.
W trybie obiegu zamkniętego potrzebny jest dodatkowo filtr węglowy odpowiedniego typu. W trybie wyciągu filtr węglowy zwykle nie jest używany, natomiast filtr przeciwtłuszczowy nadal pozostaje wymagany. Nie zakładaj, że filtr pasujący do innego okapu Amica będzie właściwy dla OMP 9552 — porównaj oznaczenie, kształt, średnicę mocowania i wymiary.
Jeżeli po wyczyszczeniu filtra ciąg nadal jest słaby, sprawdź kanał wentylacyjny, klapę zwrotną, redukcje i sposób odprowadzania powietrza. Zbyt długi, zagięty lub zwężony kanał może ograniczać wydajność bez uszkodzenia samego okapu.
Jak sprawdzać części elektryczne?
Przed demontażem odłącz wtyczkę lub wyłącz obwód dwubiegunowym wyłącznikiem. Samo wyłączenie panelu dotykowego nie odłącza napięcia wewnątrz urządzenia.
Przewód, złącza i bezpiecznik
Po odłączeniu zasilania obejrzyj przewód, wtyczkę, zaciski oraz złącza przy module. Szukaj nadpaleń, stopionej izolacji, luźnych konektorów i śladów wilgoci lub tłuszczu. Ciągłość przewodu albo bezpiecznika mierz przy odłączonym elemencie i poza obwodem, aby inne podzespoły nie zafałszowały wyniku.
Wynik przerwy oznacza problem w badanym torze, ale nie wskazuje automatycznie przyczyny. Po przepaleniu bezpiecznika sprawdź również płytkę zasilającą, filtr przeciwzakłóceniowy i odbiorniki. Nie zastępuj bezpiecznika przewodem ani elementem o innej wartości.

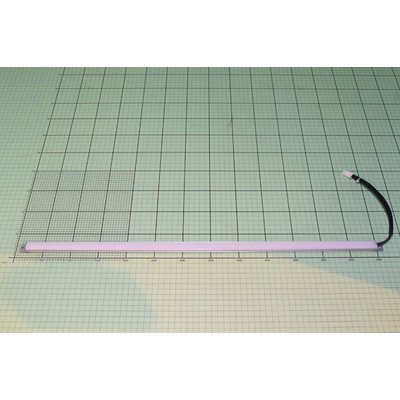

Moduł LED i obwód oświetlenia
Jeżeli nie działa całe oświetlenie, sprawdź najpierw złącze modułu i przewody. Jeżeli nie działa tylko jeden moduł, porównaj jego oznaczenie i sposób mocowania z częścią zamienną. Pomiar rezystancji modułu LED zwykłym multimetrem może być niewystarczający, ponieważ układ może zawierać elektronikę sterującą; wynik pomiaru nie zawsze potwierdza sprawność podczas pracy.
Stosuj moduł o takich samych parametrach jak fabryczny. Nie podłączaj przypadkowej listwy LED tylko dlatego, że ma podobne wymiary lub pasujące przewody.
Silnik i sterowanie prędkością
Po odłączeniu zasilania sprawdź, czy wirnik obraca się płynnie i czy nie ociera o obudowę. Usuń tłuszcz oraz ciało obce z dostępnych, bezpiecznych powierzchni, ale nie zalewaj silnika wodą ani agresywnym środkiem.
Pomiar napięcia na zaciskach silnika podczas pracy może rozróżnić problem sterowania od problemu silnika, ale jest to diagnostyka pod napięciem przeznaczona dla wykwalifikowanego serwisanta. Wartość napięcia, sposób sterowania i obecność kondensatora zależą od konkretnej wersji urządzenia, dlatego nie stosuj uniwersalnego pinoutu ani jednej wartości rezystancji dla całej kategorii.
Dostęp do części i wymiana
W OMP 9552 dostęp do filtra przeciwtłuszczowego uzyskuje się od dołu, przez zwolnienie jego zatrzasku lub mocowania. Do modułu oświetlenia, przewodów, sterowania i silnika zwykle potrzebny jest dalszy demontaż osłony dolnej albo elementów zabudowy. Dokładna kolejność zależy od wersji wykonania i sposobu montażu w szafce.
Przy demontażu:
- Odłącz urządzenie od zasilania i zabezpiecz przewód przed przypadkowym podłączeniem.
- Zdemontuj filtr przeciwtłuszczowy, aby uzyskać dostęp do mocowań.
- Zrób zdjęcia połączeń przed odłączeniem przewodów i oznacz złącza, jeśli mogą zostać pomylone.
- Nie ciągnij za przewody; zwalniaj blokady konektorów i podtrzymuj moduły podczas odkręcania.
- Po wymianie sprawdź, czy przewody nie są przyciśnięte przez obudowę, a filtr i osłony są prawidłowo zamocowane.
Po zakończeniu montażu wykonaj próbę oświetlenia, wszystkich dostępnych biegów, sterowania dotykowego i ewentualnego sterowania gestami. Jeżeli urządzenie wydaje nietypowy dźwięk, nagrzewa się lub wyłącza zabezpieczenie, przerwij test.
Opisane czynności przy otwartej obudowie i pomiarach elektrycznych wymagają doświadczenia, właściwych narzędzi oraz znajomości zasad pracy z napięciem sieciowym. Pomiary pod napięciem i naprawę modułu zasilającego powinien wykonywać wykwalifikowany serwisant.
Jak dobrać część do OMP 9552?
Przed zakupem porównaj:
- pełne oznaczenie modelu z tabliczki znamionowej;
- kod wyrobu i numer fabryczny;
- numer części zapisany na starej części lub płytce;
- wymiary, mocowania i stronę montażu;
- napięcie, moc, typ źródła światła albo parametry silnika;
- liczbę i rodzaj przewodów oraz złączy;
- informację, czy moduł wymaga konfiguracji lub jest przeznaczony do konkretnego wariantu urządzenia.

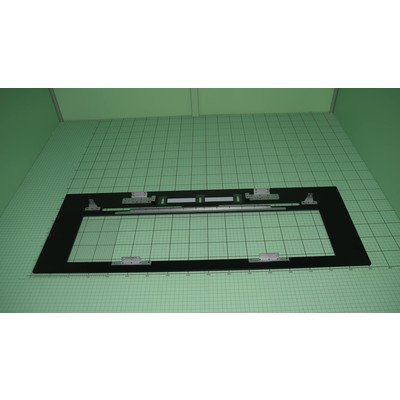

W przypadku modułu sterującego nie zakładaj automatycznie, że każda płytka jest wymienna bez programowania. Z kolei przy filtrze, szybie lub elemencie obudowy równie ważne jak wygląd są wymiary i punkty mocowania.
Najbezpieczniejszy następny krok to odczytanie wszystkich danych z tabliczki znamionowej i przesłanie ich razem ze zdjęciem części oraz złącza. Na tej podstawie można porównać wariant katalogowy bez kupowania kilku elementów na próbę.
FAQ
Czy filtr węglowy jest potrzebny w każdym okapie OMP 9552?
Nie. Filtr węglowy stosuje się przy pracy w obiegu zamkniętym, gdy powietrze wraca do pomieszczenia. Przy podłączeniu do kanału wentylacyjnego zwykle nie jest potrzebny, ale filtr przeciwtłuszczowy nadal musi być zamontowany.
Okap działa, ale słabo ciągnie. Czy trzeba wymienić silnik?
Nie należy zaczynać od wymiany silnika. Najpierw wyczyść filtr przeciwtłuszczowy, sprawdź drożność kanału, klapę zwrotną, zagięcia przewodu i zabrudzenie wirnika. Dopiero gdy te przyczyny zostaną wykluczone, warto badać silnik i jego sterowanie.
Czy można kupić dowolną listwę LED o takich samych wymiarach?
Nie. Oprócz wymiarów liczą się napięcie, moc, sposób zasilania, złącze i mocowanie. Moduł należy dobrać po pełnym oznaczeniu okapu lub numerze części.
Dlaczego oświetlenie działa, gdy wentylator nie działa?
W tym typie okapu oświetlenie i wentylator są sterowane niezależnie. Taki objaw może wskazywać na tor sterowania silnika, przewody, silnik lub jego element rozruchowy, ale nie potwierdza jednej konkretnej części.
Czy pomiar ciągłości przewodu potwierdza sprawność okapu?
Nie. Potwierdza jedynie, że badany odcinek nie ma przerwy w warunkach pomiaru. Nie wykrywa wszystkich usterek modułu, przeciążenia silnika, uszkodzeń pod obciążeniem ani problemów z elektroniką sterującą.
Jakie dane wysłać przy doborze części?
Przygotuj pełny model Amica, kod wyrobu, 14-cyfrowy numer fabryczny, zdjęcie tabliczki znamionowej oraz zdjęcie uszkodzonej części, jej mocowania i złącza. Sam zapis „OMP 9552” może nie identyfikować konkretnego wariantu.
