Części do okapu Amica OS 5
Części do okapu Amica OS 5 obejmują elementy filtracji, oświetlenia, sterowania i wentylatora. Słaby ciąg nie musi oznaczać awarii silnika — przyczyną może być zużyta włóknina, niedrożny kanał albo zablokowany wirnik. Przed zakupem porównaj numer części oraz model, kod wyrobu i 14-cyfrowy numer fabryczny okapu.
Jak rozpoznać źródło problemu w okapie Amica OS 5?
W okapie OS 5 oddzielnie mogą ulec uszkodzeniu układ oświetlenia, przełączniki suwakowe, filtr, wirnik oraz silnik. Objaw nie wskazuje więc automatycznie części do wymiany. Diagnostykę warto rozpocząć od oględzin i kontroli elementów, do których można dotrzeć bez rozłączania instalacji elektrycznej.
| Objaw | Co może być przyczyną | Co sprawdzić w pierwszej kolejności | Jak interpretować wynik |
| Okap pracuje, ale słabo pochłania opary | zabrudzona włóknina, nasycony filtr węglowy, niedrożny przewód, ograniczony dopływ powietrza, wolno obracający się wentylator | stan filtrów, drożność wylotu i swobodę przepływu powietrza | poprawa po zdjęciu mocno zabrudzonego filtra kieruje diagnostykę na filtrację, ale nie potwierdza jeszcze pełnej sprawności instalacji wentylacyjnej |
| Silnik buczy, lecz wirnik nie rusza | blokada wirnika, ocieranie, zużyte łożyskowanie, kondensator silnika lub uszkodzenie uzwojenia | po odłączeniu zasilania sprawdzić, czy wirnik obraca się swobodnie | wyczuwalny opór albo ocieranie wskazuje problem mechaniczny; swobodny obrót nie wyklucza usterki elektrycznej |
| Działa tylko jeden bieg | zużyty łącznik suwakowy, przerwa w przewodzie, niesprawny odczep uzwojenia lub element współpracujący z silnikiem | działanie suwaka, zaciski, przewody i ciągłość odpowiednich obwodów | poprawne działanie mechanizmu suwaka nie potwierdza jeszcze, że jego styki przewodzą prąd |
| Wentylator hałasuje lub wibruje | zabrudzenie wirnika, poluzowane mocowanie, ocieranie, odkształcony wirnik albo opory w kanale | czystość i osadzenie wirnika, mocowania silnika, kołnierz oraz przewód wylotowy | hałas występujący również przy ręcznym obracaniu zwykle ma źródło mechaniczne |
| Nie świeci lampka | źródło światła, oprawka, przewód, łącznik światła lub jego styki | stan żarówki, ślady przegrzania oprawki i działanie suwaka | sprawna żarówka nie wyklucza przerwy w oprawce, przewodach lub przełączniku |
| Nie działa ani wentylator, ani światło | brak zasilania, uszkodzony przewód zasilający, zacisk lub wspólne połączenie wewnętrzne | gniazdo, wtyczkę, przewód i widoczne połączenia | jeżeli obie funkcje zanikły jednocześnie, przed wymianą silnika lub przełącznika trzeba sprawdzić wspólny tor zasilania |
Słaby ciąg: filtr, wentylacja czy silnik?

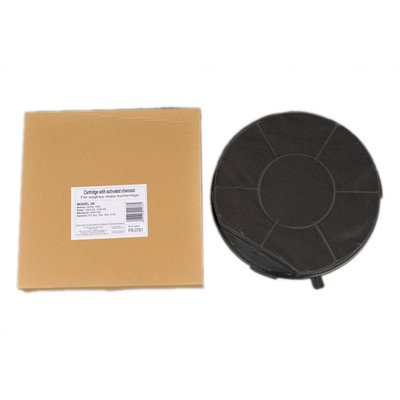

Jeżeli okap działa jako pochłaniacz, filtr węglowy zatrzymuje zapachy, natomiast włóknina lub filtr przeciwtłuszczowy przechwytuje tłuszcz. Nasycony wkład zwiększa opór przepływu, dlatego wentylator może pracować głośniej, a skuteczność pochłaniania spada. Uszkodzonej, zesztywniałej lub trwale zatłuszczonej włókniny nie należy przywracać do użytku przez powierzchowne przetarcie — wymienia się ją na wkład o odpowiednich wymiarach i sposobie mocowania.
W trybie wyciągu podobny objaw może powodować niedrożna rura, zgnieciony przewód elastyczny, zablokowana klapa zwrotna albo zbyt mały dopływ powietrza do kuchni. Jeżeli po uchyleniu okna przepływ wyraźnie się poprawia, należy sprawdzić wentylację pomieszczenia. Taka próba nie rozstrzyga jednak, czy instalacja została wykonana prawidłowo i nie zastępuje oceny kominiarskiej.
Filtry przeznaczone do okapów tej marki można porównać w kategorii filtrów do okapów Amica. Przed zakupem trzeba sprawdzić rodzaj materiału, długość, szerokość, kształt oraz sposób osadzenia wkładu.
Jak sprawdzić wentylator i silnik?
Przed demontażem odłącz okap od sieci i upewnij się, że nie może zostać przypadkowo włączony. Po zdjęciu dolnej osłony lub filtra, zależnie od wykonania urządzenia, można obejrzeć wirnik. Powinien być czysty, prawidłowo osadzony i obracać się bez ocierania o obudowę. Nagromadzony tłuszcz może powodować niewyważenie, spadek obrotów i drgania.
Jeśli wirnik jest pęknięty albo jego mocowanie nie utrzymuje go stabilnie na osi, wymiana samego silnika nie usunie problemu. Z kolei wirnik obracający się lekko, lecz nieruszający po włączeniu, kieruje diagnostykę na kondensator, uzwojenia, przełącznik biegów lub przewody.
Pomiar uzwojeń odłączonego silnika
Pomiar rezystancji wykonuje się przy całkowicie odłączonym zasilaniu i po wypięciu przewodów silnika z instalacji okapu. Najpierw należy oznaczyć położenie każdego przewodu lub wykonać wyraźne zdjęcie złącza. Omomierzem sprawdza się ciągłość między przewodem wspólnym a wyprowadzeniami poszczególnych prędkości, o ile taka konstrukcja występuje w danym wariancie silnika.
- Wynik wskazujący przerwę na jednym torze może oznaczać uszkodzone uzwojenie, przewód albo zabezpieczenie termiczne.
- Bardzo mała rezystancja wymagająca porównania ze schematem może wskazywać zwarcie, lecz nie wolno ustalać sprawności na podstawie uniwersalnej wartości dla wszystkich silników.
- Różne rezystancje poszczególnych odczepów mogą być prawidłową cechą silnika wielobiegowego.
- Poprawna ciągłość nie potwierdza sprawności pod obciążeniem i nie wykrywa pewnie zwarć międzyzwojowych.
Kondensator, jeżeli występuje w danej wersji zespołu, sprawdza się miernikiem pojemności po bezpiecznym odłączeniu i rozładowaniu zgodnie z procedurą serwisową. Wynik należy porównać z wartością i tolerancją nadrukowaną na jego obudowie, a nie z wartością przypisaną ogólnie do okapu OS 5.
Pomiary napięcia podczas pracy urządzenia są przeznaczone wyłącznie dla wykwalifikowanego technika. Wymagają odpowiednich kwalifikacji, narzędzi i zabezpieczeń oraz nie są przeznaczone dla osoby bez przygotowania.
Przełączniki suwakowe i oświetlenie
Mechaniczny suwak może nadal się przesuwać, mimo że wewnętrzne styki są wypalone, zabrudzone albo nie łączą. Gdy nie działa tylko światło, należy rozpocząć od źródła światła i oprawki. Przy śladach stopienia, zwęglenia lub luźnym styku wymiana samej żarówki może nie wystarczyć.
Żarówkę dobiera się według rodzaju trzonka, napięcia, mocy dopuszczonej dla oprawy, wymiarów bańki i odporności na temperaturę. Nie należy zwiększać mocy tylko dlatego, że nowa żarówka pasuje do gwintu — grozi to przegrzewaniem oprawki, klosza i przewodów.
Jeżeli po poruszeniu suwakiem funkcja pojawia się i zanika, podejrzany jest łącznik lub jego połączenia. Po odłączeniu przełącznika można miernikiem sprawdzić ciągłość odpowiednich styków w kolejnych położeniach. Wynik trzeba odnieść do układu konkretnego łącznika; przypadkowe zwieranie zacisków może uszkodzić instalację lub stworzyć zagrożenie porażeniem.
Jak uzyskać dostęp i wymienić część?
W okapach o podobnej konstrukcji dostęp serwisowy rozpoczyna się od zdjęcia filtra lub dolnej osłony. Kolejne elementy mogą być mocowane do korpusu, frontu albo wspornika silnika, dlatego przed odkręceniem mocowań należy podeprzeć demontowaną część. Dotyczy to zwłaszcza klosza, szyby i frontu.
- Odłącz okap od zasilania i zabezpiecz miejsce pracy.
- Zdejmij filtr lub osłonę zgodnie z zastosowanym zatrzaskiem, nie podważając tworzywa ostrym narzędziem.
- Wykonaj zdjęcia przewodów, przełączników oraz ułożenia elementów mocujących.
- Sprawdź, czy przewody nie są przyciśnięte, nadtopione albo wyrwane z konektorów.
- Przy demontażu silnika podtrzymuj jego zespół przed zwolnieniem ostatniego mocowania.
- Oczyść powierzchnie współpracujące, lecz nie zalewaj silnika, przełączników ani oprawki środkiem czyszczącym.
- Po montażu sprawdź ręcznie swobodę wirnika, zamocowanie osłon i poprowadzenie przewodów z dala od części ruchomych.
Po naprawie najpierw przeprowadza się krótki test bez gotowania: sprawdza się wszystkie położenia suwaków, nietypowy zapach, iskrzenie, ocieranie oraz nadmierne drgania. Nie uruchamiaj wentylatora bez prawidłowo założonych osłon i filtrów wymaganych przez konstrukcję.
Dobór części do okapu Amica OS 5
Oznaczenie „OS 5” może nie wystarczyć do rozpoznania wykonania technicznego urządzenia. Do potwierdzenia części potrzebne są dane Amica z tabliczki znamionowej lub karty urządzenia:
- pełny model i jego wariant, na przykład oznaczenie koloru występujące po nazwie modelu;
- kod wyrobu;
- 14-cyfrowy numer fabryczny.
Następnie należy porównać numer części oraz jej cechy montażowe. Dla filtra istotne są wymiary i sposób osadzenia, dla klosza — rozstaw i rodzaj zatrzasków, dla przełącznika — układ styków, mocowanie i suwak, a dla silnika — napięcie, moc, liczba wyprowadzeń, sposób sterowania, mocowania i zgodność wirnika. Identyczny wygląd albo pasująca wtyczka nie gwarantują zgodności elektrycznej.
Jeżeli tabliczka wskazuje inny model okapu, przejdź do kategorii okapów Amica i wyszukaj pełne oznaczenie. Gdy dane są nieczytelne, do doboru przygotuj zdjęcie tabliczki, starej części, jej oznaczeń i złącza.
FAQ – części i naprawa okapu Amica OS 5
Czy słaby ciąg oznacza konieczność wymiany silnika?
Nie. Najpierw sprawdź filtr przeciwtłuszczowy, filtr węglowy w trybie pochłaniacza, drożność wylotu, dopływ powietrza oraz czystość wirnika. Silnik podejrzewa się mocniej, gdy wirnik jest czysty i nieblokowany, a mimo to pracuje zbyt wolno, nie startuje albo nadmiernie się nagrzewa.
Dlaczego silnik buczy, ale wentylator się nie obraca?
Przyczyną może być zablokowany lub ocierający wirnik, opór łożyskowania, niesprawny kondensator, przerwa w uzwojeniu albo problem ze sterowaniem. Swobodę wirnika sprawdza się wyłącznie po odłączeniu okapu od zasilania.
Czy można dobrać filtr tylko po wymiarach?
Wymiary są ważne, ale trzeba również sprawdzić rodzaj filtra, kształt, grubość oraz sposób mocowania. Wkład węglowy i włóknina przeciwtłuszczowa pełnią inne funkcje i nie zastępują się wzajemnie.
Czy sprawna żarówka wyklucza awarię oświetlenia?
Nie. Brak światła może wynikać z uszkodzonej oprawki, wypalonych styków przełącznika, przerwanego przewodu lub nadpalonego połączenia. Ślady przegrzania wymagają usunięcia przyczyny, a nie tylko założenia kolejnej żarówki.
Jakie dane są potrzebne do dobrania części Amica OS 5?
Przygotuj model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej. Warto także odczytać numer starej części oraz porównać mocowania, wymiary i parametry elektryczne.
