Części do okapu Amica OSC 5111
Części do okapu Amica OSC 5111 dobiera się na podstawie pełnego oznaczenia z tabliczki znamionowej, a nie tylko wyglądu elementu. Jeśli okap nie uruchamia silnika, słabo pochłania opary, hałasuje albo nie świeci, najpierw trzeba rozróżnić filtr, wentylator, sterowanie, zasilanie i oświetlenie. Dzięki temu kupisz właściwy podzespół zamiast wymieniać sprawne części na próbę.
Jakie części występują w okapie Amica OSC 5111

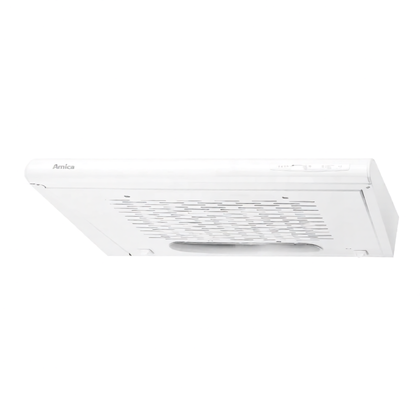

Okap Amica OSC 5111 jest urządzeniem uniwersalnym o szerokości 50 cm, z trzema prędkościami pracy, sterowaniem suwakowym, jednym silnikiem, aluminiowym filtrem przeciwtłuszczowym i oświetleniem LED. W zależności od dokładnego wariantu urządzenia może pracować jako wyciąg albo pochłaniacz. Producent podaje dla tej rodziny między innymi wylot powietrza o średnicy 120 mm, filtr przeciwtłuszczowy o wymiarach 300 × 390 mm oraz filtr węglowy FWU 50, ale przed zakupem części trzeba potwierdzić dane konkretnego egzemplarza.
W kategorii części do OSC 5111 mogą być potrzebne między innymi:
- filtr przeciwtłuszczowy lub filtr węglowy;
- silnik albo kompletny wentylator z wirnikiem;
- kondensator silnika, jeżeli występuje w danym wykonaniu;
- przełącznik suwakowy, panel lub element sterowania;
- przewód zasilający, wiązka przewodów albo filtr przeciwzakłóceniowy;
- moduł lub element oświetlenia LED;
- obudowa, pokrywa przełączników, uchwyty i elementy mocujące.
Sama nazwa modelu nie zawsze wystarcza do identyfikacji części. W jednej rodzinie urządzeń mogą występować różne wersje silnika, sterowania, koloru obudowy, oświetlenia albo sposobu montażu filtra.
Objaw nie wskazuje jeszcze konkretnej części
Przed zamówieniem podzespołu porównaj objaw z możliwymi przyczynami. Ten sam problem może wynikać z części elektrycznej, zabrudzenia albo nieprawidłowej instalacji wentylacyjnej.
| Objaw | Możliwe przyczyny | Co sprawdzić | Co oznacza wynik |
| Okap nie reaguje w ogóle | Brak zasilania, uszkodzony przewód, filtr przeciwzakłóceniowy, przełącznik, połączenie lub moduł | Gniazdo, wtyczkę, przewód i widoczne nadpalenia; następnie ciągłość obwodu po odłączeniu zasilania | Brak zasilania na wejściu nie potwierdza awarii silnika. Uszkodzenie sterowania trzeba oceniać dopiero po sprawdzeniu zasilania |
| Oświetlenie działa, ale wentylator nie | Przełącznik suwakowy, kondensator, silnik, zablokowany wirnik albo połączenie | Czy wirnik obraca się swobodnie po odłączeniu zasilania; stan przewodów i elementu rozruchowego, jeśli występuje | Sprawne światło oznacza tylko, że część obwodu zasilającego działa. Nie potwierdza sprawności silnika ani przełącznika |
| Silnik buczy, lecz nie rusza | Kondensator o zmniejszonej pojemności, zatłuszczony lub zablokowany wirnik, zużyte łożysko albo uzwojenie | Obrót wirnika bez zasilania, ślady przegrzania, stan kondensatora i zgodność jego parametrów z dokumentacją | Buczenie nie jest dowodem uszkodzenia silnika. Wymiana kompletnego silnika przed wykluczeniem kondensatora może być niepotrzebna |
| Okap pracuje, ale słabo pochłania opary | Zabrudzony filtr, nasycony filtr węglowy, niedrożny kanał, zamknięta przepustnica, brak dopływu powietrza lub zużyty wentylator | Filtr przeciwtłuszczowy, filtr węglowy, drożność przewodu i działanie klapki zwrotnej | Jeśli po zdjęciu zabrudzeń i kontroli kanału ciąg nadal jest słaby, dopiero wtedy warto badać wentylator i silnik |
| Okap jest głośniejszy lub drży | Luźne mocowanie, wirnik ocierający o obudowę, tłuszcz na wentylatorze, łożyska, kanał o dużych oporach albo klapka zwrotna | Czy hałas występuje także przy krótkiej pracy bez obciążenia kanałem; sprawdź mocowania i wirnik | Hałas zależny od podłączenia może pochodzić z wentylacji, a nie z części okapu |
| Działa tylko jeden bieg | Przełącznik suwakowy, przewód, styk, kondensator lub uzwojenie silnika | Porównaj zachowanie na wszystkich pozycjach i sprawdź ciągłość styków po odłączeniu urządzenia | Uszkodzenie jednego toru sterowania nie musi oznaczać awarii całego silnika |
| Nie działa oświetlenie | Moduł LED, przewody, złącze, przełącznik oświetlenia lub element zasilający | Stan źródła światła, złącza i ścieżek; szukaj śladów przegrzania | Jeśli silnik działa prawidłowo, nie kupuj całego panelu bez sprawdzenia obwodu lampy |
Diagnostyka krok po kroku
1. Zacznij od objawów zewnętrznych
Sprawdź, czy po wybraniu biegu słychać pracę silnika, czy oświetlenie reaguje niezależnie oraz czy problem występuje na wszystkich ustawieniach suwaka. Zwróć uwagę na zapach spalenizny, iskrzenie, nadmierne nagrzewanie obudowy i nietypowe odgłosy.
Jeśli pojawiło się iskrzenie, stopiony przewód, zapach spalenizny albo samoczynne wyłączanie zabezpieczenia instalacji, odłącz urządzenie i nie uruchamiaj go ponownie do czasu sprawdzenia obwodu. Nie mostkuj bezpieczników, przełączników ani zabezpieczeń termicznych.
2. Sprawdź filtr i drożność przepływu
Metalowy filtr przeciwtłuszczowy znajduje się zwykle od spodu okapu. Po odłączeniu urządzenia wyjmij go zgodnie z konstrukcją zatrzasku, usuń tłuszcz i dokładnie wysusz przed ponownym montażem. Filtr węglowy stosuje się w trybie pochłaniacza; jest elementem eksploatacyjnym i nie zawsze można go skutecznie umyć.
Jeżeli silnik pracuje, ale para pozostaje pod okapem, sprawdź kolejno:
- czy filtr przeciwtłuszczowy nie jest zalepiony;
- czy filtr węglowy nie jest zużyty lub zamontowany nieprawidłowo;
- czy kanał nie ma zgnieceń, blokady albo nadmiernej liczby załamań;
- czy klapka zwrotna otwiera się podczas pracy;
- czy pomieszczenie ma dopływ powietrza.
W trybie wyciągu opory kanału i brak nawiewu mogą powodować słaby ciąg oraz hałas, nawet gdy silnik jest sprawny. W trybie pochłaniacza nie należy oczekiwać odprowadzenia powietrza na zewnątrz — powietrze wraca do pomieszczenia po przejściu przez filtr.
3. Oględziny wentylatora i silnika
Po odłączeniu okapu od sieci zdejmij filtr przeciwtłuszczowy i uzyskaj dostęp do wirnika. Nie wkładaj rąk do wentylatora przy podłączonym urządzeniu. Wirnik powinien obracać się bez wyraźnego tarcia o obudowę i bez dużego luzu promieniowego.
Tłusta warstwa na wirniku może pogorszyć wyważenie i zwiększyć hałas. Jeżeli wirnik jest zablokowany, nie obraca się swobodnie albo ociera o obudowę, najpierw usuń przyczynę mechaniczną. Jeżeli po oczyszczeniu nadal występuje luz, przegrzewanie, zapach spalenizny lub niestabilna praca, podejrzenie może dotyczyć silnika albo kompletnego wentylatora.
4. Pomiary elektryczne
Pomiar rezystancji wykonuj wyłącznie na odłączonym od sieci urządzeniu, po odpięciu badanego elementu od układu. W przypadku silnika można sprawdzić ciągłość uzwojeń i porównać wyniki między wyprowadzeniami zgodnie ze schematem konkretnego wariantu. Nie ma jednej uniwersalnej wartości rezystancji dla wszystkich silników stosowanych w okapach.
Pomiar ciągłości przełącznika pozwala ocenić, czy styki zamykają się na poszczególnych pozycjach suwaka. Wynik prawidłowy dla jednej pozycji nie potwierdza sprawności pozostałych torów. Zaśniedziałe lub nadpalone styki mogą przewodzić przy pomiarze bez obciążenia, a przerywać podczas pracy.
Jeżeli okap ma kondensator silnika, sprawdź jego pojemność miernikiem z odpowiednią funkcją i porównaj wynik z wartością zapisaną na obudowie oraz wymaganiami dokumentacji. Przed pomiarem kondensator trzeba odłączyć i rozładować właściwą metodą. Sam pomiar rezystancji kondensatora nie zastępuje pomiaru pojemności i nie zawsze ujawnia usterkę występującą pod obciążeniem.
Pomiar napięcia na zaciskach silnika podczas pracy jest diagnostyką pod napięciem. Powinien go wykonywać wykwalifikowany serwisant lub elektryk, używając odpowiednich sond i zabezpieczeń. Jeżeli napięcie dociera do silnika, a wirnik nadal nie pracuje, podejrzenie przesuwa się w stronę silnika, kondensatora lub blokady mechanicznej. Jeżeli napięcia brakuje, trzeba wrócić do przełącznika, wiązki, zasilania i elementów sterowania.
Dostęp do części i wymiana
W prostych okapach podszafkowych dostęp do filtra, wirnika i dolnej części obudowy uzyskuje się od spodu. Typowa kolejność obejmuje:
- odłączenie wtyczki od gniazda;
- wyjęcie filtra przeciwtłuszczowego;
- odkręcenie lub odpięcie dolnej osłony, jeśli zasłania silnik albo przewody;
- wykonanie zdjęcia połączeń i oznaczenie wtyczek przed odłączeniem;
- zwolnienie mocowania silnika lub wentylatora;
- montaż nowej części w tej samej pozycji i kontrolę, czy wirnik nie ociera o obudowę;
- zamknięcie obudowy, zamontowanie suchego filtra i próbę pracy na kolejnych biegach.
Konstrukcja może różnić się między wariantami OSC 5111. Nie odrywaj przewodów za kabel, nie zmieniaj kolejności złączy i nie uruchamiaj okapu z odsłoniętymi elementami sieciowymi. Przy wymianie silnika zachowaj sposób prowadzenia przewodów, izolację oraz elementy odciążające przewód. Jeżeli uszkodzona jest płytka, przewód zasilający albo obwód LED, naprawę powinien wykonać elektryk lub serwisant posiadający odpowiednie kwalifikacje.
Po zakończeniu montażu sprawdź, czy wszystkie osłony są zamocowane, filtr znajduje się na swoim miejscu, a przewody nie dotykają wirnika. Uruchom kolejno oświetlenie i każdy bieg. Zwróć uwagę na buczenie, drgania, zapach nagrzewania oraz samoczynne wyłączanie.
Jak dobrać właściwą część do OSC 5111
W przypadku urządzeń Amica do identyfikacji potrzebne są:
- pełny model z tabliczki znamionowej;
- kod wyrobu;
- 14-cyfrowy numer fabryczny.
Tabliczka znamionowa okapu może znajdować się na boku obudowy, wewnątrz po wyjęciu filtra albo w miejscu wskazanym w instrukcji. Odczytaj oznaczenia dokładnie, zachowując wszystkie litery, cyfry i końcówki wariantu. Sam zapis „OSC 5111” może nie rozróżniać wersji wykonania.
Przed zakupem porównaj także:
- typ części: kompletny wentylator, sam silnik, filtr, przełącznik lub moduł;
- sposób mocowania i rozstaw punktów montażowych;
- liczbę oraz rodzaj złączy;
- wymiary filtra i kierunek jego osadzenia;
- parametry elektryczne zapisane na starej części;
- wariant oświetlenia i sterowania;
- oznaczenie producenta części, jeżeli znajduje się na obudowie.
Identyczne zdjęcie albo takie samo złącze nie gwarantuje zgodności. Różnice w mocy, sposobie sterowania, kierunku obrotów, mocowaniu lub charakterystyce silnika mogą spowodować nieprawidłową pracę albo uszkodzenie układu. Nie zakładaj też, że każdy moduł po wymianie wymaga programowania — w prostym okapie z przełącznikiem mechanicznym może go nie być, ale dokładna konstrukcja musi zostać potwierdzona dla danego wariantu.
Najbezpieczniejszy następny krok to odczytanie całej tabliczki znamionowej oraz wykonanie wyraźnego zdjęcia uszkodzonej części, jej złącza i mocowania. Na tej podstawie można porównać katalogową zgodność, zamiast kupować element wyłącznie po nazwie modelu.
Konserwacja, która ogranicza awarie
Regularnie czyść metalowy filtr przeciwtłuszczowy i nie dopuszczaj do gromadzenia się tłuszczu na wirniku. Filtr węglowy wymieniaj zgodnie z jego typem, intensywnością gotowania i zaleceniami dla danego wariantu. Po myciu filtr musi być całkowicie suchy przed ponownym montażem.
Nie zasłaniaj wlotów powietrza, nie uruchamiaj okapu z brakującym filtrem przeciwtłuszczowym podczas intensywnego gotowania i nie kieruj pary bezpośrednio na elementy elektryczne. Przy pracy w trybie wyciągu utrzymuj drożny kanał i unikaj przypadkowego redukowania przekroju w sposób zwiększający opory przepływu.
Bezpieczeństwo przy naprawie
Opisane czynności serwisowe wymagają doświadczenia, właściwych narzędzi i umiejętności bezpiecznej pracy przy urządzeniach elektrycznych. Pomiary pod napięciem, naprawę przewodów, płytek i obwodu oświetlenia należy powierzyć wykwalifikowanemu instalatorowi lub serwisantowi. Przed demontażem mechanicznym odłącz okap od sieci; samo ustawienie suwaka w pozycji wyłączenia nie jest zabezpieczeniem.
Nie sprawdzaj zabezpieczeń przez trwałe mostkowanie, nie używaj prowizorycznych połączeń i nie uruchamiaj urządzenia z otwartą obudową, jeśli nie masz kwalifikacji do takiej diagnostyki.
FAQ
Czy brak ciągu oznacza uszkodzony silnik?
Nie. Najpierw sprawdź filtr przeciwtłuszczowy, filtr węglowy, kanał wentylacyjny, klapkę zwrotną i dopływ powietrza. Dopiero gdy przepływ jest drożny, a wirnik obraca się nieprawidłowo lub silnik przegrzewa się, warto badać silnik i jego element rozruchowy.
Co oznacza buczenie okapu bez obrotów wentylatora?
Buczenie może wskazywać na problem z kondensatorem, zablokowany wirnik, zatłuszczenie, łożyska albo uzwojenie silnika. Odłącz urządzenie i sprawdź, czy wirnik obraca się swobodnie. Nie wymieniaj silnika bez sprawdzenia prostszych przyczyn.
Czy filtr węglowy pasuje do każdego okapu OSC 5111?
Nie należy zakładać tego wyłącznie po nazwie modelu. Sprawdź typ filtra, jego wymiary, sposób mocowania oraz pełne oznaczenie okapu. Wariant OSC 5111 może różnić się wyposażeniem lub wykonaniem.
Gdzie znaleźć oznaczenie potrzebne do doboru części Amica?
Odczytaj z tabliczki znamionowej pełny model, kod wyrobu i 14-cyfrowy numer fabryczny. W razie wątpliwości sfotografuj całą tabliczkę, ponieważ skrócony model może nie identyfikować konkretnego wariantu technicznego.
Czy można wymienić sam silnik zamiast całego wentylatora?
Zależy to od konstrukcji i dostępności części. Jeżeli silnik jest osobnym elementem, trzeba porównać jego mocowanie, parametry, złącza i współpracę z wirnikiem. W innych wykonaniach właściwą częścią jest kompletny wentylator.
Dlaczego okap hałasuje tylko po podłączeniu rury?
Przyczyną mogą być opory kanału, zbyt mały przekrój, ostre załamania, zablokowana klapka albo brak dopływu powietrza. Jeżeli bez podłączenia kanału silnik pracuje spokojnie, nie przesądza to o sprawności całej instalacji, ale kieruje diagnostykę również poza sam okap.
