Części do okapu Amica OSC 5562
Części do okapu Amica OSC 5562 obejmują elementy układu wyciągowego, sterowania, oświetlenia, filtracji i obudowy. Słaby ciąg nie musi oznaczać awarii silnika — przyczyną może być zabrudzony filtr, niedrożny kanał albo zablokowany wirnik. Przed zakupem porównaj część oraz odczytaj model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Jak ustalić, która część okapu Amica OSC 5562 jest uszkodzona?
Wariant OSC 5562 W jest prostym okapem uniwersalnym z suwakiem oświetlenia i suwakiem pozwalającym wybrać jeden z trzech biegów wentylatora. Może pracować jako wyciąg, który odprowadza powietrze kanałem wentylacyjnym, albo jako pochłaniacz, w którym oczyszczone powietrze wraca do kuchni. Ta różnica wpływa zarówno na diagnostykę słabego ciągu, jak i na dobór filtrów.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Wentylator nie działa, ale światło świeci | suwak lub płytka przełącznika, przewody, kondensator silnika, uzwojenie albo zabezpieczenie silnika | swobodę obrotu wirnika, złącza, przełącznik i ciągłość uzwojeń | sprawne oświetlenie potwierdza obecność zasilania w części okapu, ale nie sprawność obwodu silnika |
| Okap nie reaguje na żaden suwak | gniazdo, przewód zasilający, zaciski lub uszkodzenie wspólnego obwodu zasilania | inne urządzenie w gnieździe, stan przewodu i połączeń po odłączeniu okapu | brak zasilania trzeba usunąć przed wymianą przełącznika lub silnika |
| Silnik buczy, rusza z opóźnieniem albo zatrzymuje się | zablokowany wirnik, zatłuszczone łożyskowanie, uszkodzony kondensator pracy lub silnik | czy wirnik obraca się lekko oraz czy kondensator nie jest spuchnięty, pęknięty lub rozszczelniony | opór mechaniczny kieruje diagnostykę na wirnik i silnik; swobodny wirnik nie wyklucza usterki kondensatora lub uzwojenia |
| Wszystkie biegi działają podobnie albo brakuje jednego biegu | zużyte styki suwaka, przerwa w przewodzie odpowiedniego biegu, kondensator lub uzwojenie silnika | ciągłość zestyków przełącznika i uzwojeń po odłączeniu przewodów | pojedynczy pomiar rezystancji nie potwierdza pełnej sprawności silnika pod obciążeniem |
| Ciąg jest słaby, mimo że silnik pracuje | zabrudzony filtr, zablokowany wirnik, niewłaściwe ustawienie trybu pracy, niedrożny lub nieszczelny kanał | pracę bez filtra w ramach krótkiej próby, drożność wylotu, położenie dźwigni trybu i stan wirnika | wyraźna poprawa po wyjęciu filtra wskazuje na ograniczenie przepływu, a nie od razu na zużyty silnik |
| Okap hałasuje lub drży | osad na wirniku, pęknięty wirnik, tarcie o obudowę, poluzowane mocowanie albo opór kanału | czy dźwięk występuje bez filtra, czy wirnik ma ślady tarcia i nadmierny luz | grzechotanie i ocieranie wymagają kontroli mechanicznej; sam głośny szum może wynikać z ograniczonego przepływu |
| Nie działa oświetlenie | przepalona żarówka, oprawka, suwak, przewód lub styk | żarówkę poza okapem, stan oprawki i ciągłość przełącznika | sprawna żarówka nie przesądza o uszkodzeniu płytki — trzeba jeszcze sprawdzić oprawkę i połączenia |
Słaby ciąg: najpierw filtr i instalacja, później silnik
W trybie pochłaniacza filtr węglowy neutralizuje zapachy, ale po nasyceniu ogranicza przepływ powietrza. Nie należy go myć ani regenerować, jeżeli producent danego wkładu nie przewidział takiej możliwości. Do wymiany można dostać się od spodu: po podtrzymaniu dolnej osłony zwalnia się jej zatrzaski, zdejmuje elementy mocujące filtr przeciwtłuszczowy, a następnie wyjmuje wkład węglowy. Sposób ułożenia drutów lub zaczepów warto sfotografować przed demontażem.
Jeżeli okap pracuje jako wyciąg, filtr węglowy nie jest potrzebny. Słaba wydajność może wtedy wynikać z zapchanego filtra przeciwtłuszczowego, zablokowanego wylotu, zgniecionego przewodu, nagromadzonego tłuszczu na wirniku albo niewłaściwego ustawienia dźwigni wyciąg–pochłaniacz. W rodzinie OSC 5562 W wylot ma średnicę 120 mm, dlatego redukcje i przewody o zbyt małym przekroju mogą zwiększać opory oraz hałas.
Przed zakupem nowego silnika wykonaj krótką próbę po wyjęciu filtra. Jeśli strumień powietrza wyraźnie się poprawi, zacznij od czyszczenia lub wymiany filtra. Brak poprawy kieruje diagnostykę na kanał, wirnik i napęd. Filtrów dopasowanych do urządzeń tej marki można szukać również w kategorii filtrów do okapów Amica.
Jak sprawdzić silnik, kondensator i przełącznik?
Przed zdjęciem osłony, odłączeniem przewodów lub pomiarem rezystancji wyjmij wtyczkę z gniazda i upewnij się, że okap nie może zostać przypadkowo włączony. Kondensator może zachować ładunek po odłączeniu urządzenia, dlatego jego bezpieczne rozładowanie i pomiar wymagają odpowiedniego przygotowania.
Kontrola mechaniczna wirnika
Po zdjęciu filtra i dolnej osłony sprawdź, czy wirnik nie jest oblepiony tłuszczem, pęknięty ani przesunięty względem obudowy. Obracany ręką powinien poruszać się bez wyraźnego zacinania i ocierania. Ciężki obrót może oznaczać zabrudzenie, deformację wirnika albo zużycie silnika. Nie próbuj uruchamiać okapu z palcami lub narzędziem w pobliżu wirnika.
Pomiar kondensatora
Jeśli miernik ma funkcję pomiaru pojemności, odłącz co najmniej jeden przewód kondensatora i porównaj wynik z wartością oraz tolerancją nadrukowaną na jego obudowie. Wynik wyraźnie niższy od oznaczenia, niestabilny odczyt, pęknięcie lub wybrzuszenie uzasadniają wymianę. Dobieraj kondensator według pojemności, dopuszczalnego napięcia, rodzaju przeznaczonego do pracy z silnikiem, sposobu podłączenia i wymiarów. Nie wolno zastępować go przypadkowym kondensatorem o podobnym wyglądzie.
Pomiar uzwojeń silnika
Silnik należy odłączyć od przełącznika i kondensatora. Pomiar rezystancji wykonuje się między przewodem wspólnym a wyprowadzeniami poszczególnych biegów, zgodnie ze schematem konkretnego silnika. Każde używane uzwojenie powinno wykazywać ciągłość; wynik poza zakresem oznacza przerwę. Bardzo mała rezystancja albo różnice między pomiarami mogą wymagać dalszej oceny, ale bez danych producenta nie wolno uznawać jednej wartości omowej za prawidłową dla wszystkich silników.
Zwykły multimetr wykryje przerwę lub część poważnych zwarć, lecz nie potwierdzi stanu izolacji ani zachowania silnika po nagrzaniu. Badanie izolacji, pomiary pod napięciem i identyfikację wyprowadzeń bez schematu powinien wykonać technik wyposażony w odpowiednie przyrządy.

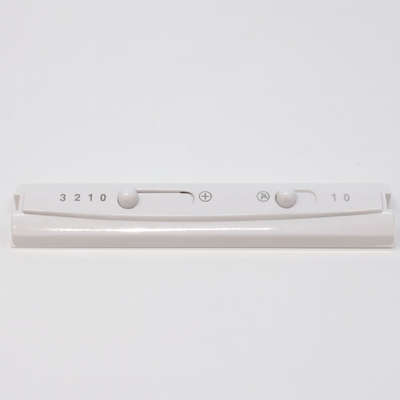

Kontrola suwaka i płytki włącznika
Po odłączeniu przewodów można sprawdzić ciągłość zestyków przełącznika. W pozycji wyłączonej obwody biegów powinny pozostać rozwarte, a po wybraniu biegu właściwa para styków powinna się zamknąć. Brak przejścia na jednej pozycji wskazuje na zużyty styk, uszkodzony suwak lub płytkę. Przejście na kilku nieprzewidzianych stykach może świadczyć o zwarciu albo sklejonych elementach. Układ styków ustala się na podstawie oznaczeń części i przebiegu ścieżek — nie należy kierować się wyłącznie kolorem przewodów.
Opisane pomiary instalacji elektrycznej, diagnostyka pod napięciem i naprawy uzwojeń wymagają kwalifikacji, doświadczenia oraz właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Dostęp i wymiana części w okapie OSC 5562
Podstawowy dostęp uzyskuje się od spodu okapu. Dolną osłonę trzeba podtrzymać podczas zwalniania zatrzasków, aby nie spadła na płytę grzejną. Po wyjęciu filtra widoczne są elementy oświetlenia, filtracji oraz część zespołu dmuchawy. Do silnika, wirnika i przełącznika może być potrzebne dalsze zdjęcie obudowy dmuchawy lub panelu sterowania.
Przed rozłączeniem instalacji:
- Zrób zdjęcia położenia złączy, kondensatora i przewodów.
- Oznacz konektory tak, aby nie zamienić wyprowadzeń biegów.
- Sprawdź, czy końcówki nie są luźne, przegrzane albo pokryte tłuszczem.
- Podczas wymiany wirnika porównaj jego średnicę, wysokość, kierunek łopatek, sposób mocowania i odstęp od obudowy.
- Po montażu obróć wirnik ręką i upewnij się, że nie ociera.
- Załóż wszystkie osłony i filtry przed końcową próbą działania.
Wymieniając szybę, klosz lub mocowanie, zwróć uwagę na stronę montażu. Prawe i lewe uchwyty mogą mieć zbliżony wygląd, lecz nie są wzajemnie zamienne. Nie dokręcaj elementów szklanych z nadmierną siłą i nie montuj pękniętej szybki.
Oświetlenie okapu
Dla wariantu OSC 5562 W dokumentacja przewiduje oświetlenie o mocy 28 W. Przed zakupem sprawdź oznaczenie starej żarówki, gwint, wymiary bańki oraz dopuszczalną moc oprawki. Sama zgodność gwintu nie wystarcza — zbyt duża żarówka może nie zmieścić się pod kloszem, a model o niewłaściwej mocy może przegrzewać oprawkę lub osłonę.
Przed wymianą odłącz okap i poczekaj, aż żarówka ostygnie. Dolną osłonę należy zdjąć, podtrzymując ją przy zwalnianiu zaczepów. Jeżeli nowa, sprawdzona żarówka nie świeci, obejrzyj styki oprawki oraz przełącznik oświetlenia. Nadpalenie, stopiony izolator lub luźny styk są wskazaniem do wymiany oprawki, a nie do dalszego doginania elementów pod napięciem.
Jak prawidłowo dobrać część do Amica OSC 5562?
Nazwa OSC 5562 może nie identyfikować wszystkich zmian wykonania. Do potwierdzenia zgodności przygotuj:
- pełny model urządzenia, w tym końcową literę wariantu;
- kod wyrobu z tabliczki znamionowej;
- 14-cyfrowy numer fabryczny;
- oznaczenie i numer katalogowy starej części, jeżeli są czytelne;
- zdjęcie części, złączy, mocowań i tabliczki znamionowej.
Przy silniku porównaj liczbę biegów, wyprowadzenia, kondensator, mocowania i obudowę dmuchawy. Przy przełączniku istotne są układ styków, długość suwaka, panel i złącza. Filtry dobiera się według rodzaju pracy okapu, wymiarów, sposobu mocowania oraz potwierdzonego zastosowania. Szyby i uchwyty wymagają zgodności wymiarowej i właściwej strony montażu.
Sam podobny wygląd albo informacja, że część pasuje do „OSC 5562”, nie daje pewności zgodności. W razie nieczytelnej tabliczki prześlij jej wyraźne zdjęcie wraz ze zdjęciem starego elementu. Inne podzespoły tej marki znajdują się w kategorii części do okapów Amica.
FAQ – części i naprawa okapu Amica OSC 5562
Dlaczego okap działa, ale słabo usuwa parę?
Najpierw wyjmij i oceń filtr, sprawdź ustawienie trybu wyciąg–pochłaniacz oraz drożność kanału. Jeżeli przepływ nie poprawia się bez filtra, skontroluj zabrudzenie, uszkodzenie i swobodę obrotu wirnika. Dopiero później podejrzewaj spadek sprawności silnika.
Czy filtr węglowy jest potrzebny w każdym okapie OSC 5562?
Nie. Filtr węglowy stosuje się podczas pracy jako pochłaniacz, gdy powietrze wraca do pomieszczenia. W trybie wyciągu powietrze jest odprowadzane przewodem wentylacyjnym, a dodatkowy filtr węglowy niepotrzebnie zwiększałby opór przepływu.
Czy brak różnicy między biegami oznacza uszkodzony silnik?
Nie przesądza o tym. Przyczyną mogą być styki przełącznika, przewody biegów, kondensator, uzwojenia silnika albo opory mechaniczne wirnika. Trzeba osobno sprawdzić przełączanie styków, ciągłość obwodów i swobodę obrotu.
Czy można dobrać silnik tylko na podstawie modelu OSC 5562?
Nie należy tego robić bez sprawdzenia pełnych danych urządzenia. Potrzebne są model z oznaczeniem wariantu, kod wyrobu i 14-cyfrowy numer fabryczny. Należy również porównać wyprowadzenia, kondensator, mocowania i obudowę dmuchawy.
Czy filtr przeciwtłuszczowy trzeba wymieniać, gdy zmieni kolor?
Sama zmiana koloru metalowego filtra po myciu nie oznacza utraty sprawności. Wymiana jest potrzebna, gdy siatka, ramka lub mocowanie są uszkodzone albo osadu nie da się usunąć. Jednorazowy filtr włókninowy należy zastępować nowym, a nie myć.
Co sprawdzić, gdy światło działa, lecz wentylator nie startuje?
Sprawdź, czy wirnik nie jest zablokowany, a następnie skontroluj suwak silnika, przewody, kondensator i ciągłość uzwojeń. Działające światło wskazuje, że część układu jest zasilana, ale nie potwierdza sprawności obwodu wentylatora.
