Części do okapu Amica OSE 5111
Części do okapu Amica OSE 5111 pomagają usunąć problemy ze słabym wyciągiem, hałasem, niedziałającymi biegami lub oświetleniem. Przed zakupem odróżnij zabrudzony filtr i niedrożny kanał od awarii wirnika, silnika albo sterowania. Właściwy element dobieraj według modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Amica OSE 5111 – które części odpowiadają za działanie okapu?
OSE 5111 jest okapem uniwersalnym montowanym pod szafką lub bezpośrednio do ściany. Dla wariantu OSE5111W producent podaje szerokość 49,8 cm, jeden silnik, trzy prędkości wybierane suwakiem oraz oświetlenie LED. Urządzenie może pracować jako wyciąg, który odprowadza powietrze kanałem wentylacyjnym, albo jako pochłaniacz, w którym oczyszczone powietrze wraca do kuchni.
Od sposobu pracy zależy kolejność diagnostyki. W trybie wyciągu duże znaczenie mają drożność przewodu, średnica przyłącza i dopływ powietrza do pomieszczenia. W trybie pochłaniacza dochodzi filtr węglowy, którego zużycie pogarsza usuwanie zapachów, ale nie musi oznaczać awarii silnika.
Do elementów istotnych podczas naprawy należą między innymi:
- filtr przeciwtłuszczowy i jego rama mocująca,
- filtr węglowy stosowany w obiegu zamkniętym,

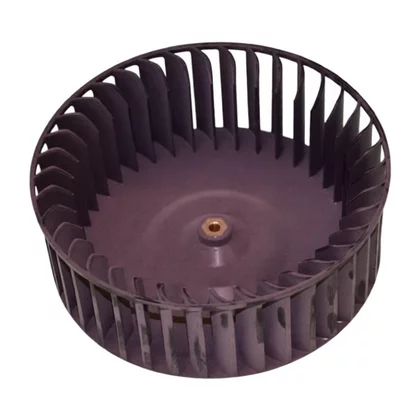

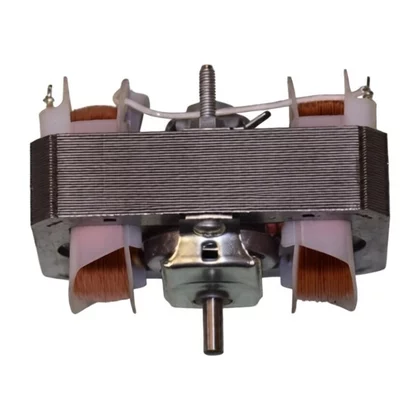

- silnik, wirnik i obudowa dmuchawy,
- suwakowy przełącznik prędkości oraz jego panel,
- źródło światła, klosz, oprawa i przewody oświetlenia,
- redukcja wylotu, osłona dolna i elementy mocujące.
Objaw, możliwa przyczyna i właściwy następny krok
| Objaw | Co może być przyczyną | Jak to rozróżnić |
| Okap pracuje, ale słabo usuwa parę | zabrudzony filtr, zużyty filtr węglowy, niedrożny lub zbyt oporowy kanał, brak nawiewu do kuchni, zabrudzony wirnik | Uruchom okap najpierw przy uchylonym oknie. Jeżeli przepływ wyraźnie rośnie, problem może dotyczyć dopływu powietrza. Sprawdź też filtr i drożność przewodu, zanim podejrzysz silnik. |
| Silnik słychać, ale przepływ jest bardzo mały | zablokowany albo luźny wirnik, tarcie wirnika o obudowę, zatłuszczenie dmuchawy, zatkany wylot | Po odłączeniu zasilania zdejmij filtr i sprawdź, czy wirnik nie ma pęknięć, luzu lub śladów ocierania. Brak widocznych uszkodzeń nie potwierdza jeszcze pełnej sprawności silnika. |
| Okap buczy i wirnik nie rusza | mechaniczne zablokowanie, zużycie silnika, uszkodzenie uzwojenia lub elementu rozruchowego, jeśli występuje w danym wykonaniu | Przy odłączonym urządzeniu sprawdź swobodę ruchu wirnika. Nie pomagaj mu ręką podczas pracy. Jeżeli obraca się ciężko, najpierw usuń przeszkodę albo oceń stan silnika i łożyskowania. |
| Działa tylko jeden lub dwa biegi | zużyte styki suwaka, przerwa w przewodach, uszkodzenie połączenia albo jednego z obwodów silnika | Jeżeli na sprawnym biegu silnik pracuje równo i osiąga prawidłowe obroty, nie należy od razu wymieniać całej dmuchawy. Trzeba sprawdzić przełącznik, wiązkę i obwody poszczególnych prędkości. |
| Nie działa ani wentylator, ani światło | brak zasilania, uszkodzony przewód, wtyczka, zacisk lub wspólne połączenie wewnętrzne | Zacznij od gniazda i zabezpieczenia obwodu. Jeżeli zasilanie zewnętrzne jest prawidłowe, potrzebna jest kontrola przewodu oraz połączeń wewnątrz okapu. |
| Światło działa, wentylator nie | przełącznik silnika, wiązka, silnik, zablokowany wirnik | Działające światło wskazuje, że okap otrzymuje zasilanie, ale nie rozstrzyga o sprawności toru wentylatora. Sprawdź mechanikę wirnika, a następnie przełącznik i silnik. |
| Wentylator działa, światło nie | uszkodzone źródło LED, oprawa, przewody lub tor przełącznika oświetlenia | Obejrzyj klosz i złącza. Zamiennik musi odpowiadać konstrukcji oprawy oraz parametrom elektrycznym, a nie tylko kształtowi widocznej części. |
| Pojawiło się stukanie albo grzechotanie | pęknięty wirnik, luźna osłona, rama filtra, mocowanie silnika lub element kanału | Sprawdź, czy dźwięk występuje również po zdjęciu filtra. Jeżeli znika, przyczyną może być filtr lub jego mocowanie, a nie dmuchawa. |
Jak sprawdzić filtr i instalację powietrzną?
W oficjalnej specyfikacji wariantu OSE5111W znajduje się jeden dwuwarstwowy filtr przeciwtłuszczowy z aluminiowej siatki o wymiarach 460 × 325 mm. Przed zakupem trzeba jednak potwierdzić wykonanie urządzenia na tabliczce, ponieważ w obrocie mogą występować różne ramy i wkłady przypisywane do podobnych okapów.
Metalowy filtr należy wyjąć i obejrzeć pod światło. Mocno zatkana siatka, której nie można skutecznie odtłuścić, ogranicza przepływ i zwiększa hałas. Filtra nie wolno montować, dopóki całkowicie nie wyschnie. Wkłady włókninowe, jeżeli występują w danym wykonaniu, wymienia się zamiast mycia.
W trybie pochłaniacza producent wskazuje dla OSE5111W jeden filtr węglowy FWU 60, niewchodzący w podstawowy zestaw urządzenia. Filtr węglowy odpowiada głównie za pochłanianie zapachów. Jego zużycie nie wyjaśnia natomiast braku obrotów wentylatora ani niedziałającego oświetlenia. Odpowiednie wkłady można porównać w kategorii filtrów do okapów Amica.
Jeżeli okap działa jako wyciąg, sprawdź również przewód odprowadzający. Zgnieciona rura elastyczna, wiele ciasnych załamań, zabrudzona kratka lub niedrożny kanał mogą zmniejszyć przepływ mimo sprawnej dmuchawy. Krótka próba z uchylonym oknem pomaga ocenić wpływ zbyt szczelnego pomieszczenia, lecz nie zastępuje kontroli drożności instalacji.
Kontrola przełącznika, przewodów i silnika miernikiem
Przed pomiarem odłącz okap od sieci, potwierdź brak napięcia i oznacz przewody przed ich wypięciem. Pomiar ciągłości przełącznika wykonuje się po odizolowaniu badanego elementu od reszty obwodu. Na kolejnych pozycjach suwaka odpowiednie styki powinny przechodzić ze stanu rozwartego do zwartego zgodnie ze schematem konkretnego wykonania.
Brak ciągłości na jednej pozycji, przy poprawnym działaniu pozostałych, może wskazywać na zużyty przełącznik. Wynik jest miarodajny tylko wtedy, gdy sprawdzane są właściwe styki. Nie należy przypisywać pinów na podstawie koloru przewodu ani układu podobnego panelu.
Uzwojenia silnika można wstępnie sprawdzić omomierzem po odłączeniu jego złączy. Wynik wskazujący przerwę w obwodzie uzwojenia jest istotną przesłanką uszkodzenia. Sama obecność skończonej rezystancji nie potwierdza jednak, że silnik osiąga prawidłowe obroty, nie przegrzewa się i zachowuje się poprawnie pod obciążeniem. Nie ma jednej wartości rezystancji właściwej dla wszystkich silników okapów ani wszystkich odczepów prędkości.
Kontrolę izolacji silnika względem obudowy wykonuje się odpowiednim miernikiem rezystancji izolacji, a nie wyłącznie podstawowym multimetrem. Pomiary napięcia na pracującym okapie są niebezpieczne ze względu na dostępne napięcie sieciowe i odsłonięte elementy. Opisane czynności pod napięciem wymagają kwalifikacji, doświadczenia, właściwych narzędzi i zabezpieczenia stanowiska. Nie są przeznaczone dla osoby bez przygotowania.
Jak uzyskać dostęp do części i przeprowadzić wymianę?
W okapie uniwersalnym dostęp do większości podzespołów rozpoczyna się od zdjęcia filtra przeciwtłuszczowego i jego ramy. W zależności od wymienianej części konieczne może być następnie opuszczenie osłony dolnej lub panelu przełącznika. Przed demontażem silnika trzeba odłączyć przewód wylotowy, jeśli zasłania mocowania, oraz zabezpieczyć dmuchawę przed upadkiem.
Praktyczna kolejność prac wygląda następująco:
- Odłącz okap od zasilania i zabezpiecz płytę grzewczą.
- Zdejmij filtr, podtrzymując go podczas zwalniania mocowania.
- Wykonaj zdjęcia przewodów, złączy i położenia osłon.
- Sprawdź, czy potrzebna jest wymiana całego zespołu, czy tylko wirnika, panelu, klosza albo ramy.
- Porównaj mocowania, kształt złączy, wymiary i oznaczenia starej części z elementem katalogowym.
- Po montażu upewnij się, że przewody nie znajdują się przy wirniku, filtr jest stabilnie osadzony, a kanał wylotowy nie został zgnieciony.
- Sprawdź kolejno oświetlenie i wszystkie trzy ustawienia prędkości. Przerwij próbę, jeśli pojawi się zapach przegrzanej izolacji, tarcie lub silne drgania.
Krawędzie metalowej obudowy mogą być ostre. Podczas zdejmowania panelu nie należy ciągnąć za przewody ani podpierać ciężaru silnika na wiązce. Wirnik trzeba montować w takim położeniu, aby obracał się bez kontaktu z obudową.
Jak dobrać właściwą część do OSE 5111?
Skrócona nazwa OSE 5111 nie zawsze wystarcza do rozpoznania wykonania technicznego. Dla urządzeń Amica należy odczytać z tabliczki:
- pełny model, łącznie z końcowym oznaczeniem wariantu lub koloru,
- kod wyrobu,
- pełny 14-cyfrowy numer fabryczny.
Dla opisywanego przez producenta wariantu OSE5111W występuje kod produktu 1161045, ale nie należy przenosić tej informacji na okap z inną końcówką bez potwierdzenia tabliczki. Jest to szczególnie ważne przy panelach sterowania, osłonach, oświetleniu, silniku i wirniku. Części mogą wyglądać identycznie, a mimo to różnić się mocowaniem, wyprowadzeniami, kolorem, wymiarami lub układem styków.
Przed zamówieniem zapisz wszystkie oznaczenia urządzenia, odczytaj numer ze starego elementu i wykonaj zdjęcie tabliczki znamionowej. Inne grupy części do tych urządzeń znajdziesz w kategorii okapów Amica.
FAQ – części i naprawa okapu Amica OSE 5111
Czy słabe zasysanie oznacza uszkodzony silnik?
Nie. Najpierw sprawdź filtr, drożność przewodu, ustawienie trybu pracy i dopływ powietrza do kuchni. Silnik staje się bardziej prawdopodobną przyczyną, gdy wirnik nie osiąga obrotów, przegrzewa się, zatrzymuje albo pracuje nierówno mimo drożnej instalacji.
Dlaczego okap działa tylko na jednym biegu?
Przyczyną może być suwakowy przełącznik, połączenie przewodów albo obwód odpowiedzialny za konkretną prędkość. Jeśli na działającym biegu silnik pracuje równo, nie jest to wystarczający powód do wymiany całej dmuchawy.
Czy filtr węglowy jest potrzebny w OSE 5111?
Filtr węglowy jest potrzebny podczas pracy w obiegu zamkniętym, czyli jako pochłaniacz. Nie jest wymagany, gdy okap prawidłowo odprowadza powietrze na zewnątrz jako wyciąg. Dla wariantu OSE5111W producent wskazuje filtr FWU 60.
Czy filtr przeciwtłuszczowy można umyć?
Metalową siatkę można odtłuścić zgodnie z instrukcją urządzenia i zamontować dopiero po pełnym wysuszeniu. Wkład włókninowy, jeżeli występuje w danym wykonaniu, należy wymienić. Pęknięta rama lub trwale zdeformowana siatka również kwalifikują filtr do wymiany.
Jakie dane są potrzebne do zakupu silnika lub panelu?
Potrzebny jest pełny model, kod wyrobu i 14-cyfrowy numer fabryczny Amica. Warto dołączyć oznaczenie starej części oraz zdjęcia złączy i mocowań. Sam napis OSE 5111 albo podobny wygląd panelu nie potwierdzają zgodności.
Czy pomiar rezystancji potwierdzi sprawność silnika?
Nie w pełni. Pomiar może wykazać przerwę lub niektóre zwarcia uzwojenia, ale nie ocenia zachowania silnika pod obciążeniem, stanu mechanicznego ani jakości izolacji w każdych warunkach pracy.
