Części do okapu Amica OSS 522
Części do okapu Amica OSS 522 obejmują między innymi filtry, elementy dmuchawy, silnik, szybę, przyciski i podzespoły wylotu powietrza. Słabe pochłanianie, buczenie lub brak reakcji nie zawsze oznaczają awarię silnika — przyczyną może być zabrudzony filtr albo niedrożny kanał. Przed zakupem sprawdź model, kod wyrobu i 14-cyfrowy numer fabryczny.
Jak ustalić przyczynę problemu z okapem OSS 522
Amica OSS 522 może pracować jako wyciąg, który odprowadza powietrze przewodem wentylacyjnym, albo jako pochłaniacz, w którym oczyszczone powietrze wraca do kuchni. Tryb pracy wpływa zarówno na diagnostykę, jak i na potrzebne części. W pochłaniaczu stosuje się filtr węglowy, natomiast w wyciągu sprawność zależy w dużej mierze od drożności przewodu, klapek zwrotnych i dopływu powietrza do pomieszczenia.
| Objaw | Co może być przyczyną | Jak to rozróżnić |
| Okap pracuje, ale słabo usuwa parę | zabrudzony filtr aluminiowy, zużyty filtr węglowy, zablokowane klapki, niedrożny lub nieszczelny przewód, zabrudzona turbina | najpierw ustal tryb pracy i skontroluj filtry; w trybie wyciągu sprawdź również wylot oraz swobodne otwieranie klapek |
| Silnik buczy, ale wirnik nie rusza | mechaniczne zablokowanie turbiny, uszkodzony kondensator, uzwojenie silnika lub połączenie elektryczne | po odłączeniu zasilania sprawdź, czy wirnik obraca się bez ocierania; dopiero później badaj obwód silnika i kondensator, jeśli występuje w danym wykonaniu |

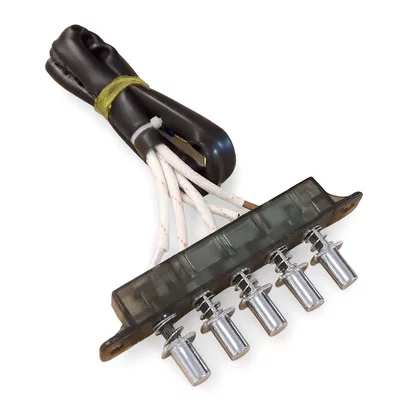

| Działa tylko jeden bieg | uszkodzony przycisk lub przełącznik, wypalone złącze, przerwa w przewodzie albo jednym z obwodów silnika | jeżeli pozostałe funkcje działają, nie wskazuje to automatycznie na konieczność wymiany całej dmuchawy |
| Okap głośno pracuje lub drży | zabrudzona albo niewyważona turbina, luźna szyba lub obudowa, rezonujący przewód, klapki zwrotne, zużyty silnik | sprawdź, czy dźwięk pochodzi z korpusu, wylotu czy kanału; grzechotanie przy wylocie może być związane z klapkami, a tarcie z turbiną |
| Nie działa silnik ani oświetlenie | brak zasilania, przewód, zacisk przyłączeniowy, wspólny wyłącznik lub połączenie wewnętrzne | sprawdź gniazdo innym odbiornikiem i obejrzyj przewód; jeśli zasilanie jest prawidłowe, potrzebna jest kontrola obwodu wewnętrznego |
| Oświetlenie działa, lecz silnik nie | przyciski biegów, wiązka, kondensator, zablokowana turbina lub silnik | działające światło potwierdza tylko obecność zasilania w części układu, a nie sprawność obwodu dmuchawy |
Słabe pochłanianie nie musi oznaczać uszkodzonego silnika

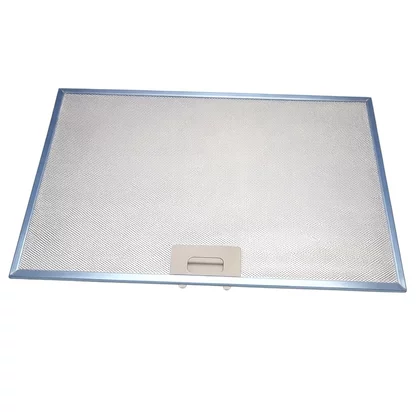

Zacznij od filtra przeciwtłuszczowego znajdującego się od spodu okapu. Zanieczyszczona siatka ogranicza przepływ powietrza i może zwiększać hałas. Instrukcja dla OSS 522 zaleca czyszczenie metalowego filtra co miesiąc podczas normalnej eksploatacji. Można zrobić to ręcznie delikatnym detergentem albo w zmywarce, jeżeli stan filtra i zalecenia dla danego wykonania na to pozwalają. Przed montażem filtr musi całkowicie wyschnąć. Zmiana koloru aluminium po myciu nie jest sama w sobie powodem wymiany.
Jeżeli okap pracuje jako pochłaniacz, sprawdź również filtr z węglem aktywnym. Instrukcja tej rodziny urządzeń opisuje go jako element niemyjący i nienadający się do regeneracji, wymieniany co najmniej co dwa miesiące, a przy intensywnym gotowaniu częściej. Utrzymujący się zapach mimo prawidłowego przepływu powietrza wskazuje bardziej na nasycenie filtra niż na awarię dmuchawy. Odpowiednich elementów można szukać w kategorii filtrów do okapów Amica.
W trybie wyciągu filtr węglowy nie jest potrzebny. Jeżeli przepływ pozostaje słaby po oczyszczeniu filtra aluminiowego, skontroluj:
- czy klapki zwrotne otwierają się swobodnie i nie zostały sklejone tłuszczem;
- czy rura nie jest zgnieciona, rozłączona lub zatkana;
- czy połączenie przy króćcu wylotowym jest szczelne;
- czy pomieszczenie ma zapewniony dopływ powietrza;
- czy turbina nie jest oblepiona tłuszczem i obraca się bez ocierania.
Jeżeli po otwarciu okna działanie wyciągu wyraźnie się poprawia, problem może dotyczyć niedostatecznego nawiewu, a nie części okapu. Nie należy jednak samodzielnie zmieniać instalacji wentylacyjnej ani podłączać okapu do czynnego przewodu dymowego lub spalinowego.
Jak sprawdzić silnik, kondensator i sterowanie
Przed pomiarem rezystancji odłącz urządzenie od sieci, uzyskaj dostęp do złączy i wypnij badaną część z obwodu. Zrób zdjęcie przewodów oraz oznacz wtyki, ponieważ kolory i przypisanie wyprowadzeń nie są uniwersalne.
Kontrola mechaniczna dmuchawy
Po zdjęciu filtra obróć dostępny wirnik ręką. Powinien poruszać się bez wyraźnego tarcia i zahaczania o obudowę. Ciężki obrót, ocieranie albo duży luz kierują podejrzenie na zabrudzenie, deformację turbiny lub zużycie mechaniczne silnika. Swobodny obrót nie potwierdza jednak sprawności uzwojeń ani pracy silnika pod obciążeniem.

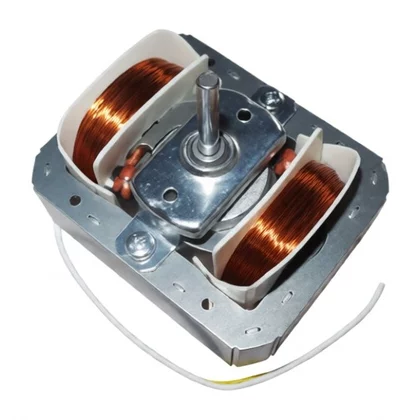

Pomiar uzwojeń
Silniki wielobiegowe mogą mieć wspólny przewód i osobne wyprowadzenia poszczególnych biegów. Omomierzem można sprawdzić, czy między właściwymi wyprowadzeniami występuje ciągłość. Wynik oznaczający przerwę może wskazywać na uszkodzone uzwojenie, zabezpieczenie termiczne, przewód lub styk złącza.
Nie ma jednej prawidłowej rezystancji dla wszystkich silników OSS 522 ani innych okapów Amica. Wyniki należy porównać ze schematem konkretnego silnika lub sprawnym egzemplarzem o tym samym oznaczeniu. Sama obecność mierzalnej rezystancji nie potwierdza, że silnik uruchomi się i osiągnie właściwe obroty.
Sprawdzenie kondensatora
Jeżeli dane wykonanie dmuchawy ma kondensator silnikowy, przed pomiarem należy go bezpiecznie rozładować i odłączyć co najmniej jednym wyprowadzeniem od obwodu. Mierzy się pojemność i porównuje z wartością oraz tolerancją nadrukowaną na obudowie. Pęknięcie, wybrzuszenie, ślady przegrzania albo pojemność poza tolerancją uzasadniają wymianę na element o zgodnych parametrach elektrycznych i odpowiedniej klasie pracy.
Wymiana kondensatora „na próbę” nie potwierdza awarii silnika. Spadek obrotów może pozostać także po założeniu sprawnego kondensatora, jeżeli problem znajduje się w uzwojeniu, sterowaniu, przewodach lub obciążeniu turbiny.
Pomiar zasilania silnika
Pomiar napięcia na pracującym urządzeniu pozwala rozróżnić usterkę sterowania od problemu dmuchawy. Jeżeli na właściwym wyprowadzeniu pojawia się napięcie przewidziane dla danego biegu, a silnik nie rusza mimo swobodnego wirnika, sprawdza się silnik i jego kondensator. Brak napięcia kieruje diagnostykę na przyciski, przełącznik, styki oraz wiązkę.
Pomiar pod napięciem wymaga odpowiednich kwalifikacji, doświadczenia, zabezpieczonych końcówek pomiarowych i znajomości schematu urządzenia. Nie jest przeznaczony do wykonania przez osobę bez przygotowania. Nie wolno mostkować przycisków ani zabezpieczeń w celu stałego uruchomienia silnika.
Skąd bierze się hałas i drgania
Hałas przepływu powietrza różni się od mechanicznego stukania. Jednostajny szum nasilający się wraz z biegiem może wynikać z oporów w przewodzie, natomiast cykliczne ocieranie wskazuje na turbinę lub jej obudowę. Grzechotanie przy wyłączaniu bywa związane z luźnymi klapkami zwrotnymi. Drgania mogą też przenosić się z dmuchawy na szybę, obudowę, szafkę lub rurę.
Przed zakupem silnika:
- wyczyść filtr i obejrzyj turbinę;
- sprawdź mocowania szyby, obudowy dmuchawy i przyłącza rury;
- poszukaj śladów ocierania wirnika;
- porównaj pracę na wszystkich trzech biegach;
- ustal, czy dźwięk zmienia się po skontrolowaniu drożności wylotu.
Nie należy eksploatować okapu bez filtra aluminiowego. Tłuszcz odkładający się na silniku i w obudowie zwiększa ryzyko uszkodzenia oraz pożaru.
Dostęp i wymiana części w Amica OSS 522
Do filtrów uzyskuje się dostęp od spodu. Po zwolnieniu zaczepu filtr przeciwtłuszczowy należy podtrzymać, aby nie spadł na płytę lub szklaną osłonę. Za nim znajdują się elementy komory przepływu powietrza. Zakres dalszego demontażu zależy od wymienianej części i wariantu wykonania okapu.

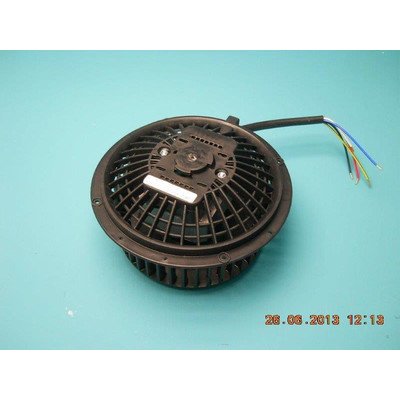

Przy wymianie silnika, kompletnej dmuchawy lub jej obudowy zwykle trzeba:
- odłączyć zasilanie i zdjąć filtry;
- sfotografować przewody oraz sposób prowadzenia wiązki;
- odłączyć złącza bez ciągnięcia za przewody;
- odkręcić mocowania osłony i zespołu dmuchawy, podtrzymując element;
- sprawdzić stan turbiny, klapek i króćca wylotowego;
- przełożyć tylko te elementy, które katalog przewiduje dla nowej części;
- ułożyć przewody z dala od wirnika i ostrych krawędzi;
- zamontować filtr przed próbą użytkową.
OSS 522 może być zamocowany pod szafką albo na ścianie. Jeżeli dostęp do mocowań silnika wymaga poluzowania całego okapu, urządzenie trzeba podeprzeć — nie może wisieć na przewodzie zasilającym ani rurze. Szybę należy podtrzymywać podczas odkręcania uchwytów; szkła hartowanego nie wolno przewiercać, szlifować ani montować z punktowym naprężeniem.
Po naprawie sprawdź kolejno oświetlenie, wszystkie biegi, kierunek przepływu, brak ocierania oraz działanie klapek zwrotnych. Dopiero potem wykonaj próbę podczas gotowania.
Jak dobrać właściwą część do OSS 522
Samo oznaczenie OSS 522 może nie wystarczyć do identyfikacji wariantu technicznego. W materiałach dotyczących tego modelu występują różne wykonania, między innymi odmienne rodzaje oświetlenia. Podobnie wyglądające silniki, dmuchawy, przyciski i szyby mogą różnić się mocowaniem, wiązką, kierunkiem obrotów lub wymiarami.
Dla urządzeń Amica odczytaj z tabliczki znamionowej:
- pełny model;
- kod wyrobu;
- 14-cyfrowy numer fabryczny.
Przy filtrze porównaj wymiary, kształt ramki i położenie zaczepu. Przy szybie sprawdź jej wymiary, rozmieszczenie otworów oraz typ mocowania. Dla silnika lub kompletnej dmuchawy potrzebne są również oznaczenia ze starego podzespołu, liczba i układ złączy, wykonanie obudowy oraz zgodność katalogowa z kodem wyrobu.
Nie dobieraj części wyłącznie na podstawie zdjęcia lub pasującej wtyczki. Najbezpieczniejszym następnym krokiem jest spisanie danych z tabliczki i sfotografowanie etykiety starego elementu. Pozostałe grupy podzespołów znajdziesz również w kategorii części do okapów Amica.
FAQ – części i naprawa okapu Amica OSS 522
Czy słabe pochłanianie oznacza uszkodzony silnik?
Nie. Najpierw sprawdź filtr przeciwtłuszczowy, filtr węglowy w trybie pochłaniacza, drożność wylotu, klapki zwrotne i dopływ powietrza. Silnik podejrzewa się dopiero wtedy, gdy te elementy są sprawne, a turbina nadal nie osiąga prawidłowych obrotów.
Czy filtr węglowy jest potrzebny przy podłączeniu okapu do wentylacji?
Nie w typowej konfiguracji wyciągowej. Filtr węglowy służy do pochłaniania zapachów, gdy powietrze po oczyszczeniu wraca do pomieszczenia. W wyciągu może niepotrzebnie zwiększać opory przepływu.
Czy aluminiowy filtr trzeba wymienić po zmianie koloru?
Nie, samo zmatowienie lub zmiana barwy po myciu nie świadczą o utracie sprawności. Wymiana jest potrzebna, gdy siatka jest rozerwana, trwale odkształcona, rozwarstwiona albo filtr nie trzyma się w mocowaniu.
Dlaczego silnik działa tylko na najwyższym biegu?
Możliwa jest usterka przełącznika, przewodów, styków albo obwodów odpowiedzialnych za niższe biegi. Bez pomiarów nie należy zakładać, że cała dmuchawa jest uszkodzona.
Czy można dobrać silnik wyłącznie po modelu OSS 522?
Nie należy opierać zakupu tylko na skróconym modelu. Potrzebne są kod wyrobu i 14-cyfrowy numer fabryczny, a także oznaczenie starego silnika lub kompletnej dmuchawy. Pozwala to uwzględnić wariant mocowania, złącza i parametry wykonania.
Czy po wymianie dmuchawy potrzebne jest programowanie?
Prosta dmuchawa mechanicznie sterowanego okapu zwykle nie jest programowana, ale nowa część musi mieć zgodne wyprowadzenia i parametry. Nie wolno zmieniać układu przewodów na podstawie samych kolorów — należy odtworzyć połączenia właściwe dla konkretnego wariantu.
