Części do okapu Amica OTB 513
Części do okapu Amica OTB 513 pozwalają usunąć problemy ze słabym pochłanianiem, niedziałającym wentylatorem, oświetleniem lub mechanizmem wysuwania. Przed zakupem ustal, czy masz wariant I, W albo inne wykonanie, a następnie porównaj model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Jak rozpoznać przyczynę usterki okapu Amica OTB 513?

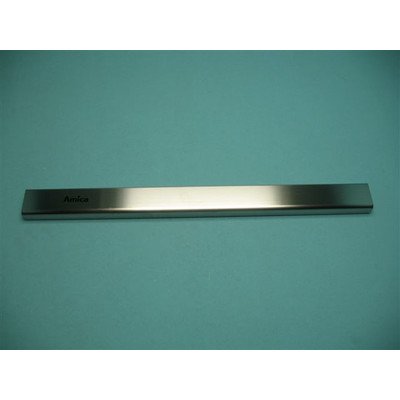

OTB 513 jest okapem teleskopowym. Wysunięcie panelu czołowego może uruchamiać wentylator albo wentylator wraz z oświetleniem, zależnie od ustawienia przełącznika funkcji. Dlatego brak reakcji po wysunięciu nie musi od razu oznaczać uszkodzenia silnika. W diagnostyce trzeba uwzględnić również przełączniki, mikrowyłącznik współpracujący z teleskopem, przewody i mechaniczne zablokowanie wentylatora.
W wersji opisanej w instrukcji przełącznik funkcji ma trzy położenia:
- M – po wysunięciu panelu działa silnik, a światło pozostaje wyłączone;
- T – po wysunięciu uruchamiają się silnik i oświetlenie;
- L – oświetlenie działa niezależnie od położenia panelu, natomiast silnik jest wyłączony.
Takie zachowanie można wykorzystać do wstępnego rozróżnienia usterek. Jeśli lampa świeci w pozycji L, lecz nie włącza się w pozycji T, sama żarówka i oprawka prawdopodobnie zachowują ciągłość, a sprawdzenia wymaga przełącznik funkcji lub jego połączenia. Jeśli w pozycji T działa światło, ale wentylator milczy, podejrzenie przesuwa się w stronę regulatora obrotów, silnika, jego okablowania albo zablokowanego wirnika.
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak rozumieć wynik |
| Nie działa ani wentylator, ani światło | Brak zasilania, przewód, listwa przyłączeniowa, mikrowyłącznik teleskopu, przełącznik funkcji | Gniazdo przy użyciu sprawnego odbiornika, stan przewodu, reakcję w różnych pozycjach M/T/L | Brak wszystkich funkcji wskazuje na wspólny obwód zasilania lub sterowania, a nie jednoczesną awarię żarówki i silnika |
| Światło działa, silnik nie rusza | Zabrudzenie wirnika, uszkodzony przełącznik obrotów, przewód, kondensator lub silnik | Przy odłączonym zasilaniu sprawdzić swobodę obrotu wirnika i połączenia silnika | Zablokowany wirnik wymaga oczyszczenia lub usunięcia przyczyny tarcia; swobodny obrót nie potwierdza sprawności elektrycznej silnika |
| Działa tylko jeden lub część biegów | Zużyte styki przełącznika, przerwa w przewodzie lub jednym odczepie uzwojenia | Porównać zachowanie wszystkich nastaw, skontrolować przełącznik i ciągłość poszczególnych torów | Jeden działający bieg oznacza, że silnik nie jest całkowicie pozbawiony zasilania, ale nie wyklucza uszkodzenia jego części |
| Okap buczy, lecz wentylator nie startuje | Zablokowany wirnik, zatłuszczenie, uszkodzony kondensator albo silnik | Po odłączeniu zasilania obrócić wirnik ręcznie i obejrzeć komorę wentylatora | Opór, ocieranie lub nagromadzony tłuszcz wskazują na problem mechaniczny; swobodny wirnik wymaga dalszych pomiarów elektrycznych |
| Okap pracuje, lecz słabo usuwa parę | Brudny filtr tłuszczu, zużyty filtr węglowy, niedrożny lub zagięty kanał, zamknięte klapki wylotu, brak dopływu powietrza | Ustalić tryb pracy, skontrolować filtry, wylot i drożność przewodu | W trybie wyciągu filtr węglowy nie jest podstawowym elementem diagnostyki; w trybie pochłaniacza jego nasycenie wyraźnie osłabia usuwanie zapachów |
| Słychać stukanie lub grzechotanie | Ocierający wirnik, luźne mocowanie, klapki zwrotne lub prowadnica teleskopu | Obejrzeć elementy ruchome przy wyłączonym urządzeniu, następnie porównać hałas na kolejnych biegach | Hałas zmieniający się z prędkością zwykle wiąże się z wentylatorem; dźwięk podczas wysuwania wskazuje raczej na prowadnice lub panel |
Słabe pochłanianie nie zawsze oznacza uszkodzony silnik
Najpierw ustal, czy okap pracuje jako wyciąg, czy jako pochłaniacz. W trybie wyciągu powietrze jest kierowane przewodem do kanału wentylacyjnego. Spadek skuteczności może wtedy wynikać z zabrudzonego filtra tłuszczu, zgniecionego przewodu, nagromadzenia osadów, zablokowanych klapek wylotowych albo niewystarczającego dopływu świeżego powietrza do kuchni.

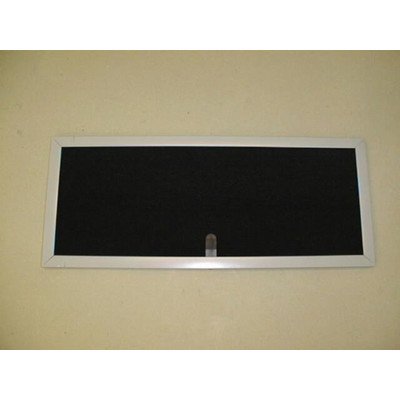

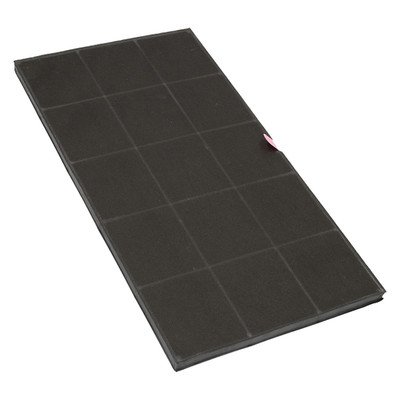

W trybie pochłaniacza oczyszczone powietrze wraca do pomieszczenia. OTB 513 wykorzystuje w tym układzie filtr węglowy typu 5/OTB. Nasycony wkład może powodować utrzymywanie się zapachów i większy opór przepływu. Nie należy go myć – zużyty filtr wymienia się na nowy. Częstotliwość zależy od intensywności gotowania, ale instrukcja tej rodziny urządzeń podaje wymianę co około cztery miesiące przy normalnej eksploatacji.

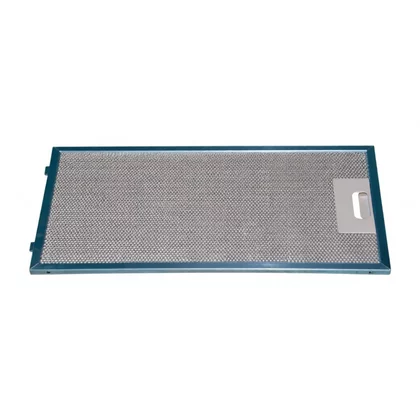

Filtr aluminiowy zatrzymuje natomiast tłuszcz i wymaga okresowego mycia w ciepłej wodzie z detergentem. Przed ponownym montażem musi całkowicie wyschnąć. Deformacja ramki, rozerwana siatka albo osad, którego nie można usunąć, przemawiają za wymianą. Pasujące wkłady można porównać w kategorii filtrów do okapów Amica.
Jak sprawdzić silnik, przełącznik i mikrowyłącznik?
Przed demontażem odłącz okap od sieci i upewnij się, że urządzenie nie może zostać przypadkowo podłączone. Po zdjęciu filtrów sprawdź, czy wirnik obraca się bez ocierania. Nagromadzony tłuszcz, odkształcona turbina lub obcy przedmiot mogą uniemożliwić start sprawnego elektrycznie silnika.
Do pomiarów ciągłości odłącz badany element od instalacji okapu, aby pozostałe obwody nie zafałszowały wyniku:

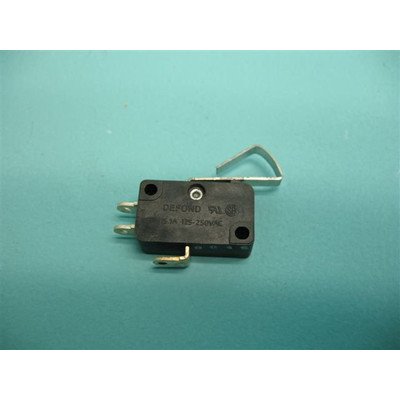

- Mikrowyłącznik teleskopu – miernik ustaw na test ciągłości lub niski zakres rezystancji. Styki powinny zmieniać stan po naciśnięciu dźwigni. Stała przerwa albo brak zmiany wskazują na zużyty wyłącznik lub problem mechaniczny z jego uruchamianiem.

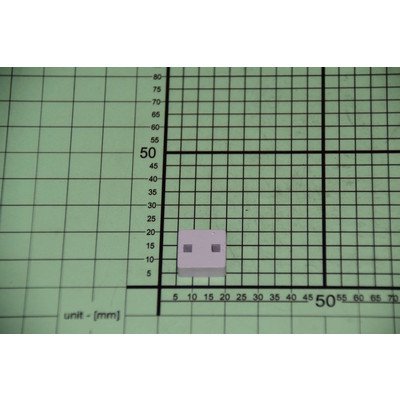

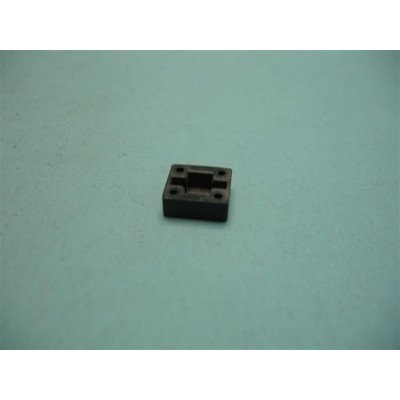

- Przełącznik funkcji i regulator obrotów – sprawdź osobno tory odpowiadające kolejnym pozycjom. Wynik porównaj ze sposobem połączenia oznaczonym na elemencie lub schemacie konkretnego wykonania. Nie wolno zakładać jednakowego pinoutu dla wszystkich przełączników wyglądających podobnie.

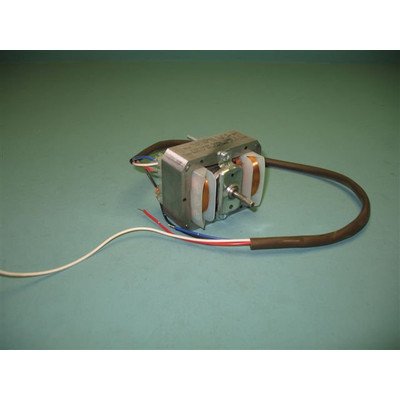

- Uzwojenia silnika – między przewodem wspólnym a odczepami kolejnych prędkości powinna występować ciągłość. Odczyt przerwy może oznaczać uszkodzenie przewodu, zabezpieczenia termicznego albo uzwojenia. Nie podajemy jednej prawidłowej rezystancji, ponieważ zależy ona od wersji silnika i wybranego odczepu.
- Izolacja silnika – zwykły test omomierzem nie potwierdza pełnego bezpieczeństwa izolacji. Do miarodajnego badania względem obudowy potrzebny jest miernik rezystancji izolacji i procedura właściwa dla urządzenia.
Prawidłowa ciągłość uzwojeń nie dowodzi, że silnik uruchomi się pod obciążeniem. Nadal możliwe są zwarcia międzyzwojowe, przegrzewanie, zużycie mechaniczne albo uszkodzenie kondensatora. Pomiar napięcia na pracującym okapie może rozstrzygnąć, czy sterowanie podaje zasilanie na silnik, ale odbywa się w obwodzie 230 V.
Pomiary pod napięciem i badanie izolacji są przeznaczone dla osoby z odpowiednimi kwalifikacjami, doświadczeniem oraz właściwymi przyrządami. Nie należy wykonywać ich przy swobodnie leżących przewodach ani obchodzić mikrowyłącznika przez trwałe mostkowanie.
Oświetlenie okapu nie działa – od czego zacząć?
W podstawowym wykonaniu OTB 513 stosowana jest żarówka z gwintem E14 o mocy maksymalnej 40 W. Przed zakupem należy jednak obejrzeć oprawkę i oznaczenia starego źródła światła, ponieważ kategoria może obejmować różne warianty produkcyjne.
Po odłączeniu okapu od zasilania:
- sprawdź żarówkę testem ciągłości lub zamontuj sprawną część o potwierdzonych parametrach;
- obejrzyj oprawkę pod kątem nadpalenia, korozji i utraty sprężystości styku;
- skontroluj przewody pomiędzy oprawką a przełącznikiem;
- porównaj działanie lampy w pozycjach T i L;
- sprawdź, czy osłona żarówki oraz jej uchwyty nie są pęknięte lub odkształcone.
Nie dobieraj zamiennika wyłącznie po gwincie. Znaczenie mają również napięcie, moc, wymiary bańki, odporność termiczna oraz współpraca z układem zasilania. Przypadkowa zamiana na źródło LED może powodować miganie albo brak działania, jeśli zastosowany wariant okapu lub dodatkowy układ zasilający nie jest z nim zgodny.
Jak uzyskać dostęp do filtrów i części wewnętrznych?
W OTB 513 dostęp od spodu uzyskuje się po całkowitym wysunięciu panelu czołowego. Następnie należy przesunąć rygiel zatrzasku dolnej osłony w kierunku środka okapu, przechylić osłonę w dół i ją wyjąć. Drugą osłonę demontuje się w ten sam sposób. Pozwala to wyjąć filtry i obejrzeć komorę wentylatora.
Przy wymianie filtra węglowego wkład wprowadza się do komory przy kratce wlotowej silnika. Powinien spoczywać prawidłowo w uchwytach, bez zaginania i pozostawiania szczeliny, przez którą powietrze omijałoby materiał filtracyjny.
Dostęp do silnika, przełączników, przewodu zasilającego lub listwy przyłączeniowej może wymagać odkręcenia dodatkowych osłon, a w części zabudów także opuszczenia okapu z szafki. Przed odpinaniem przewodów wykonaj zdjęcie połączeń i oznacz złącza. Nie opieraj okapu na wysuwanym panelu i nie ciągnij za wiązkę podczas wyjmowania elementów.
Po naprawie sprawdź kolejno:
- działanie pozycji M, T i L;
- wszystkie prędkości wentylatora;
- swobodne wysuwanie oraz chowanie panelu;
- brak ocierania turbiny i nietypowych drgań;
- prawidłowe zamknięcie osłon oraz osadzenie filtrów;
- szczelne połączenie króćca z przewodem odprowadzającym.

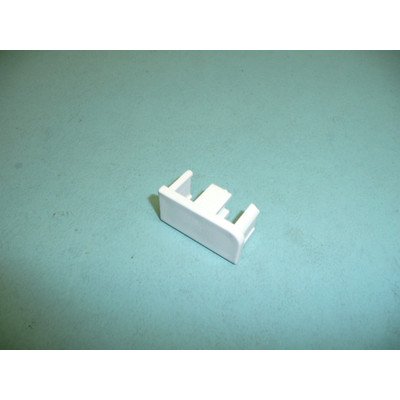

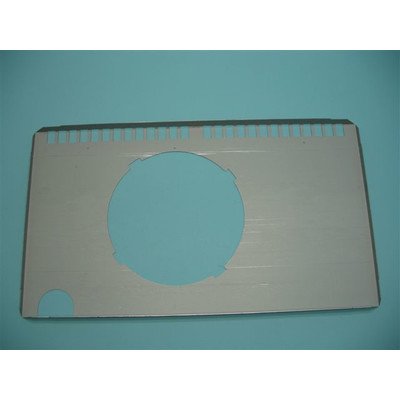

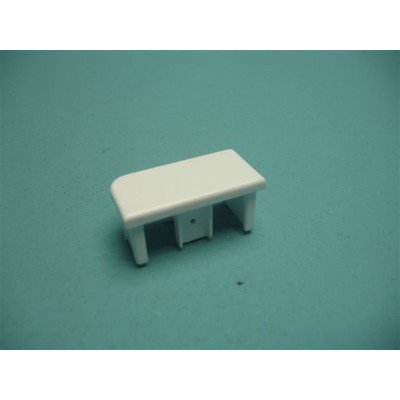

Jak dobrać części do Amica OTB 513?
Samo oznaczenie „OTB 513” może nie wystarczyć. Występują warianty różniące się kolorem, wykonaniem i kodem wyrobu, na przykład OTB 513 I oraz OTB 513 W. Podobna obudowa lub identycznie wyglądające złącze nie potwierdzają zgodności silnika, przełącznika, prowadnicy czy elementów oświetlenia.
Do weryfikacji przygotuj:
- pełny model urządzenia;
- kod wyrobu;
- 14-cyfrowy numer fabryczny;
- numer wybity lub nadrukowany na starej części;
- zdjęcie tabliczki znamionowej oraz, w razie potrzeby, mocowania i złączy.

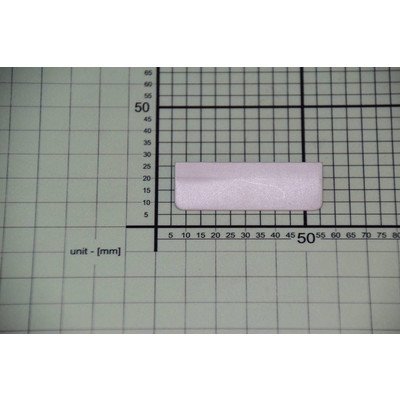

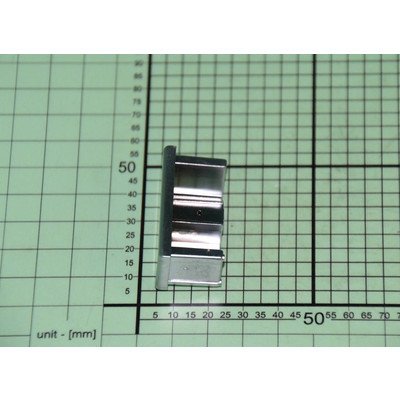

Przy filtrach porównaj typ, wymiary i sposób osadzenia. Przy silniku sprawdź mocowanie, turbinę, liczbę oraz układ przewodów i oznaczenie producenta. Przy przełączniku liczą się liczba pozycji, rozmieszczenie styków i funkcje poszczególnych torów. Przy prowadnicach i uchwytach klosza istotne są strona montażu, kolor oraz geometria zaczepów.
Jeżeli dane wskazują na inny model, przejdź do nadrzędnej kategorii części do okapów Amica zamiast dopasowywać część wyłącznie na podstawie zdjęcia.
FAQ – części i naprawa okapu Amica OTB 513
Dlaczego okap działa dopiero po wysunięciu panelu?
W pozycjach M i T wysunięcie panelu jest częścią sterowania urządzeniem. Jeżeli okap reaguje dopiero po mocnym poruszeniu frontem, sprawdzenia wymaga mechanizm uruchamiający oraz mikrowyłącznik teleskopu.
Czy filtr węglowy jest potrzebny, gdy okap podłączono do wentylacji?
Filtr węglowy 5/OTB jest przeznaczony do pracy jako pochłaniacz, gdy oczyszczone powietrze wraca do kuchni. W prawidłowo wykonanym trybie wyciągu podstawowe znaczenie mają filtr tłuszczu i drożny przewód odprowadzający.
Czy filtr węglowy 5/OTB można umyć?
Nie. Wkład po nasyceniu traci zdolność pochłaniania zapachów i należy wymienić go na nowy. Mycie nie przywraca jego właściwości.
Wentylator buczy, ale nie startuje. Czy trzeba wymienić silnik?
Nie bez diagnostyki. Najpierw, przy odłączonym zasilaniu, sprawdź zablokowanie i swobodę ruchu wirnika. Jeśli część mechaniczna jest sprawna, należy zbadać kondensator, przełącznik, przewody oraz uzwojenia silnika.
Czy do OTB 513 pasuje każda żarówka E14?
Nie. Poza gwintem muszą zgadzać się napięcie, dopuszczalna moc, wymiary i rodzaj źródła światła. Dla podstawowego wykonania instrukcja wskazuje E14 o mocy maksymalnej 40 W, ale wariant urządzenia trzeba potwierdzić po tabliczce.
Gdzie znaleźć dane potrzebne do doboru części?
Tabliczka znamionowa okapu jest zwykle dostępna po wyjęciu dolnych filtrów. Należy przepisać pełny model, kod wyrobu oraz 14-cyfrowy numer fabryczny, zachowując wszystkie litery, cyfry i znaki.
