Części do okapu Amica OTC 611
Części zamienne do okapu Amica OTC 611 pomagają usunąć problemy z wentylatorem, filtracją, sterowaniem, oświetleniem i elementami teleskopowego frontu. Przed zakupem porównaj model, kod wyrobu, numer fabryczny oraz wymiary i mocowania konkretnej części, ponieważ samo podobieństwo elementu nie potwierdza zgodności.
Jak rozpoznać usterkę okapu Amica OTC 611
Okap może przestać działać całkowicie, pracować tylko na jednym biegu, hałasować albo słabiej usuwać parę i zapachy. Ten sam objaw może mieć kilka przyczyn, dlatego przed zakupem części warto przejść od prostych kontroli do pomiarów podzespołów.
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Okap nie reaguje na przyciski lub nie działa oświetlenie i wentylator | Brak zasilania, uszkodzony przewód, bezpiecznik, moduł zasilający albo sterujący | Sprawdź gniazdo, wtyczkę i przewód przy odłączonym urządzeniu. Obejrzyj płytkę pod kątem nadpaleń, pęknięć i luźnych złączy | Jeżeli zasilanie dociera do urządzenia, ale panel pozostaje martwy, podejrzenie przesuwa się na układ zasilania lub moduł. Nie wymieniaj modułu bez sprawdzenia, czy przyczyną nie jest bezpiecznik albo uszkodzenie przewodu |
| Wentylator nie startuje, ale światło działa | Przełącznik biegu, regulator, przewody, kondensator silnika, zablokowany wirnik lub silnik | Odłącz zasilanie, zdejmij filtr i sprawdź, czy wirnik obraca się bez wyraźnego tarcia. Skontroluj wtyczki i ciągłość przełącznika zgodnie ze schematem konkretnego modelu | Swobodny wirnik nie potwierdza sprawności silnika. Brak zasilania na silniku wskazuje najpierw na tor sterowania, a obecność prawidłowego zasilania przy nieruchomym silniku może wskazywać na silnik, kondensator lub zatarcie |

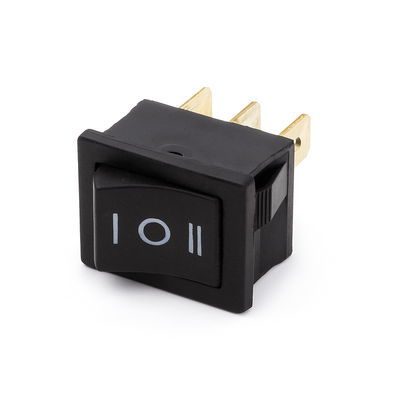

| Okap działa tylko na jednym biegu | Uszkodzony przełącznik wielopozycyjny, płytka przełączników, regulator albo przewód | Porównaj reakcję wszystkich pozycji, sprawdź styki i ciągłość przełącznika po odłączeniu przewodów od elementu | Jeżeli jeden bieg działa, a pozostałe nie, nie oznacza to automatycznie uszkodzenia silnika. Najpierw sprawdź przełącznik i połączenia |
| Wentylator buczy, wolno rusza lub pracuje głośniej | Tłuszcz na wirniku i w obudowie, zabrudzony filtr, ocieranie wirnika, luźne mocowanie, zużyte łożyskowanie, niedrożny kanał | Oczyść filtr przeciwtłuszczowy, obejrzyj wirnik i sprawdź, czy nie ociera o obudowę. Skontroluj mocowanie silnika oraz drożność kanału | Jeżeli po czyszczeniu hałas pozostaje, sprawdź mechaniczne luzy i wyważenie wirnika. Drgania mogą uszkodzić mocowania lub obudowę |
| Ciąg jest słaby, ale silnik pracuje | Zabrudzony filtr, zużyty filtr węglowy w trybie pochłaniacza, zagięty lub niedrożny przewód, źle ustawiony tryb pracy, problem z wirnikiem | Sprawdź filtry, drożność przewodu i kierunek przepływu powietrza. W trybie pochłaniacza filtr węglowy powinien być założony, a w trybie wyciągu nie powinien blokować przepływu | Sam fakt pracy silnika nie potwierdza prawidłowego przepływu. Najpierw usuń ograniczenia przepływu, dopiero później oceniaj silnik lub dmuchawę |

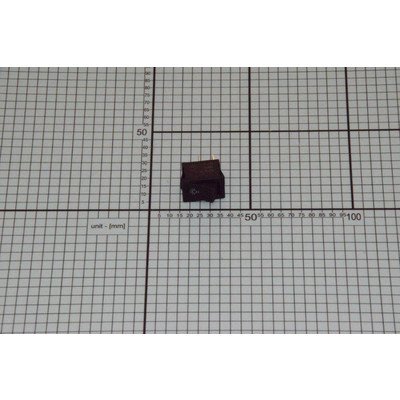

| Nie działa oświetlenie, ale wentylator działa | Żarówka lub moduł LED, oprawka, przewody, włącznik światła albo moduł sterujący | Odłącz urządzenie i sprawdź źródło światła oraz stan oprawki. Element zastępczy musi mieć tę samą specyfikację co fabrycznie zastosowany | Jeżeli nowe źródło światła również nie działa, usterka może być w oprawce, przewodach lub sterowaniu. Nie montuj źródła o innej mocy lub napięciu |

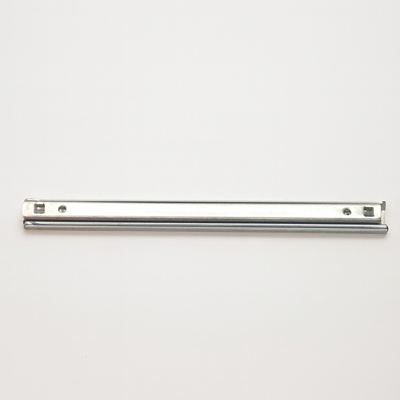

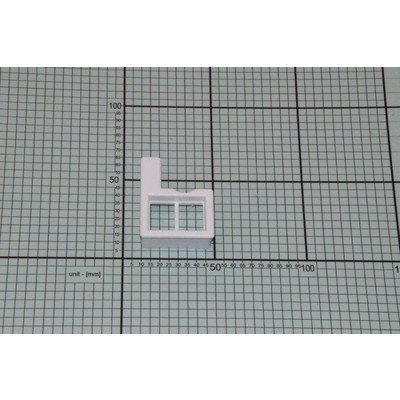

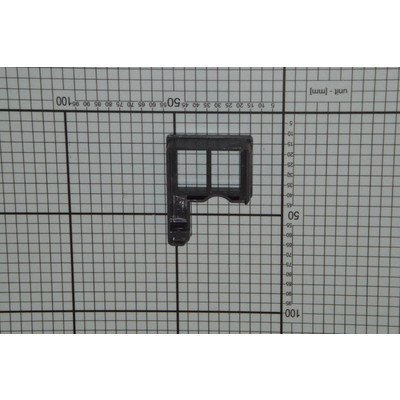

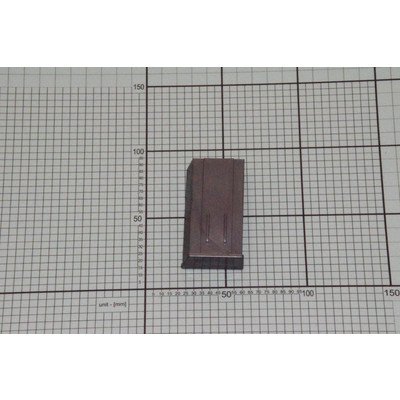

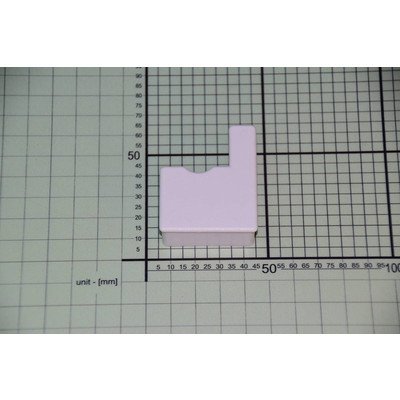

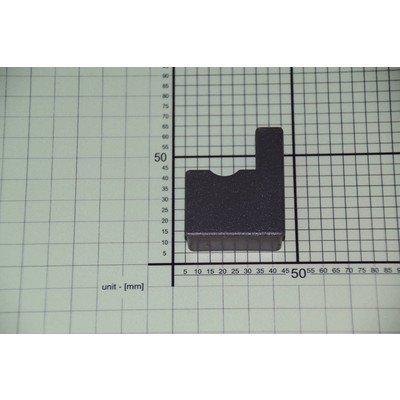

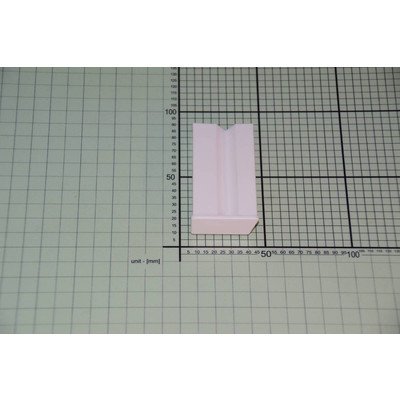

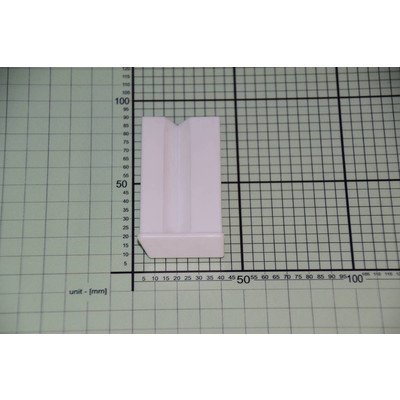

| Front teleskopowy ma luz albo nie wysuwa się prawidłowo | Zużyta prowadnica, narożnik, zaślepka, mocowanie lub zabrudzenie mechanizmu | Sprawdź równoległość prowadnic, pęknięcia plastikowych narożników i ślady ocierania. Nie używaj siły przy wysuwaniu frontu | Uszkodzony element mechaniczny dobiera się po stronie montażu, kształcie, rozstawie mocowań i wersji kolorystycznej |
Filtry i przepływ powietrza
Metalowy filtr przeciwtłuszczowy zatrzymuje tłuszcz przed dostaniem się do wnętrza okapu. W modelach, w których producent przewidział jego mycie, należy czyścić go regularnie łagodnym detergentem i całkowicie wysuszyć przed montażem. Filtr włókninowy wymienia się, a nie pierze.
W trybie pochłaniacza powietrze wraca do kuchni po przejściu przez filtr węglowy. Taki filtr pochłania zapachy, ale nie zastępuje filtra przeciwtłuszczowego. Po nasyceniu traci skuteczność i w typowych filtrach jednorazowych nie powinien być myty ani regenerowany. Częstotliwość wymiany zależy od intensywności gotowania i zaleceń dla konkretnego wariantu.
Jeżeli okap pracuje jako wyciąg, sprawdź drożność przewodu, klapki zwrotnej oraz zgodność średnicy przyłącza. Zagięty kanał, nieszczelność lub niedrożny wylot może dawać słaby ciąg i hałas mimo sprawnego silnika. Nie oceniaj wydajności wyłącznie na podstawie dźwięku pracy.
Sprawdzenie silnika, wirnika i przełącznika
Przed oględzinami odłącz okap od sieci. Zdejmij filtr przeciwtłuszczowy i sprawdź, czy na wirniku nie ma lepkiego osadu. Tłuszcz może zwiększać opory rozruchu, powodować buczenie i przeciążenie silnika. Wirnik powinien obracać się bez ocierania o obudowę; pęknięte łopatki, wyraźny luz osiowy lub ślady przegrzania są wskazaniem do dalszej diagnostyki albo wymiany zespołu.
Pomiar ciągłości przełącznika wykonuje się przy odłączonych przewodach, aby nie mierzyć równolegle innych elementów obwodu. W każdej pozycji sprawdza się, czy styki zwierają właściwe zaciski zgodnie ze schematem danego okapu. Brak przejścia w pozycji roboczej może wskazywać na zużyty przełącznik, ale prawidłowa ciągłość nie wyklucza uszkodzenia pod obciążeniem.
Jeżeli silnik nie pracuje, trzeba rozdzielić dwie sytuacje: brak zasilania dochodzącego do silnika oraz prawidłowe zasilanie przy nieruchomym silniku. W pierwszym przypadku sprawdza się przełącznik, regulator, przewody, złącza i moduł. W drugim sprawdza się silnik, kondensator, wirnik i ewentualne zabezpieczenie termiczne. Nie podłączaj silnika „na krótko” bez schematu i kwalifikacji — błędne połączenie może uszkodzić uzwojenia lub stworzyć zagrożenie porażeniem.
Opisane pomiary elektryczne, zwłaszcza wykonywane przy napięciu sieciowym, wymagają odpowiednich kwalifikacji, doświadczenia, narzędzi i zasad ochrony przed porażeniem. Osoba bez przygotowania powinna ograniczyć się do kontroli odłączonego urządzenia, filtrów, wirnika, mocowań i widocznych połączeń.
Moduł sterujący i zasilający
Gdy nie działa jednocześnie panel, światło i wentylator, podejrzany może być moduł zasilający lub sterujący. Nie należy jednak kupować płytki tylko na podstawie objawu. Najpierw sprawdza się obecność zasilania, stan bezpiecznika, przewody, złącza i widoczne ślady przegrzania. Przepalony bezpiecznik jest skutkiem albo sygnałem usterki, a jego wymiana bez znalezienia przyczyny może doprowadzić do ponownego uszkodzenia.
W niektórych wariantach okapów występują oddzielne elementy sterowania, przełączniki mechaniczne lub moduły zasilające. Układ przycisków i sposób sterowania zależy od wykonania urządzenia, dlatego nie wolno przenosić pinów, kolorów przewodów ani wartości pomiarowych z innego modelu Amica. Naprawa płytki może być możliwa, ale wymaga znajomości elektroniki, lutowania i diagnostyki obwodów sieciowych.
Dostęp do części i wymiana
W OTC 611 tabliczka znamionowa znajduje się wewnątrz obudowy, za aluminiowym filtrem. Przed zamówieniem warto ją sfotografować, zapisując pełny model, kod wyrobu i 14-cyfrowy numer fabryczny. Filtr należy zdejmować ostrożnie, podtrzymując go podczas zwalniania zatrzasku.
Typowa kolejność dostępu do części wygląda następująco:
- Odłącz urządzenie od zasilania i odczekaj, aż ostygną źródła światła.
- Zdejmij filtr przeciwtłuszczowy i odczytaj dane z tabliczki znamionowej.
- Zrób zdjęcia połączeń przed odłączeniem przewodów.
- Zdejmij tylko te osłony, które blokują dostęp do przełącznika, oprawki, prowadnicy, modułu lub zespołu wentylatora.
- Oznacz złącza i nie ciągnij za przewody; wypinaj je za obudowę wtyku.
- Przy wymianie silnika lub dmuchawy sprawdź mocowanie, kierunek ustawienia i brak kolizji wirnika z obudową.
- Po montażu załóż filtr, sprawdź stabilność elementów i dopiero wtedy wykonaj próbę pracy.
Szczegółowy dostęp może różnić się między wersjami teleskopowymi i innymi wykonaniami rodziny OTC. Nie zakładaj, że liczba śrub, położenie modułu lub sposób demontażu frontu jest identyczny w każdym urządzeniu. Przy silniku i elementach zasilanych napięciem sieciowym naprawę powinien wykonać wykwalifikowany serwisant.
Jak dobrać część do OTC 611
Samo oznaczenie handlowe OTC 611 może nie wystarczyć do rozróżnienia wariantu produkcyjnego. Przy doborze części do Amica sprawdź:
- pełny model z tabliczki znamionowej;
- kod wyrobu;
- 14-cyfrowy numer fabryczny;
- oznaczenie znajdujące się na wymienianym elemencie;
- wymiary, stronę montażu, typ mocowania i liczbę styków;
- rodzaj sterowania: przełączniki mechaniczne, przyciski lub inny wariant panelu;
- parametry źródła światła, silnika, kondensatora albo filtra, jeżeli są podane dla danego elementu.
Identyczne złącze lub podobny wygląd nie gwarantują zgodności. Różnice mogą dotyczyć mocy silnika, układu biegów, rozstawu otworów, strony prowadnicy, koloru narożnika, wersji frontu albo sposobu współpracy z modułem. Zamiennik można zastosować tylko wtedy, gdy jego zgodność z konkretnym wariantem jest potwierdzona przez dane katalogowe i parametry części.
Najbezpieczniejszy następny krok to odczytanie tabliczki po zdjęciu filtrów oraz porównanie jej z oznaczeniem starej części. Przy wątpliwościach przygotuj wyraźne zdjęcie tabliczki, elementu i jego mocowania — bez zasłaniania numerów, końcówki modelu ani kodu wyrobu.
Konserwacja po naprawie
- Czyść metalowy filtr zgodnie z instrukcją i nie używaj okapu bez prawidłowo zamontowanego filtra.
- Wymieniaj filtr węglowy, gdy traci zdolność pochłaniania zapachów; nie myj filtra jednorazowego.
- Usuwaj osad tłuszczowy z dostępnych powierzchni, ale nie zalewaj silnika, modułu ani złączy.
- Kontroluj, czy wirnik nie ociera i czy obudowa oraz mocowania nie mają luzów.
- Nie zakrywaj wylotu powietrza i nie stosuj prowizorycznych połączeń przewodów.
- Po każdej ingerencji sprawdź osobno światło, wszystkie biegi, pracę frontu oraz nietypowe dźwięki.
FAQ
Czy filtr węglowy pasuje do każdego okapu OTC 611?
Nie należy zakładać tego wyłącznie na podstawie nazwy modelu. Sprawdź typ filtra, jego wymiary, sposób mocowania oraz wariant urządzenia z tabliczki znamionowej. Filtr węglowy stosuje się w trybie pochłaniacza, a nie jako zamiennik filtra przeciwtłuszczowego.
Co sprawdzić, gdy okap OTC 611 buczy, ale nie rusza?
Najpierw odłącz zasilanie i sprawdź zabrudzenie filtra, wirnik oraz ewentualne ocieranie o obudowę. Jeżeli wirnik obraca się swobodnie, dalsza diagnostyka powinna objąć kondensator, silnik, przełącznik i tor zasilania. Samo buczenie nie wskazuje jednoznacznie jednej części.
Czy gdy działa światło, silnik powinien być sprawny?
Nie. Oświetlenie i wentylator mogą mieć niezależne obwody sterowania. Działające światło potwierdza jedynie część zasilania urządzenia i nie wyklucza awarii przełącznika biegu, regulatora, kondensatora, silnika lub przewodów silnika.
Czy mogę wymienić silnik na element z podobnym złączem?
Nie bez potwierdzenia parametrów. Porównaj moc, napięcie, układ biegów, sposób sterowania, mocowania i kierunek pracy. Dodatkowe wyprowadzenie w zamiennym silniku nie może być podłączane na podstawie koloru przewodu lub wyglądu — potrzebny jest schemat właściwego wariantu.
Gdzie znaleźć dane potrzebne do zamówienia części?
W okapie Amica OTC 611 tabliczka znamionowa znajduje się wewnątrz obudowy, za aluminiowymi filtrami. Zapisz model, kod wyrobu i 14-cyfrowy numer fabryczny. Te dane są pewniejsze niż samo hasło OTC 611 lub zdjęcie podobnej części.
Czy przepalony bezpiecznik wystarczy wymienić?
Nie zawsze. Bezpiecznik może przepalić się wskutek zwarcia w module, przewodach, silniku albo innym elemencie. Po jego zadziałaniu trzeba ustalić przyczynę; trwałe mostkowanie zabezpieczenia lub montaż bezpiecznika o innej wartości jest niedopuszczalny.
