Części do okapu Amica OTC 612
Części do okapu Amica OTC 612 obejmują filtry, przełączniki, dmuchawy oraz elementy wysuwanego frontu. Gdy okap słabo zasysa, hałasuje, nie uruchamia się po wysunięciu panelu albo nie świeci, przed zakupem ustal przyczynę usterki. Właściwy wariant części dobieraj według modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Jak rozpoznać przyczynę usterki okapu Amica OTC 612
OTC 612 należy do rodziny okapów teleskopowych. W takich konstrukcjach wysunięcie frontu może uruchamiać wentylator na wcześniej wybranym biegu, a wsunięcie panelu wyłączać wentylator i oświetlenie. Dlatego brak reakcji okapu nie musi od razu oznaczać uszkodzenia dmuchawy — przyczyną może być również przełącznik krańcowy współpracujący z wysuwanym frontem, przełącznik biegów, obwód zasilania albo połączenie przewodów.
| Objaw | Co może być przyczyną | Co sprawdzić przed zakupem |
| Okap słabo zasysa opary | zabrudzony filtr aluminiowy, zużyty filtr węglowy, zablokowana klapka zwrotna, niedrożny lub zwężony przewód, zabrudzona dmuchawa | porównaj pracę po oczyszczeniu filtra przeciwtłuszczowego, sprawdź drożność wylotu i swobodny ruch klapki |
| Wentylator nie włącza się po wysunięciu frontu | ustawienie biegu na pozycję wyłączoną, niesprawny wyłącznik krańcowy, przełącznik biegów, przewody lub silnik | sprawdź, czy zmienia się zachowanie oświetlenia i czy ręczne ustawienie innego biegu daje reakcję |
| Silnik rusza wolno, buczy lub zatrzymuje się | tłusty osad na wirniku i panewkach, ocieranie wirnika, zużycie łożyskowania, kondensator pracy w wersji, która go wykorzystuje, uszkodzenie uzwojenia | przy odłączonym zasilaniu oceń swobodę obrotu wirnika, luzy, ślady tarcia i przegrzania |
| Działa tylko część biegów | zużyte styki przełącznika, przerwa w przewodzie, uszkodzenie odpowiedniego odczepu uzwojenia | sprawdź ciągłość torów przełącznika oraz wiązki; nie kieruj się samym wyglądem złącza |
| Wentylator działa, ale nie świeci | źródło światła, oprawka, osobny włącznik oświetlenia, krańcówka lub przewody | sprawdź źródło światła o właściwych parametrach i stan styków po odłączeniu okapu |
Słabe pochłanianie nie zawsze oznacza uszkodzoną dmuchawę
Najpierw ustal, czy okap pracuje jako wyciąg, czy jako pochłaniacz:
- W trybie wyciągu powietrze jest odprowadzane przewodem poza pomieszczenie. Spadek wydajności może powodować niedrożna rura, zbyt wiele ostrych załamań, zwężenie przekroju, zablokowana klapka zwrotna albo brak dopływu świeżego powietrza do szczelnej kuchni.
- W trybie pochłaniacza oczyszczone powietrze wraca do pomieszczenia. Potrzebny jest wtedy filtr węglowy, a w okapie teleskopowym również prawidłowo poprowadzony wylot przefiltrowanego powietrza. Nasycony filtr może ograniczać przepływ i przestaje skutecznie neutralizować zapachy.
Metalowy filtr przeciwtłuszczowy należy regularnie myć. Zmiana koloru aluminium po myciu nie jest sama w sobie powodem wymiany. Filtr trzeba zastąpić nowym, jeśli siatka jest rozerwana, zdeformowana, skorodowana, nie daje się domyć albo nie trzyma się prawidłowo w mocowaniu.
Standardowego filtra węglowego nie należy myć ani regenerować, jeżeli producent konkretnego wkładu wyraźnie tego nie dopuszcza. W instrukcji rodziny OTC wskazano kontrolę i wymianę takich filtrów zależnie od intensywności użytkowania. Praktycznym sygnałem nasycenia jest utrzymywanie się zapachów mimo prawidłowej pracy wentylatora i czystego filtra przeciwtłuszczowego.
Pasujące wkłady można porównać w kategorii filtrów do okapów Amica, ale zgodność trzeba potwierdzić dla pełnego wariantu urządzenia.
Okap nie uruchamia się po wysunięciu panelu
Wysuwany front współpracuje z wyłącznikiem krańcowym. Jeśli okap działał wcześniej po wysunięciu szuflady, a teraz nie reaguje, wykonaj kolejno następujące kontrole:
- Ustaw przełącznik wentylatora na aktywny bieg — pozycja wyłączona uniemożliwia automatyczne uruchomienie.
- Sprawdź, czy front wysuwa się do końca i nie ma pękniętych narożników, prowadnic lub elementu naciskającego krańcówkę.
- Porównaj działanie światła i silnika. Brak obu funkcji wyłącznie przy określonym położeniu frontu zwiększa podejrzenie krańcówki lub jej mechanicznego uruchamiania. Sam brak wentylatora przy działającym świetle kieruje diagnostykę również w stronę przełącznika biegów, przewodów i dmuchawy.
- Po odłączeniu okapu od sieci można sprawdzić ciągłość styków krańcówki i przełącznika. Miernik powinien wykazać zmianę stanu po naciśnięciu elementu lub zmianie pozycji sterowania. Dokładne pary zacisków trzeba ustalić według oznaczeń części, wykonanych zdjęć przewodów albo schematu właściwego wariantu — kolory żył nie są uniwersalnym pinoutem.
Ciągłość styków bez obciążenia nie potwierdza pełnej sprawności przełącznika. Nadpalony styk może przewodzić podczas pomiaru, a mimo to powodować spadek napięcia i niestabilną pracę po uruchomieniu silnika.

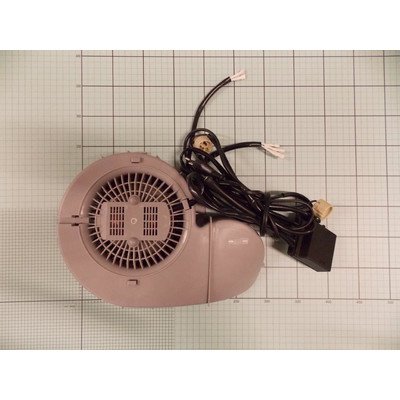

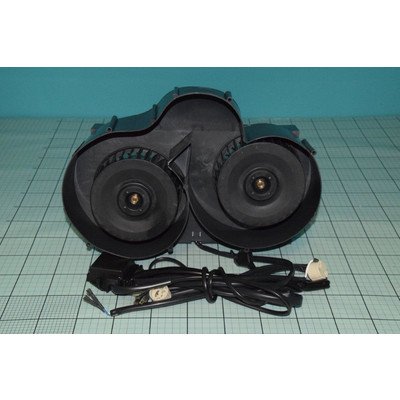

Jak sprawdzić dmuchawę i silnik
Przed demontażem dmuchawy odłącz urządzenie od zasilania i wyjmij filtry. Przy dostępnym wirniku sprawdź, czy obraca się lekko i nie ociera o obudowę. Lepki osad z tłuszczu i kurzu może ograniczać rozruch, szczególnie na niższym biegu. Jeżeli po bezpiecznym oczyszczeniu mechanizmu wirnik odzyskuje swobodę, a silnik uruchamia się prawidłowo, wymiana kompletnej dmuchawy może nie być potrzebna.
Do wymiany kwalifikują część między innymi:
- duży luz osiowy lub promieniowy powodujący ocieranie wirnika;
- pęknięte, odkształcone albo niewyważone łopatki;
- zapach spalonej izolacji, nadpalenia lub szybkie przegrzewanie silnika;
- przerwa w uzwojeniu albo przebicie do metalowej obudowy;
- brak rozruchu mimo swobodnego wirnika i potwierdzonego prawidłowego sterowania.
Pomiar rezystancji uzwojeń wykonuje się po odłączeniu silnika od instalacji okapu. Rozwarcie na torze, który według schematu powinien stanowić uzwojenie, wskazuje na przerwę. Bardzo mała rezystancja względem obudowy może oznaczać uszkodzenie izolacji. Same wartości między przewodami zależą jednak od konstrukcji i biegu silnika, dlatego nie ma jednej prawidłowej rezystancji dla wszystkich dmuchaw OTC 612. Poprawny pomiar omomierzem nie wyklucza usterki ujawniającej się po rozgrzaniu lub pod obciążeniem.
Jeżeli silnik wykorzystuje kondensator pracy, jego pojemność porównuje się z wartością nadrukowaną na obudowie, po bezpiecznym odłączeniu i rozładowaniu elementu. Nie każda dmuchawa ma taki sam kondensator ani identyczny układ połączeń. Pomiar napięć podczas pracy i próby zasilania silnika poza urządzeniem są przeznaczone dla wykwalifikowanego technika.
Opisane pomiary instalacji sieciowej i próby pod napięciem wymagają kwalifikacji, doświadczenia oraz odpowiednich narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Hałas, drgania i grzechotanie
Rodzaj dźwięku pomaga zawęzić poszukiwania:
- narastający szum powietrza może wynikać z zabrudzonego filtra, ograniczonego przekroju przewodu lub niedrożnego wylotu;
- grzechotanie przy wylocie może powodować luźna albo uszkodzona klapka zwrotna;
- cykliczne ocieranie wskazuje na kontakt wirnika z obudową lub odkształcenie łopatek;
- drgania frontu wymagają kontroli prowadnic, narożników, panelu oraz mocowania okapu w szafce;
- buczenie bez wejścia na obroty wymaga sprawdzenia oporu wirnika, układu rozruchowego i uzwojeń — nie jest samodzielnym dowodem uszkodzenia silnika.
Po naprawie zamontuj filtry, wysuń front i sprawdź każdy bieg osobno. Posłuchaj, czy wirnik nie ociera po dokręceniu mocowań i czy klapka zwrotna otwiera się pod wpływem przepływu. Następnie skontroluj, czy po wsunięciu frontu silnik i światło wyłączają się zgodnie z ustawieniem okapu.
Dostęp do części i wymiana
Filtr aluminiowy jest pierwszym elementem demontowanym od spodu okapu. Po jego wyjęciu uzyskuje się dostęp do wnętrza, filtra węglowego oraz tabliczki znamionowej. Głębszy demontaż zależy od wykonania OTC 612 i rodzaju wymienianej części.
Przed odłączeniem przełącznika, krańcówki lub dmuchawy:
- wyjmij wtyczkę z gniazda i upewnij się, że okap nie może zostać przypadkowo zasilony;
- wykonaj wyraźne zdjęcia złączy i prowadzenia przewodów;
- chwytaj za obudowy konektorów, a nie za przewody;
- zabezpiecz wysuwany front przed wypadnięciem z prowadnic;
- porównaj mocowania, liczbę pozycji przełącznika i oznaczenia zacisków przed montażem zamiennika;
- nie uruchamiaj wentylatora bez prawidłowo zamontowanego filtra przeciwtłuszczowego.

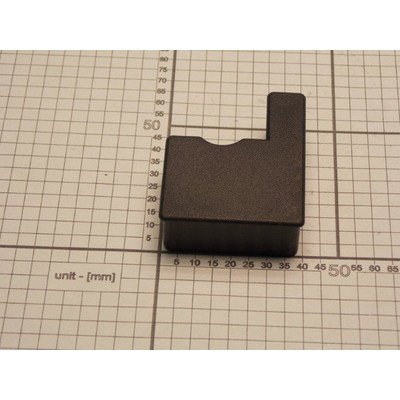

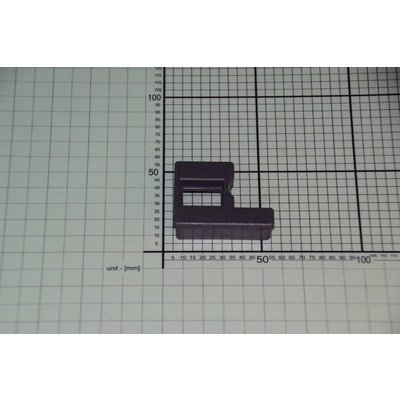

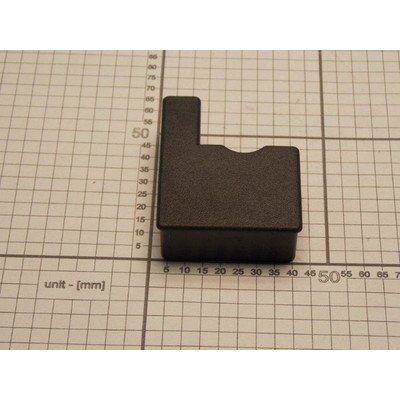

Wymieniając lewy lub prawy narożnik prowadnicy, trzeba zachować właściwą stronę montażu. Części lustrzane mogą wyglądać podobnie na zdjęciu, lecz różnią się położeniem zaczepów. Przy montażu front powinien przesuwać się bez przekoszenia i pewnie uruchamiać krańcówkę.
Jak dobrać część do Amica OTC 612
Nazwa OTC 612 określa rodzinę urządzeń, ale nie musi identyfikować wszystkich zmian wykonania. Dmuchawy mogą różnić się konstrukcją, liczbą biegów, wiązką i mocowaniem. Przełączniki mogą mieć inną liczbę pozycji lub układ zacisków, a filtry i części frontu — inne wymiary oraz zaczepy.
Do potwierdzenia zgodności przygotuj:
- pełny model urządzenia;
- kod wyrobu Amica;
- 14-cyfrowy numer fabryczny;
- oznaczenie wymontowanej części, jeśli jest czytelne;
- w przypadku elementów mechanicznych również wymiary, stronę montażu i zdjęcie mocowań.
Tabliczka znamionowa okapu znajduje się wewnątrz obudowy i jest dostępna po wyjęciu filtrów aluminiowych. Nie dobieraj dmuchawy ani przełącznika tylko dlatego, że złącze i obudowa wyglądają podobnie. Zgodność katalogowa z kodem wyrobu jest ważniejsza niż wygląd produktu. Pozostałe grupy podzespołów znajdziesz w kategorii części do okapów Amica.
FAQ – części i naprawa okapu Amica OTC 612
Dlaczego okap nie włącza się po wysunięciu szuflady?
Najpierw sprawdź położenie przełącznika biegów i pełny ruch frontu. Jeżeli światło oraz wentylator nie reagują na wysunięcie, możliwa jest usterka krańcówki, jej mechanicznego uruchamiania albo zasilania. Jeśli światło działa, a silnik nie, sprawdzenia wymagają również przełącznik biegów, wiązka i dmuchawa.
Czy słaby ciąg oznacza konieczność wymiany silnika?
Nie. Najpierw sprawdź filtr przeciwtłuszczowy, filtr węglowy w trybie pochłaniacza, przewód odprowadzający, klapkę zwrotną i dopływ powietrza do kuchni. Silnik podejrzewa się po wykluczeniu ograniczeń przepływu lub gdy pracuje wolno, przegrzewa się albo nie osiąga obrotów.
Czy filtr aluminiowy do OTC 612 trzeba wymieniać po zmianie koloru?
Nie, samo zmatowienie lub przebarwienie po myciu nie świadczy o uszkodzeniu. Wymiana jest potrzebna, gdy siatka jest przerwana, zdeformowana, skorodowana, trwale zatkana lub nie pasuje już do mocowania.
Czy filtr węglowy można umyć?
Standardowego filtra węglowego przeznaczonego do tej rodziny okapów nie należy myć ani regenerować. Wyjątek stanowi wyłącznie wkład, którego producent jednoznacznie opisał jako regenerowalny i podał odpowiednią procedurę.
Jak sprawdzić, czy przełącznik biegów jest uszkodzony?
Po odłączeniu okapu można zbadać ciągłość odpowiednich styków w każdej pozycji. Wyniki powinny zmieniać się zgodnie z funkcją przełącznika. Test nie wykrywa jednak każdego nadpalenia styków pod obciążeniem, a par zacisków nie należy ustalać wyłącznie według kolorów przewodów.
Gdzie znaleźć dane potrzebne do doboru części?
Wyjmij aluminiowy filtr przeciwtłuszczowy i odczytaj tabliczkę wewnątrz obudowy. Do doboru przygotuj model, kod wyrobu i pełny 14-cyfrowy numer fabryczny. Przy częściach frontu zaznacz także lewą lub prawą stronę oraz porównaj zaczepy.
