Części do okapu Amica OTC 6223
Części do okapu Amica OTC 6223 pomagają usunąć usterki wentylatora, oświetlenia, sterowania oraz wysuwanego frontu. Przed zakupem porównaj część, mocowanie i pełne oznaczenia urządzenia — sam model OTC 6223 może obejmować różne warianty wykonania.
Jakie części występują w okapie Amica OTC 6223
Okap z rodziny OTC 6223 jest konstrukcją teleskopową z wysuwanym frontem. W zależności od wariantu może mieć mechaniczne przyciski sterujące, niezależne oświetlenie oraz wentylator pracujący na kilku biegach. Do elementów wymiennych należą między innymi:

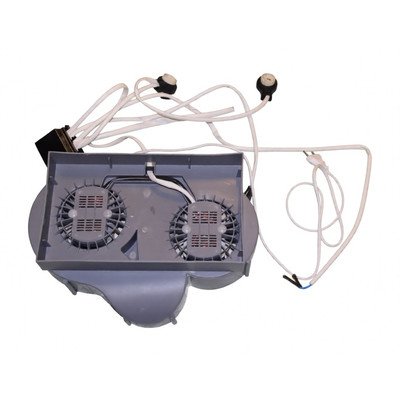

- kompletna dmuchawa lub silnik wentylatora;
- przełączniki biegów i włącznik oświetlenia;
- panel przedni, szyba oraz elementy prowadnicy;
- filtry przeciwtłuszczowe i, przy pracy w obiegu zamkniętym, filtr węglowy;
- oprawy, żarówki lub moduły oświetlenia;
- wiązki przewodów, mocowania i elementy obudowy.
Nie każdy wariant OTC 6223 ma identyczne wyposażenie. Część należy dobierać do pełnego oznaczenia urządzenia i jej wykonania, a nie tylko do nazwy handlowej.
Objaw a możliwa przyczyna
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Oświetlenie działa, ale wentylator nie rusza | przełącznik biegu, przewód, kondensator pracy, silnik lub sterowanie | stan filtrów, swobodę obrotu wirnika, połączenia i element przełączający | Jeżeli wirnik obraca się ciężko, najpierw usuń zabrudzenia i sprawdź mechanikę. Brak ciągłości przełącznika po wyłączeniu zasilania wskazuje na jego uszkodzenie, ale nie wyklucza przerwy w przewodach lub usterki silnika. |
| Silnik buczy, wolno startuje albo wymaga popchnięcia | zabrudzony wirnik, opory łożysk lub panewek, zużyty kondensator, uszkodzenie uzwojenia | ręczny obrót odłączonego wirnika, stan łopatek, kondensator i uzwojenia zgodnie z dokumentacją wariantu | Lekki obrót ręką nie potwierdza sprawności elektrycznej. Jeśli kondensator ma prawidłową pojemność, a silnik nadal nie osiąga obrotów, potrzebna jest dalsza kontrola silnika i zasilania. |
| Wentylator pracuje tylko na jednym biegu | uszkodzony przełącznik, wypalony styk, przerwa w przewodzie lub obwodzie danego biegu | ciągłość kolejnych pozycji przełącznika i stan złączy | Jeżeli przełącznik nie zwiera właściwego obwodu, wymienia się przełącznik. Prawidłowy przełącznik przy braku reakcji wymaga sprawdzenia przewodów, silnika i elementów współpracujących. |
| Ciąg jest wyraźnie słabszy | zatłuszczone filtry, zabrudzona dmuchawa, niedrożny kanał, zamknięta klapa zwrotna, nieprawidłowy tryb pracy | filtr aluminiowy, filtr węglowy, kanał wentylacyjny i kierunek przepływu | Nie kupuj silnika przed wykluczeniem ograniczenia przepływu. Filtr przeciwtłuszczowy powinien być zamontowany także podczas pracy jako wyciąg; filtr węglowy stosuje się przy recyrkulacji zgodnie z instrukcją. |
| Front wysuwa się krzywo albo zacina | uszkodzona szyna, narożnik prowadnicy, zabrudzenie lub poluzowane mocowanie | równoległość prowadnic, pęknięcia i opory przy ręcznym wysuwaniu | Jeżeli prowadnica jest mechanicznie uszkodzona, wymienia się właściwy element lub komplet. Nie smaruj elementu przed usunięciem tłuszczu i ustaleniem, czy problemem nie jest przesunięte mocowanie. |
| Okap nie reaguje na przyciski i nie świeci | brak zasilania, przewód, bezpiecznik, moduł lub wspólne połączenie | gniazdo, wtyczkę, przewód i widoczne ślady przegrzania | Gdy nie działa jednocześnie wentylator i światło, usterka może znajdować się przed tymi obwodami. Nie wymieniaj panelu bez sprawdzenia zasilania i połączeń. |
Diagnostyka krok po kroku
1. Zacznij od objawu
Sprawdź, czy działa oświetlenie, czy wysunięcie frontu uruchamia okap, czy problem dotyczy wszystkich biegów oraz czy pojawiły się hałas, zapach spalenizny lub drgania. Taki podział pomaga odróżnić usterkę wspólnego zasilania od problemu silnika, przełącznika albo mechaniki frontu.
Przy słabym ciągu najpierw wyczyść metalowy filtr przeciwtłuszczowy łagodnym detergentem i sprawdź drożność wylotu. Przy recyrkulacji skontroluj także filtr węglowy. Zużyty filtr węglowy wymienia się, a nie pierze ani nie regeneruje, chyba że dokumentacja konkretnego elementu wyraźnie przewiduje inaczej.
2. Kontrola mechaniczna dmuchawy
Po odłączeniu okapu od sieci zdejmij filtry i sprawdź dostępny wirnik. Powinien obracać się bez wyraźnego tarcia, ocierania i nadmiernego luzu. Tłuszcz przyklejony do łopatek może powodować hałas, niewyważenie i spadek wydajności, ale samo czyszczenie nie naprawi uszkodzonego uzwojenia, kondensatora ani łożysk.
Nie wkładaj narzędzi do wirnika podczas pracy i nie uruchamiaj silnika z odłączonymi lub pominiętymi elementami ochronnymi.
3. Pomiary elektryczne
Pomiary rezystancji wykonuj na odłączonym urządzeniu, po rozłączeniu badanego elementu od pozostałej instalacji. W przełączniku sprawdza się ciągłość styków w każdej pozycji: obwód powinien być zwarty tylko tam, gdzie przewiduje to schemat danego wariantu.
Uzwojenia silnika bada się między odpowiednimi wyprowadzeniami zgodnie ze schematem lub oznaczeniami silnika. Wynik przerwy, zwarcia albo wyraźnej asymetrii względem danych serwisowych wskazuje na problem z silnikiem, lecz sam pomiar omomierzem nie potwierdza poprawnej pracy pod obciążeniem.
Jeżeli silnik korzysta z kondensatora pracy, należy zmierzyć jego pojemność po odłączeniu i rozładowaniu elementu. Wartość musi odpowiadać oznaczeniu kondensatora oraz dokumentacji konkretnego silnika. Pojemność poza zakresem, wybrzuszenie, wyciek lub ślady przegrzania są podstawą do wymiany na element o zgodnych parametrach, napięciu pracy i sposobie mocowania.
Diagnostyka napięcia podczas pracy wymaga osłoniętych punktów pomiarowych, odpowiednich przyrządów i doświadczenia z napięciem sieciowym. Powinna być wykonywana przez wykwalifikowanego serwisanta. Nie mostkuj przełączników, zabezpieczeń ani przewodów i nie podłączaj silnika „na krótko” bez schematu.
Dostęp do części i wymiana
W okapie teleskopowym dostęp do filtra i przedniej części urządzenia uzyskuje się zwykle od spodu po wysunięciu frontu. Dalszy demontaż zależy od wykonania obudowy: może wymagać zdjęcia filtrów, osłony zespołu wentylatora, panelu sterowania lub elementów prowadnic.
Przed rozłączeniem przewodów:
- odłącz wtyczkę lub wyłącz właściwy obwód w instalacji;
- wykonaj zdjęcie ułożenia przewodów i oznacz złącza;
- sprawdź, czy front jest podparty i nie wysunie się po odkręceniu prowadnicy;
- zdejmuj osłony bez podważania szyby i elementów dekoracyjnych;
- przy wymianie dmuchawy przenieś tylko te elementy współpracujące, które są przewidziane dla danego zespołu;
- po montażu sprawdź, czy wirnik nie ociera o obudowę, a przewody nie znajdują się w pobliżu ruchomych części.
Przy wymianie prowadnicy istotne są jej długość, profil, sposób mocowania i strona montażu. Przy wymianie panelu lub frontu sprawdź rozstaw mocowań, kolor, rodzaj szyby oraz współpracę z wyłącznikiem wysuwu. Nie zakładaj, że element o podobnym wyglądzie będzie pasował.
Po naprawie zamontuj filtry, sprawdź płynność wysuwania frontu, działanie oświetlenia i każdy bieg wentylatora. Nietypowe buczenie, zapach spalenizny, iskrzenie lub wybijanie zabezpieczenia oznacza konieczność przerwania próby.
> Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Prace przy obwodach 230 V oraz pomiary pod napięciem są przeznaczone dla wykwalifikowanego instalatora lub serwisanta.
Jak dobrać część do OTC 6223
Na tabliczce znamionowej odczytaj pełne dane urządzenia. W przypadku Amica sam skrócony model nie musi identyfikować wariantu technicznego. Do weryfikacji przygotuj:
- model urządzenia;
- kod wyrobu;
- 14-cyfrowy numer fabryczny;
- oznaczenie uszkodzonej części, jeżeli jest widoczne;
- zdjęcie mocowania, złącza i tabliczki znamionowej.
Porównaj nie tylko wymiary, lecz także liczbę i położenie złączy, kierunek pracy wentylatora, typ kondensatora, sposób mocowania, wariant kolorystyczny frontu oraz stronę montażu prowadnicy. Identyczne złącze albo podobne zdjęcie nie gwarantuje zgodności, ponieważ różnice mogą dotyczyć silnika, obudowy, sterowania lub wersji urządzenia.
Przed zamówieniem odczytaj pełne oznaczenia z tabliczki znamionowej i porównaj je z opisem wybranej części. Jeśli oznaczenie jest nieczytelne, prześlij zdjęcie tabliczki oraz uszkodzonego elementu do doboru właściwego wariantu.
FAQ
Czy model OTC 6223 wystarczy do dobrania części?
Nie zawsze. Rodzina OTC 6223 może występować w kilku wariantach, dlatego do potwierdzenia potrzebne są model, kod wyrobu i 14-cyfrowy numer fabryczny Amica. Przy częściach mechanicznych dodatkowo porównaj mocowanie i wymiary.
Dlaczego okap słabo ciągnie po wymianie filtra?
Przyczyną może być niedrożny kanał, zamknięta klapa zwrotna, zabrudzony wirnik lub nieprawidłowa konfiguracja trybu pracy. Sprawdź kolejno filtr przeciwtłuszczowy, drogę przepływu i stan dmuchawy, zanim wymienisz silnik.
Czy filtr węglowy montuje się zawsze?
Nie. Filtr węglowy stosuje się przy pracy w obiegu zamkniętym, gdy powietrze wraca do pomieszczenia. Przy podłączeniu do kanału wyciągowego filtr węglowy może nie być wymagany, ale metalowy filtr przeciwtłuszczowy powinien pozostać zamontowany.
Czy buczenie oznacza uszkodzony silnik?
Nie. Buczenie może powodować zablokowany lub zatłuszczony wirnik, opory łożysk, niesprawny kondensator, przełącznik albo problem z zasilaniem. Najpierw sprawdź swobodę obrotu i elementy prostsze do zweryfikowania, a dopiero potem kwalifikuj dmuchawę do wymiany.
Czy można wymienić samą prowadnicę wysuwanego frontu?
Jeżeli prowadnica jest dostępna jako właściwy element do danego wariantu, można wymienić ją osobno. Trzeba jednak porównać stronę montażu, profil, długość i punkty mocowania. Przy pękniętym froncie lub szybie sama prowadnica nie rozwiąże problemu.
Czy można zamontować część z innego okapu Amica?
Tylko po potwierdzeniu zgodności katalogowej i technicznej. Części z podobnych modeli mogą różnić się silnikiem, przełącznikiem, złączem, mocowaniem albo wersją frontu. Nie dobieraj elementu wyłącznie na podstawie wyglądu.
