Części do okapu Amica OTP 6243
Części do okapu Amica OTP 6243 obejmują filtry, elementy dmuchawy, oświetlenie, przełączniki i panele teleskopowe. Słaby ciąg, hałas albo brak startu nie zawsze oznaczają awarię silnika — przyczyną może być filtr, kanał, wirnik lub wyłącznik krańcowy. Przed zakupem sprawdź pełny model, kod wyrobu i 14-cyfrowy numer fabryczny.
OTP 6243 występuje w kilku wersjach
Oznaczenie OTP 6243 dotyczy teleskopowych okapów Amica, ale nie identyfikuje jeszcze jednoznacznie wykonania urządzenia. W dokumentacji występują między innymi wersje OTP6243B, OTP6243I, OTP6243BG i OTP6243WG. Różnić mogą się kolorem frontu, oświetleniem, filtrami, dmuchawą, mocowaniami oraz instalacją elektryczną.
Dlatego części do okapu Amica OTP 6243 należy dobierać na podstawie pełnego modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego z tabliczki znamionowej. Sam napis „OTP 6243”, podobny wygląd albo zgodne złącze nie potwierdzają kompatybilności.
Jak działa sterowanie okapu teleskopowego
Przełączniki są dostępne po wysunięciu panelu frontowego. Okap ma wybór prędkości oraz pozycję wyłączenia. W konstrukcji zastosowano również przełącznik krańcowy, nazywany mikrowyłącznikiem, który reaguje na położenie wysuwanego frontu. Po jego wysunięciu wentylator może rozpocząć pracę na wcześniej ustawionym biegu. W zależności od wersji krańcówka może także wyłączać oświetlenie po wsunięciu panelu.
Ma to znaczenie podczas diagnostyki: jeżeli okap działa po ręcznym poruszeniu frontem, przerywa w określonym położeniu albo nie uruchamia się mimo ustawionego biegu, należy sprawdzić nie tylko silnik, lecz także mechanizm naciskający mikrowyłącznik, jego styki i przewody.
Objawy i możliwe przyczyny
| Objaw | Co może być przyczyną | Co sprawdzić w pierwszej kolejności |
| Okap pracuje, ale słabo zasysa | zabrudzony filtr przeciwtłuszczowy, nasycony filtr węglowy, niedrożny lub zgnieciony przewód, niewłaściwy obieg powietrza, zabrudzony wirnik | stan filtrów, tryb pracy okapu, drożność wylotu i przewodu |
| Wentylator nie startuje po wysunięciu frontu | pozycja 0, niesprawny mikrowyłącznik, uszkodzony przełącznik biegów, przerwa w przewodach, kondensator lub silnik | ustawienie biegu, działanie frontu i krańcówki, swobodę obrotu wirnika |
| Silnik buczy, lecz wirnik stoi lub rusza z trudem | zablokowany albo ocierający wirnik, zużyte łożyskowanie, niesprawny kondensator, uszkodzenie uzwojenia | mechaniczny obrót wirnika po odłączeniu zasilania, kondensator i uzwojenia |
| Działa tylko jeden bieg | zużyte styki przełącznika, przerwa w wiązce albo jednym z odczepów silnika | ciągłość przełącznika i przewodów dla poszczególnych pozycji |
| Okap stał się głośny | zatłuszczony lub uszkodzony filtr, luźny kanał, niewyważony wirnik, ocieranie obudowy dmuchawy, poluzowany front | mocowania, filtry, kanał i stan wirnika |
| Nie działa oświetlenie | źródło światła, oprawa, przełącznik, przewody lub krańcówka | czy nie świeci jedna czy wszystkie lampy oraz czy wentylator reaguje na front |
Słabe pochłanianie zapachów a słaby przepływ
Najpierw ustal, w jakim trybie pracuje okap:
- W trybie pochłaniacza powietrze wraca do kuchni. Potrzebny jest właściwy filtr węglowy, a w okapie teleskopowym przewód powinien kierować oczyszczone powietrze z powrotem do pomieszczenia.
- W trybie wyciągu powietrze jest odprowadzane kanałem na zewnątrz. Filtr węglowy nie jest wtedy potrzebny, natomiast znaczenie ma drożność przewodu wentylacyjnego.
Jeżeli wentylator pracuje z wyraźną zmianą prędkości, ale para nadal nie jest skutecznie odbierana, zacznij od filtrów oraz instalacji powietrznej. Sprawdź, czy przewód nie został ściśnięty podczas wsuwania okapu w szafkę i czy klapa lub kratka wylotowa otwiera się swobodnie. Dopiero po wykluczeniu oporów przepływu oceniaj dmuchawę.
W trybie pochłaniacza filtr węglowy odpowiada głównie za zapachy, natomiast filtr metalowy zatrzymuje tłuszcz. Zużyty filtr węglowy może więc przepuszczać zapachy mimo zauważalnego ruchu powietrza. Dostępne warianty można porównać w kategorii filtrów do okapów Amica, ale zgodność trzeba potwierdzić po pełnych danych urządzenia.
Brak startu po wysunięciu panelu
Przed demontażem sprawdź, czy przełącznik prędkości nie znajduje się w pozycji wyłączenia. Następnie wysuń i wsuń panel, obserwując, czy mechanizm porusza dźwignią mikrowyłącznika. Zabrudzenie, przesunięty element frontu albo pęknięty uchwyt mogą sprawić, że sprawny elektrycznie przełącznik nie zostanie naciśnięty.
Po odłączeniu okapu od sieci można odpiąć przewody krańcówki i zbadać zmianę ciągłości jej styków. Punkty COM, NO i NC należy rozpoznać po oznaczeniach na części lub schemacie właściwej wersji. Miernik powinien wskazywać zmianę stanu podczas naciskania dźwigni. Brak zmiany przemawia za uszkodzeniem mikrowyłącznika, ale prawidłowy wynik nie wyklucza przerwy w wiązce ani problemu z przełącznikiem biegów.
Silnik buczy lub nie osiąga obrotów

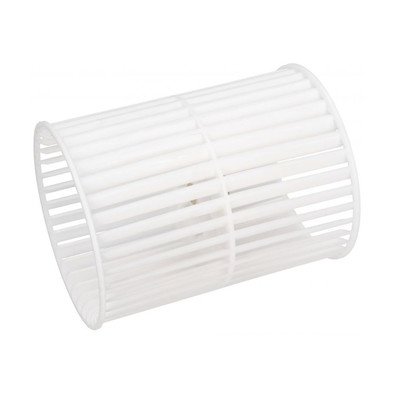

Przy odłączonym zasilaniu zdejmij filtr przeciwtłuszczowy i sprawdź, czy wirnik dmuchawy obraca się bez wyraźnego tarcia. Oceń, czy nie ma nagromadzonego tłuszczu, ciała obcego, pękniętej łopatki albo luzu powodującego ocieranie o obudowę. Wirnik obracający się ciężko może przeciążać silnik i nie pozwala rozstrzygnąć, czy winny jest kondensator.
Jeżeli część mechaniczna jest drożna, technik może sprawdzić kondensator silnika. Po bezpiecznym rozładowaniu i odłączeniu co najmniej jednego wyprowadzenia mierzy się jego pojemność, a wynik porównuje z wartością oraz tolerancją podaną na obudowie. Pojemność wyraźnie poza dopuszczalnym zakresem uzasadnia wymianę kondensatora. Prawidłowy pomiar pojemności nie wykrywa jednak każdej usterki występującej dopiero podczas pracy pod napięciem.
Uzwojenia silnika można skontrolować omomierzem po odłączeniu ich od instalacji. Przerwa wskazuje na uszkodzenie uzwojenia, przewodu lub zabezpieczenia termicznego. Sama obecność ciągłości nie potwierdza pełnej sprawności — zwykły multimetr może nie wykryć zwarć międzyzwojowych. Stan izolacji względem metalowej obudowy powinien być badany odpowiednim miernikiem rezystancji izolacji.
Pomiary napięcia sieciowego, badanie pracującego silnika i ingerencja w instalację elektryczną są przeznaczone dla wykwalifikowanego technika. Wewnątrz okapu występuje napięcie niebezpieczne.
Brak jednego lub kilku biegów
Jeżeli silnik działa na najwyższej prędkości, ale nie reaguje na niższe, nie oznacza to automatycznie zużycia całej dmuchawy. Możliwa jest przerwa na stykach przełącznika prędkości, w przewodzie albo w odpowiednim odczepie uzwojenia.
Po odłączeniu zasilania należy oznaczyć przewody i sprawdzić ciągłość styków przełącznika w kolejnych pozycjach zgodnie ze schematem danego wykonania. Nie należy przekładać przewodów na podstawie kolorów ze zdjęcia innego okapu. Prawidłowe styki przełącznika i wiązka kierują dalszą diagnostykę w stronę silnika; brak przejścia w jednej pozycji wskazuje na przełącznik lub jego połączenia.
Oświetlenie nie działa
Wymieniane źródło światła musi mieć taki sam typ trzonka, napięcie, moc i dopuszczalne wymiary jak część fabryczna dla konkretnego wariantu. Oznaczenie GU10 nie wystarcza, jeśli nie zostały potwierdzone pozostałe parametry i miejsce na lampę.
Jeżeli nie świeci tylko jedna lampa, zacznij od źródła światła i stanu oprawy. Gdy jednocześnie nie działa całe oświetlenie, a wentylator pracuje, sprawdzenia wymaga przełącznik światła, wspólne przewody i połączenia opraw. Jeśli światło oraz wentylator przerywają podczas poruszania frontem, istotnym podejrzeniem jest krańcówka albo jej mechaniczne uruchamianie.
Jak uzyskać dostęp do części
- Odłącz okap od zasilania i zabezpiecz wtyczkę przed przypadkowym podłączeniem.
- Wysuń panel teleskopowy i podeprzyj go, jeżeli występuje luz lub uszkodzenie prowadnic.
- Zwolnij zatrzask filtra przeciwtłuszczowego od spodu urządzenia. Przytrzymuj filtr drugą ręką, aby nie spadł na płytę grzewczą.
- Po wyjęciu filtra można obejrzeć wnętrze, filtry węglowe, wirnik, oprawy i część połączeń.
- Przed odłączeniem przewodów wykonaj zdjęcie ich ułożenia i oznacz złącza. Nie ciągnij za same żyły przewodów.
- Dostęp do kompletnej dmuchawy, przełączników lub frontu może wymagać zdjęcia osłon albo wysunięcia korpusu z zabudowy. Kolejność zależy od kodu wyrobu i wykonania okapu.
Podczas montażu sprawdź, czy przewód zasilający oraz wiązki nie zostały przygniecione przez korpus, front lub obudowę dmuchawy. Wirnik powinien obracać się bez kontaktu z osłoną, a filtr musi zostać pewnie zamknięty w uchwycie. Okapu nie należy użytkować bez filtra przeciwtłuszczowego.
Konserwacja filtrów
Metalowy filtr przeciwtłuszczowy należy podczas normalnego użytkowania czyścić co miesiąc. Można myć go ręcznie łagodnym detergentem lub, jeżeli dopuszcza to instrukcja danego wykonania, w zmywarce. Zmiana koloru aluminium po myciu nie musi oznaczać uszkodzenia. Filtr należy wymienić, gdy siatka jest rozerwana, zdeformowana albo nie trzyma się prawidłowo w ramce.
Częstotliwość wymiany filtra węglowego nie jest identyczna dla wszystkich wersji OTP 6243. Starsza dokumentacja części wariantów podaje co najmniej dwa miesiące, a nowsza dokumentacja wariantów BG/WG wskazuje trzy–cztery miesiące; przy intensywnym gotowaniu okres może być krótszy. Stosuj zalecenie przypisane do pełnego modelu i właściwego rodzaju filtra. Standardowego filtra jednorazowego nie należy myć ani regenerować.
Jak dobrać część do Amica OTP 6243
Przed zamówieniem odczytaj z tabliczki:
- pełny model wraz z końcówką, np. B, I, BG lub WG,
- kod wyrobu Amica,
- pełny 14-cyfrowy numer fabryczny.
Następnie porównaj numer katalogowy części oraz cechy istotne dla danej grupy:
- filtr: wymiary, liczba sztuk w komplecie, kształt i sposób mocowania,
- silnik lub wirnik: numer zespołu, obudowa, kierunek i sposób mocowania oraz instalacja elektryczna,
- panel frontowy: kolor, strona montażu, prowadnice i uchwyty,
- oświetlenie: trzonek, napięcie, moc, wymiary oraz typ oprawy,
- mikrowyłącznik: układ styków, obciążalność, mocowanie i kształt dźwigni.
Podobne części mogą należeć do innych wersji okapu. Jeśli oznaczenia są nieczytelne, prześlij zdjęcie całej tabliczki znamionowej i numer z wymontowanego elementu. Pozostałe modele oraz grupy części znajdują się w kategorii okapów Amica.
FAQ – części i naprawa Amica OTP 6243
Dlaczego okap nie włącza się po wysunięciu panelu?
Najpierw sprawdź, czy wybrano bieg zamiast pozycji 0. Jeżeli ustawienie jest prawidłowe, możliwe przyczyny to niesprawny mikrowyłącznik frontu, brak jego mechanicznego naciśnięcia, uszkodzony przełącznik biegów, przewód, kondensator albo silnik.
Czy słabe zasysanie oznacza uszkodzony silnik?
Nie. Jeżeli silnik pracuje, zacznij od filtra przeciwtłuszczowego, filtra węglowego w trybie pochłaniacza oraz drożności przewodu. Silnik i wirnik sprawdza się po wykluczeniu tych prostszych przyczyn.
Czy filtr węglowy jest potrzebny przy podłączeniu do wentylacji?
W trybie wyciągu powietrze jest odprowadzane na zewnątrz i filtr węglowy należy usunąć. Jest on przeznaczony do trybu pochłaniacza, w którym oczyszczone powietrze wraca do kuchni.
Jak sprawdzić mikrowyłącznik panelu teleskopowego?
Po odłączeniu urządzenia od sieci należy odpiąć przewody przełącznika i zmierzyć zmianę ciągłości jego właściwych styków podczas naciskania dźwigni. Brak zmiany wskazuje na usterkę przełącznika, ale nie wyklucza problemu z mechanizmem frontu lub wiązką.
Dlaczego silnik okapu tylko buczy?
Może go blokować zatłuszczony lub ocierający wirnik, ale podobny objaw daje niesprawny kondensator i uszkodzenie silnika. Najpierw przy odłączonym zasilaniu sprawdza się swobodę obrotu, a następnie wykonuje pomiary kondensatora i uzwojeń.
Czy wystarczy podać model OTP 6243 przy zakupie części?
Nie. Amica stosowała kilka wykonań tej rodziny. Do potwierdzenia zgodności potrzebny jest pełny model, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej.
