Części do okapu Amica OTP 6253
Części do okapu Amica OTP 6253 obejmują elementy układu wyciągowego, oświetlenia, sterowania i wysuwanego frontu. Słabe pochłanianie, buczenie silnika lub brak reakcji po wysunięciu panelu nie wskazują automatycznie jednej uszkodzonej części. Przed zakupem ustal przyczynę i porównaj model, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Amica OTP 6253 – od objawu do właściwej części
OTP 6253 jest okapem teleskopowym montowanym w zabudowie meblowej. Po wysunięciu frontu dostępne są przełączniki, a zastosowany przełącznik krańcowy może automatycznie uruchamiać wentylator na wcześniej wybranym biegu. Oświetlenie działa niezależnie od silnika, chociaż w niektórych wykonaniach wsunięcie frontu wyłącza również światło.
Takie rozwiązanie ułatwia diagnozę: jeśli okap działa z przełączników, lecz nie uruchamia się po wysunięciu, podejrzenie pada przede wszystkim na mechanizm frontu, mikrowyłącznik krańcowy lub jego przewody. Jeżeli nie działa ani wentylator, ani oświetlenie, trzeba rozpocząć od zasilania i wspólnych połączeń, a nie od zamawiania silnika.
Co sprawdzić przy typowych objawach
| Objaw | Możliwe przyczyny | Sprawdzenie i interpretacja |
| Okap słabo usuwa parę | zabrudzone filtry tłuszczowe, nasycone filtry węglowe, niedrożny lub zbyt oporowy kanał, brak dopływu powietrza, zabrudzony wirnik, osłabiony silnik | Uruchom okap najpierw przy uchylonym oknie. Wyraźna poprawa wskazuje na niedostateczny nawiew do pomieszczenia. Następnie oceń filtry i przewód wylotowy; brak poprawy po ich oczyszczeniu uzasadnia kontrolę dmuchawy. |
| Wentylator buczy, ale nie rusza | zablokowany wirnik, tłuszcz w obudowie dmuchawy, uszkodzony kondensator silnika, zużyte łożyska lub uzwojenie | Po odłączeniu zasilania sprawdź, czy wirnik obraca się lekko i nie ociera o obudowę. Swobodny wirnik przy buczeniu podczas próby pracy kieruje diagnostykę w stronę kondensatora, silnika i zasilania. |
| Działa tylko jeden bieg | zużyty przełącznik kołyskowy, przerwane połączenie, uszkodzenie odpowiedniego odczepu uzwojenia lub układu sterowania | Sprawdź styki przełącznika i wiązkę. Ciągłość jednego toru nie potwierdza sprawności pozostałych biegów, dlatego każdy tor bada się oddzielnie według schematu konkretnego wykonania. |
| Nie uruchamia się po wysunięciu frontu | źle naciskany lub uszkodzony mikrowyłącznik, poluzowane mocowanie, pęknięty przewód, wybrany tryb „0” | Ustaw jeden z biegów i sprawdź, czy front mechanicznie uruchamia krańcówkę. Jeśli ręczne naciśnięcie elementu nie zmienia stanu jego styków podczas pomiaru ciągłości, mikrowyłącznik jest podejrzany. |
| Nie świeci listwa LED | uszkodzona lampa, złącze, przewód, przełącznik albo zasilanie oświetlenia | Obejrzyj złącza pod kątem nadpaleń i nalotu tłuszczu. Sprawna mechanicznie lampa nie wyklucza usterki zasilania; pomiar napięcia roboczego wymaga znajomości parametrów danego modułu. |
| Nie działa nic | brak napięcia w gnieździe, uszkodzony przewód, złącze, bezpiecznik lub obwód zasilający | Potwierdź działanie gniazda innym odbiornikiem i obejrzyj przewód. Ciągłość bezpiecznika bada się po odłączeniu zasilania. Przepalony bezpiecznik jest skutkiem, więc przed jego wymianą trzeba znaleźć przyczynę przeciążenia lub zwarcia. |
| Okap grzechocze lub mocno drga | obcy przedmiot, zabrudzony albo uszkodzony wirnik, luźna obudowa dmuchawy, filtr lub kanał wylotowy | Zdejmij filtr tłuszczowy i sprawdź mocowanie dostępnych elementów. Ślady ocierania na wirniku lub obudowie pomagają odróżnić problem mechaniczny od zwykłego szumu przepływu powietrza. |
Jak sprawdzić mikrowyłącznik i silnik
Przed pomiarem odłącz okap od sieci i upewnij się, że przewody mierzonego elementu nie pozostają połączone z innymi obwodami, które mogłyby zafałszować wynik.

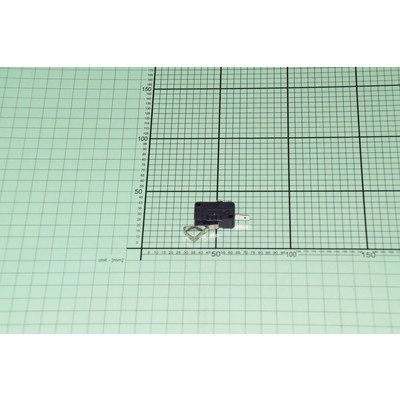

Kontrola przełącznika krańcowego
- Zrób zdjęcie ułożenia przewodów i oznacz złącza.
- Odłącz przynajmniej jeden przewód badanego toru mikrowyłącznika.
- Ustaw multimetr na test ciągłości lub pomiar rezystancji.
- Porównaj wynik przy zwolnionym i wciśniętym przycisku krańcówki.
Styki powinny wyraźnie zmieniać stan. Brak zmiany, niestabilne wskazania podczas poruszania przyciskiem albo duża rezystancja zamkniętego styku mogą świadczyć o zużyciu elementu. Prawidłowy pomiar na stole nie wyklucza jednak problemu z ustawieniem krańcówki — wysuwany front może jej po prostu nie dociskać.
Podstawowa kontrola silnika dmuchawy
Po zdjęciu filtrów sprawdź, czy wirnik nie jest zalepiony tłuszczem, pęknięty lub przesunięty względem obudowy. Powinien obracać się bez wyraźnego zacinania. Następnie można sprawdzić ciągłość uzwojeń i brak zwarcia przewodów do metalowej obudowy.
Nie istnieje jedna prawidłowa rezystancja dla wszystkich silników stosowanych w okapach OTP 6253. Wynik trzeba porównać ze schematem, dokumentacją silnika albo pomiarami między właściwymi wyprowadzeniami. Wskazanie przerwy może oznaczać uszkodzone uzwojenie, zabezpieczenie termiczne lub połączenie wewnętrzne. Zwykły multimetr wykryje zwarcie do obudowy tylko w ograniczonym zakresie i nie zastępuje badania rezystancji izolacji odpowiednim miernikiem.
Jeżeli silnik buczy, lecz wirnik obraca się swobodnie, technik powinien również zbadać kondensator pracy. Kondensator należy bezpiecznie rozładować, odłączyć od obwodu i zmierzyć jego pojemność, a wynik porównać z wartością oraz tolerancją nadrukowaną na obudowie. Prawidłowa pojemność nie wyklucza wszystkich usterek ujawniających się dopiero pod obciążeniem.
Pomiary napięcia w pracującym okapie oraz badanie obwodów sieciowych 230 V są przeznaczone dla wykwalifikowanego technika. Wymagają odpowiednich kwalifikacji, przyrządów, osłon i procedury właściwej dla urządzenia.
Filtry a spadek wydajności
W trybie wyciągu powietrze jest kierowane przewodem na zewnątrz, natomiast w trybie pochłaniacza wraca do pomieszczenia po przejściu przez filtr węglowy. Dlatego filtr węglowy nie powinien być automatycznie uznawany za przyczynę słabego ciągu w okapie pracującym bez niego jako wyciąg.
Metalowe filtry przeciwtłuszczowe należy regularnie odtłuszczać. Zmiana koloru aluminium po myciu nie oznacza sama w sobie konieczności wymiany. Filtr wymienia się, gdy jest zdeformowany, przerwany, nie daje się domyć lub nie pozostaje prawidłowo zamocowany.
Filtr węglowy stosowany w obiegu zamkniętym nasyca się zapachami i nie odzyskuje skuteczności po zwykłym myciu. Dla udokumentowanego wykonania OTP6253BG karta produktu wskazuje dwa filtry KF 17154. Nie należy jednak przenosić tego oznaczenia na każdy okap opisany skrótem OTP 6253 bez sprawdzenia kodu wyrobu. Odpowiednich elementów można szukać także w kategorii filtrów do okapów Amica.
Dostęp do części i wymiana
Filtry tłuszczowe wyjmuje się od spodu okapu po zwolnieniu ich zatrzasków. Po ich usunięciu można ocenić wnętrze, wirnik, zabrudzenie obudowy dmuchawy i część połączeń. Nie uruchamiaj urządzenia bez zamontowanych filtrów przeciwtłuszczowych.
Dostęp do lampy, przełączników, krańcówki i panelu frontowego uzyskuje się od strony wysuwanego zespołu. Silnik i obudowy dmuchawy znajdują się głębiej w korpusie. Zakres demontażu zależy od zabudowy: czasem wystarcza zdjęcie dolnych osłon, a czasem konieczne jest wysunięcie okapu z szafki. Przed odkręceniem mocowań zabezpiecz urządzenie przed opadnięciem.
Podczas wymiany:
- odłącz zasilanie i sprawdź brak możliwości przypadkowego włączenia;
- sfotografuj przewody oraz położenie mocowań;
- nie ciągnij za przewody — zwalniaj złącza za ich obudowy;
- usuń tłuszcz z powierzchni montażowych, lecz nie zalewaj silnika ani elektroniki;
- sprawdź, czy wirnik po montażu nie ociera o lewą lub prawą obudowę dmuchawy;
- przed ponownym osadzeniem okapu skontroluj wysuw frontu, pracę krańcówki, wszystkie biegi i oświetlenie.

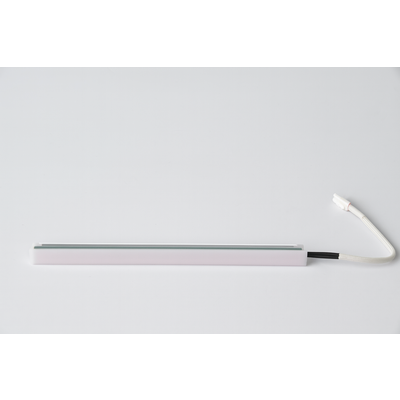

Listwę LED zastępuje się elementem o zgodnych parametrach elektrycznych, wymiarach, złączu i sposobie mocowania. Sam podobny wygląd lampy nie potwierdza jej zgodności. Nie należy również przerabiać połączeń ani podłączać przypadkowego modułu LED bez ustalenia rodzaju jego zasilania.
Jak dobrać części do okapu Amica OTP 6253
Skrót OTP 6253 może nie identyfikować kompletnego wariantu technicznego. W dokumentacji występuje między innymi wykonanie OTP6253BG, ale końcówka oznaczenia i kod wyrobu mają znaczenie przy doborze lampy, silnika, obudowy dmuchawy, panelu oraz elementów sterowania.
Z tabliczki znamionowej okapu Amica odczytaj:
- pełny model wraz z literami wariantu;
- kod wyrobu;
- 14-cyfrowy numer fabryczny.

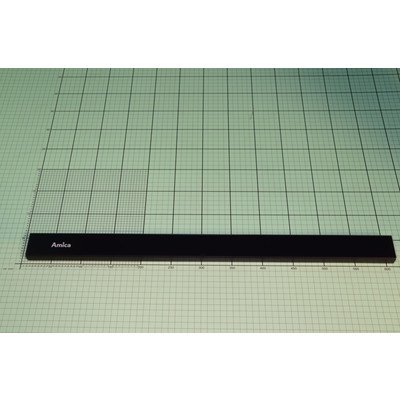

Tabliczka może znajdować się wewnątrz korpusu i być widoczna po wyjęciu filtrów przeciwtłuszczowych. Nie dobieraj części wyłącznie po szerokości okapu, zdjęciu starego elementu lub pasującym złączu. Dla silnika trzeba dodatkowo potwierdzić wykonanie dmuchawy, mocowanie, liczbę i układ wyprowadzeń oraz parametry z etykiety. Przy panelu frontowym istotne są strona montażu, kolor, wymiary i sposób połączenia z mechanizmem teleskopowym.
Jeśli oznaczenie części na starym elemencie jest czytelne, porównaj je z katalogiem, ale nadal potwierdź zgodność po danych urządzenia. Pozostałe grupy podzespołów znajdziesz w kategorii części do okapów Amica.
FAQ – części i naprawa Amica OTP 6253
Dlaczego okap nie włącza się po wysunięciu frontu?
Najpierw sprawdź, czy przełącznik biegu nie jest ustawiony na „0”. Jeżeli wybrano bieg, możliwą przyczyną jest brak docisku krańcówki, zużyty mikrowyłącznik albo przerwany przewód. Sprawność silnika nie jest pierwszym podejrzeniem, jeśli można go uruchomić bezpośrednio przełącznikami.
Czy słabe zasysanie oznacza uszkodzony silnik?
Nie. Podobny objaw powodują zabrudzone filtry, nasycony filtr węglowy, niedrożny kanał, zbyt duża liczba kolan przewodu albo brak nawiewu do szczelnej kuchni. Silnik i wirnik sprawdza się po wykluczeniu tych prostszych przyczyn.
Czy filtr węglowy KF 17154 pasuje do każdego OTP 6253?
KF 17154 jest wskazany dla udokumentowanego wariantu OTP6253BG i występuje tam jako komplet dwóch filtrów. Zgodność z okapem oznaczonym jedynie jako OTP 6253 trzeba potwierdzić po pełnym modelu i kodzie wyrobu.
Co oznacza buczenie silnika bez obrotów wirnika?
Może je powodować mechaniczna blokada, ocieranie wirnika, zużycie łożysk, niesprawny kondensator albo uszkodzenie uzwojenia. Najpierw, przy odłączonym zasilaniu, sprawdź swobodę obrotu i stan dmuchawy. Nie pozostawiaj buczącego silnika pod napięciem, ponieważ może się przegrzać.
Czy przepalony bezpiecznik wystarczy wymienić?
Nie powinno się wymieniać go bez ustalenia przyczyny. Bezpiecznik mógł zadziałać wskutek zwarcia w zasilaczu, silniku, oświetleniu lub przewodach. Założenie nowego elementu bez diagnozy może doprowadzić do ponownego uszkodzenia płytki.
Gdzie znaleźć tabliczkę znamionową okapu?
W okapach tego typu jest zwykle umieszczona wewnątrz korpusu, często za filtrami przeciwtłuszczowymi. Przed zamówieniem części zrób wyraźne zdjęcie całej etykiety, aby zachować pełny model, kod wyrobu i 14-cyfrowy numer fabryczny.
