Części do okapu Amica OTS 615
Części do okapu Amica OTS 615 obejmują między innymi filtry przeciwtłuszczowe i węglowe, elementy wysuwanego panelu, przełączniki, oświetlenie oraz podzespoły dmuchawy. Przed zakupem ustal, czy problem wynika z zabrudzonego filtra, zablokowanego przepływu, sterowania czy silnika. Właściwy wariant dobieraj według modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Jak działa okap Amica OTS 615?
OTS 615 jest okapem teleskopowym montowanym w szafce. Występował między innymi w wariantach OTS 615 I oraz OTS 615 W, dlatego samo oznaczenie „OTS 615” nie zawsze wystarcza do wyboru części.
Okap może pracować jako wyciąg, odprowadzający powietrze przewodem wentylacyjnym, albo jako pochłaniacz, który oczyszcza je przez filtry węglowe i kieruje z powrotem do pomieszczenia. Filtry węglowe są potrzebne w trybie pochłaniacza. Aluminiowe filtry przeciwtłuszczowe muszą natomiast pozostawać zamontowane w obu trybach — chronią wnętrze, dmuchawę i kanał przed osadzaniem tłuszczu.
W tym modelu wentylator ma trzy prędkości. Silnik i oświetlenie mogą zostać wyłączone przez wsunięcie panelu czołowego niezależnie od ustawienia przełączników. Gdy okap pozornie nie działa, pierwszą kontrolą powinno być więc całkowite wysunięcie panelu i sprawdzenie mechanizmu współpracującego z wyłącznikiem mikro.
Objawy i możliwe przyczyny usterki
| Objaw | Co może być przyczyną | Co sprawdzić przed zakupem części |
| Silnik i światło nie działają | brak zasilania, uszkodzony przewód, wyłącznik uruchamiany panelem, połączenia wewnętrzne | gniazdo, wtyczkę, pełne wysunięcie panelu oraz mechaniczne działanie wyłącznika |
| Oświetlenie działa, ale wentylator nie rusza | przełącznik biegów, przewody, zablokowana turbina, kondensator silnika występujący w danym wykonaniu albo silnik | czy wirnik obraca się swobodnie po odłączeniu zasilania i czy problem dotyczy wszystkich biegów |

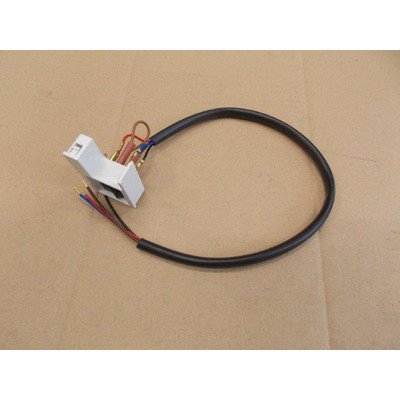

| Działa tylko jeden lub dwa biegi | zużyte styki przełącznika, przerwane połączenie albo obwód wybranego odczepu silnika | reakcję na każdą pozycję przełącznika oraz ciągłość przewodów po odłączeniu urządzenia |
| Silnik buczy, lecz nie startuje | tłuszcz blokujący turbinę, zużyte łożyskowanie lub tuleje, uszkodzony kondensator, usterka uzwojenia | swobodę obrotu turbiny, zabrudzenia, stan kondensatora i uzwojeń |
| Okap pracuje, ale słabo usuwa opary | zatłuszczone filtry aluminiowe, nasycone filtry węglowe, niedrożny lub źle poprowadzony kanał, zabrudzona turbina | przepływ po oczyszczeniu filtrów, drożność wylotu oraz tryb pracy okapu |
| Zapachy wracają do kuchni | zużyte filtry węglowe albo niewłaściwe odprowadzenie powietrza | czy okap pracuje jako pochłaniacz i czy ma prawidłowo zamontowane dwa filtry węglowe |

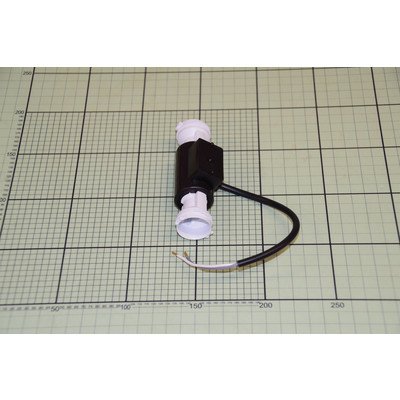

| Wentylator działa, ale lampa nie świeci | przepalona żarówka, uszkodzona oprawka, przełącznik światła lub przewód | źródło światła o parametrach zgodnych z fabrycznym oraz stan styków oprawki |
Okap nie uruchamia silnika
Jeżeli nie działa również oświetlenie, nie zaczynaj od wymiany silnika. Wysuń do końca panel teleskopowy. Jeśli podczas wysuwania nie czuć lub nie słychać zadziałania mechanizmu, skontrolowania może wymagać wyłącznik mikro, jego mocowanie albo element panelu, który go naciska.
Gdy światło działa, zasilanie dociera przynajmniej do części instalacji okapu. Jeżeli nie pracuje żaden bieg, podejrzenie obejmuje przełącznik silnika, wspólne połączenie przewodów, kondensator właściwy dla zastosowanego silnika lub sam zespół dmuchawy. Brak tylko jednego biegu bardziej wskazuje na styk danej pozycji przełącznika, przewód albo odpowiedni odczep uzwojenia niż na całkowitą awarię silnika.
Silnik buczy albo wolno się rozpędza

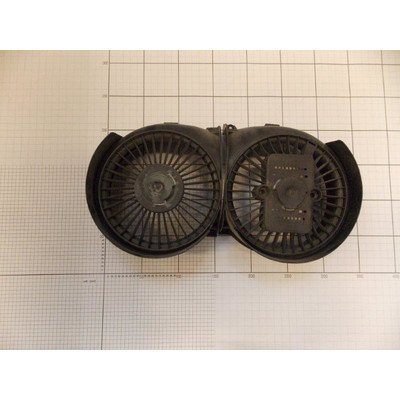

Odłącz okap od zasilania, zdejmij filtry i sprawdź, czy turbina nie ociera o obudowę oraz czy nie została oblepiona tłuszczem. Wirnik powinien obracać się bez wyraźnego zacięcia. Mechaniczny opór może powodować buczenie, wolny start i przegrzewanie silnika.
Jeżeli wirnik jest czysty i obraca się swobodnie, technik może sprawdzić kondensator pracy silnika — o ile występuje w danym wariancie. Kondensator należy odłączyć od obwodu, bezpiecznie rozładować i zmierzyć jego pojemność. Wynik porównuje się z wartością nadrukowaną na obudowie oraz jej tolerancją. Prawidłowa pojemność nie wyklucza usterki ujawniającej się dopiero pod napięciem, dlatego nie jest to pełny test całego napędu.
Pomiar napięcia w pracującym okapie jest czynnością serwisową. Wymaga kwalifikacji, doświadczenia, zabezpieczenia przed przypadkowym dotknięciem części pod napięciem oraz właściwych przyrządów. Nie jest przeznaczony dla osoby bez przygotowania. Pozwala ustalić, czy po wybraniu biegu napięcie dociera do silnika: jego brak kieruje diagnostykę w stronę sterowania i przewodów, a obecność przy nieruchomym silniku — w stronę napędu. Sam pomiar nie rozstrzyga jednak, czy uszkodzone jest uzwojenie, kondensator czy mechanika wirnika.
Okap słabo ciągnie

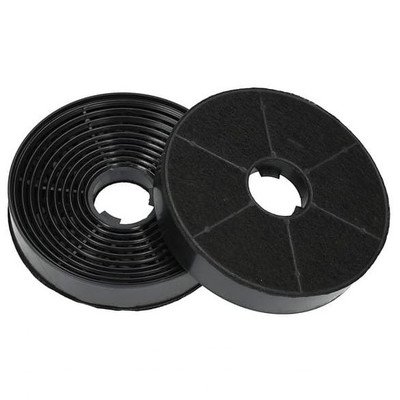

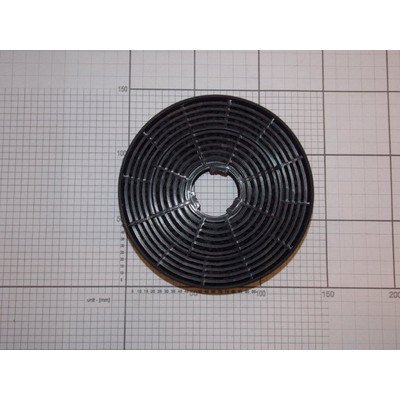

W trybie pochłaniacza zacznij od filtrów węglowych. Po nasyceniu nadal mogą wyglądać poprawnie, lecz przestają skutecznie zatrzymywać zapachy i zwiększają opór przepływu. Instrukcja rodziny OTS 615 przewiduje dwa filtry i zaleca ich wymianę co najmniej raz na dwa miesiące, a przy intensywnym użytkowaniu częściej. Nie należy ich myć ani regenerować.

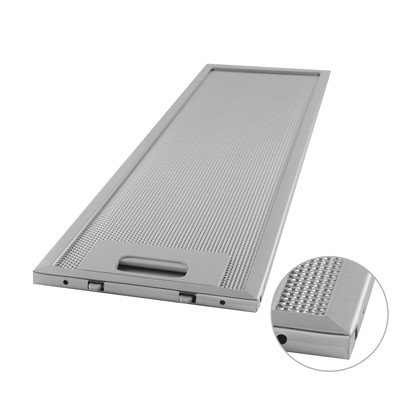

W trybie wyciągu filtr węglowy nie jest potrzebny, ale oba filtry aluminiowe nadal powinny być założone. Jeśli są oblepione tłuszczem, umyj je ręcznie łagodnym detergentem lub w zmywarce w temperaturze dopuszczonej przez instrukcję. Przebarwienie aluminium po myciu nie musi oznaczać uszkodzenia; ważniejsze są drożność siatki, stan ramki, zatrzasków i prowadnic.
Jeżeli po oczyszczeniu filtrów przepływ nadal jest słaby, skontroluj rurę wylotową. Zgnieciony przewód, duża liczba ostrych zakrętów, zamknięta kratka lub zanieczyszczony kanał mogą ograniczać wydajność mimo sprawnego silnika. Porównanie pracy przy odłączonym kanale może być wykonane wyłącznie wtedy, gdy okap jest bezpiecznie zamocowany, a jego instrukcja i warunki instalacji na to pozwalają.
Jak dostać się do filtrów i oświetlenia?
- Odłącz okap od zasilania i upewnij się, że źródło światła ostygło.
- Wysuń panel teleskopowy.
- Podtrzymując filtr, zwolnij zatrzask i wyjmij aluminiowy filtr z prowadnicy. OTS 615 ma dwie części filtra przeciwtłuszczowego.
- W trybie pochłaniacza filtry węglowe znajdują się przy kratkach wlotowych silnika. Zdejmuje się je z mocowań bagnetowych zgodnie z kierunkiem wynikającym z ich konstrukcji.
- Po wymianie żarówki, filtrów węglowych lub wykonaniu czyszczenia zamontuj filtry aluminiowe i sprawdź, czy zatrzaski są pewnie zamknięte.

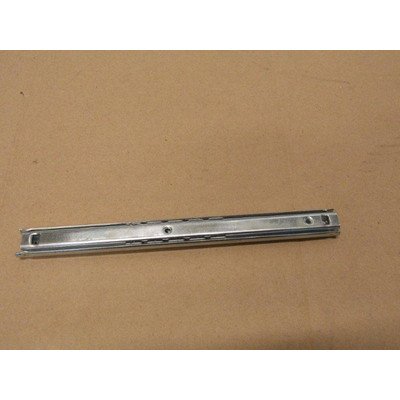

Taki demontaż daje dostęp do elementów eksploatacyjnych. Wyjęcie silnika, zespołu przełączników, przewodów lub prowadnic może wymagać częściowego opuszczenia okapu z szafki. Przed rozłączaniem przewodów wykonaj zdjęcia ich położenia i oznacz złącza. Nie dobieraj przewodów według koloru ani schematu innego modelu.
Co można sprawdzić miernikiem?
Po całkowitym odłączeniu okapu od sieci można wykonać podstawowe testy ciągłości:
- Żarówka: przerwa między jej stykami zwykle potwierdza przepalone włókno; test nie ocenia oprawki ani przełącznika.
- Wyłącznik i przełącznik biegów: mierzy się zmianę stanu styków między pozycją wyłączoną i włączoną. Pomiar wymaga odłączenia co najmniej jednego przewodu, aby pozostałe obwody nie zafałszowały wyniku.
- Przewody: ciągłość sprawdza się od końca do końca, jednocześnie lekko poruszając wiązką w pobliżu konektorów. Pozwala to wykryć przerwę, ale nie zawsze ujawnia styk o podwyższonej rezystancji pod obciążeniem.
- Uzwojenia silnika: technik może szukać przerwy między przewodem wspólnym a przewodami poszczególnych biegów. Wartości będą zależały od wersji silnika i odczepu, dlatego nie należy porównywać ich z jedną „uniwersalną” rezystancją.
Pomiar izolacji uzwojeń względem obudowy wymaga odpowiedniego miernika izolacji i kwalifikacji. Zwykły multimetr nie daje pełnej oceny bezpieczeństwa silnika.
Jak dobrać części do Amica OTS 615?
Nie kieruj się wyłącznie zdjęciem ani nazwą OTS 615. Poszczególne wykonania mogą różnić się kolorem, elementami panelu, oprawkami, silnikiem, przełącznikami i geometrią mocowania filtrów.
Przygotuj z tabliczki znamionowej:
- pełny model, na przykład OTS 615 I albo OTS 615 W;
- kod wyrobu;
- pełny 14-cyfrowy numer fabryczny.
Tabliczki szukaj na obudowie wewnętrznej, zwykle po zdjęciu filtrów przeciwtłuszczowych. Jeżeli etykieta jest nieczytelna, sprawdź kartę gwarancyjną lub dokumenty urządzenia.
W przypadku filtrów porównaj nie tylko średnicę, ale także liczbę sztuk w komplecie, profil obudowy, głębokość, kierunek zaczepów i kształt mocowania bagnetowego. W praktyce filtry opisane tą samą nazwą handlową mogą wyglądać podobnie, lecz nie blokować się prawidłowo na obu stronach silnika. Nie docinaj zaczepów i nie mocuj filtra prowizorycznie — nieszczelność obniży skuteczność pochłaniania, a luźny element może zetknąć się z turbiną.
Pozostałe filtry do okapów Amica można porównać dopiero po potwierdzeniu danych urządzenia. Jeśli oznaczenie na tabliczce nie zgadza się z OTS 615, wróć do kategorii okapów Amica i wybierz właściwy model.
FAQ – części i naprawa okapu Amica OTS 615
Czy OTS 615 potrzebuje dwóch filtrów węglowych?
Tak, instrukcja tej rodziny przewiduje dwa filtry węglowe montowane na kratkach wlotowych silnika. Stosuje się je tylko przy pracy jako pochłaniacz. Przed zakupem sprawdź pełny wariant okapu i mocowania filtrów.
Dlaczego okap nie uruchamia się po wysunięciu panelu?
Jeżeli panel jest wysunięty całkowicie, sprawdzenia wymaga mechanizm wyłącznika mikro, sam wyłącznik, jego przewody i zasilanie. Gdy światło działa, a silnik nie, diagnostykę należy skierować na przełącznik biegów i napęd wentylatora.
Czy filtr aluminiowy trzeba wymieniać?
Zwykle można go myć i używać ponownie. Wymiana jest uzasadniona, gdy siatka jest rozerwana, rama odkształcona, zatrzask nie trzyma albo filtr nie daje się już skutecznie oczyścić.
Czy filtr węglowy można umyć?
Filtry opisane w instrukcji OTS 615 są jednorazowe: nie należy ich myć ani regenerować. Nasycony filtr trzeba wymienić, ponieważ samo oczyszczenie powierzchni nie przywróci zdolności węgla aktywnego do pochłaniania zapachów.
Czy buczenie oznacza uszkodzony silnik?
Nie. Podobny objaw może powodować zablokowana tłuszczem turbina, ocieranie wirnika, zużyte łożyskowanie albo kondensator silnika. Dopiero oględziny, kontrola swobody obrotu i pomiary pozwalają zawęzić przyczynę.
Czy wystarczy podać nazwę OTS 615 przy zamawianiu części?
Nie zawsze. Do pewnego doboru potrzebne są pełny model, kod wyrobu oraz 14-cyfrowy numer fabryczny Amica. Ma to szczególne znaczenie przy silnikach, przełącznikach, prowadnicach, elementach obudowy i filtrach z mocowaniem bagnetowym.
