Części do okapu Amica OTS 645
Części do okapu Amica OTS 645 obejmują filtry, silnik, oświetlenie, sterowanie, prowadnice i elementy obudowy. Przed zakupem porównaj numer części oraz pełne dane z tabliczki znamionowej, ponieważ podobny wygląd lub samo oznaczenie OTS 645 nie zawsze identyfikuje właściwy wariant.
OTS 645 – jakie części mogą wymagać wymiany?
Amica OTS 645 to okap teleskopowy przeznaczony do pracy jako wyciąg albo pochłaniacz. W zależności od sposobu montażu i objawu potrzebna może być zupełnie inna część: filtr aluminiowy, filtr węglowy, silnik, panel lub płytka sterowania, wiązka przewodów, oprawka i żarówka, prowadnica albo element obudowy.
W dokumentacji i katalogach spotykany jest wariant OTS 645 I, powiązany z kodem wyrobu 1160520. Nie należy jednak traktować samej nazwy modelu jako wystarczającego potwierdzenia zgodności. Wariant wykonania i numer fabryczny mogą rozstrzygać o zastosowanym sterowaniu, mocowaniu oraz wersji podzespołu.
Objaw a możliwa przyczyna
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Okap nie reaguje na przyciski lub panel | Brak zasilania, uszkodzony panel, płytka sterowania, wiązka przewodów, wyłącznik wysuwanego panelu | Gniazdo, przewód, bezpiecznik obwodu, położenie panelu teleskopowego, widoczne uszkodzenia złączy | Jeżeli nie działa również oświetlenie, zacznij od zasilania. Jeżeli oświetlenie działa, a sterowanie nie reaguje, podejrzane są elementy sterowania lub ich połączenia. |
| Światło działa, ale wentylator nie startuje | Nieaktywny wyłącznik wysuwanego panelu, uszkodzony silnik, kondensator silnika, sterowanie lub przewody | Czy panel czołowy jest całkowicie wysunięty, czy wirnik obraca się swobodnie po odłączeniu zasilania, czy przewody i złącza są pewnie osadzone | Sam fakt świecenia oświetlenia nie potwierdza sprawności obwodu silnika. Przed zakupem silnika trzeba wykluczyć sterowanie i połączenia. |
| Silnik buczy, lecz wirnik się nie obraca | Zablokowanie przez tłuszcz lub ciało obce, zużyte łożyskowanie, uszkodzony kondensator, uszkodzenie uzwojenia | Po odłączeniu urządzenia sprawdź ręcznie, czy wirnik obraca się bez wyraźnego tarcia; obejrzyj turbinę i okolice silnika | Opór mechaniczny wskazuje na problem z wirnikiem, zabrudzenie lub silnik. Jeśli wirnik obraca się swobodnie, potrzebna jest dalsza diagnostyka elektryczna. |
| Wentylator działa tylko na wybranym biegu | Panel lub płytka sterowania, regulator, przewody, uszkodzenie części uzwojenia silnika | Porównaj reakcję na wszystkich trzech prędkościach i sprawdź, czy problem zmienia się po poruszeniu wysuwanym panelem | Stała praca tylko na jednym biegu nie oznacza automatycznie uszkodzenia silnika. Częstą alternatywą jest tor sterowania daną prędkością. |
| Okap słabo pochłania opary | Zabrudzony filtr tłuszczowy, zużyty filtr węglowy, niedrożna rura, zamknięta klapka zwrotna, zbyt mały dopływ powietrza, słabnący silnik | Stan obu filtrów, drożność przewodu, położenie klapek, kierunek pracy okapu i swobodny obrót turbiny | W trybie pochłaniacza filtr węglowy odpowiada za zapachy, ale nie zastępuje filtra tłuszczowego. W trybie wyciągu problem może leżeć poza samym okapem, na przykład w przewodzie. |
| Okap pracuje głośniej niż wcześniej | Zabrudzenie turbiny, luźne mocowanie, ocieranie wirnika, uszkodzenie łożyskowania, zapchane filtry, niedrożny przewód | Obejrzyj wirnik, mocowania i filtry po odłączeniu zasilania; sprawdź, czy hałas zmienia się wraz z biegiem | Metaliczne tarcie lub wyraźne bicie wskazuje na problem mechaniczny. Buczenie bez obrotów wymaga sprawdzenia silnika i jego układu rozruchowego. |
| Nie działa jedna lub obie lampy | Przepalona żarówka, oprawka, przewody, przełącznik lub płytka sterowania oświetleniem | Typ żarówki, stan styków oprawki i ślady nadpalenia | Jeżeli jedna lampa działa, zasilanie całego obwodu jest częściowo obecne, ale nie wyklucza uszkodzenia drugiej oprawki lub przewodu. |
| Wysuwany panel zacina się albo opada | Zabrudzona lub zużyta prowadnica, uszkodzony profil, zaślepka, mocowanie lub odkształcenie elementu | Oczyść prowadnice, sprawdź luzy, pęknięcia i symetrię obu stron | Nie wymieniaj od razu całego panelu. Przy uszkodzeniu jednej strony wystarczy czasem właściwa prowadnica lub profil, o ile pozostałe elementy nie są odkształcone. |
Filtry do Amica OTS 645
Filtr przeciwtłuszczowy
Aluminiowy filtr przeciwtłuszczowy zatrzymuje tłuszcz przed turbiną i wnętrzem okapu. Jego zabrudzenie ogranicza przepływ powietrza, może zwiększać hałas i obciążać silnik. W przypadku tego modelu występują dwa filtry, dlatego przy wymianie trzeba porównać wymiary, układ ramki, zatrzask oraz prowadzenie w panelu teleskopowym.
Demontaż filtra wykonuje się po odłączeniu okapu od sieci:
- Otwórz lub wysuń panel czołowy.
- Zwolnij zatrzask filtra.
- Wysuń aluminiowy filtr z prowadnicy.
- Umyj go łagodnym detergentem i całkowicie wysusz przed montażem.
Filtr można wymienić, gdy jest zdeformowany, pęknięty, ma uszkodzoną ramkę albo mimo czyszczenia pozostaje trwale zatłuszczony. Samo ściemnienie aluminium po myciu nie musi oznaczać uszkodzenia.
Filtr węglowy FWK 160
Filtr węglowy stosuje się wyłącznie w trybie pochłaniacza, gdy powietrze wraca do kuchni zamiast być odprowadzane przewodem. Dla OTS645I wskazywany jest filtr FWK 160, montowany na kratkach wlotowych silników. Zestaw obejmuje dwa filtry o wymiarach około 16 × 2,4 × 16 cm.
Filtra węglowego nie należy myć ani regenerować. Po nasyceniu traci zdolność pochłaniania zapachów, choć wizualnie może wyglądać poprawnie. Termin wymiany zależy od intensywności gotowania; instrukcja dla tej rodziny urządzeń wskazuje okres około kilku miesięcy, a przy częstym smażeniu krótszy.
Przy słabym pochłanianiu zapachów sprawdź najpierw, czy okap rzeczywiście pracuje w obiegu zamkniętym i czy filtr jest zamontowany na właściwej stronie. W trybie wyciągu zużyty filtr węglowy nie powinien być przyczyną braku odprowadzania powietrza, natomiast zapchany filtr tłuszczowy lub niedrożna rura nadal mogą ograniczać przepływ.
Gdy nie działa wentylator
Najpierw rozdziel dwa przypadki:
- Okap nie reaguje w ogóle – sprawdź zasilanie, przewód, gniazdo oraz elementy sterowania.
- Oświetlenie działa, ale wentylator nie – sprawdź wysunięcie panelu, wiązkę, złącza, silnik i element rozruchowy.
- Silnik buczy lub szybko się nagrzewa – nie kontynuuj pracy. Przyczyną może być zablokowana turbina, niesprawny kondensator albo uszkodzone uzwojenie.
- Silnik działa, lecz ciąg jest mały – skontroluj filtry, klapki zwrotne, przewód o średnicy około 120 mm i drożność całej trasy.
Po odłączeniu wtyczki można sprawdzić, czy turbina nie ociera o obudowę i czy nie jest oblepiona tłuszczem. To oględziny mechaniczne, które nie potwierdzają sprawności elektrycznej silnika. Pomiar rezystancji uzwojeń wykonuje się po odłączeniu przewodów silnika i zgodnie ze schematem konkretnej wersji. Wynik należy porównać z dokumentacją serwisową, ponieważ różne silniki mogą mieć różne wyprowadzenia i wartości.
Pomiar napięcia w obwodzie silnika podczas pracy jest pomiarem pod napięciem sieciowym. Powinien być wykonywany wyłącznie przez osobę mającą odpowiednie kwalifikacje, przy zastosowaniu właściwego miernika i zabezpieczeń. Brak napięcia na silniku wskazuje na problem w zasilaniu lub sterowaniu, ale obecność napięcia nie wyklucza uszkodzenia kondensatora, uzwojenia albo mechaniki.
Opisane czynności serwisowe przy otwartej obudowie i pomiarach elektrycznych wymagają odpowiednich kwalifikacji, doświadczenia oraz właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Nie wolno omijać wyłącznika panelu, mostkować zabezpieczeń ani podłączać silnika prowizorycznymi przewodami.
Panel, płytka sterowania i wiązka przewodów
Panel sterowania oraz płytka sterowania są odrębnymi częściami. Uszkodzony panel może nie przekazywać poleceń, natomiast płytka może prawidłowo odbierać sygnały, ale nie załączać silnika, oświetlenia albo określonego biegu.
Przed zamówieniem któregoś z tych elementów sprawdź:
- czy problem dotyczy wszystkich funkcji, czy tylko jednej;
- czy wyświetlacz lub kontrolki reagują;
- czy wysunięcie panelu aktywuje okap;
- czy złącza są osadzone i nie mają śladów przegrzania;
- czy wiązka nie została przycięta przez obudowę albo mechanizm teleskopowy;
- czy numer na starej części zgadza się z numerem katalogowym.

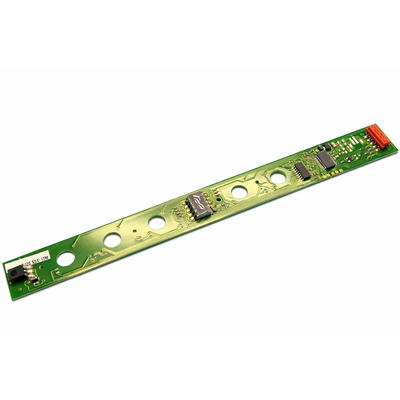

W przypadku panelu oznaczonego numerem 1023380 zgodność należy potwierdzać z pełnym oznaczeniem urządzenia, a nie wyłącznie na podstawie kształtu frontu. Złącze może wyglądać identycznie w kilku wariantach, mimo różnic w funkcjach lub przypisaniu przewodów.
Dostęp do części i podstawowa wymiana
Do filtrów i żarówek dostęp uzyskuje się od spodu, po wysunięciu panelu i wyjęciu filtrów aluminiowych. Przy wymianie żarówki należy zastosować źródło światła o takich samych parametrach jak przewidziane dla urządzenia. Nie dotykaj bańki halogenowej gołymi palcami, jeżeli instrukcja dla zastosowanego typu żarówki tego zabrania.
Dostęp do silnika, przewodów i elektroniki zwykle wymaga zdjęcia filtrów, odkręcenia lub wysunięcia elementów obudowy oraz zabezpieczenia okapu przed wysunięciem z szafki. Konstrukcja może różnić się między rewizjami, dlatego przed demontażem:
- Odłącz urządzenie od sieci i upewnij się, że nie może zostać przypadkowo włączone.
- Zrób zdjęcia położenia przewodów i złączy.
- Oznacz połączenia przed ich odłączeniem.
- Podeprzyj cięższe elementy, aby nie obciążały prowadnic ani przewodów.
- Nie ciągnij za przewody i nie podważaj szklanych lub plastikowych paneli metalowym narzędziem.
- Po montażu sprawdź ruch panelu teleskopowego, zamocowanie filtrów i brak ocierania turbiny.
Po naprawie przetestuj osobno oświetlenie, każdy bieg wentylatora, działanie po wysunięciu panelu oraz ewentualne opóźnione wyłączenie. Jeżeli silnik tylko buczy, nadmiernie się nagrzewa lub wybija zabezpieczenie, natychmiast przerwij próbę.
Jak dobrać właściwą część?
Najbezpieczniej przygotować komplet danych z tabliczki znamionowej Amica:
- model urządzenia;
- kod wyrobu;
- 14-cyfrowy numer fabryczny.
Dodatkowo porównaj numer katalogowy odczytany ze starej części, jeżeli jest dostępny. Przy filtrach zmierz długość, szerokość i głębokość oraz sprawdź sposób mocowania. Przy prowadnicach istotna jest strona montażu, a przy elementach obudowy także kolor, kształt i punkty mocowania. Przy silniku liczą się między innymi liczba i układ wyprowadzeń, sposób mocowania, turbina, kondensator oraz parametry elektryczne.
Nie dobieraj części tylko po nazwie handlowej OTS 645, fotografii ani identycznym złączu. W razie wątpliwości prześlij zdjęcie tabliczki znamionowej, oznaczenie starej części i fotografie mocowania. Pozwoli to odróżnić właściwy wariant od podobnego elementu przeznaczonego do innego okapu.
Konserwacja okapu OTS 645
- Czyść filtr aluminiowy regularnie, z częstotliwością zależną od intensywności gotowania.
- Wymieniaj filtr węglowy po nasyceniu; nie próbuj go płukać ani suszyć w celu ponownego użycia.
- Usuwaj tłuszcz z dostępnych powierzchni wewnętrznych, nie zalewając silnika ani elektroniki.
- Kontroluj, czy turbina obraca się bez ocierania i czy mocowania nie są luźne.
- Nie stosuj agresywnych środków na stali nierdzewnej, panelach i elementach z tworzywa.
- W trybie wyciągu utrzymuj drożność rury i sprawdź działanie klapek zwrotnych.
FAQ
Czy filtr FWK 160 pasuje do Amica OTS 645?
Dla wariantu OTS645I wskazywany jest filtr węglowy FWK 160 w zestawie dwóch sztuk. Przed zakupem porównaj kod urządzenia, sposób mocowania i dane z tabliczki znamionowej. Filtr węglowy jest potrzebny tylko przy pracy jako pochłaniacz.
Czy słabe pochłanianie oznacza uszkodzony silnik?
Nie. Najpierw sprawdź filtr tłuszczowy, filtr węglowy, drożność rury, klapki zwrotne oraz dopływ powietrza do pomieszczenia. Dopiero gdy te elementy są sprawne, warto diagnozować silnik i sterowanie.
Dlaczego okap Amica OTS 645 nie uruchamia silnika po naciśnięciu przycisku?
W tym modelu działanie może zależeć od prawidłowego wysunięcia panelu czołowego. Jeżeli panel jest wysunięty, sprawdź zasilanie, reakcję sterowania, wiązkę i złącza. Oświetlenie działające niezależnie nie potwierdza sprawności obwodu wentylatora.
Czy można wymienić samą prowadnicę teleskopową?
Jeżeli uszkodzenie dotyczy prowadnicy lub profilu, nie zawsze trzeba wymieniać cały panel. Trzeba jednak porównać stronę montażu, długość, przekrój i punkty mocowania. Skrzywiony panel albo uszkodzone mocowanie może wymagać wymiany większego zespołu.
Jak sprawdzić silnik okapu miernikiem?
Po odłączeniu urządzenia i odpięciu przewodów można sprawdzić ciągłość oraz porównać rezystancje uzwojeń zgodnie ze schematem konkretnej wersji. Brak ciągłości, zwarcie lub znaczna asymetria są sygnałem nieprawidłowości, ale sam pomiar omomierzem nie potwierdza sprawności pod obciążeniem. Pomiar napięcia sieciowego powinien wykonać wykwalifikowany serwisant.
Jakie dane podać przy doborze części do Amica OTS 645?
Podaj model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej. Przydatne są także numer z uszkodzonej części, zdjęcie mocowania oraz informacja, czy okap pracuje jako wyciąg, czy pochłaniacz.
