Części do okapu Amica OWC 9673
Części do okapu Amica OWC 9673 obejmują między innymi filtry, elementy oświetlenia, sterowanie, przewody i podzespoły napędu. Przed zakupem ustal, czy przyczyną słabego ciągu jest filtr lub kanał wentylacyjny, a nie silnik. Zgodność części potwierdź na podstawie modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Od objawu do właściwej części
W okapie Amica OWC 9673 podobny objaw może wynikać z awarii podzespołu, zabrudzenia albo nieprawidłowego przepływu powietrza. Przed zamówieniem modułu, transformatora czy elementu napędu warto oddzielić usterkę elektryczną od problemu z filtrami i instalacją wentylacyjną.
| Objaw | Co sprawdzić najpierw | Jak rozumieć wynik |
| Okap pracuje, ale słabo usuwa parę | Filtry przeciwtłuszczowe, filtr węglowy, drożność rury, klapkę zwrotną i dopływ powietrza do kuchni | Poprawa po zdjęciu mocno zabrudzonego filtra wskazuje na ograniczenie przepływu, nie potwierdza awarii silnika |
| Silnik buczy, lecz wirnik nie rusza | Swobodę obrotu turbiny, zabrudzenia i kondensator silnika | Lekko obracający się wirnik oraz nieprawidłowa pojemność kondensatora kierują diagnostykę na kondensator; opór mechaniczny wskazuje na turbinę lub silnik |
| Wentylator nie działa, ale oświetlenie działa | Panel sterowania, wiązki, kondensator i obwód silnika | Sprawne światło potwierdza obecność zasilania tylko w części układu — nie dowodzi sprawności modułu ani wyjścia silnika |
| Nie świeci jedna lampa | Źródło światła, oprawkę i styki | Jeśli druga lampa działa, wspólny transformator prawdopodobnie jest zasilany; podejrzenie pada na lampę, oprawkę lub jej przewody |
| Nie działa całe oświetlenie | Oba źródła światła, transformator 12 V, wiązkę i sterowanie | Dwie sprawne lampy bez zasilania mogą oznaczać przerwę w wiązce, awarię transformatora albo układu załączającego |
| Nie reaguje panel, silnik ani światło | Gniazdo, przewód sieciowy, złącza i zasilacz modułu | Nie należy kupować panelu na podstawie samego braku reakcji — przyczyną może być zanik zasilania modułu lub uszkodzenie jego sekcji zasilającej |
Okap słabo ciągnie lub nie pochłania zapachów
Najpierw ustal tryb pracy urządzenia. Wyciąg odprowadza powietrze przewodem wentylacyjnym, natomiast pochłaniacz zawraca je do kuchni po przejściu przez filtr przeciwtłuszczowy i węglowy.
W trybie wyciągu sprawdź kolejno:
- Czy aluminiowe filtry nie są oblepione tłuszczem i nie ograniczają przepływu.
- Czy turbina obraca się na wszystkich ustawieniach prędkości.
- Czy rura nie jest zgnieciona, rozłączona albo zatkana.
- Czy klapka zwrotna otwiera się swobodnie i nie została zablokowana podczas montażu.
- Czy po uchyleniu okna ciąg wyraźnie się poprawia. Taki wynik wskazuje na niedostateczny nawiew do szczelnego pomieszczenia, a nie na uszkodzenie części okapu.
W trybie pochłaniacza filtr węglowy odpowiada za ograniczanie zapachów, ale nie zastępuje filtra przeciwtłuszczowego. Gdy silnik pracuje prawidłowo, a zapachy szybko wracają do kuchni, bardziej prawdopodobne jest nasycenie wkładu węglowego niż awaria napędu. W tej kategorii występują różne filtry, dlatego ich zgodności nie należy oceniać wyłącznie po średnicy, kształcie ani zdjęciu. Odpowiednie warianty można porównać w kategorii filtrów do okapów Amica.
Aluminiowy filtr przeciwtłuszczowy można umyć ręcznie w ciepłej wodzie z łagodnym środkiem odtłuszczającym. Jeżeli producent dopuszcza zmywarkę, należy stosować program o umiarkowanej temperaturze i nie myć filtra razem z naczyniami. Przed montażem kaseta musi całkowicie wyschnąć. Filtr odkształcony, skorodowany, rozerwany lub trwale niedrożny wymaga wymiany.
Silnik nie rusza, buczy albo pracuje nierówno
Buczenie bez rozruchu nie jest jednoznacznym dowodem uszkodzenia silnika. Najpierw, po odłączeniu okapu od instalacji, zdejmij filtry i sprawdź, czy widoczna część turbiny nie jest zablokowana tłuszczem lub obcym przedmiotem. Wirnika nie należy rozpędzać przy podłączonym zasilaniu ani wkładać dłoni do pracującego wentylatora.
Jeżeli turbina obraca się bez wyraźnego tarcia, sprawdzenia wymaga kondensator współpracujący z silnikiem. W tej rodzinie części występuje kondensator o pojemności znamionowej 3,15 µF, lecz wartość właściwą dla konkretnego egzemplarza trzeba odczytać z wymontowanego elementu lub dokumentacji urządzenia.
Jak sprawdzić kondensator
- Odłącz okap od instalacji i potwierdź brak napięcia odpowiednim przyrządem.
- Udokumentuj połączenia, a następnie odłącz przynajmniej jeden przewód kondensatora, aby pozostałe obwody nie zafałszowały pomiaru.
- Bezpiecznie rozładuj element zgodnie z procedurą właściwą dla kondensatorów sieciowych.
- Ustaw multimetr z funkcją pomiaru pojemności i zmierz wartość na zaciskach.
- Porównaj wynik z pojemnością oraz tolerancją podaną na obudowie części.
Wynik wyraźnie niższy od zakresu tolerancji, brak wskazania albo niestabilny odczyt po poprawnym odłączeniu przemawiają za wymianą kondensatora. Prawidłowa pojemność nie potwierdza jednak sprawności silnika pod obciążeniem. Nadal możliwe są uszkodzenia uzwojeń, łożysk, przewodów, przełączania biegów lub modułu.
Ciągłość uzwojeń można oceniać omomierzem wyłącznie po odłączeniu silnika, na podstawie schematu jego konkretnej wersji. Różne przewody mogą odpowiadać za poszczególne prędkości, dlatego nie wolno zgadywać funkcji zacisków na podstawie kolorów. Sprawdzenie izolacji silnika względem obudowy wymaga odpowiedniego miernika rezystancji izolacji i przygotowania technicznego.
Pomiary pod napięciem 230 V, badanie wyjść modułu i uruchamianie wymontowanego silnika są przeznaczone dla wykwalifikowanego technika. Opisane czynności wymagają doświadczenia, właściwych narzędzi i zabezpieczenia przed porażeniem oraz przypadkowym uruchomieniem turbiny.
Oświetlenie 12 V: lampa, oprawa czy transformator
W katalogowej konfiguracji OWC 9673 występują halogenowe źródła światła G4 12 V/20 W, oprawy, wiązka oświetlenia oraz transformator 230/12 V. Przed zakupem należy potwierdzić tę wersję na tabliczce urządzenia, ponieważ podobnie nazwane okapy mogą mieć inne wykonanie instalacji.
Gdy nie świeci jedna lampa, najpierw zamień miejscami dwa sprawdzone źródła światła. Jeżeli usterka pozostanie w tej samej oprawie, sprawdzenia wymagają jej styki i przewody. Jeżeli problem przeniesie się razem z lampą, uszkodzone jest źródło światła.

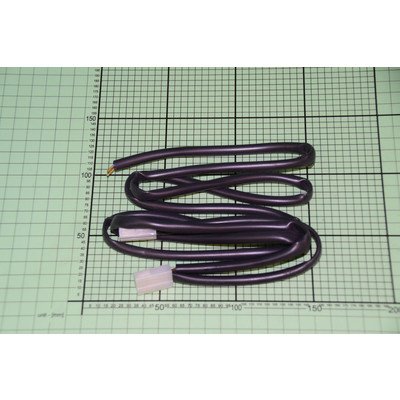

Gdy nie świecą obie lampy, sama wymiana żarówek może nie pomóc. Technik powinien sprawdzić ciągłość wiązki, stan złączy, wejście transformatora oraz jego wyjście podczas załączonego oświetlenia. Brak napięcia po stronie wtórnej przy prawidłowo zasilonym transformatorze wskazuje na jego usterkę. Brak zasilania po stronie pierwotnej kieruje diagnostykę do przewodów i układu sterowania.
Nie należy automatycznie zastępować halogenów dowolnymi LED-ami G4. Transformator elektroniczny może wymagać minimalnego obciążenia, a sterowanie może nie współpracować ze źródłem LED. Skutkiem bywają brak światła, migotanie albo świecenie po wyłączeniu. Zamiennik musi odpowiadać rodzajowi napięcia, mocy, trzonkowi, wymiarom i charakterystyce układu zasilającego.
Panel i moduł sterowania

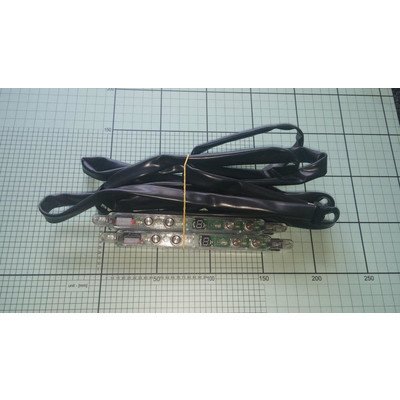

Brak reakcji na przyciski nie przesądza o uszkodzeniu modułu obsługi. Jeśli panel jest całkowicie ciemny, zacznij od sprawdzenia gniazda, zabezpieczenia obwodu, przewodu sieciowego i złączy wewnętrznych. Jeżeli symbole świecą, lecz nie można uruchomić wentylatora, trzeba sprawdzić wiązkę między panelem a modułem oraz sygnały sterujące odpowiednimi wyjściami.
Przepalony bezpiecznik na płytce jest skutkiem nieprawidłowości, a nie pełną diagnozą. Przed jego wymianą należy znaleźć przyczynę przeciążenia lub zwarcia. Wstawienie bezpiecznika o większym prądzie, mostkowanie zabezpieczenia albo podłączanie modułu po prowizorycznej naprawie może spowodować dalsze uszkodzenia i pożar.
Moduł elektroniczny nie zawsze musi być wymieniany w całości. Naprawa sekcji zasilającej, ścieżek lub elementów wykonawczych bywa możliwa, ale wymaga identyfikacji podzespołów, lutowania oraz kontrolowanego uruchomienia. Po naprawie należy sprawdzić wszystkie biegi wentylatora, oświetlenie i brak nadmiernego nagrzewania.
Dostęp i wymiana części
Filtry aluminiowe są pierwszym elementem zdejmowanym przy czyszczeniu i wielu pracach serwisowych. Po ich wyjęciu można również odczytać tabliczkę znamionową umieszczoną wewnątrz obudowy. Sposób dostępu do transformatora, silnika i modułu zależy od wykonania okapu; część podzespołów znajduje się w dolnej części korpusu, a inne mogą być osłonięte elementami komina.
Przed demontażem:
- odłącz urządzenie od instalacji i zabezpiecz obwód przed ponownym włączeniem;
- sfotografuj przewody oraz położenie złączy;
- nie ciągnij za przewody — chwytaj za obudowę złącza;
- zabezpiecz płytę grzewczą i blat przed upuszczeniem narzędzi;
- zapewnij podparcie ciężkiej szyby lub korpusu przed odkręceniem mocowań.
Przy wymianie hartowanej szyby trzeba przenieść mocowania, tuleje i podkładki zgodnie z pierwotnym układem. Szkła nie wolno montować z wyszczerbioną krawędzią ani dociskać bez elementów dystansowych. Nierównomierne lub nadmierne dokręcenie mocowań może naprężyć taflę.
Jak dobrać części do Amica OWC 9673
Samo oznaczenie „OWC 9673” może nie identyfikować wszystkich wariantów technicznych. W katalogu producenta występuje oznaczenie OWC 9673 I z kodem wyrobu 1009162. Przed zamówieniem sprawdź, czy takie same dane znajdują się na tabliczce Twojego okapu.
Do prawidłowego doboru przygotuj:
- pełny model urządzenia;
- kod wyrobu;
- 14-cyfrowy numer fabryczny;
- numer starej części, jeżeli jest czytelny;
- zdjęcie tabliczki oraz sposobu podłączenia wymienianego elementu.
W przypadku filtrów porównaj numer katalogowy, wymiary kasety, grubość i położenie zatrzasków. Dla lamp i transformatora sprawdź napięcie, moc oraz typ złączy. Kondensator musi mieć zgodną pojemność, napięcie znamionowe, tolerancję, przeznaczenie do pracy z prądem przemiennym i właściwe mocowanie. Przy module liczą się również wersja płytki, złącza i ewentualna konfiguracja — podobny wygląd nie gwarantuje zamienności.
Jeżeli tabliczka wskazuje inny model lub kod niż 1009162, przejdź do kategorii części do okapów Amica i wybierz stronę zgodną z pełnym oznaczeniem urządzenia.
FAQ – części do okapu Amica OWC 9673
Gdzie znajduje się tabliczka znamionowa okapu?
Tabliczka znajduje się wewnątrz obudowy. Aby ją odczytać, zwykle trzeba zdjąć aluminiowe filtry przeciwtłuszczowe. Do doboru części zapisz model, kod wyrobu i cały 14-cyfrowy numer fabryczny.
Czy słaby ciąg oznacza uszkodzony silnik?
Nie. Najpierw sprawdź zabrudzenie filtrów, drożność rury, otwieranie klapki zwrotnej oraz dopływ powietrza do kuchni. Silnik podejrzewaj wtedy, gdy turbina nie osiąga prawidłowych obrotów mimo drożnego przepływu.
Czy kondensator 3,15 µF można zastąpić inną pojemnością?
Nie należy dobierać pojemności na próbę. Zamiennik powinien odpowiadać wartości i tolerancji podanej na oryginalnym elemencie, a także jego napięciu, rodzajowi pracy, zaciskom i mocowaniu.
Dlaczego LED G4 nie działa po wymianie halogenu?
Możliwa jest niezgodność z transformatorem elektronicznym lub sterowaniem oświetlenia. Znaczenie ma minimalne obciążenie, rodzaj napięcia AC/DC, moc źródła i obecność funkcji ściemniania. Samo oznaczenie 12 V nie zapewnia zgodności.
Czy filtr węglowy jest potrzebny przy podłączeniu do komina?
Filtr węglowy jest przeznaczony przede wszystkim do pracy w obiegu zamkniętym jako pochłaniacz. Przy prawidłowo wykonanym wyciągu powietrze jest odprowadzane przewodem wentylacyjnym, natomiast filtr przeciwtłuszczowy pozostaje potrzebny w obu trybach.
Czy moduł trzeba wymienić, gdy panel nie reaguje?
Nie przed wykonaniem diagnostyki. Brak reakcji może powodować przewód zasilający, złącze, wiązka, sekcja zasilacza modułu albo sam panel. Dopiero pomiary wykonane zgodnie ze schematem pozwalają zdecydować o naprawie lub wymianie płytki.
