Części zamienne do robota kuchenny ZFP1100C/00 Zelmer
Części do robota kuchennego Zelmer ZFP1100C/00 obejmują elementy napędu, sterowania, głowicy planetarnej oraz wyposażenie robocze. Gdy silnik pracuje, ale mieszadło stoi, sprawdzenia wymagają przede wszystkim pasek, koło zębate i głowica. Jeżeli urządzenie nie reaguje, zacznij od zasilania i pokrętła. Część dobieraj według pełnego oznaczenia ZFP1100C/00 i numeru katalogowego.
Jak zbudowany jest robot Zelmer ZFP1100C/00?

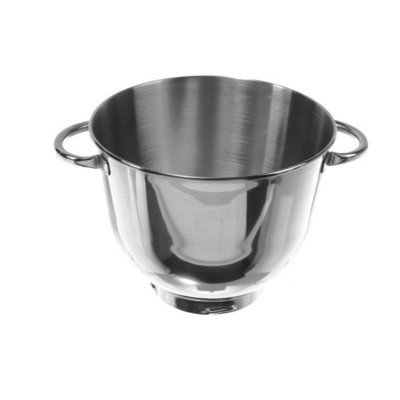

Zelmer ZFP1100C/00 Kitchen Master jest robotem planetarnym z ruchomą głowicą, regulacją prędkości i stalową dzieżą o pojemności 4 l. Silnik przekazuje ruch przez mechanizm napędowy do głowicy planetarnej. Narzędzie robocze obraca się wtedy wokół własnej osi, a jednocześnie przemieszcza po obwodzie misy.
W układzie mogą współpracować między innymi:
- silnik,
- moduł pokrętła i regulacji obrotów,
- pasek zębaty,
- koło zębate napędu,
- kompletny zespół napędowy,
- głowica planetarna,
- dźwignia i elementy blokady ruchomego ramienia,
- trzepaczka, mieszak oraz hak do zagniatania.
Takie rozdzielenie napędu jest ważne podczas diagnostyki. Dźwięk pracującego silnika nie oznacza jeszcze, że pasek, przekładnia i głowica prawidłowo przekazują moment obrotowy.
Robot nie włącza się – od czego zacząć?
Najpierw wyjmij narzędzie i dzieżę, ustaw pokrętło w pozycji wyłączenia, a następnie sprawdź, czy gniazdo działa z innym urządzeniem. Obejrzyj wtyczkę oraz całą dostępną długość przewodu. Nadtopienie, przecięcie izolacji albo przerywanie pracy przy poruszaniu przewodem wskazuje na problem w torze zasilania, a nie na zablokowaną przekładnię.
Jeżeli zasilanie zewnętrzne jest prawidłowe, możliwe przyczyny obejmują:
- uszkodzenie przewodu lub jego połączeń wewnętrznych,
- zużycie styków pokrętła albo modułu regulacji,
- poluzowany konektor,
- przerwę w obwodzie silnika,
- zadziałanie zabezpieczenia termicznego po przeciążeniu,
- usterkę elementu kontrolującego położenie głowicy, jeżeli występuje w danym wykonaniu.
Po przeciążeniu pozostaw robot do całkowitego ostygnięcia i ponów próbę bez składników. Jeżeli po ostygnięciu rusza, nie jest to dowód pełnej sprawności silnika. Przyczyną mogło być zbyt ciężkie ciasto, nadmierna porcja, opór przekładni albo pogarszający się stan napędu.
Kontrola miernikiem przy braku zasilania
Po odłączeniu urządzenia od sieci można zbadać ciągłość poszczególnych odcinków przewodu i połączeń. Element należy odseparować od pozostałej części obwodu, ponieważ pomiar wykonany przez moduł może prowadzić do błędnej interpretacji. Stabilny wynik bliski zeru na sprawdzanym przewodzie oznacza zachowaną ciągłość, natomiast wskazanie przerwy lub wynik zmieniający się podczas delikatnego poruszania przewodem sugeruje uszkodzenie żyły albo styku.
Nie istnieje jedna prawidłowa rezystancja silnika dla wszystkich robotów. Sama ciągłość uzwojenia nie potwierdza sprawności komutatora, izolacji, szczotek, łożysk ani zachowania silnika pod obciążeniem.
Opisane pomiary wewnątrz urządzenia wymagają znajomości instalacji elektrycznych i bezpiecznego posługiwania się miernikiem. Diagnostyka pod napięciem jest przeznaczona wyłącznie dla odpowiednio przygotowanego serwisanta.
Silnik pracuje, ale mieszadło się nie obraca
Taki objaw kieruje diagnostykę przede wszystkim w stronę mechanicznego przeniesienia napędu. Wyłącz robot natychmiast, jeżeli słychać trzaski, tarcie lub szybkie obroty silnika bez ruchu narzędzia. Dalsza praca może zwiększyć zakres uszkodzeń.
| Obserwacja | Co może być przyczyną | Co sprawdzić |
| Silnik brzmi normalnie, narzędzie stoi | zerwany lub zsunięty pasek, uszkodzone koło zębate | stan zębów paska, jego ułożenie oraz koła napędu |
| Narzędzie rusza bez obciążenia, ale zatrzymuje się w cieście | wyrobione zęby, ślizgający się pasek, pęknięty element głowicy | luzy, pęknięcia i ślady przeskakiwania pod obciążeniem |
| Narzędzie obraca się, ale nie wykonuje pełnego ruchu planetarnego | usterka głowicy planetarnej lub jej przekładni | ruch osi, luzy boczne, pęknięcia i nierówną pracę głowicy |
| Napęd zacina się także przy ręcznym, ostrożnym obracaniu po odłączeniu zasilania | uszkodzona zębatka, łożysko, zdeformowana oś lub ciało obce | miejsce oporu po zdjęciu osłony napędu |
Nie uruchamiaj rozebranego robota tylko po to, aby obserwować odsłonięty pasek. Wstępną ocenę można wykonać przy odłączonym zasilaniu: pasek nie powinien mieć brakujących zębów, pęknięć ani postrzępionych krawędzi. Trzeba również sprawdzić koła, ponieważ nowy pasek założony na uszkodzone uzębienie może szybko ulec ponownej awarii.
Głośna praca, stuki i drgania głowicy
Hałas pojawiający się wyłącznie przy ciężkim cieście może wynikać z przeciążenia, lecz regularne stukanie, zgrzytanie lub wyczuwalny luz wymagają kontroli mechanizmu. Porównaj zachowanie robota bez składników oraz przy niewielkim, bezpiecznym obciążeniu. Nie wykonuj długiej próby, gdy hałas szybko narasta.
Sprawdź kolejno:
- Czy końcówka robocza jest prawidłowo osadzona i nie jest wygięta.
- Czy dzieża została poprawnie zamocowana w podstawie.
- Czy narzędzie nie ociera o dno lub bok misy.
- Czy ruchoma głowica blokuje się bez nadmiernego luzu.
- Czy pasek biegnie równo po kołach i nie pozostawia pyłu z gumy.
- Czy koło zębate, oś i głowica planetarna nie mają pęknięć lub wyrobionych gniazd.
Ocieranie jednej końcówki nie musi oznaczać uszkodzenia całej głowicy. Najpierw porównaj ją z innym, nieuszkodzonym narzędziem. Jeżeli wszystkie końcówki pracują krzywo, podejrzenie przesuwa się w stronę osi, mocowania lub zespołu planetarnego.
Nierówne obroty i przerywanie pracy
Jeżeli prędkość zmienia się mimo nieruchomego pokrętła, najpierw wyklucz przeciążenie i mechaniczne przyhamowywanie napędu. Zdejmij końcówkę, a po bezpiecznym złożeniu urządzenia wykonaj krótką próbę bez obciążenia. Stabilna praca bez misy, ale wyraźne zwalnianie przy lekkiej masie może wskazywać na zużycie napędu albo silnika. Nierówna praca również bez obciążenia bardziej przemawia za sterowaniem, połączeniami lub samym silnikiem.
Przerywanie zależne od położenia ruchomej głowicy wymaga obejrzenia wiązki prowadzonej w pobliżu zawiasu oraz złączy. Nie należy jednak wymieniać przewodu bez pomiaru — podobny efekt może powodować luźny konektor lub wyłącznik współpracujący z mechanizmem głowicy.
Jak uzyskać dostęp do napędu?
Przed demontażem wyjmij wtyczkę, zdejmij dzieżę i końcówkę oraz opuść głowicę do stabilnego położenia. Przygotuj pojemnik na elementy mocujące. Warto fotografować kolejne warstwy obudowy, prowadzenie przewodów, ustawienie dźwigni i położenie sprężyn.
Pasek, koła, silnik i moduł sterowania znajdują się wewnątrz korpusu oraz ruchomej części robota. Dostęp wymaga zdjęcia odpowiednich osłon. Nie podważaj na siłę dekoracyjnych elementów: część mocowań może być ukryta pod zaślepkami, a starzejące się zatrzaski łatwo pękają. Przed rozdzieleniem obudowy sprawdź, czy nie trzyma jej niewidoczna śruba, oś zawiasu, przewód lub sprężyna mechanizmu podnoszenia.
Podczas wymiany paska lub koła:
- sprawdź oba współpracujące koła,
- usuń luźne fragmenty starego elementu,
- nie zalewaj paska smarem,
- zachowaj fabryczne prowadzenie przewodów,
- nie ściskaj wiązki między częściami obudowy,
- upewnij się, że mechanizm podnoszenia i blokada głowicy działają swobodnie.
Po złożeniu najpierw porusz głowicą bez podłączania zasilania. Następnie wykonaj krótki test bez składników, zaczynając od niskiej prędkości. Dopiero po potwierdzeniu równej, cichej pracy można stopniowo zwiększać obciążenie.
Kiedy wymienić wyposażenie zamiast napędu?

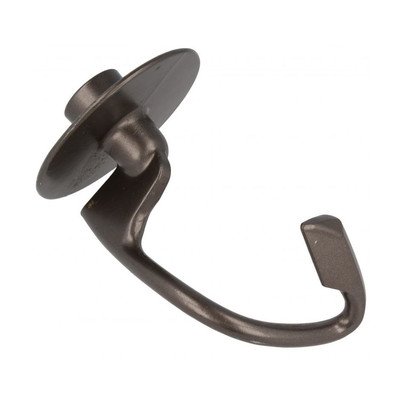

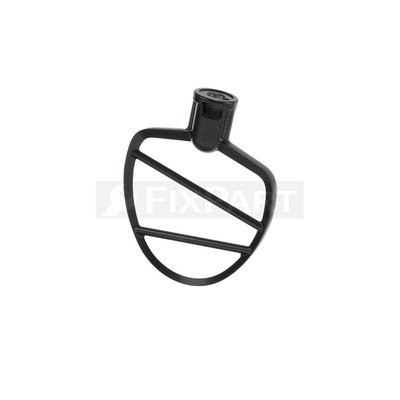

Trzepaczkę, mieszak lub hak należy wymienić, gdy element jest pęknięty, trwale wygięty, ma uszkodzone mocowanie albo nie blokuje się pewnie na osi. Wygięta końcówka może uderzać w dzieżę i dodatkowo obciążać głowicę, dlatego nie należy prostować jej podczas pracy ani używać mimo widocznej deformacji.
Jeżeli końcówka nie daje się zamontować, porównaj kształt jej gniazda i sposób blokowania z częścią zdemontowaną. Podobny wygląd nie wystarcza — akcesoria różnych serii robotów Zelmer mogą mieć inne mocowanie, długość lub geometrię roboczą.
Jak dobrać części do Zelmer ZFP1100C/00?
Podstawą doboru jest pełne oznaczenie ZFP1100C/00 z tabliczki znamionowej. Nie pomijaj końcówki /00 i nie opieraj zamówienia wyłącznie na nazwie FP1100 albo Kitchen Master. W rodzinie występują także inne warianty, między innymi o odmiennym oznaczeniu literowym. Części wewnętrzne mogą wyglądać identycznie, natomiast elementy obudowy różnią się wykonaniem i kolorem.
W ofertach części do tego modelu mogą pojawiać się między innymi numery:
- 12009426 – silnik,
- 00636558 – pasek zębaty napędu,
- 00636557 – koło zębate,
- 12009432 – głowica planetarna,
- 12009427 – moduł pokrętła,
- 11009724 – kompletny napęd.
Numer odczytany ze starej części jest bardzo pomocny, ale trzeba go zestawić z pełnym modelem urządzenia i aktualną zgodnością katalogową. Producent może zastąpić dawny numer nowym. Nie zakładaj również, że kompletny napęd i pojedynczy element przekładni są zamienne jako sposób wykonania tej samej naprawy.
Jeśli tabliczka jest nieczytelna albo oznaczenie budzi wątpliwości, przygotuj jej wyraźne zdjęcie oraz fotografię uszkodzonej części z widocznym numerem. Gdy okaże się, że posiadasz inną serię, przejdź do kategorii robotów i mikserów Zelmer i wyszukaj pełne oznaczenie swojego urządzenia.
FAQ – części i naprawa Zelmer ZFP1100C/00
Dlaczego robot nie uruchamia się po podniesieniu i ponownym opuszczeniu głowicy?
Sprawdź, czy głowica została poprawnie zablokowana oraz czy przewód nie jest naciągany w okolicy zawiasu. Jeżeli objaw zależy od położenia ramienia, potrzebna jest kontrola wiązki, konektorów i ewentualnego wyłącznika położenia. Bez pomiaru nie da się wskazać jednej części do wymiany.
Silnik słychać, ale mieszadło stoi. Czy uszkodzony jest pasek?
Pasek jest jednym z głównych podejrzanych, ale taki sam objaw może powodować uszkodzone koło zębate, oś lub głowica planetarna. Po odłączeniu zasilania trzeba obejrzeć cały tor przeniesienia napędu, a nie tylko wymienić pasek.
Czy można potwierdzić sprawność silnika omomierzem?
Nie. Pomiar może wykazać przerwę w uzwojeniu lub przewodzie, ale prawidłowa ciągłość nie potwierdza pracy silnika pod obciążeniem ani stanu komutatora, szczotek, izolacji i łożysk.
Dlaczego nowy pasek może szybko ulec uszkodzeniu?
Przyczyną może być pęknięte lub zużyte koło, niewłaściwe ułożenie paska, opór przekładni albo przeciążanie robota. Przed montażem nowej części sprawdź uzębienie, osie oraz swobodę ruchu mechanizmu.
Czy część z ZFP1100B/00 albo ZFP1100R/00 pasuje do ZFP1100C/00?
Nie należy wnioskować o zgodności wyłącznie z podobnej nazwy i wyglądu. Niektóre podzespoły mogą być wspólne dla rodziny FP1100, ale kompatybilność trzeba potwierdzić numerem katalogowym dla pełnego oznaczenia ZFP1100C/00. Dotyczy to szczególnie elementów obudowy i wariantów kolorystycznych.
Czy po wymianie modułu pokrętła potrzebne jest programowanie?
Nie należy zakładać tego z góry. Wymagania zależą od konstrukcji i wersji części. Przed zakupem trzeba sprawdzić, czy oferowany moduł jest kompletny, skonfigurowany i katalogowo przypisany do ZFP1100C/00.
