Części zamienne do sokowirówki typ 176 Zelmer
Części zamienne do sokowirówki Zelmer typ 176 pomagają usunąć problemy z sitkiem, pokrywą, napędem, blokadą lub silnikiem. Przed zakupem porównaj oznaczenie typu, numer części, mocowania i wymiary, ponieważ podobne elementy mogą występować w kilku wariantach.
Jak rozpoznać usterkę sokowirówki Zelmer typ 176?
Sokowirówka typ 176 składa się z układu mechanicznego, części wirujących, blokady pokrywy oraz zespołu silnika z układem regulacji pracy. Dlatego ten sam objaw może wynikać zarówno z uszkodzenia części zamiennej, jak i z nieprawidłowego montażu, zabrudzenia albo problemu elektrycznego.
| Objaw | Możliwe przyczyny | Co sprawdzić | Wniosek i następny krok |
| Silnik nie uruchamia się | Niedomknięta pokrywa, źle osadzona misa lub wkładka, uszkodzony kabłąk blokujący, przewód, wyłącznik, szczotki albo elektronika | Złożenie urządzenia, położenie kabłąka, stan zaczepów i ciągłość obwodu przy odłączonej wtyczce | Jeżeli blokada nie jest prawidłowo naciskana, wymiana silnika nie rozwiąże problemu. Uszkodzone elementy blokady należy wymienić lub naprawić zgodnie z konstrukcją konkretnego wariantu. |
| Silnik pracuje nierówno albo przerywa | Zużyte szczotki, zabrudzony komutator, luźne połączenie, uszkodzony filtr przeciwzakłóceniowy, układ regulacji obrotów lub przeciążenie przez zatkane sito | Oględziny przewodów, złączy, płytki i szczotek; sprawdzenie, czy wirnik obraca się bez zacięć; oczyszczenie sita | Sam pomiar przejścia nie potwierdza sprawności silnika pod obciążeniem. Jeżeli części mechaniczne są sprawne, dalsza diagnostyka układu zasilania i regulacji wymaga doświadczenia. |
| Sokowirówka silnie drga | Nierówno osadzone sito, nagromadzony miąższ, odkształcone lub pęknięte sito, zużyty zabierak, luz łożyska albo uszkodzona podstawa | Osadzenie sita na zabieraku, stan tarki, luz promieniowy wałka i kompletność elementów | Najpierw oczyść i ponownie zamontuj części. Jeżeli drgania pozostają bez obciążenia, podejrzane są elementy wirujące, zabierak, łożysko lub mocowanie silnika. |
| Sok słabo oddziela się od miąższu | Stępione lub zatkane sito, nieprawidłowe składniki, zbyt duże porcje, uszkodzenie tarki albo zbyt wolne obroty | Oczyść otwory sita, obejrzyj ostrza i sprawdź, czy odpad nie jest nadmiernie mokry | Mokry miąższ nie wskazuje automatycznie na awarię silnika. Jeżeli sito jest zużyte lub zdeformowane, właściwym krokiem jest jego wymiana. |
| Sok wycieka po obudowie | Pęknięta pokrywa, misa, wkładka zbiornika lub uszczelnienie, nieprawidłowe złożenie albo przepełnienie | Krawędzie elementów, miejsca styku, pęknięcia i ułożenie misy względem korpusu | Pękniętego elementu nie należy kleić w miejscu narażonym na siły odśrodkowe. Wymień część i sprawdź, czy nowy element jest przeznaczony do tego wariantu. |
| Nie działa funkcja TURBO | Uszkodzony przełącznik, przewody, regulator obrotów albo element sterujący | Najpierw sprawdź mechanikę przełącznika i połączenia, a dopiero później płytkę sterującą | Krótkie zwiększenie obrotów jest funkcją konkretnego wykonania. Brak TURBO nie oznacza automatycznie uszkodzenia silnika. |
Sito, zabierak i elementy wirujące
Sito pełni jednocześnie funkcję tarki i filtra. W czasie pracy rozdrabnia produkt, a następnie oddziela sok od miąższu. Zużycie, korozja, pęknięcie, odkształcenie albo zapchanie otworów może powodować słabsze odwirowywanie, mokre odpady, nierówną pracę i większe drgania.
Przed zamówieniem sita:
- wyjmij je po całkowitym zatrzymaniu urządzenia;
- oczyść otwory i obejrzyj całą siatkę pod dobrym oświetleniem;
- sprawdź, czy ostrza tarki nie są stępione, wyszczerbione lub odgięte;
- porównaj średnicę, wysokość, kształt mocowania i położenie na zabieraku;
- odczytaj numer części, jeżeli znajduje się na elemencie lub w wykazie części.
Dla wybranych wykonań stosowane jest sito oznaczane między innymi jako 176.0070, 00798230, C0Z000017600700000 lub 1693-2. Te oznaczenia nie powinny być przenoszone na każdy egzemplarz typu 176 bez porównania urządzenia i wymiarów. Dla konkretnego sita 176.0070 podawana jest wysokość 60 mm oraz średnice 160/93 mm, ale są to dane tego wariantu, a nie uniwersalny wymiar wszystkich sitek.
Opis katalogowy tego sita określa je jako filtr-tarkę, czyli element odpowiedzialny za rozdrabnianie składników i oddzielanie soku od miąższu. Wskazuje również, że część jest przeznaczona do wybranych modeli Zelmer, Bosch, Constructa i Rotel, a nie do wszystkich urządzeń tych marek.

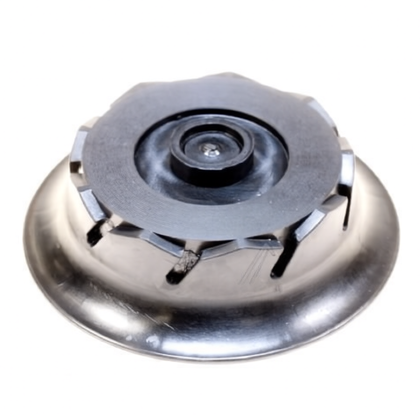

Zabierak przenosi napęd z wału silnika na sito. Jeżeli jego wypusty są starte, pęknięte albo sito ma wyczuwalny luz, silnik może pracować, ale tarcza nie będzie obracała się prawidłowo. Nie próbuj kompensować luzu prowizoryczną podkładką ani klejem. Element przenosi dynamiczne obciążenia i powinien być zastąpiony częścią o właściwym kształcie oraz sposobie mocowania.

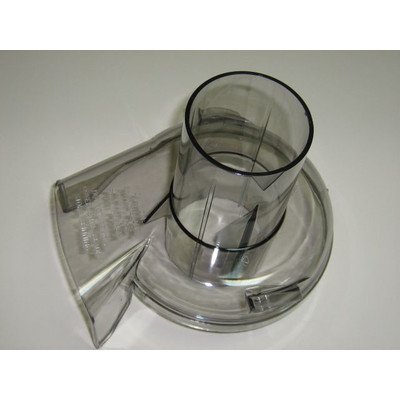

Pokrywa, misa i blokada bezpieczeństwa
Sokowirówka nie powinna zostać uruchomiona, gdy pokrywa, misa albo wkładka zbiornika nie są prawidłowo osadzone. W wykonaniu 176.6 zastosowano mechaniczne zabezpieczenie współpracujące z kabłąkiem zamykającym pokrywę. Z tego powodu brak pracy silnika może być skutkiem niedomknięcia lub uszkodzenia blokady, a nie awarii zespołu napędowego.
Przy objawie „sokowirówka jest martwa” sprawdź w tej kolejności:

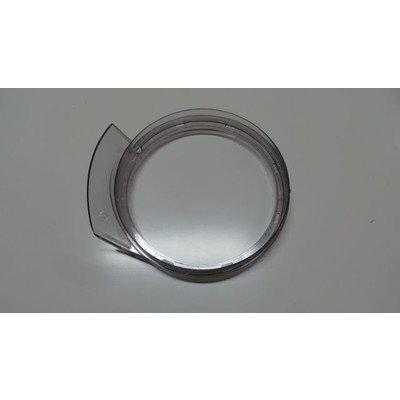

- Czy misa i wkładka zbiornika leżą stabilnie na korpusie.
- Czy pokrywa dochodzi do właściwego położenia.
- Czy kabłąk zamykający nie jest pęknięty i prawidłowo blokuje pokrywę.

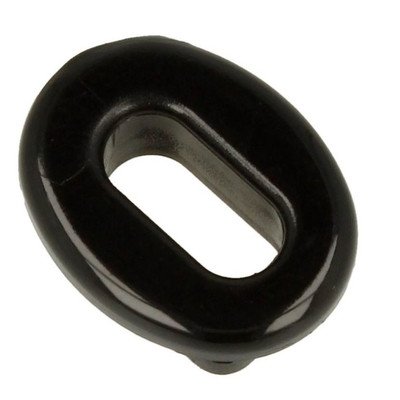

- Czy zaczepy, prowadnice i elementy blokady nie są wyłamane albo odkształcone.
- Czy po odłączeniu od sieci przewody oraz styki blokady są osadzone i nie mają śladów nadpalenia.
Pęknięta pokrywa, wyłamany zaczep lub uszkodzony kabłąk mogą powodować wyciek i jednocześnie uniemożliwiać start urządzenia. Nie mostkuj blokady na stałe. Takie obejście usuwa zabezpieczenie przed dostępem do wirującego sita i może doprowadzić do urazu.
Diagnostyka silnika i obwodu elektrycznego
Wariant 176.6 opisany w dokumentacji wykorzystuje silnik komutatorowy oraz układ regulacji pracy. Występują w nim między innymi szczotki, komutator, łożyskowanie, przewody oraz elementy układu sterowania. Nie ma jednej uniwersalnej wartości rezystancji, która potwierdzałaby sprawność całego zespołu dla każdego urządzenia typu 176.
Podstawowa kontrola przy odłączonej wtyczce może obejmować:
- oględziny przewodu, zacisków i płytki pod kątem nadpaleń, pęknięć oraz luźnych lutów;
- sprawdzenie działania mechanicznego wyłącznika i blokady;
- kontrolę szczotek po uzyskaniu dostępu do silnika — powinny przesuwać się w prowadnicach i być dociskane sprężynami;
- ocenę komutatora — silne rowki, przypalenia lub nierówna powierzchnia wymagają dalszej diagnostyki silnika;
- pomiar ciągłości przewodów i uzwojeń zgodnie ze schematem konkretnego wariantu;
- sprawdzenie, czy wał obraca się płynnie bez nadmiernego luzu i zacięć.
Pomiar ciągłości może wykazać przerwę w przewodzie, wyłączniku, szczotce lub uzwojeniu, ale nie rozstrzyga o stanie izolacji, zwarciach międzyzwojowych ani prawidłowej pracy regulatora pod obciążeniem. Jeżeli urządzenie wybija zabezpieczenie, iskrzy nietypowo, wydziela zapach spalenizny albo pracuje niestabilnie po wymianie filtra przeciwzakłóceniowego, nie wykonuj próbnych połączeń na przypadkowych przewodach.
Opisane czynności elektryczne wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Pomiary pod napięciem oraz naprawę układu sterowania powinien wykonywać wykwalifikowany serwisant.
Dostęp do części i wymiana
Elementy robocze, takie jak popychacz, pokrywa, sito, misa i wkładka zbiornika, są dostępne od góry i zwykle można je wyjąć bez otwierania podstawy. Przed demontażem odłącz urządzenie od sieci i zaczekaj, aż sito całkowicie się zatrzyma.
Dostęp do silnika, przewodów, wyłącznika i blokady zależy od wykonania obudowy. W instrukcji użytkowania 176.6 kolejność demontażu części roboczych rozpoczyna się od zwolnienia kabłąka, wyjęcia popychacza, pokrywy, sita, misy i zbiornika resztek. Elementy mające kontakt z żywnością należy umyć przed ponownym montażem. Otwieranie podstawy i ingerencja w zespół napędowy to osobny zakres prac serwisowych.
Przy wymianie części:
- rób zdjęcia połączeń przed odłączeniem przewodów;
- nie ciągnij za przewód ani za elementy lutowane;
- nie podważaj plastikowych zaczepów metalowym narzędziem w miejscu, którego nie przewiduje konstrukcja;
- podczas montażu dopilnuj pełnego osadzenia misy, wkładki, pokrywy i kabłąka;
- sprawdź ręcznie, czy sito nie ociera o misę i czy zabierak nie ma nadmiernego luzu;
- po naprawie wykonaj kontrolę bez produktu, a następnie krótki test z niewielką ilością składników.
Rozbieranie silnika, wymiana łożysk lub szczotek i prace przy płytce sterującej wymagają większego doświadczenia. Nieprawidłowo złożony silnik może szybko ulec uszkodzeniu albo spowodować niebezpieczne iskrzenie.
Jak dobrać właściwą część do typu 176?
Skrócona nazwa Zelmer typ 176 jest punktem wyjścia, ale może nie identyfikować wszystkich różnic konstrukcyjnych. Przed zakupem przygotuj:
- oznaczenie TYP z tabliczki znamionowej;
- pełny numer urządzenia, jeżeli występuje;
- numer katalogowy starej części;
- zdjęcie tabliczki znamionowej i uszkodzonego elementu;
- zdjęcia mocowania, złączy oraz strony montażu;
- wymiary tylko jako dane pomocnicze, a nie jedyne kryterium.
W starszych sokowirówkach Zelmer numer typu jest ważniejszy niż sama nazwa handlowa. W przypadku części Bosch/Zelmer porównaj również oznaczenia zapisane na elemencie, na przykład 176.0070, 176.6010, 176.0062 lub 176.0040, ale nie zakładaj, że podobny numer oznacza zamienność. Identyczne złącze, kolor tworzywa albo zbliżony wygląd mogą nie wystarczyć, jeżeli różni się mocowanie, średnica, wysokość, kierunek pracy lub współpraca z blokadą.
Dla sita 176.0070 producent i katalog części podają dodatkowe oznaczenia C0Z000017600700000, 00798230 i 1693-2. Katalog wskazuje wysokość 60 mm, średnice 160/93 mm oraz zastosowanie do wybranych modeli. Przed zakupem porównaj te dane z posiadanym sitem i pełnym oznaczeniem urządzenia.
Najbezpieczniejszy następny krok to odczytanie pełnego oznaczenia z tabliczki i porównanie go z listą modeli przy części. Jeśli oznaczenia brakuje, prześlij zdjęcie tabliczki, części oraz jej mocowania do weryfikacji przed zamówieniem.
Konserwacja sokowirówki Zelmer typ 176
Po każdym użyciu usuń miąższ z sita, misy i wkładki. Zaschnięte resztki zwiększają opory przepływu, utrudniają wyrzucanie odpadów i mogą nasilać drgania. Sito czyść miękką szczotką; nie używaj narzędzi, które mogą odgiąć siatkę lub stępić tarkę. Jednostkę napędową wycieraj wilgotną ściereczką i osuszaj, nie zanurzając jej w wodzie.
Regularnie kontroluj:
- pęknięcia pokrywy i misy;
- stan zaczepów oraz kabłąka blokującego;
- zużycie wypustów zabieraka;
- luz wałka i nietypowe dźwięki łożysk;
- długość oraz swobodę ruchu szczotek;
- ślady wilgoci, soku lub nadpalenia w części silnikowej.
Nie uruchamiaj urządzenia z uszkodzonym sitem, pękniętą pokrywą ani elementem, który nie blokuje się prawidłowo. Części wirujące pracują z dużą prędkością, dlatego uszkodzenie mechaniczne może powiększyć się podczas pracy.
FAQ
Czy brak obrotów oznacza uszkodzony silnik?
Nie. Najpierw sprawdź osadzenie misy, wkładki i pokrywy oraz działanie kabłąka blokady. Dopiero gdy mechaniczne zabezpieczenia i połączenia są prawidłowe, warto diagnozować wyłącznik, szczotki, przewody, elektronikę i sam silnik.
Czy mokry miąższ oznacza konieczność wymiany silnika?
Nie. Przyczyną może być zatkane, stępione lub odkształcone sito, niewłaściwe porcjowanie produktów albo zbyt duże obciążenie. Obejrzyj najpierw sito i sprawdź, czy jego mocowanie nie ma luzu.
Czy sito 176.0070 pasuje do każdej sokowirówki Zelmer typ 176?
Nie można tego zagwarantować wyłącznie na podstawie nazwy typu. Trzeba porównać numer części, kształt mocowania i wymiary z konkretnym urządzeniem. Oznaczenie 176.0070 dotyczy wybranych wykonań, a katalog podaje dla niego wysokość 60 mm oraz średnice 160/93 mm.
Jak sprawdzić, czy problem powoduje zabierak?
Odłącz urządzenie, wyjmij sito i obejrzyj wypusty zabieraka. Jeżeli są starte, pęknięte albo sito obraca się z wyczuwalnym luzem względem wału, zabierak może nie przenosić napędu. Nie oceniaj go podczas pracy urządzenia.
Czy można zmostkować blokadę pokrywy na czas testu?
Nie. Blokada chroni przed dostępem do wirującego sita i nie powinna być obchodzona ani trwale mostkowana. Jeżeli mechanizm nie działa, należy znaleźć przyczynę w montażu, zaczepie, kabłąku lub wyłączniku bezpieczeństwa.
Jakie oznaczenie podać przy doborze części?
Podaj pełne oznaczenie typu z tabliczki znamionowej, numer katalogowy starej części oraz zdjęcia urządzenia i mocowania. Sam skrócony opis „Zelmer 176” albo podobieństwo elementu na zdjęciu może nie wystarczyć do potwierdzenia zgodności.
