Części zamienne do sokowirówki typ 177 Zelmer
Części zamienne do sokowirówki Zelmer typ 177 pozwalają usunąć między innymi problemy z sitkiem, napędem, stabilizacją obrotów, obudową lub popychaczem. Przed zakupem sprawdź pełne oznaczenie urządzenia, w tym końcówkę wersji, ponieważ wykonania 177.B, 177.T i 177.TSL mogą różnić się wyposażeniem oraz elementami elektrycznymi.
Części do sokowirówki Zelmer typ 177 – co warto sprawdzić przed zakupem?
Zelmer typ 177 jest sokowirówką odśrodkową z silnikiem komutatorowym. Sito z tarką osadza się na zabieraku wału silnika, a miskę, korpus i pokrywę utrzymują dwa boczne zamki. Występują co najmniej wersje 177.B, 177.T i 177.TSL. Nie należy traktować samego numeru „177” jako pełnego potwierdzenia zgodności części, zwłaszcza przy zakupie wyłącznika, stabilizatora obrotów lub elementów napędu.
W dokumentacji serwisowej modeli 177.B i 177.T wymieniono między innymi sito kompletne, zabierak, silnik, stabilizator, pokrywę, korpus, miskę na sok, zbiornik resztek, wyłącznik oraz elementy łożyskowania. Numery części występujące w starszej dokumentacji mogły zostać zastąpione nowszymi oznaczeniami, dlatego zgodność trzeba potwierdzić katalogowo.
Objaw, możliwa przyczyna i sposób sprawdzenia
| Objaw | Co może być przyczyną | Co sprawdzić | Jak rozumieć wynik |
| Sokowirówka nie uruchamia się lub pracuje z przerwami | gniazdo, przewód zasilający, wyłącznik, połączenia wewnętrzne, stabilizator albo silnik | Najpierw sprawdź gniazdo innym odbiornikiem oraz obejrzyj przewód i wtyczkę. Po odłączeniu urządzenia można zbadać ciągłość przewodu i wyłącznika | Brak ciągłości wskazuje miejsce przerwy, ale prawidłowy wynik nie potwierdza sprawności stabilizatora ani silnika pod obciążeniem |
| Silne drgania pojawiają się podczas wyciskania | nierównomiernie nagromadzony miąższ, niedrożne, zdeformowane lub niewłaściwie osadzone sito, luz napędu albo łożysk | Zatrzymaj urządzenie, odłącz je, zdejmij sito i dokładnie je oczyść. Obejrzyj obrzeże, tarkę, siatkę i gniazdo zabieraka | Ustąpienie drgań po oczyszczeniu wskazuje na niewyważenie osadem. Drgania czystego sita wymagają kontroli jego geometrii, osadzenia i napędu |
| Trzeba bardzo mocno naciskać popychacz | stępione lub zużyte zęby tarki, zapchana siatka, zbyt duże kawałki albo przeciążanie wsadu | Oczyść sito i obejrzyj zęby tarki w dobrym świetle. Porównaj ich stan na całym obwodzie | Jeżeli drożne sito nadal słabo rozdrabnia, a zęby są zaokrąglone lub uszkodzone, uzasadniona może być wymiana kompletnego sita |
| W soku znajduje się dużo stałych resztek | pęknięte, rozciągnięte lub skorodowane otwory sita, nieprawidłowe złożenie albo praca z przepełnionym sitem | Po umyciu obejrzyj siatkę z obu stron pod światło, zwracając uwagę na wyrwy i odkształcenia | Uszkodzona siatka kwalifikuje sito do wymiany. Sam mokry miąższ nie jest jednak dowodem jego uszkodzenia |
| Pokrywa ociera o wirujące sito | zdeformowana pokrywa, krzywe sito, błędne osadzenie miski lub sita | Bez uruchamiania urządzenia sprawdź, czy części leżą równo, a sito nie ma bicia ani wygiętego obrzeża | Nie używaj urządzenia, jeśli po poprawnym montażu nadal występuje kontakt elementów. Przy wysokich obrotach uszkodzona część może się rozpaść |
| Silnik pracuje głośno także bez wsadu | zużyte łożysko toczne, łożysko ślizgowe, uszkodzony amortyzator łożyska, ocieranie lub problem z wirnikiem | Po zdjęciu części roboczych sprawdź ręcznie, przy odłączonym zasilaniu, czy wał obraca się swobodnie i bez wyczuwalnego luzu promieniowego | Chropowaty obrót, wyraźny luz lub ślady ocierania kierują diagnostykę na łożyskowanie. Hałas wyłącznie pod obciążeniem może mieć inną przyczynę |
| Obroty falują albo urządzenie nadmiernie się rozbiega | uszkodzenie stabilizatora, połączeń, szczotek, komutatora lub uzwojeń | Sprawdź zaciski, szczotki i komutator. Pomiar obrotów oraz test stabilizatora wykonuje się zgodnie ze schematem właściwej wersji | Stabilizator nie powinien być kupowany wyłącznie na podstawie falowania obrotów, dopóki nie zostaną wykluczone szczotki, połączenia i silnik |
Drgania nie zawsze oznaczają zużyte łożyska
W pierwszej kolejności należy wyłączyć sokowirówkę, odłączyć przewód od sieci i sprawdzić sito. Nagromadzenie miąższu po jednej stronie tworzy niewyważenie, które przy dużej prędkości powoduje silne drgania. W wersjach wyposażonych w funkcję Turbo służy ona do krótkotrwałego oczyszczania sita podczas pracy, ale nie zastępuje mycia i nie naprawi sita wygiętego lub pękniętego.
Czyste sito połóż na równej powierzchni i obejrzyj jego obrzeże. Sprawdź również, czy nie ma wgnieceń, rozerwanych oczek, korozji oraz luzu w miejscu współpracy z zabierakiem. Nie prostuj sita młotkiem ani kombinerkami. Nawet niewielka utrata współosiowości może ujawnić się dopiero przy wysokich obrotach.
Jeżeli sito jest równe i prawidłowo osadzone, kolejnymi podejrzanymi są zabierak oraz łożyskowanie silnika. Nie należy od razu wymieniać silnika: podobne objawy może wywołać zużyty element mocujący, amortyzator łożyska albo kontakt zdeformowanej pokrywy z sitem.
Jak sprawdzić silnik, wyłącznik i stabilizator obrotów?
Przed pomiarem rezystancji urządzenie musi być odłączone od sieci, a badany obwód odseparowany od pozostałych połączeń. Pomiar przez kompletnie złożone urządzenie może prowadzić do błędnej interpretacji, ponieważ miernik obejmie równolegle wyłącznik, stabilizator i uzwojenia.
Podstawowe kontrole obejmują:
- przewód zasilający – ciągłość każdej żyły od bolca wtyczki do właściwego zacisku oraz brak przerwy ujawniającej się podczas delikatnego poruszania przewodem;
- wyłącznik – przejście między właściwymi zaciskami po ustawieniu pozycji roboczej; wersje 177.B i 177.T mają różne wykonania wyłącznika;
- szczotki silnika – swobodne przesuwanie w prowadnicach, równomierne zużycie i brak nadpaleń przewodów; dokumentacja serwisowa 177.B i 177.T wskazuje wymianę szczotki krótszej niż 6 mm;
- komutator – brak głębokich rowków, wypaleń, podniesionych lamelek i intensywnego miejscowego przebarwienia;
- uzwojenia – brak przerwy oraz porównanie wyniku z dokumentacją właściwego silnika.

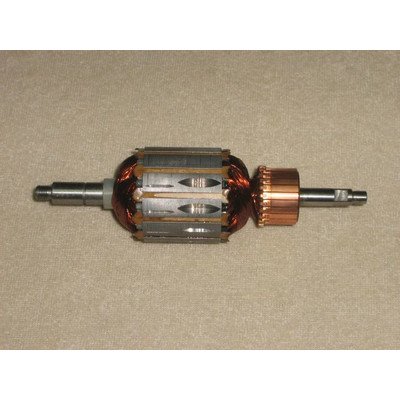

Dla silnika 389.1 stosowanego w udokumentowanych wersjach 177.B i 177.T podano rezystancję wirnika 8,9 Ω ±10% oraz pojedynczej cewki stojana 4,3 Ω ±10%. Te wartości nie są uniwersalne dla każdego urządzenia oznaczonego typem 177. Rezystancja przewodów pomiarowych ma znaczenie przy tak niskich wartościach, dlatego przed badaniem należy zewrzeć sondy i uwzględnić ich opór.
Prawidłowa rezystancja nie wyklucza zwarcia międzyzwojowego, które może ujawniać się dopiero podczas pracy jako przegrzewanie, spadek momentu, nierówne obroty lub nadmierne iskrzenie. Kontrola wirnika pod tym kątem wymaga odpowiednich przyrządów i doświadczenia.
Test stabilizatora obejmuje pracę z napięciem sieciowym i pomiar prędkości obrotowej. Dokumentacja 177.B i 177.T przewiduje około 6000 obr./min z tolerancją ±10% dla wskazanego w niej stabilizatora. Nie jest to bezpieczny test do wykonania przez użytkownika na otwartym urządzeniu.
Pomiary pod napięciem, uruchamianie niezabudowanego silnika oraz naprawa stabilizatora wymagają kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Dostęp do sita, obudowy i napędu
Do części mających kontakt z żywnością można dostać się bez otwierania zespołu napędowego:
- Wyłącz urządzenie, wyjmij wtyczkę i poczekaj na całkowite zatrzymanie sita.
- Wyjmij popychacz i zwolnij dwie boczne dźwignie.
- Zdejmij pokrywę oraz korpus prowadzący resztki.
- Zdejmij miskę na sok razem z sitem, trzymając elementy stabilnie i bez podważania tarki.
- Oddziel sito, umyj części i sprawdź miejsca osadzenia na zabieraku.
Dostęp do silnika, wyłącznika i stabilizatora wymaga odwrócenia urządzenia i rozebrania dolnej części obudowy. Przed odłączeniem konektorów trzeba udokumentować ich położenie. Podczas ponownego montażu przewody muszą wrócić do prowadnic i nie mogą stykać się z wirującym wałem, zabierakiem ani innymi ruchomymi częściami.

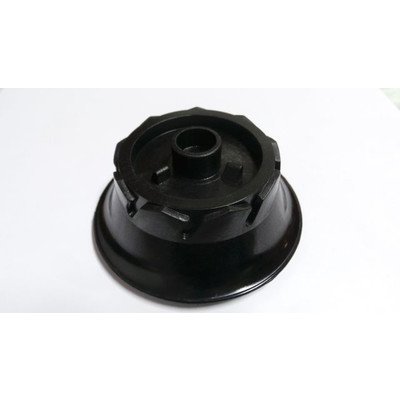

Zabierak jest nakręcony na wał silnika. Jego demontaż wymaga prawidłowego zablokowania wirnika; chwytanie wału szczypcami może uszkodzić powierzchnię, łożyskowanie lub uzwojenia. Naprawę wewnętrznego zespołu napędowego należy prowadzić według dokumentacji odpowiedniej wersji.
Czyszczenie i eksploatacja bez uszkadzania części
Sito, miskę, pokrywę, korpus, zbiornik resztek i popychacz myj bezpośrednio po użyciu, zanim sok i miąższ zaschną w otworach. Jednostkę napędową czyść wilgotną ściereczką – nie wolno zanurzać jej w wodzie.
Do siatki używaj miękkiej szczoteczki. Metalowe narzędzia mogą uszkodzić oczka albo stępić tarkę. Przebarwienie tworzywa po marchwi lub burakach nie musi oznaczać uszkodzenia wymagającego wymiany.
Dla typu 177 podano pracę krótkotrwałą S2-15: po maksymalnie 15 minutach pracy urządzenie powinno stygnąć przez około 30 minut przed ponownym uruchomieniem. Przegrzewanie mimo zachowania cyklu pracy wymaga sprawdzenia drożności, oporów mechanicznych, szczotek, komutatora i uzwojeń.
Jak dobrać część do Zelmera typ 177?
Odczytaj całą tabliczkę znamionową, a nie tylko duży napis „Typ 177”. Szczególnie ważna jest końcówka wykonania, na przykład 177.B, 177.T lub 177.TSL. W udokumentowanych wersjach B i T różni się między innymi wyłącznik, a funkcja Turbo nie występuje w każdym wykonaniu.
Przy doborze porównaj:
- pełny typ i wszystkie dodatkowe oznaczenia z tabliczki;
- numer fabryczny starej części, jeśli pozostaje czytelny;
- kształt, wymiary i sposób mocowania;
- liczbę pozycji oraz funkcje wyłącznika;
- złącza i schemat połączeń części elektrycznej;
- wersję silnika lub stabilizatora, a nie tylko wygląd płytki;
- stan elementów współpracujących, zwłaszcza zabieraka i gniazda sita.
Samo podobieństwo zdjęcia nie potwierdza zgodności. Przykładowo sitko może pasować wymiarowo do miski, ale mieć inne osadzenie lub współpracować z innym zabierakiem. Przy nieczytelnej tabliczce przygotuj zdjęcie całego urządzenia, starej części, mocowania i wszystkich zachowanych oznaczeń.
Pozostałe grupy podzespołów można znaleźć w kategorii części do sokowirówek i wyciskarek Zelmer, jednak wybór części nadal trzeba potwierdzić dla pełnego wariantu typu 177.
FAQ – części i naprawa sokowirówki Zelmer typ 177
Czy silne drgania oznaczają, że trzeba wymienić silnik?
Nie. Najpierw oczyść sito i sprawdź jego osadzenie, kształt oraz stan siatki. Dopiero gdy czyste i nieuszkodzone sito nadal drga, należy skontrolować zabierak, mocowanie silnika i łożyska.
Dlaczego sokowirówka wymaga coraz mocniejszego dociskania produktów?
Przyczyną może być zatkana siatka albo zużycie zębów tarki w kompletnym sicie. Najpierw dokładnie wyczyść część. Jeżeli oczka są drożne, lecz zęby są zaokrąglone lub wykruszone, sito może wymagać wymiany.
Czy mokry miąższ świadczy o uszkodzonym sitku?
Nie zawsze. Wynik zależy również od rodzaju i dojrzałości produktów, wielkości kawałków, tempa podawania oraz drożności sita. Uszkodzenie jest bardziej prawdopodobne, gdy widać wyrwane oczka, korozję, deformację albo wyraźnie zużytą tarkę.
Czy można używać sokowirówki, gdy pokrywa ociera o sito?
Nie. Najpierw sprawdź prawidłowe ułożenie miski, sita, korpusu i pokrywy. Jeśli kontakt nadal występuje, zdeformowaną część należy wymienić przed ponownym uruchomieniem urządzenia.
Czy każde urządzenie Zelmer typ 177 ma funkcję Turbo?
Nie. Dokumentacja rozróżnia wykonania 177.B, 177.T i 177.TSL, a zastosowane wyłączniki oraz funkcje mogą się różnić. Przed zakupem wyłącznika lub stabilizatora trzeba odczytać pełną końcówkę typu.
Czy pomiar rezystancji potwierdza sprawność silnika?
Nie w pełni. Pozwala wykryć przerwę lub znaczną nieprawidłowość uzwojenia, ale może nie ujawnić zwarcia międzyzwojowego, problemu pojawiającego się po nagrzaniu, zużycia łożysk ani niewłaściwej pracy pod obciążeniem.
