Części zamienne do sokowirówki typ 277 Zelmer
Części zamienne do sokowirówki Zelmer typ 277 obejmują między innymi sitka z tarką, zabieraki, miski, pokrywy oraz elementy silnika. Niska wydajność, wibracje, ocieranie lub brak rozruchu wymagają sprawdzenia kilku możliwych przyczyn. Przed zakupem odczytaj z tabliczki pełny typ urządzenia, ponieważ wersje 277.8, 277.8A, 277.8B, 277.8BSL i 277.8SL mogą różnić się podzespołami.
Jak rozpoznać właściwą część do sokowirówki Zelmer typ 277?
W sokowirówkach tej rodziny sito z tarką jest osadzane na wale silnika za pośrednictwem zabieraka. Nad nim znajdują się miska zbierająca sok i pokrywa, a całość jest dociskana zamkami do podstawy. Wewnątrz podstawy pracuje silnik komutatorowy ze szczotkami oraz elektronicznym stabilizatorem obrotów. Taka budowa ułatwia powiązanie objawu z określoną grupą części, ale sam objaw nie przesądza jeszcze o zakupie podzespołu.
Oznaczenie typ 277 obejmuje kilka wykonań. Przed zamówieniem sprawdź pełny zapis z tabliczki znamionowej, na przykład 277.8A albo 277.8B. Różnice mogą dotyczyć silnika, wyłącznika, płytki sterowania, stabilizatora oraz elementów obudowy. Numer wybity na starej części jest pomocny, lecz powinien zostać potwierdzony zgodnością katalogową z konkretnym wykonaniem urządzenia.
Objawy usterki i kolejność sprawdzania
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Mało soku, bardzo mokre odpady albo konieczność mocnego naciskania popychacza | Zapchane oczka sita, zużyte ząbki tarki, zbyt szybkie podawanie składników, niewłaściwe osadzenie sita | Umyj sito miękką szczotką, obejrzyj tarkę pod światło i sprawdź, czy sito równo siedzi na zabieraku | Poprawa po czyszczeniu wskazuje na niedrożność. Gładkie lub wykruszone ząbki przemawiają za wymianą kompletnego sita |
| W soku znajduje się dużo większych cząstek miąższu | Rozerwane, powiększone lub skorodowane otwory sita | Obejrzyj całą siatkę przy dobrym oświetleniu, zwłaszcza okolice połączenia z tarką | Uszkodzonego sita nie należy dalej używać ani prostować prowizorycznie — przy wysokich obrotach może się rozpaść |
| Pokrywa ociera o wirujące sito | Zdeformowana pokrywa, skrzywione sito, źle osadzona miska lub sito | Odłącz urządzenie, zdejmij górne elementy i sprawdź, czy nie mają pęknięć, odkształceń oraz śladów tarcia | Widoczne ocieranie wyklucza dalszą pracę. Trzeba ustalić, który element utracił geometrię, zamiast wymieniać samą pokrywę na próbę |
| Silne drgania pojawiają się po włożeniu produktów | Nierównomiernie oblepione lub odkształcone sito, luźny zabierak, nieprawidłowy montaż, zużycie łożysk | Oczyść sito, osadź je ponownie i skontroluj jego obrzeże. Po zdjęciu sita sprawdź ręką luz wału i płynność jego ruchu | Drgania znikające po czyszczeniu wynikają zwykle z niewyważenia osadem. Luz, chrobot lub opór wału kierują diagnostykę w stronę napędu |
| Silnik pracuje głośno także bez sita | Zużyte łożysko kulkowe lub ślizgowe, uszkodzony wirnik albo ocieranie wewnątrz silnika | Po odłączeniu zasilania sprawdź luz wału i posłuchaj, czy podczas ręcznego obracania występuje szuranie | Taki test wykrywa wyraźne uszkodzenia mechaniczne, ale nie potwierdza pełnej sprawności silnika pod obciążeniem |
| Urządzenie nie włącza się lub przerywa pracę | Przewód zasilający, wyłącznik, połączenia wewnętrzne, zawieszone szczotki, stabilizator albo uzwojenia silnika | Najpierw wyklucz niesprawne gniazdo i uszkodzenie przewodu. Dalsze pomiary wykonuje się po otwarciu podstawy i odłączeniu badanego elementu od obwodu | Ciągłość przewodu lub uzwojenia nie wyklucza zwarcia międzyzwojowego ani usterki występującej dopiero podczas pracy |

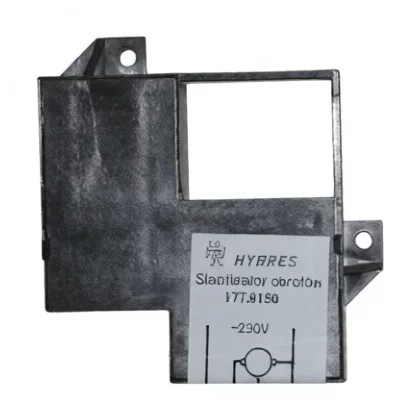

| Silnik gwałtownie zwiększa obroty bez obciążenia | Uszkodzenie stabilizatora obrotów, czujnika lub ich połączeń | Natychmiast wyłącz urządzenie. Diagnostyka wymaga sprawdzenia układu według schematu właściwej wersji | Nie należy uruchamiać sokowirówki ze zdjętą obudową ani zastępować stabilizatora przypadkowym regulatorem |
Sitko, zabierak czy silnik — jak odróżnić usterkę?
Jeżeli napęd brzmi normalnie, ale owoce wymagają coraz większego nacisku, zacznij od dokładnego umycia sita i oceny ząbków tarki. W dokumentacji wersji 277.8B i 277.8BSL zużycie ząbków wskazano jako przyczynę nadmiernego nacisku na popychacz, natomiast uszkodzone otwory sita powiązano z obecnością resztek stałych w soku.
Zabierak przenosi napęd z wału na sito. Jego pęknięcie, wyrobione powierzchnie współpracujące albo niedokręcenie może powodować nierówne osadzenie sita, ślizganie napędu i wibracje. Przed wymianą sprawdź również gniazdo sita — nowy zabierak nie usunie problemu, jeżeli uszkodzone jest mocowanie po stronie sita.
Uszkodzenia łożysk zwykle pozostają słyszalne po zdjęciu sita i miski. Jeżeli hałas pojawia się dopiero po zamontowaniu górnego zespołu, bardziej prawdopodobne są deformacja sita, pokrywy, miski albo niewłaściwe osadzenie części.
Pomiary silnika i instalacji elektrycznej
Pomiary rezystancji wykonuje się przy wtyczce wyjętej z gniazda, po odłączeniu badanego elementu od pozostałej instalacji. Pomiar części pozostawionej w obwodzie może obejmować wyłącznik, stabilizator i połączenia równoległe, przez co wynik będzie mylący.
Dla silnika 390.1 stosowanego w udokumentowanych wersjach 277.8B i 277.8BSL podano rezystancję wirnika 9 Ω ±10% oraz pojedynczej cewki stojana 4,3 Ω ±10%. Wartości te nie są uniwersalne dla wszystkich odmian typu 277 ani dla silników pochodzących z innych urządzeń. Przed ich wykorzystaniem trzeba potwierdzić oznaczenie silnika.
- Wynik nieskończony wskazuje na przerwę w uzwojeniu, przewodzie pomiarowym albo połączeniu.
- Znaczna różnica względem danych właściwego silnika wymaga sprawdzenia uzwojenia i styków.
- Prawidłowa rezystancja nie wyklucza zwarcia między zwojami, uszkodzenia izolacji ani problemu pojawiającego się po rozgrzaniu.
- Wirnik warto dodatkowo ocenić pod kątem nadpaleń, nierównego zużycia komutatora i luźnych połączeń uzwojenia.
W silniku 390.1 szczotka krótsza niż 6 mm jest według procedury serwisowej kwalifikowana do wymiany. Szczotki powinny swobodnie przesuwać się w oprawach i przylegać do komutatora. Nadmierne iskrzenie może jednak wynikać także z uszkodzenia wirnika lub zużycia komutatora, dlatego sama wymiana szczotek nie zawsze rozwiąże problem.
Pomiary w pracującym urządzeniu, regulacja obrotów i kontrola stabilizatora przy napięciu sieciowym są przeznaczone dla wykwalifikowanego serwisanta. Wymagają odpowiednich kwalifikacji, narzędzi pomiarowych i zabezpieczenia przed kontaktem z częściami pod napięciem oraz wirującym wałem.
Jak dostać się do części?
Do elementów mających kontakt z żywnością można dostać się bez rozkręcania podstawy:
- Wyjmij wtyczkę z gniazda i poczekaj na całkowite zatrzymanie sita.
- Zdejmij popychacz i miskę podającą.
- Zwolnij oba zamki mocujące pokrywę.
- Zdejmij pokrywę, a następnie miskę na sok wraz z sitem.
- Oczyść elementy i sprawdź pęknięcia, deformacje, zużycie tarki oraz stan mocowania sita.
Nie podważaj sita metalowym narzędziem opartym o cienką krawędź miski. Może to zdeformować część, która później zacznie ocierać podczas pracy. Przy ponownym montażu sito powinno zostać osadzone centralnie na zabieraku i dociśnięte równomiernie.
Dostęp do wyłącznika, przewodu, stabilizatora i silnika wymaga odwrócenia urządzenia oraz rozebrania podstawy. W wersjach 277.8B i 277.8BSL kolejność obejmuje zdjęcie dolnego wspornika i odciążki przewodu, wyjęcie płytki z wyłącznikiem, odłączenie oznaczonych przewodów, a następnie wymontowanie silnika. Przewody trzeba przed rozłączeniem oznaczyć lub sfotografować i po montażu poprowadzić tak, aby nie mogły dotknąć części wirujących.
Zabierak jest nakręcony na wał. Jego demontaż wymaga prawidłowego zablokowania wału odpowiednim narzędziem. Nie należy chwytać szczypcami powierzchni wału, komutatora ani elementów czujnika obrotów, ponieważ ich uszkodzenie może spowodować bicie wirnika lub nieprawidłową stabilizację.
Co sprawdzić po wymianie?
Przed podłączeniem sokowirówki upewnij się, że przewód jest zamocowany w odciążce, połączenia są zgodne z wykonaniem urządzenia, a żadna żyła nie znajduje się przy wale. Załóż miskę, sito i pokrywę, zamknij zamki i ręcznie sprawdź, czy sito nie ociera.
Pierwszą próbę wykonaj bez produktów. Urządzenie powinno pracować bez gwałtownych zmian obrotów, ocierania i silnych drgań. Następnie przeprowadź krótką próbę z niewielką ilością składników. Jeżeli pojawi się zapach przegrzanej izolacji, intensywne iskrzenie, samoczynne rozpędzanie lub wibracje, natychmiast przerwij test.
Jak ograniczyć zużycie części?
- Myj sito od razu po zakończeniu pracy, zanim miąższ zaschnie w oczkach.
- Używaj miękkiej szczotki z tworzywa; druciana szczotka może uszkodzić siatkę i powierzchnię tarki.
- Nie wkładaj dłoni ani sztućców do otworu wsadowego — produkty dociskaj wyłącznie popychaczem.
- Nie pracuj z pękniętym, skorodowanym lub odkształconym sitem.
- Podawaj składniki stopniowo. Nadmierny nacisk nie zwiększa wydajności, natomiast obciąża sito, zabierak i silnik.
- Nie zanurzaj podstawy z silnikiem w wodzie. Jeżeli sok dostał się do wnętrza, nie uruchamiaj urządzenia przed sprawdzeniem i osuszeniem napędu.
Dobór części do właściwej wersji
Na tabliczce znamionowej odczytaj pełne oznaczenie TYP, bez pomijania cyfr i liter występujących po 277. W tej rodzinie spotykane są między innymi wykonania 277.8, 277.8A, 277.8B, 277.8BSL i 277.8SL. Identycznie wyglądające pokrywy, płytki lub silniki mogą mieć inne mocowania i numery katalogowe.

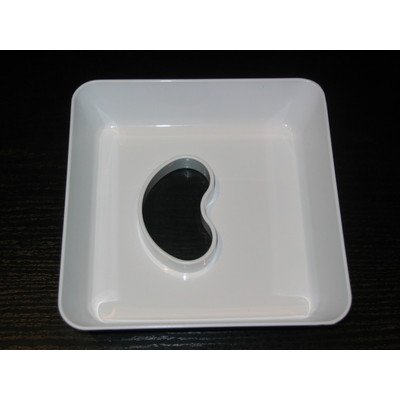

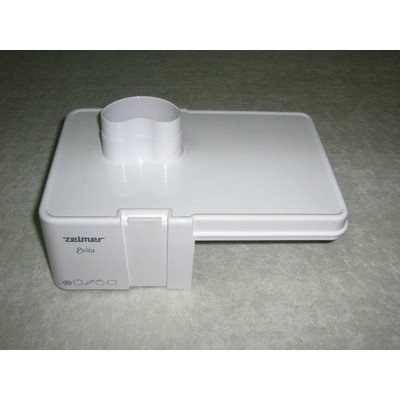

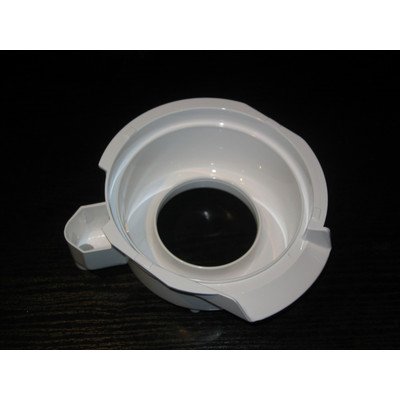

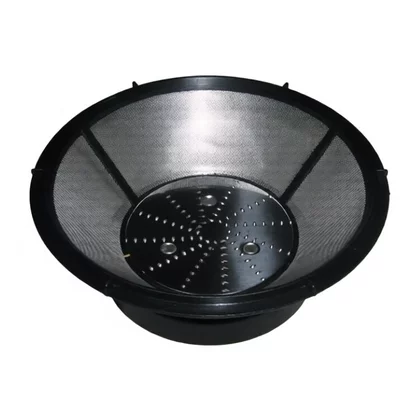

Dla przykładu dokumentacja 277.8B i 277.8BSL wymienia kompletne sito 177.5020, miskę 277.0016, miskę na sok 277.0004 oraz pokrywę 277.8010. Nie oznacza to automatycznie zgodności tych numerów z każdą odmianą typu 277. Przy silniku, stabilizatorze i wyłączniku należy dodatkowo porównać oznaczenie starego podzespołu, układ złączy i zgodność katalogową.
Jeżeli tabliczka wskazuje inną rodzinę urządzenia, sprawdź części do sokowirówek i wyciskarek Zelmer. Do potwierdzenia doboru przygotuj zdjęcie całej tabliczki oraz starej części z widocznym numerem, mocowaniem i złączami.
FAQ – części do sokowirówki Zelmer typ 277
Czy mokry miąższ oznacza, że trzeba wymienić sito?
Nie zawsze. Najpierw oczyść wszystkie oczka, sprawdź sposób podawania produktów i poprawne osadzenie sita. Wymiana jest uzasadniona, gdy tarka ma zużyte ząbki, siatka jest uszkodzona albo czyszczenie nie przywraca prawidłowej pracy.
Czy można używać sokowirówki z lekko skrzywionym sitkiem?
Nie. Odkształcone sito może ocierać o pokrywę, wywoływać silne drgania i ulec dalszemu rozerwaniu przy wysokich obrotach. Takiego elementu nie należy prostować i ponownie montować.
Dlaczego silnik działa, ale sito się ślizga?
Sprawdź dopasowanie sita do zabieraka oraz stan obu powierzchni współpracujących. Zużyty lub pęknięty zabierak może obracać się z wałem, lecz nie przenosić prawidłowo momentu na sito.
Czy prawidłowa rezystancja oznacza, że silnik jest sprawny?
Nie. Omomierz pomaga wykryć przerwę i część poważnych uszkodzeń, ale nie wyklucza zwarcia międzyzwojowego, problemu z komutatorem, łożyskami ani usterki ujawniającej się po rozgrzaniu.
Czy każda część oznaczona jako Zelmer 277 będzie pasować?
Nie. Należy uwzględnić pełne wykonanie zapisane na tabliczce, na przykład 277.8B lub 277.8SL, oraz numer starej części. Szczególnej weryfikacji wymagają silniki, stabilizatory, wyłączniki, płytki i elementy obudowy.
