Części zamienne do sokowirówki typ 476 Zelmer
Części do sokowirówki Zelmer typ 476 dobiera się na podstawie objawu, budowy urządzenia i oznaczenia elementu, nie tylko jego wyglądu. Sitko, zabierak, wkładka miski, kabłąk, przełącznik, stabilizator i części silnika mogą powodować podobne problemy, dlatego przed zakupem warto sprawdzić montaż, stan mechaniczny oraz pełne dane urządzenia.
Jak działa sokowirówka Zelmer typ 476?
Model typ 476 wykorzystuje silnik komutatorowy z elektronicznym stabilizatorem obrotów. Silnik napędza kompletne sito przez zabierak, a misa, wkładka miski, pokrywa i kabłąk utrzymują elementy w prawidłowym położeniu. Urządzenie ma przełącznik I-0-II, przycisk TURBO oraz mikrowyłącznik bezpieczeństwa, który uniemożliwia pracę przy nieprawidłowo zamontowanej misie, wkładce zbiornika lub pokrywie.
W dokumentacji serwisowej dla tej wersji podano napięcie znamionowe 230 V, moc 450 W oraz dwa zakresy stabilizowanych obrotów. Nie należy jednak przenosić tych danych na inne urządzenia Zelmer tylko dlatego, że mają podobną obudowę. Przy zakupie części decydujące są oznaczenie typu, symbol fabryczny elementu i zgodność z konkretnym wykonaniem.
Objaw, przyczyna i następny krok
| Objaw | Możliwe przyczyny | Co sprawdzić | Następny krok |
| Sokowirówka nie uruchamia się | Brak zasilania, uszkodzony przewód, przełącznik, mikrowyłącznik blokady, stabilizator albo silnik | Gniazdo i przewód, prawidłowe zamknięcie kabłąka, położenie misy i pokrywy; po odłączeniu od sieci także widoczne połączenia | Jeśli mechaniczne blokady są poprawne, diagnostyka przewodu, przełącznika i mikrowyłącznika wymaga dostępu do wnętrza |
| Urządzenie pracuje z przerwami | Luźne połączenie, zużyte lub zawieszone szczotki, zabrudzony komutator, uszkodzony przełącznik albo silnik | Czy przerwy zależą od poruszania przewodem, położenia kabłąka lub obciążenia; stan szczotek i komutatora po demontażu | Najpierw usuń przyczynę połączeniową i sprawdź szczotki, zanim wymienisz cały silnik |
| Silnik głośno pracuje | Zużyte łożyska, ocieranie elementów wirujących, uszkodzone sito lub zabierak | Po odłączeniu od sieci obróć wałek i sprawdź, czy nie ma wyczuwalnego luzu, zacięć lub ocierania; obejrzyj sito | Przy hałasie zależnym od obrotów potrzebna jest kontrola silnika i łożysk; przy ocieraniu sprawdź również komplet sita i wkładkę |
| Sokowirówka mocno drga | Wgniecione lub zdeformowane sito, nierównomiernie rozmieszczone resztki, nieprawidłowo osadzona misa albo wkładka | Oczyść sito, sprawdź jego powierzchnię, otwory, tarczę i osadzenie na zabieraku; upewnij się, że żebro wkładki trafia w odpowiednie wycięcie misy | Jeśli drgania pozostają po czyszczeniu, uszkodzone sito lub element ustalający należy wymienić |
| Trzeba mocno naciskać popychacz | Zatkane sito, zbyt miękkie lub nieodpowiednio przygotowane produkty, zużyte ząbki tarki sita | Stan i drożność sita oraz ostrość ząbków; sprawdź, czy problem występuje także przy innych produktach | Najpierw oczyść sito i zmień sposób przygotowania produktów; zużyte ząbki wskazują na wymianę sita kompletnego |
| W soku pojawia się dużo stałych resztek | Uszkodzone lub powiększone otwory sita, pęknięcie albo deformacja elementu | Obejrzyj sito pod światło i sprawdź, czy otwory nie są rozciągnięte, pęknięte lub zatkane | Uszkodzonego sita nie należy prostować ani dalej używać; właściwym rozwiązaniem jest zgodny komplet sita |
| Pokrywa ociera o sito | Zdeformowana pokrywa, nieprawidłowo założona wkładka, uszkodzone żebro ustalające lub krzywe sito | Zdejmij zasilanie, rozbierz część roboczą i sprawdź kolejno pokrywę, wkładkę, misę oraz sito | Wymień tylko element potwierdzony oględzinami; nie dokładaj podkładek ani nie używaj urządzenia z ocieraniem |
| Sok wycieka lub rozpryskuje się | Pęknięta misa, pokrywa albo pojemnik, złe osadzenie elementów, przepełnienie lub zatkanie odpływu | Sprawdź, skąd dokładnie pojawia się ciecz; obejrzyj pęknięcia, odkształcenia i położenie misy względem korpusu | Pęknięte elementy wykonane z tworzywa lub uszkodzoną misę wymień na część zgodną z typem urządzenia |
Gdy urządzenie nie działa
Najpierw podłącz do sprawnego gniazda i sprawdź, czy wtyczka oraz przewód nie mają uszkodzeń. Nie rozbieraj urządzenia podłączonego do sieci. Jeżeli silnik nie reaguje, upewnij się, że misa, wkładka i pokrywa są osadzone prawidłowo, a kabłąk dociska zespół. W typie 476 bezpieczeństwo pracy zależy od mechanicznego uruchomienia mikrowyłącznika.
Jeżeli po prawidłowym złożeniu nadal nie ma reakcji, podobny objaw może powodować przełącznik I-0-II, przełącznik drugiego biegu, mikrowyłącznik, przerwany przewód, płytka stabilizatora lub silnik. Sam pomiar ciągłości przełącznika nie potwierdza sprawności całego układu: nie wykrywa na przykład problemu z mechanicznym dociskiem mikrowyłącznika, luźnego konektora ani uszkodzenia silnika pod obciążeniem.
Pomiar przewodów i przełączników wykonuje się po odłączeniu wtyczki, rozładowaniu ewentualnych elementów oraz odłączeniu badanego elementu od układu, aby inne części nie zafałszowały wyniku. Należy porównywać styki przełącznika w pozycjach 0, I i II ze schematem właściwym dla urządzenia. Nie wolno zwierać mikrowyłącznika na stałe ani uruchamiać sokowirówki ze zdjętymi osłonami.
Kontrola sita, zabieraka i misy
Sito jest jednocześnie elementem rozdrabniającym i filtrującym. Zatkane otwory mogą obniżyć wydajność, zwiększyć nacisk popychacza i wywołać drgania, ale samo zatkanie nie oznacza jeszcze konieczności wymiany. Po odłączeniu zasilania wyjmij sito z misy, usuń resztki miękką szczoteczką i sprawdź, czy metalowa powierzchnia nie jest wgnieciona, pęknięta lub przetarta.
Do czyszczenia sita nie używaj metalowej szczotki ani narzędzi, które mogą powiększyć otwory lub stępić tarkę. Jeżeli po dokładnym umyciu sito nadal powoduje bicie, ociera o pokrywę albo przepuszcza nienaturalnie dużo stałych resztek, oględziny wskazują na uszkodzenie mechaniczne. W takim przypadku wymienia się kompletne sito, a nie tylko przypadkowy element o podobnym wyglądzie.
Zabierak przenosi napęd z wałka silnika na sito. Przy jego zużyciu mogą pojawić się luzy, ślizganie, nieregularne obroty lub hałas. Sprawdź, czy zabierak nie ma pęknięć i czy jest prawidłowo osadzony na wałku. Nie kompensuj luzu klejem, folią ani przypadkową podkładką, ponieważ element pracuje przy dużej prędkości obrotowej.
Misa i wkładka miski odpowiadają za ustalenie położenia sita oraz odprowadzenie przetworzonego produktu. Żebro ustalające wkładki powinno trafić w przeznaczone dla niego wycięcie. Nieprawidłowe ułożenie może powodować ocieranie pokrywy, nieszczelność albo niewłaściwe działanie blokady.
Hałas, iskrzenie i problemy z silnikiem
Lekki szum silnika komutatorowego nie rozstrzyga o awarii. Niepokojące są natomiast wyraźne tarcie, metaliczne stuki, nierówna praca, silne iskrzenie, zapach przegrzanej izolacji lub szybkie nagrzewanie obudowy. Hałas pojawiający się bez założonego zestawu roboczego częściej kieruje diagnostykę w stronę silnika, łożysk, szczotek lub stabilizatora. Hałas tylko po założeniu sita wymaga najpierw kontroli sita, zabieraka, misy i pokrywy.
Po demontażu serwisowym można sprawdzić, czy szczotki nie są nadmiernie zużyte i czy swobodnie przesuwają się w szczotkotrzymaczach. Dokumentacja serwisowa podaje dla tej konstrukcji granicę wymiany szczotki przy długości mniejszej niż 6 mm. Ta wartość dotyczy właściwego zespołu silnika stosowanego w typie 476, a nie wszystkich silników Zelmer.
W instrukcji serwisowej podano również wartości kontrolne uzwojeń wirnika i stojana, ale ich interpretacja wymaga odłączenia silnika zgodnie ze schematem oraz odpowiedniego miernika i doświadczenia. Pomiar rezystancji może wykazać przerwę lub rażącą niezgodność, lecz nie zastępuje kontroli komutatora, szczotek, izolacji, łożysk i zachowania silnika podczas pracy. Diagnostykę wnętrza, pomiary sieciowe i naprawę silnika powinien wykonywać wykwalifikowany serwisant.
Płytka stabilizatora jest podejrzana między innymi wtedy, gdy sokowirówka samoczynnie zwiększa obroty bez obciążenia albo wyraźnie traci stabilizację prędkości. Nie należy wymieniać jej wyłącznie dlatego, że urządzenie głośno pracuje — podobny objaw może powodować łożysko, wirnik, szczotki lub niewyważone sito.
Dostęp do części i wymiana
Drobne elementy robocze, takie jak popychacz, zbiornik resztek, pojemnik na sok, sito lub zabierak, można ocenić po zdjęciu kabłąka i rozłożeniu górnego zespołu. Typowa kolejność obejmuje odłączenie wtyczki, zsunięcie kabłąka z zaczepów, wyjęcie popychacza, zdjęcie misy i pokrywy oraz odłożenie zbiornika resztek. Przed ponownym montażem usuń resztki produktu z powierzchni ustalających.
Dostęp do przełączników, mikrowyłącznika, przewodu, stabilizatora i silnika wymaga zdjęcia podstawy oraz odłączenia przewodów wewnętrznych. Przed rozłączaniem oznacz położenie przewodów lub wykonaj czytelną dokumentację połączeń. Nie kieruj się wyłącznie kolorem przewodu, ponieważ właściwe połączenia należy odtworzyć według schematu konkretnej wersji.
Przy montażu przewody nie mogą znaleźć się w pobliżu elementów wirujących. Sprawdź działanie mechanizmu kabłąka, poprawne osadzenie misy i wkładki oraz brak ocierania sita o pokrywę. Po naprawie wykonaj kontrolę przy pustym urządzeniu, a następnie krótką próbę z niewielką ilością produktu. Jeżeli występują silne drgania, iskrzenie, zapach spalenizny lub nietypowe nagrzewanie, natychmiast przerwij pracę.
Opisane czynności serwisowe przy elementach elektrycznych i silniku wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Jak dobrać część do typu 476?
W tej kategorii występują części o podobnych nazwach, lecz różniące się mocowaniem i zastosowaniem. Przykładowe oznaczenia konstrukcyjne typu 476 obejmują między innymi:
- sito kompletne — 176.0070;
- zabierak — 176.0040;

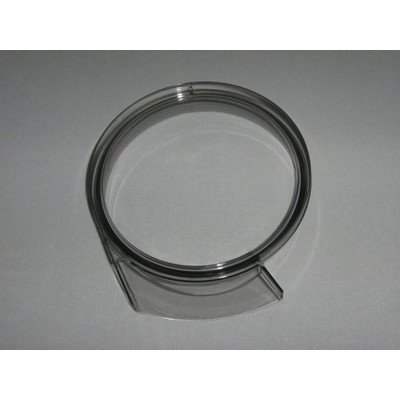

- wkładka miski — 476.0005;
- zbiornik resztek — 476.0001;
- podstawa — 476.0002;
- kabłąk — 476.0090;
- płytka stabilizatora — 476.0080;

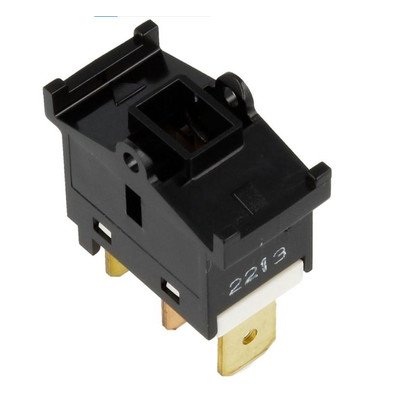

- przełącznik I — 476.0070;
- przełącznik II — 476.0073.
Oznaczenie na liście nie zastępuje sprawdzenia konkretnego wykonania. Przy zamówieniu podaj pełne dane z tabliczki znamionowej lub karty urządzenia: typ, kod oraz numer fabryczny. Jeżeli część ma własny symbol fabryczny, porównaj go z oznaczeniem na demontowanym elemencie i dokumentacją. Sam kształt, kolor, liczba styków albo podobne zdjęcie nie gwarantują zgodności.
Jeśli nie wiesz, czy problem dotyczy sita, zabieraka, wkładki, przełącznika czy stabilizatora, opisz objaw i prześlij zdjęcie tabliczki znamionowej oraz uszkodzonego elementu. Do doboru części do innych urządzeń Zelmer nie wystarczy skrócona nazwa handlowa — potrzebne jest pełne oznaczenie właściwe dla danego modelu.
Konserwacja sokowirówki
- Myj sito, misę, pokrywę i pojemniki bezpośrednio po pracy, zanim resztki zaschną.
- Nie zanurzaj jednostki napędowej w wodzie i nie kieruj strumienia wody na obudowę silnika.
- Czyść sito delikatną szczoteczką, bez metalowych narzędzi.
- Nie przepełniaj zbiornika resztek; nagromadzenie odpadów może zwiększyć drgania i obciążyć napęd.
- Nie używaj urządzenia z pękniętą pokrywą, zdeformowanym sitem, uszkodzonym kabłąkiem ani odsłoniętymi elementami wirującymi.
FAQ
Czy mokry miąższ oznacza uszkodzone sito?
Nie zawsze. Przyczyną może być zatkanie otworów, zbyt miękkie lub nieodpowiednio przygotowane produkty, przepełnienie zbiornika albo zbyt duży nacisk popychacza. Najpierw oczyść sito i sprawdź jego otwory oraz ząbki tarki. Dopiero trwała deformacja, pęknięcie lub powiększenie otworów uzasadnia wymianę.
Dlaczego sokowirówka Zelmer typ 476 mocno drga?
Najpierw sprawdź, czy sito jest czyste, nie ma wgnieceń i jest poprawnie osadzone na zabieraku. Następnie skontroluj wkładkę miski, misę oraz pokrywę. Drgania tylko z założonym zespołem roboczym wskazują częściej na niewyważenie lub złe ustalenie elementów niż na sam silnik.
Czy głośna praca oznacza konieczność wymiany silnika?
Nie. Podobny hałas mogą powodować łożyska, szczotki, komutator, zabierak, zdeformowane sito albo ocieranie pokrywy. Rozróżnij, czy dźwięk występuje już przy pracy napędu bez zestawu roboczego, czy dopiero po jego założeniu. Wymiana silnika bez tej kontroli może nie usunąć przyczyny.
Jak sprawdzić, dlaczego urządzenie nie reaguje na włącznik?
Po odłączeniu od sieci sprawdź przewód, poprawne zamknięcie kabłąka oraz położenie misy, wkładki i pokrywy. Jeżeli mechaniczna blokada jest prawidłowa, elektryk lub serwisant może sprawdzić przełączniki, mikrowyłącznik, połączenia, stabilizator i silnik. Nie mostkuj zabezpieczenia, aby wymusić pracę urządzenia.
Czy części o numerach 176.0070 i 476.0070 są tym samym elementem?
Nie zakładaj tego na podstawie podobnego zapisu. W dokumentacji typu 476 numer 176.0070 odnosi się do sita kompletnego, a 476.0070 do przełącznika I. Przed zakupem sprawdź pełny symbol, nazwę części, sposób mocowania i dane urządzenia.
Jakie dane podać przy doborze części?
Podaj Zelmer typ 476, kod urządzenia i numer fabryczny z tabliczki znamionowej. Dołącz zdjęcie uszkodzonej części, jej mocowania oraz oznaczeń. Jeżeli pytasz o element elektryczny, pomocne są także zdjęcia złączy wykonane po odłączeniu urządzenia od sieci.
