Części bębna do suszarek bębnowych
Części bębna do suszarek obejmują między innymi paski napędowe, rolki, napinacze, zabieraki, ślizgi, osie i łożyska. Hałas, brak obrotów lub tarcie nie wskazują automatycznie jednej części, dlatego przed zakupem warto sprawdzić objaw, sposób mocowania oraz pełne oznaczenie suszarki.
Jakie elementy bębna można wymienić?

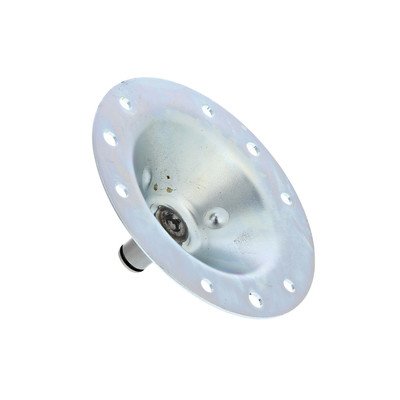

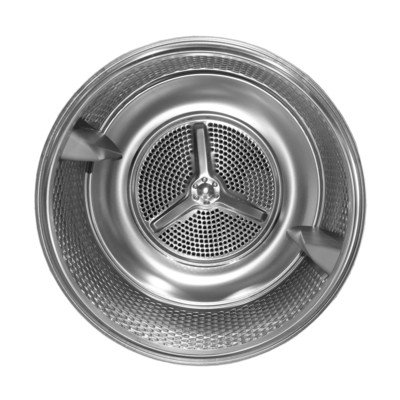

Bęben suszarki współpracuje z kilkoma grupami części. Pasek napędowy przenosi moment z silnika na bęben, a rolka napinająca utrzymuje jego właściwe napięcie. W zależności od konstrukcji bęben opiera się na rolkach podporowych, ślizgach, pierścieniach prowadzących albo łożyskowaniu tylnej osi.

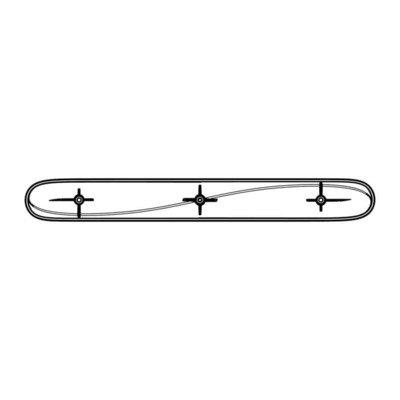

Wewnątrz bębna znajdują się zabieraki, nazywane też przegrodami lub mieszadłami. Unoszą pranie i pomagają równomiernie rozprowadzać wsad. W strefie przedniej i tylnej mogą występować uszczelki, filce i ślizgi, które ograniczają szczelinę między obracającym się bębnem a obudową.
Objaw nie oznacza jeszcze konkretnej części
| Objaw | Możliwe przyczyny | Co sprawdzić przy odłączonym zasilaniu | Jak interpretować wynik |
| Bęben nie obraca się, a urządzenie pracuje | Zerwany lub zsunięty pasek, zablokowana rolka, ciało obce, problem z silnikiem lub sterowaniem | Obrócić bęben ręką, następnie obejrzeć pasek po uzyskaniu dostępu do napędu | Bardzo lekki obrót może wskazywać na brak paska. Ciężki lub nierówny obrót kieruje uwagę na mechanikę. Prawidłowy ruch ręką nie wyklucza usterki silnika albo modułu. |
| Bęben obraca się z wyraźnym oporem | Zatarte rolki, uszkodzone łożysko, źle ułożony pasek, zużyty ślizg lub przedmiot między bębnem a obudową | Obracać pusty bęben powoli i obserwować, czy opór albo dźwięk powtarza się w konkretnym położeniu | Opór punktowy sugeruje uszkodzenie mechaniczne lub ciało obce. Stały, chropowaty opór wymaga sprawdzenia łożyskowania i rolek. |
| Piszczenie, szuranie albo rytmiczne stukanie | Rolka, napinacz, ślizg, filc, łożysko, poluzowany zabierak lub przedmiot w szczelinie | Zlokalizować dźwięk podczas ręcznego obracania i obejrzeć elementy pod kątem luzu, pęknięć oraz śladów tarcia | Dźwięk zsynchronizowany z obrotem bębna częściej wskazuje na element mechaniczny niż na elektronikę, ale nie rozstrzyga, który z nich jest uszkodzony. |
| Pasek szybko się strzępi albo spada | Niewłaściwy profil lub długość paska, krzywe prowadzenie, zużyty napinacz, rolka albo łożyskowanie | Sprawdzić trasę paska, współosiowość kół oraz swobodę obrotu rolek | Sama wymiana paska może nie usunąć przyczyny. Jeżeli nowy pasek schodzi z toru, trzeba szukać problemu w napędzie lub podporach bębna. |
| Ubrania zahaczają się lub suszą nierównomiernie | Pęknięty, poluzowany albo brakujący zabierak, uszkodzony filc lub zbyt duża szczelina przy krawędzi bębna | Obejrzeć całą powierzchnię bębna, mocowania zabieraków i krawędzie uszczelek | Uszkodzenie zabieraka może być widoczne bez demontażu. Ostre krawędzie i luźne elementy trzeba usunąć z eksploatacji przed kolejnym cyklem. |
Diagnostyka paska, rolek i napinacza
Jeżeli po otwarciu drzwi bęben obraca się niemal bez oporu i nie czuć typowego obciążenia napędu, najpierw sprawdź, czy pasek nie pękł lub nie zsunął się z bębna. Jeżeli bęben obraca się ciężko, nie próbuj uruchamiać suszarki wielokrotnie — zablokowana rolka lub łożysko może uszkodzić pasek i silnik.

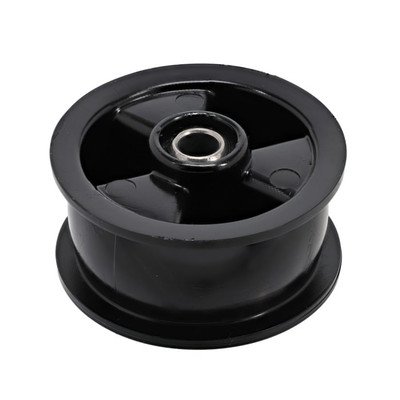

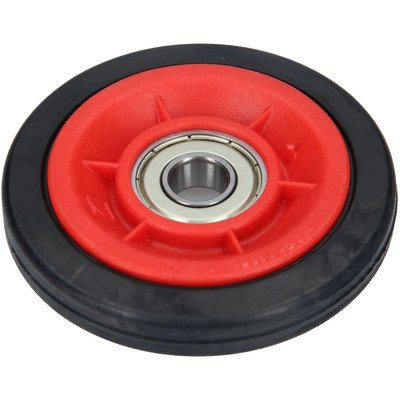

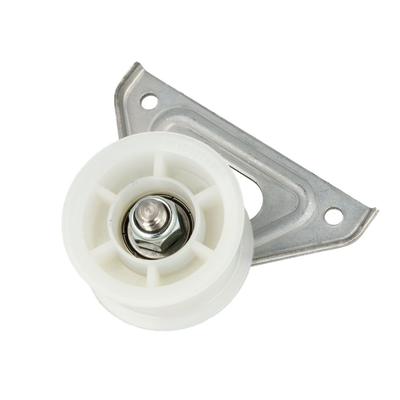

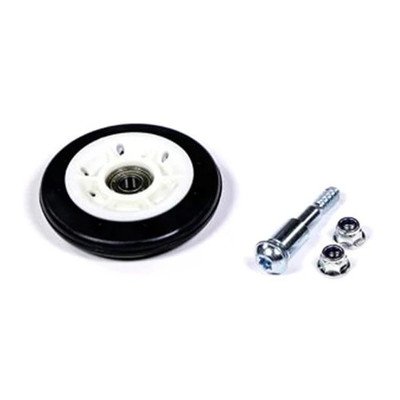

Po zdjęciu paska można osobno sprawdzić rolki i napinacz. Każda rolka powinna obracać się płynnie, bez chrobotania, wyczuwalnego zacięcia i nadmiernego luzu poprzecznego. Sprawdź również powierzchnię bieżną: spłaszczenie, pęknięcia, wytarcia albo ślady przegrzania są powodem do wymiany. Nie stosuj smaru, jeżeli dokumentacja konkretnego modelu tego nie przewiduje — część może być wykonana jako element samosmarujący albo pracować bez smarowania.
Pasek oceniaj pod kątem pęknięć, przetarć, postrzępionych krawędzi, rozciągnięcia i śladów gumowego pyłu. Oznaczenie typu H7, H8, J4 lub podobne opisuje konstrukcję paska, ale nie stanowi uniwersalnego zamiennika dla wszystkich suszarek. Liczy się również długość, szerokość, liczba żeber, profil oraz sposób prowadzenia przez napinacz.

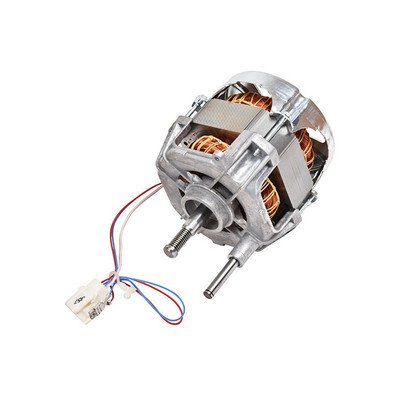

Jeżeli pasek i mechanika są sprawne, a silnik tylko buczy lub nie startuje, przyczyną może być silnik, kondensator rozruchowy — jeśli występuje w danej wersji — okablowanie albo moduł sterujący. Pomiar napięcia podczas pracy oraz testy obwodu silnika wykonuje się wyłącznie według dokumentacji konkretnego modelu. Nie podawaj napięcia na element „na próbę” i nie zwieraj zabezpieczeń.
Zabierak, ślizg i uszczelka bębna

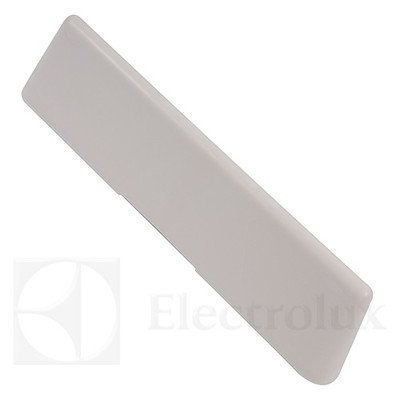

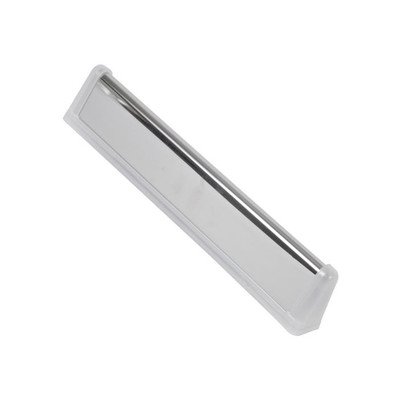

Zabierak wymaga przede wszystkim oględzin. Sprawdź, czy nie ma pęknięć, ostrych krawędzi, odkształcenia i luzu w mocowaniu. Jeżeli jedna przegroda różni się od pozostałych, porównaj jej profil, długość, położenie otworów oraz sposób zatrzaskiwania lub przykręcenia. Nie zakładaj, że zabieraki z podobnie wyglądającego modelu będą pasować.

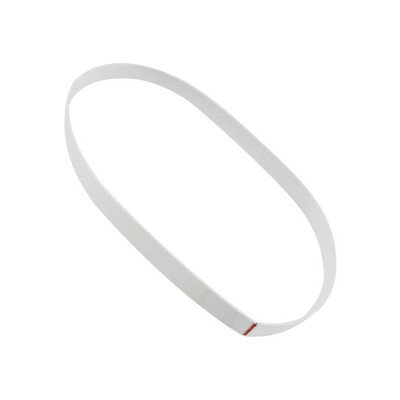

Zużyty filc, ślizg lub uszczelka może powodować tarcie, głośną pracę, przedostawanie się włókien do wnętrza obudowy i zahaczanie tkanin. Przy kontroli obejrzyj także powierzchnię bębna w miejscu współpracy z uszczelką. Jeżeli widoczne są ślady nierównego tarcia, trzeba sprawdzić podparcie bębna, ponieważ sama wymiana filca może usunąć objaw tylko na krótko.
Dostęp do części i wymiana
Sposób demontażu zależy od konstrukcji suszarki. W jednych modelach dostęp do paska lub napinacza uzyskuje się po zdjęciu blatu i panelu bocznego, w innych po demontażu frontu, kanału powietrznego albo tylnej osłony. W części urządzeń obudowa boczna i tylna tworzą jeden element, dlatego instrukcja przeznaczona dla innej wersji może być nieaktualna.
Przed rozpoczęciem pracy:
- odłącz wtyczkę od gniazda; przy urządzeniu podłączonym na stałe odłącz właściwy obwód w rozdzielnicy;
- odczekaj, aż elementy grzejne i inne podzespoły ostygną;
- przygotuj miejsce, w którym można bezpiecznie oprzeć zdjęte panele;
- wykonaj zdjęcia przebiegu paska, położenia przewodów i ułożenia elementów przed demontażem;
- nie ciągnij za przewody — rozłączaj złącza za obudowę wtyku i oznacz połączenia, jeżeli istnieje ryzyko pomyłki.
Przy wymianie paska trzeba najpierw zwolnić napięcie napinacza, zdjąć pasek z koła silnika i bębna, a następnie założyć nowy zgodnie z właściwą trasą. W niektórych konstrukcjach konieczne jest wyjęcie bębna. Po montażu ręcznie obróć bęben kilka razy i sprawdź, czy pasek pozostaje na środku bieżni, nie ociera o obudowę i prawidłowo współpracuje z napinaczem.

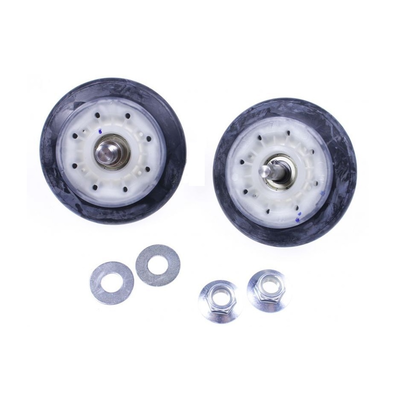

Wymiana rolki może wymagać uniesienia bębna, wyjęcia sworznia albo całkowitego demontażu bębna, gdy rolka nie ma wystarczającego luzu do wysunięcia. Nie podważaj bębna o cienkie krawędzie obudowy i nie montuj rolki z uszkodzonym sworzniem, podkładką lub zabezpieczeniem.
Po wymianie zabieraka sprawdź wszystkie punkty mocowania od strony bębna. Po wymianie uszczelki lub ślizgu oczyść powierzchnię współpracy z pyłu i resztek starego kleju, jeśli dany element był klejony. Przed uruchomieniem zamontuj wszystkie osłony, podłącz przewody oraz sprawdź, czy nie pozostały luźne śruby ani narzędzia.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Szczególnej ostrożności wymagają pomiary pod napięciem, ingerencja w moduł sterujący oraz suszarki gazowe.
Jak dobrać właściwą część bębna?
Nie zamawiaj części wyłącznie na podstawie zdjęcia, nazwy handlowej suszarki albo identycznego złącza. Przed zakupem porównaj:
- pełne oznaczenie urządzenia z tabliczki znamionowej;
- numer katalogowy starej części, jeżeli jest czytelny;
- wymiary, profil i oznaczenie paska;

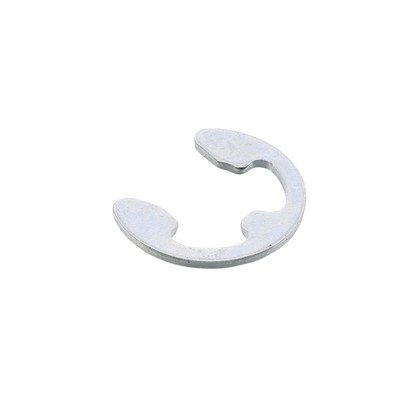

- średnicę oraz szerokość rolki, średnicę osi i rodzaj zabezpieczenia;
- kształt zabieraka, uszczelki lub ślizgu oraz sposób mocowania;
- położenie elementu, jeżeli występuje wariant lewy, prawy, przedni albo tylny;
- zgodność katalogową z konkretną wersją urządzenia.
Dla wybranych producentów potrzebne są dodatkowe identyfikatory. W suszarkach Bosch i Siemens odczytaj pełny E-Nr z końcówką /xx. Dla Electrolux, AEG i Zanussi potrzebny jest pełny PNC / Prod.No. W urządzeniach Whirlpool, Bauknecht, Indesit i Hotpoint sprawdź numer serwisowy, często rozpoczynający się od 85. Dla Amica przygotuj model, kod wyrobu i 14-cyfrowy numer fabryczny, a dla Beko i Grundig model oraz Product No. W przypadku innych marek również mogą występować warianty zależne od kodu produktu.
Jeżeli część jest zamiennikiem, potwierdź nie tylko wymiar, ale też sposób prowadzenia paska, rodzaj materiału, kompatybilność z podporą i przewidziane obciążenie. Zestaw naprawczy zawierający pasek, rolki i napinacz może być właściwy tylko dla określonej rodziny modeli — sama liczba elementów w komplecie nie potwierdza dopasowania do Twojej suszarki.
Następny krok to odczytanie pełnej tabliczki znamionowej oraz wykonanie zdjęcia uszkodzonej części z widocznym mocowaniem. Na tej podstawie można porównać wariant katalogowy zamiast kupować element tylko „na wszelki wypadek”.
Konserwacja elementów bębna
Czyść filtr kłaczków zgodnie z instrukcją producenta i usuwaj włókna z okolic kanałów oraz napędu podczas okresowego przeglądu. Nie przeciążaj bębna ponad dopuszczalny wsad i nie susz pojedynczych, bardzo ciężkich przedmiotów, jeżeli powodują wyraźne niewyważenie. Po kieszeniach ubrań nie powinny pozostać monety, druty, klucze ani inne twarde przedmioty mogące dostać się w szczelinę przy bębnie.
FAQ
Czy brak obrotów bębna zawsze oznacza zerwany pasek?
Nie. Zerwany lub zsunięty pasek jest jedną z możliwości, ale podobny objaw powoduje zablokowana rolka, łożysko, ciało obce, uszkodzony silnik, kondensator w wybranych wersjach, przewody albo moduł sterujący. Obrót bębna ręką i oględziny napędu pomagają zawęzić diagnozę, lecz nie zastępują testu układu elektrycznego.
Czy można dobrać pasek tylko po jego długości?
Nie. Trzeba uwzględnić długość, profil, szerokość, liczbę żeber, oznaczenie oraz sposób prowadzenia przez napinacz. Najbezpieczniej porównać numer katalogowy i pełne oznaczenie suszarki.
Skąd wiadomo, że hałasuje rolka, a nie łożysko bębna?
Po odłączeniu zasilania sprawdź, czy hałas powtarza się przy ręcznym obrocie i czy bęben ma luz. Rolka może mieć chropowaty obrót lub spłaszczenie bieżni, natomiast zużyte łożyskowanie często powoduje wyczuwalny luz, buczenie albo nierówny opór. Bez demontażu nie zawsze da się rozstrzygnąć przyczynę.
Czy przy wymianie paska trzeba wymienić również rolkę napinacza?
Nie automatycznie. Napinacz warto jednak dokładnie sprawdzić, ponieważ zatarte łożysko, luz lub uszkodzona bieżnia mogą spowodować szybkie uszkodzenie nowego paska. Wymieniaj element tylko wtedy, gdy wynik oględzin i pomiarów mechanicznych wskazuje na jego zużycie albo gdy dokumentacja przewiduje konkretny zestaw.
Czy zabierak bębna można przykleić zamiast wymienić?
Tylko wtedy, gdy konstrukcja producenta przewiduje klejenie i element nie pełni funkcji zabezpieczającej przed wciąganiem tkanin. Pęknięty, ostry lub zdeformowany zabierak należy zastąpić właściwą częścią, a nie naprawiać prowizorycznym klejem lub wkrętem.
Jakie dane wysłać do doboru części?
Przygotuj zdjęcie całej tabliczki znamionowej, pełny model, wymagany numer produktu lub serwisowy oraz zdjęcia starej części z widocznym kształtem i mocowaniem. Sam skrócony model może nie identyfikować konkretnego wariantu technicznego.
